Infiniti QX56 (Z62). Manual - part 183





LOCATION OF PLASTIC PARTS

BRM-59

< SERVICE DATA AND SPECIFICATIONS (SDS)

C

D

E

F

G

H

I

J

L

M

A

B

BRM

N

O

P

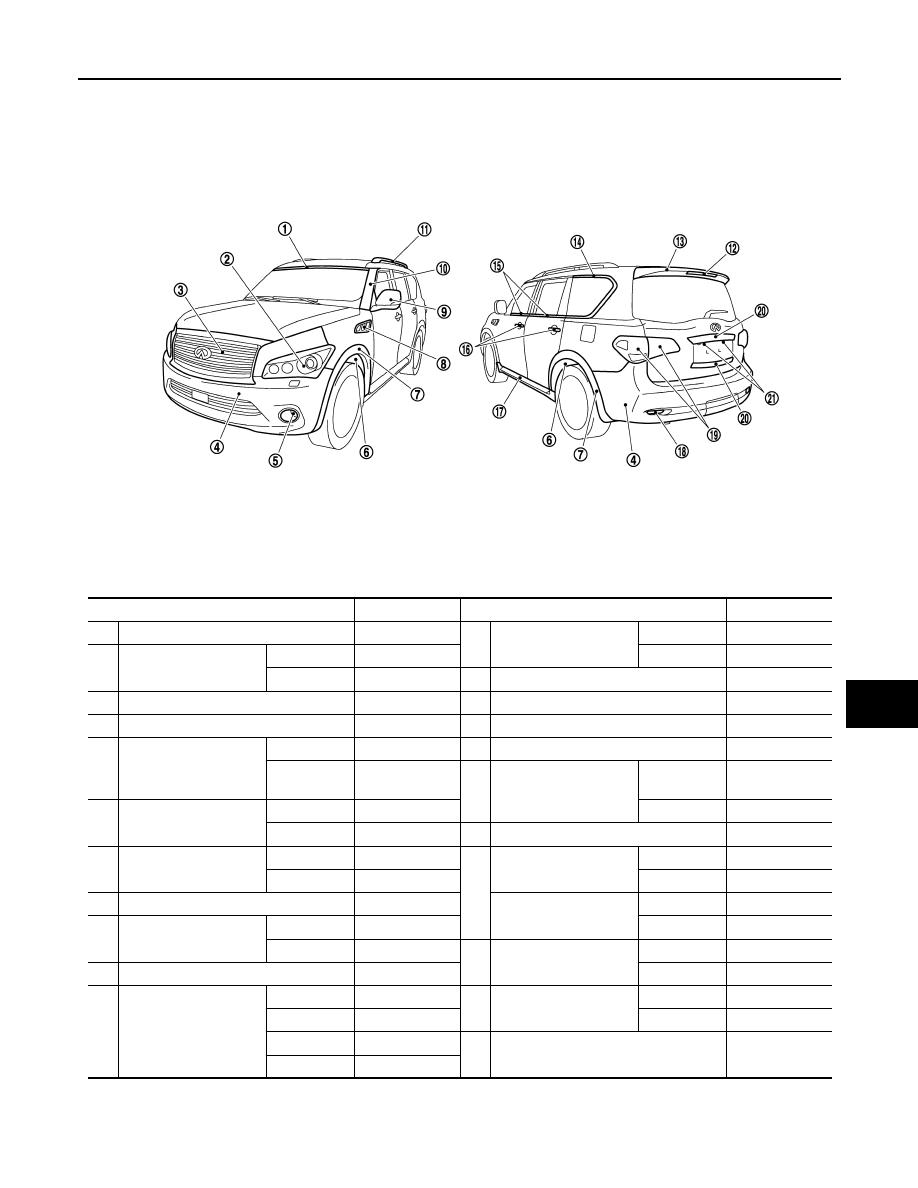

Location of Plastic Parts

INFOID:0000000006248514

Component

Material

Component

Material

1

Upper windshield molding

PVC + Stainless

12

High mount stop lamp

Lens

PMMA

2

Front combination lamp

Lens

PC

Housing

ABS

Housing

PP

13

Back door air spoiler

ABS

3

Front grille

ABS

14

Side window glass molding

Stainless

4

Bumper fascia

PP + EPM

15

Door outside molding

PVC + Stainless

5

Front fog lamp

Lens

Glass

16

Door outside handle

PC + ABS

Housing

PBT + ASA +

Glass fiber

17

Side step

Side step re-
inforcement

Aluminum

6

Fender protector

Front

PP

Kicking plate

PP

Rear

PP

18

Reflector

ABS

7

Over fender

Front

PP + EPDM

19

Rear combination lamp
(Rear fender)

Lens

PMMA

Rear

PP + EPDM

Housing

ABS

8

Front fender duct

ABS

Rear combination lamp
(Back door)

Lens

PMMA

9

Door outside mirror

Housing

ABS

Housing

PC + ASA

Cover

ABS

20

Back door finisher

Upper

ABS

10

Front pillar finisher

PC + PET

Lower

ABS

11

Roof rack

Front cover

ABS

21

License plate lamp

Lens

PC

Center cover

ABS

Housing

PC

Rear cover

PC + PET

Pipe

Aluminum

JSKIA1953ZZ

BRM-60

< SERVICE DATA AND SPECIFICATIONS (SDS)

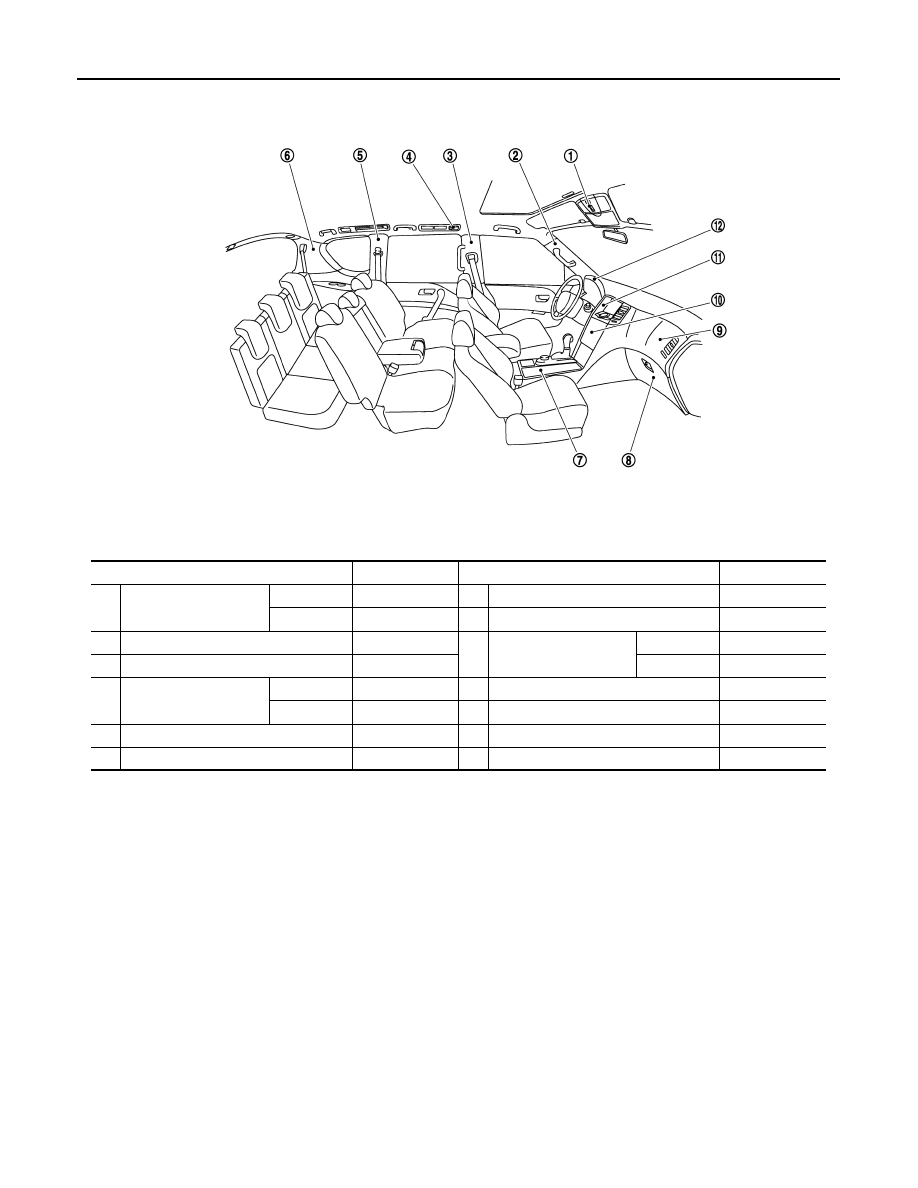

LOCATION OF PLASTIC PARTS

Component

Material

Component

Material

1

Map  lamp

Lens

PC

7

Center console

PP

Housing

PP

8

Glove box

PP

2

Front pillar garnish

PP

9

Instrument panel

Core

PP

3

Center pillar garnish

PP

Skin

TPU

4

Personal  lamp

Lens

PC

10

Cluster lid C

PC + ABS

Housing

PP

11

Cluster lid D

PC + ABS

5

Rear pillar finisher

PP

12

Cluster lid A

ABS

6

Back pillar garnish

PP

JSKIA1905ZZ

CCS-1

CRUISE CONTROL & DRIVER ASSISTANCE

C

D

E

F

G

H

I

J

K

L

M

B

CCS

SECTION

CCS

N

P

A

CONTENTS

CRUISE CONTROL SYSTEM

ICC

PRECAUTION ...............................................

6

PRECAUTIONS ...................................................

6

Precaution for Supplemental Restraint System
(SRS) "AIR BAG" and "SEAT BELT PRE-TEN-
SIONER" .................................................................
..

6

Precautions For Harness Repair  ...............................

6

ICC System Service  ..................................................

7

PREPARATION ............................................

8

PREPARATION ...................................................

8

Special Service Tools ................................................

8

SYSTEM DESCRIPTION  ..............................

9

COMPONENT PARTS  ........................................

9

Component Parts Location ........................................

9

Component Description ...........................................

10

SYSTEM .............................................................

12

System Description  .................................................

12

Fail-safe (ADAS Control Unit)  .................................

15

Fail-safe (ICC Sensor)  ............................................

15

VEHICLE-TO-VEHICLE DISTANCE CONTROL
MODE FUNCTION  .....................................................

15

VEHICLE-TO-VEHICLE DISTANCE CONTROL
MODE FUNCTION : System Description  ................

15

CONVENTIONAL (FIXED SPEED) CRUISE CON-
TROL MODE FUNCTION  ..........................................

18

CONVENTIONAL (FIXED SPEED) CRUISE
CONTROL MODE FUNCTION : System Descrip-
tion ..........................................................................

18

OPERATION .......................................................

21

VEHICLE-TO-VEHICLE DISTANCE CONTROL
MODE FUNCTION  .....................................................

21

VEHICLE-TO-VEHICLE DISTANCE CONTROL
MODE FUNCTION : Switch Name and Function ....

21

VEHICLE-TO-VEHICLE DISTANCE CONTROL
MODE FUNCTION : Menu Displayed by Pressing
Each Switch .............................................................

21

CONVENTIONAL (FIXED SPEED) CRUISE CON-
TROL MODE FUNCTION  ..........................................

25

CONVENTIONAL (FIXED SPEED) CRUISE
CONTROL MODE FUNCTION : Switch Name and
Function ...................................................................

25

CONVENTIONAL (FIXED SPEED) CRUISE
CONTROL MODE FUNCTION : Menu Displayed
by Pressing Each Switch  .........................................

25

HANDLING PRECAUTION ...............................

27

Precautions for Vehicle-to-Vehicle Distance Con-
trol Mode ..................................................................

27

Precautions for Conventional (Fixed Speed)
Cruise Control Mode ................................................

29

DIAGNOSIS SYSTEM (ADAS CONTROL
UNIT) .................................................................

30

On Board Diagnosis Function ..................................

30

CONSULT-III Function (ICC/ADAS)  ........................

31

DIAGNOSIS SYSTEM (ICC SENSOR)  .............

41

CONSULT-III Function (LASER)  .............................

41

ECU DIAGNOSIS INFORMATION ..............

43

ADAS CONTROL UNIT  ....................................

43

Reference Value ......................................................

43

Fail-safe ...................................................................

48

DTC Inspection Priority Chart ..................................

49

DTC Index  ...............................................................

50

ICC SENSOR  ....................................................

54

Reference Value ......................................................

54

Fail-safe ...................................................................

55

DTC Inspection Priority Chart ..................................

55

DTC Index  ...............................................................

55

CCS-2

WIRING DIAGRAM  .....................................

57

INTELLIGENT CRUISE CONTROL  ..................

57

Wiring Diagram  .......................................................

57

BASIC INSPECTION ...................................

69

DIAGNOSIS AND REPAIR WORK FLOW  ........

69

Work Flow ...............................................................

69

ADDITIONAL SERVICE WHEN REPLACING
ICC SENSOR  .....................................................

71

Description ..............................................................

71

Work Procedure ......................................................

71

LASER BEAM AIMING ADJUSTMENT  ............

72

Description ..............................................................

72

Work Procedure (Preparation) ................................

72

Work Procedure (Setting The ICC Target Board) ...

72

Work Procedure (Laser Beam Aiming Adjustment)

...

75

ACTION TEST  ...................................................

77

Description ..............................................................

77

Work Procedure (Vehicle-To-Vehicle Distance
Control Mode)  ........................................................
.

77

Work Procedure [Conventional (Fixed Speed)
Cruise Control Mode] .............................................
.

80

DTC/CIRCUIT DIAGNOSIS .........................

83

C1A00 CONTROL UNIT  ....................................

83

ADAS CONTROL UNIT  ............................................

83

ADAS CONTROL UNIT : DTC Logic  ......................

83

ADAS CONTROL UNIT : Diagnosis Procedure ......

83

ICC SENSOR  ............................................................

83

ICC SENSOR : DTC Logic  .....................................

83

ICC SENSOR : Diagnosis Procedure  .....................

83

C1A01 POWER SUPPLY CIRCUIT 1, C1A02
POWER SUPPLY CIRCUIT 2  ............................

85

ADAS CONTROL UNIT  ............................................

85

ADAS CONTROL UNIT : DTC Logic  ......................

85

ADAS CONTROL UNIT : Diagnosis Procedure ......

85

ICC SENSOR  ............................................................

85

ICC SENSOR : DTC Logic  .....................................

85

ICC SENSOR : Diagnosis Procedure  .....................

86

C1A03 VEHICLE SPEED SENSOR  ..................

87

DTC Logic ...............................................................

87

Diagnosis Procedure  ..............................................

87

C1A04 ABS/TCS/VDC SYSTEM  .......................

89

DTC Logic ...............................................................

89

Diagnosis Procedure  ..............................................

89

C1A05 BRAKE SW/STOP LAMP SW  ...............

90

DTC Logic ...............................................................

90

Diagnosis Procedure  ..............................................

90

Component Inspection (ICC Brake Switch)  ............

93

Component Inspection (Stop Lamp Switch) ............

93

C1A06 OPERATION SW ...................................

94

DTC Logic  ...............................................................

94

Diagnosis Procedure ...............................................

94

Component Inspection  ............................................

95

C1A12 LASER BEAM OFF CENTER  ...............

96

ADAS CONTROL UNIT .............................................

96

ADAS CONTROL UNIT : DTC Logic  ......................

96

ADAS CONTROL UNIT : Diagnosis Procedure  ......

96

ICC SENSOR .............................................................

96

ICC SENSOR : DTC Logic ......................................

96

ICC SENSOR : Diagnosis Procedure  .....................

96

C1A13 STOP LAMP RELAY  .............................

97

DTC Logic  ...............................................................

97

Diagnosis Procedure ...............................................

97

Component Inspection  ..........................................

102

C1A14 ECM  ......................................................

103

DTC Logic  .............................................................

103

Diagnosis Procedure .............................................

103

C1A15 GEAR POSITION  .................................

104

Description ............................................................

104

DTC Logic  .............................................................

104

Diagnosis Procedure .............................................

104

C1A16 RADAR STAIN .....................................

106

ADAS CONTROL UNIT ...........................................

106

ADAS CONTROL UNIT : DTC Logic  ....................

106

ADAS CONTROL UNIT : Diagnosis Procedure  ....

106

ICC SENSOR ...........................................................

106

ICC SENSOR : DTC Logic ....................................

106

ICC SENSOR : Diagnosis Procedure  ...................

107

C1A17 ICC SENSOR ........................................

108

DTC Logic  .............................................................

108

Diagnosis Procedure .............................................

108

C1A18 LASER AIMING INCMP  .......................

109

ADAS CONTROL UNIT ...........................................

109

ADAS CONTROL UNIT : DTC Logic  ....................

109

ADAS CONTROL UNIT : Diagnosis Procedure  ....

109

ICC SENSOR ...........................................................

109

ICC SENSOR : DTC Logic ....................................

109

ICC SENSOR : Diagnosis Procedure  ...................

110

C1A21 UNIT HIGH TEMP .................................

111

ADAS CONTROL UNIT ...........................................

111

ADAS CONTROL UNIT : DTC Logic  ....................

111

ADAS CONTROL UNIT : Diagnosis Procedure  ....

111

ICC SENSOR ...........................................................

111

ICC SENSOR : DTC Logic ....................................

111















Content   ..  181  182  183  184   ..
