Infiniti QX4 (R50). Manual - part 564

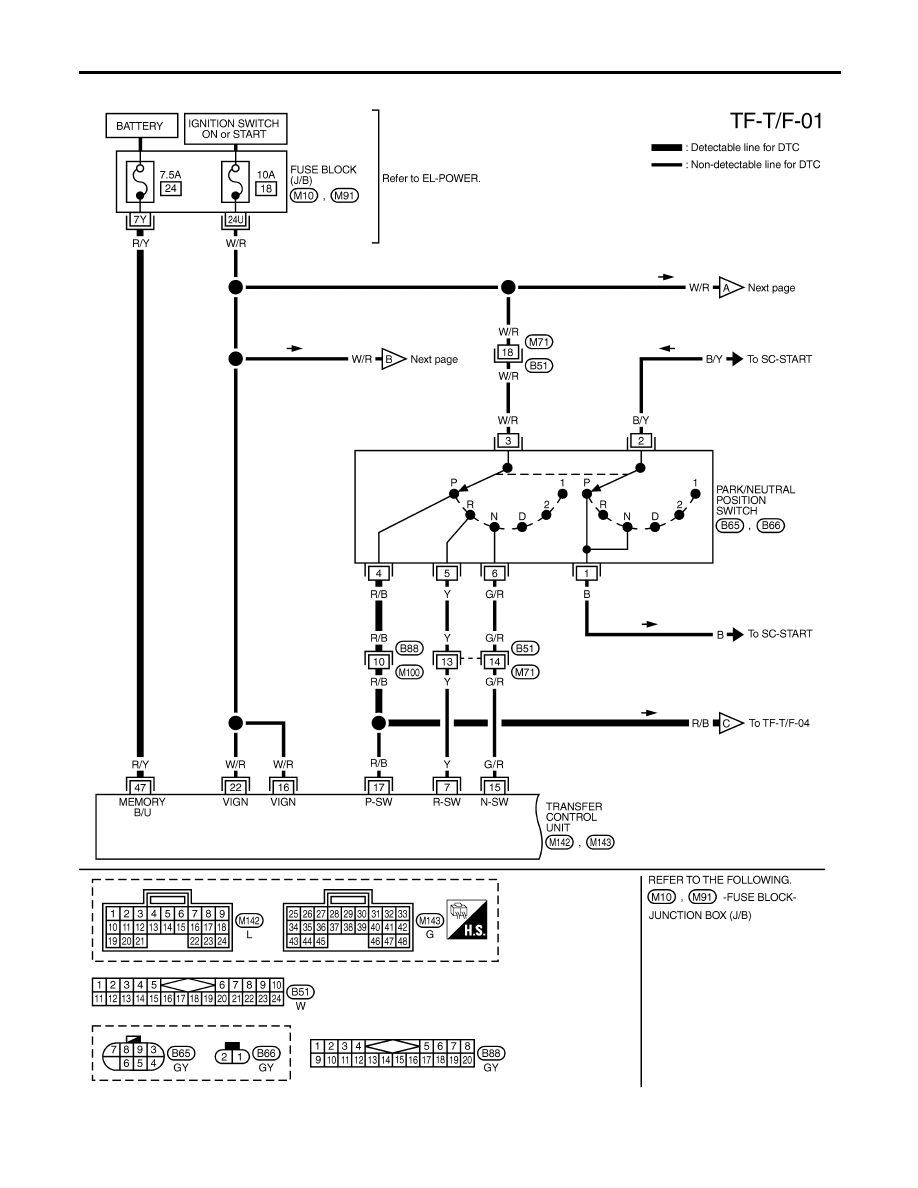

Wiring Diagram — TF —

NBTF0010

MTF061A

ALL-MODE 4WD SYSTEM

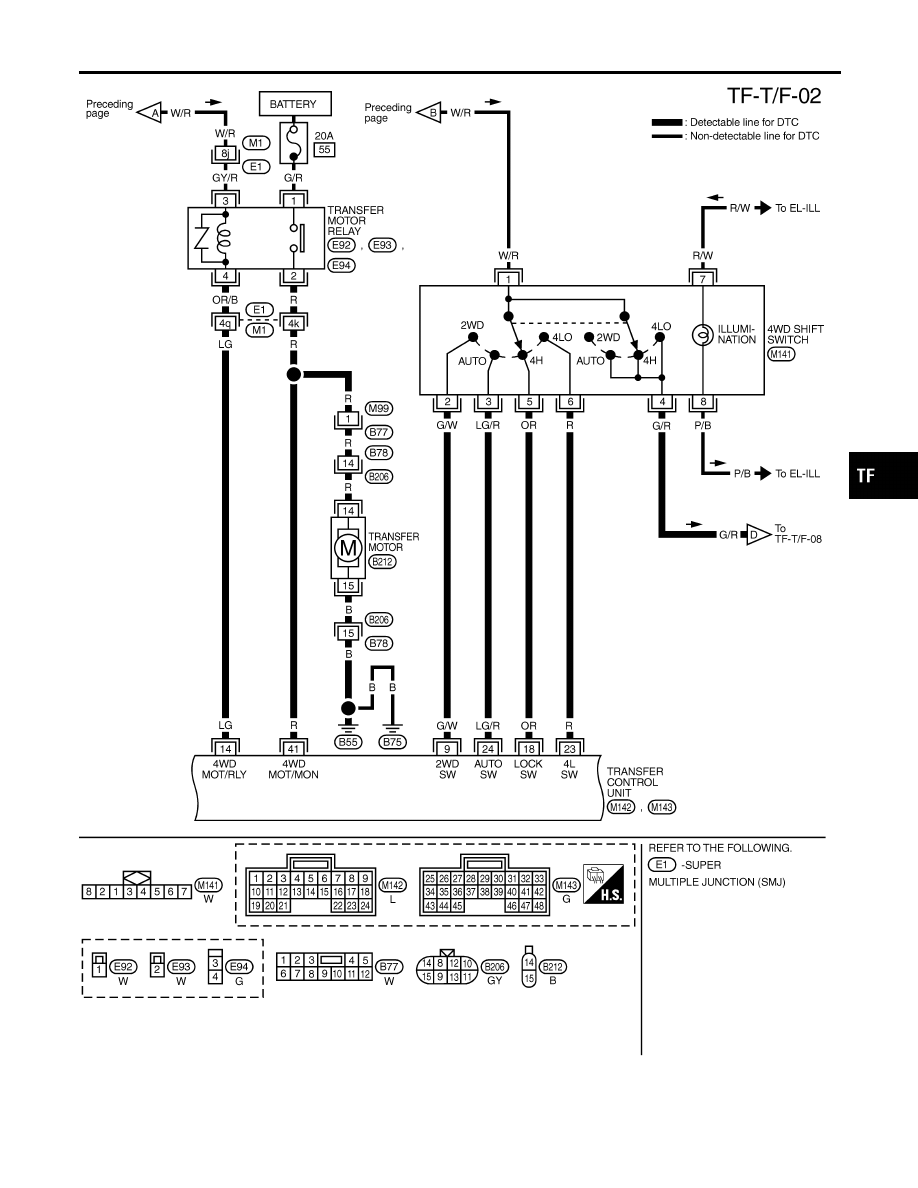

Wiring Diagram — TF —

TF-18

MTF062A

GI

MA

EM

LC

EC

FE

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ALL-MODE 4WD SYSTEM

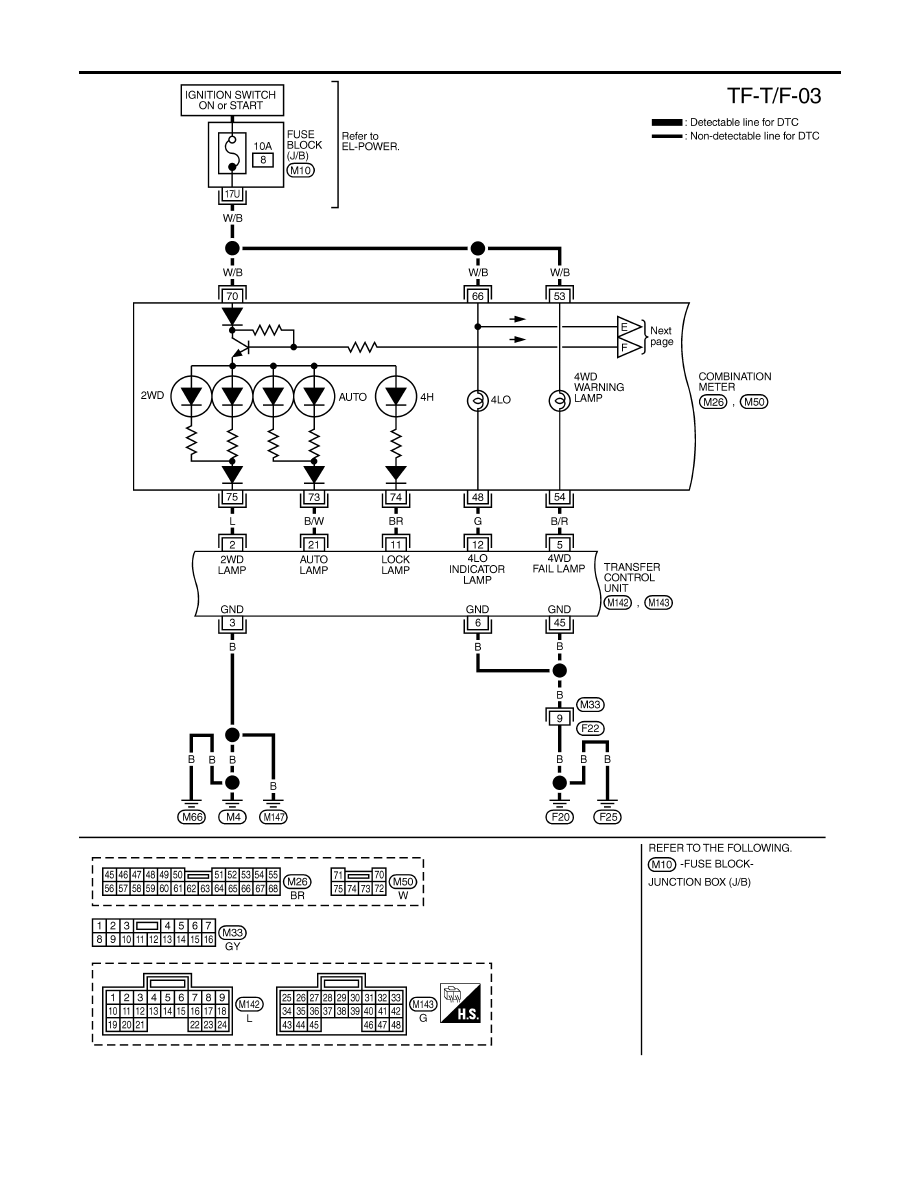

Wiring Diagram — TF — (Cont’d)

TF-19

MTF063A

ALL-MODE 4WD SYSTEM

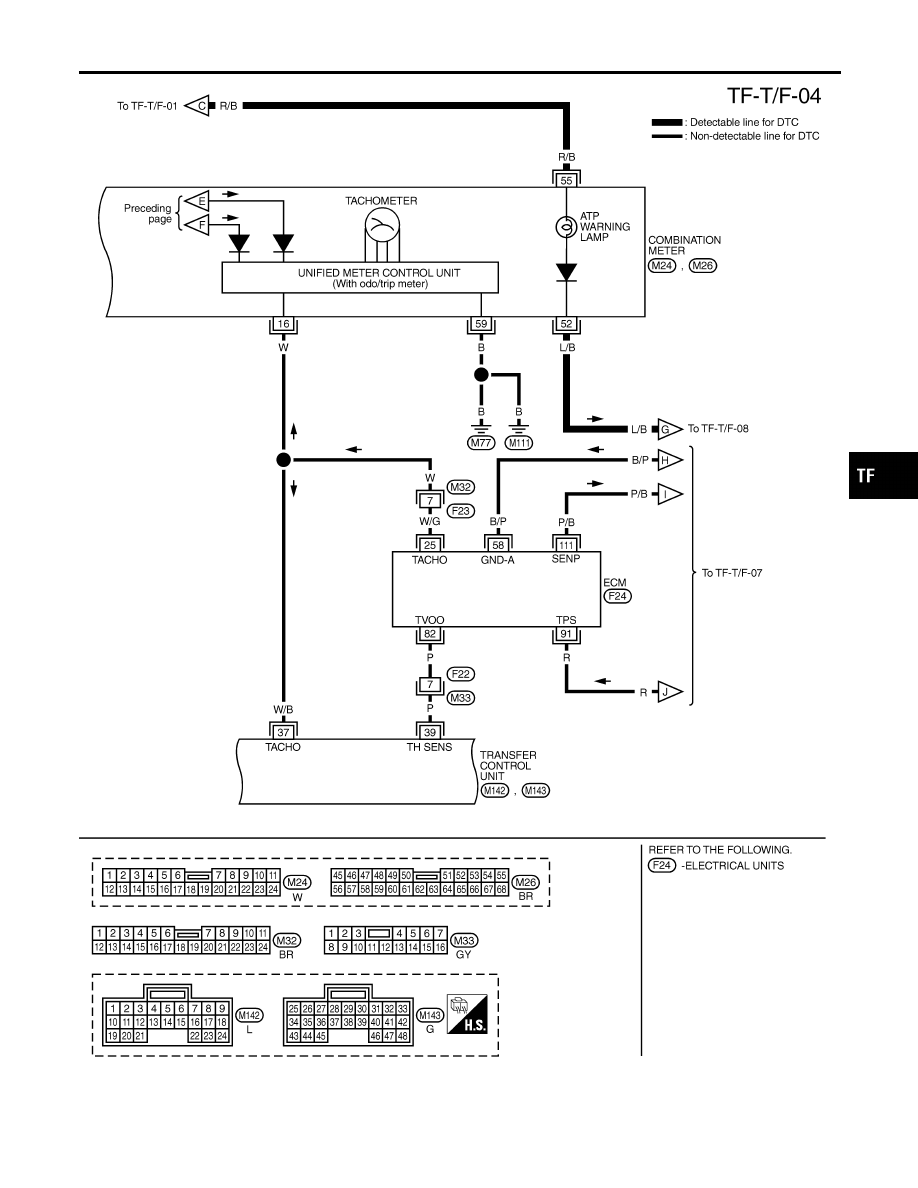

Wiring Diagram — TF — (Cont’d)

TF-20

MTF064A

GI

MA

EM

LC

EC

FE

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ALL-MODE 4WD SYSTEM

Wiring Diagram — TF — (Cont’d)

TF-21
