Infiniti QX4 (R50). Manual - part 565

MTF065A

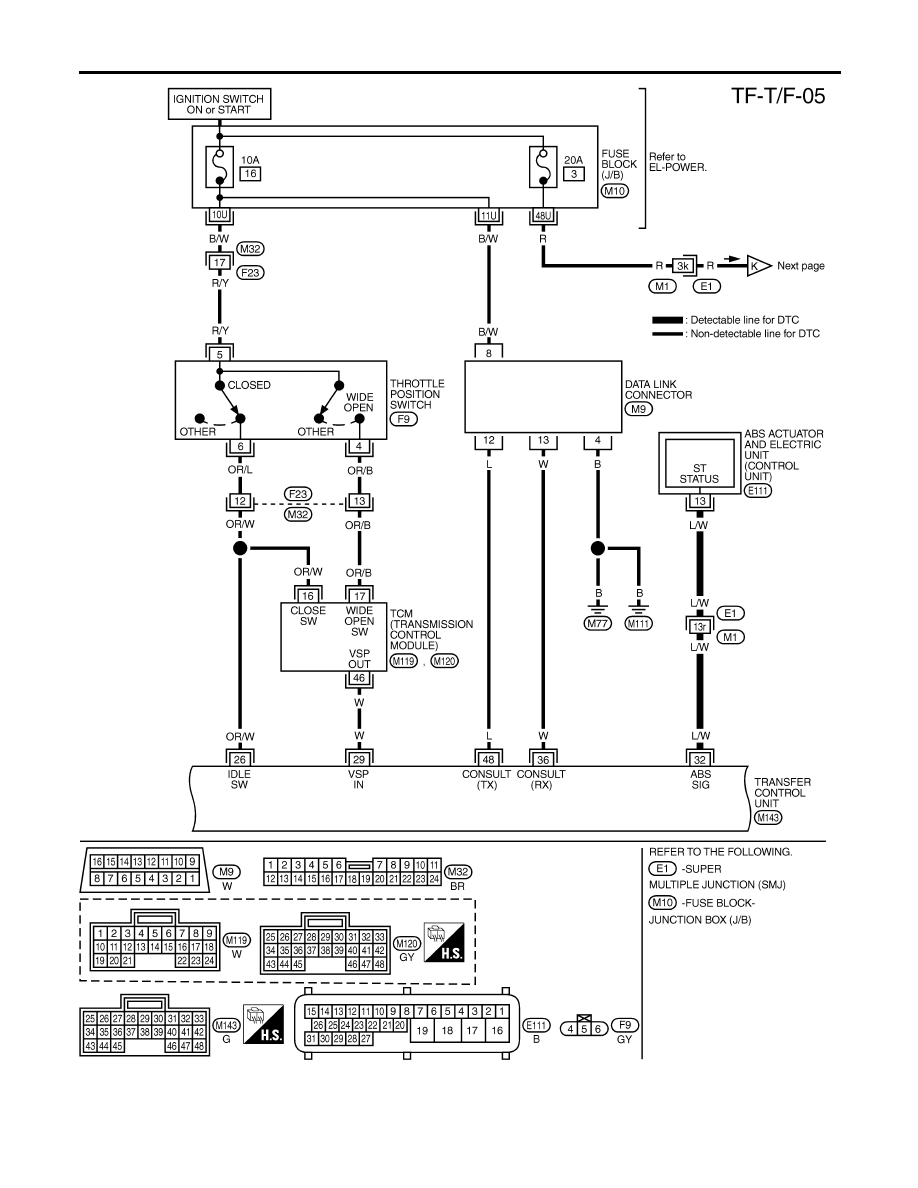

ALL-MODE 4WD SYSTEM

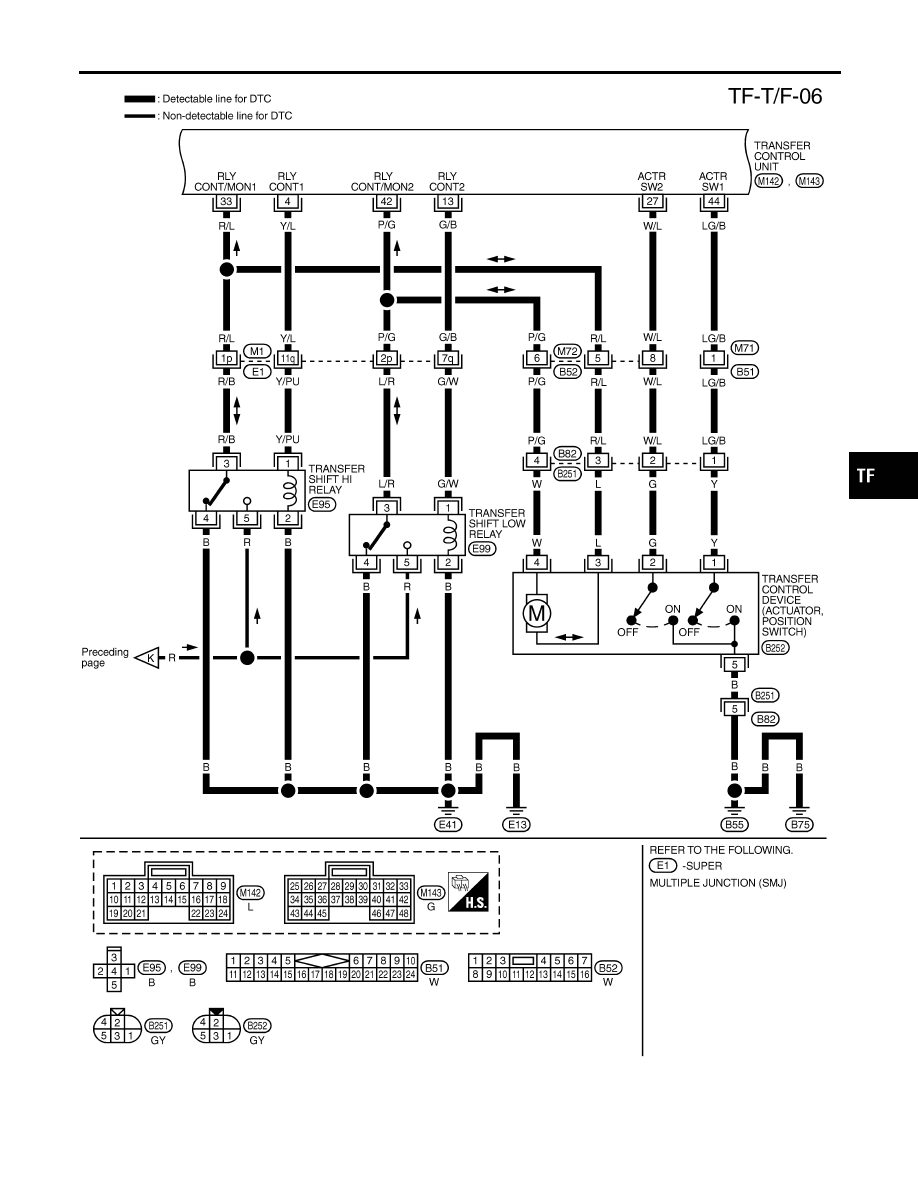

Wiring Diagram — TF — (Cont’d)

TF-22

MTF066A

GI

MA

EM

LC

EC

FE

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ALL-MODE 4WD SYSTEM

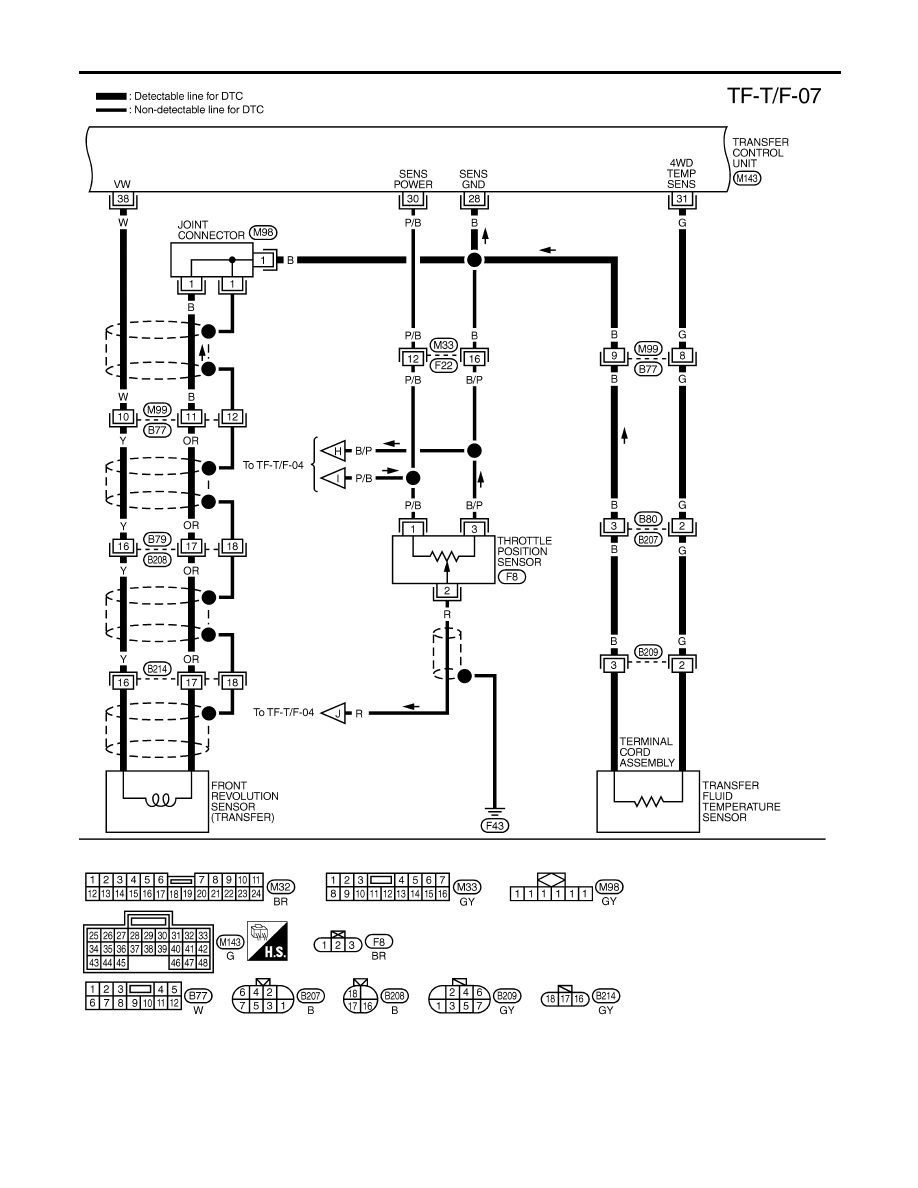

Wiring Diagram — TF — (Cont’d)

TF-23

MTF067A

ALL-MODE 4WD SYSTEM

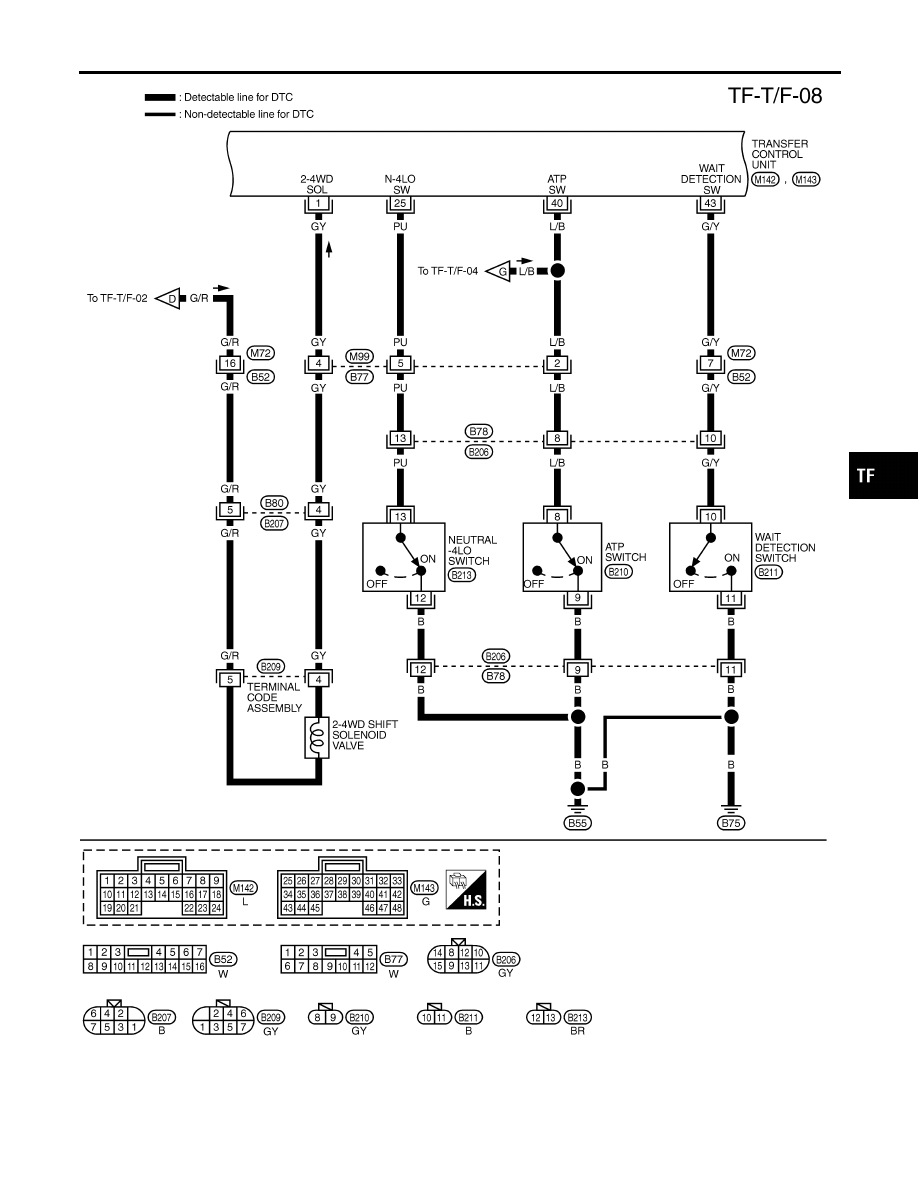

Wiring Diagram — TF — (Cont’d)

TF-24

MTF076A

GI

MA

EM

LC

EC

FE

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ALL-MODE 4WD SYSTEM

Wiring Diagram — TF — (Cont’d)

TF-25
