SBF266H

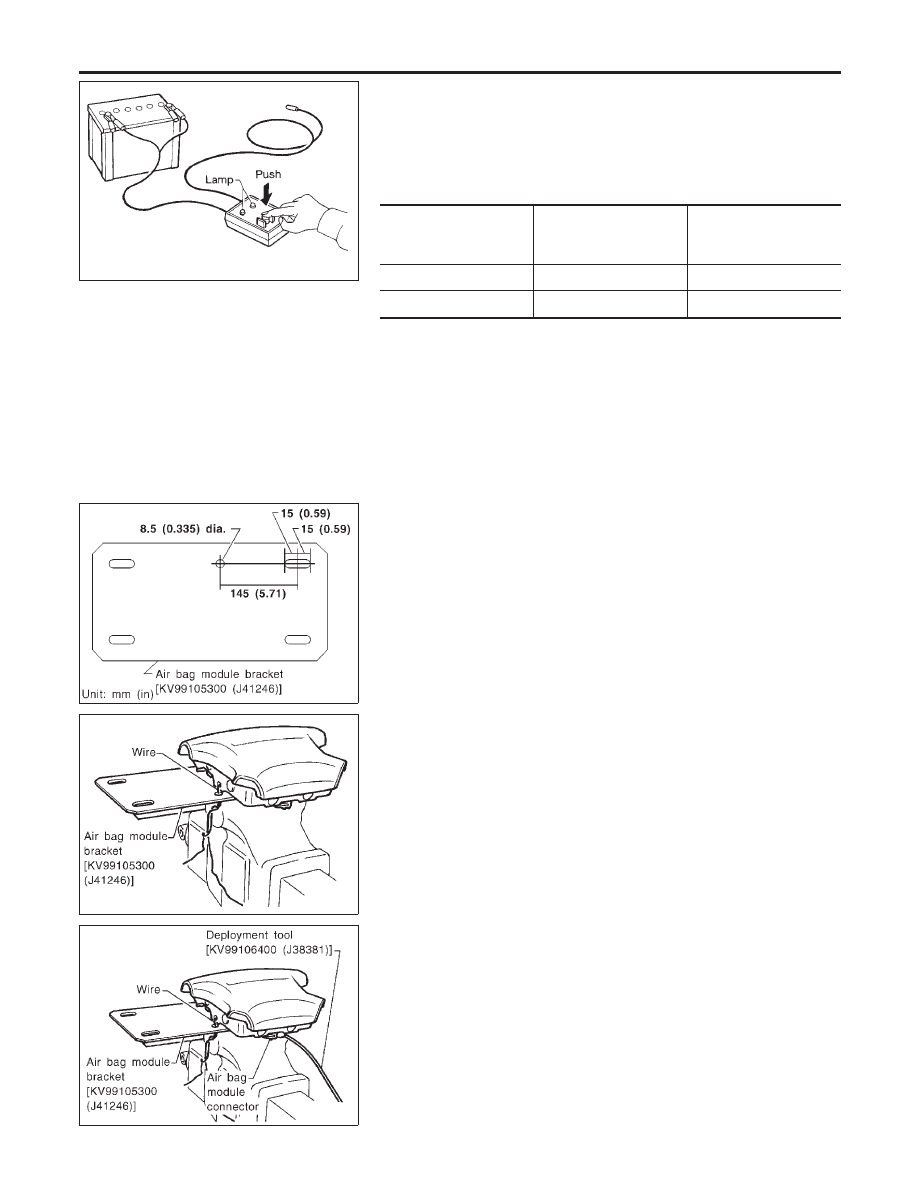

Deployment Tool Check

NBRS0018S0102

Press the deployment tool switch to the “ON” position. The left side
lamp in the tool, marked “air bag connector voltage” should illumi-
nate. If it does not illuminate, replace the tool.

Air Bag Deployment Tool Lamp Illumination Chart
(Battery connected)

NBRS0018S0103

Switch operation

Left side lamp, green*

“AIR BAG CONNECTOR

VOLTAGE”

Right side lamp, green*

“DEPLOYMENT TOOL

POWER”

OFF

OFF

ON

ON

ON

ON

*: If this lamp glows red, the tool is connected to the battery incorrectly. Reverse
the connections and make sure the lamp glows green.

SRS144-E

SRS142-E

DEPLOYMENT PROCEDURES FOR AIR BAG MODULE
(OUTSIDE OF VEHICLE)

NBRS0018S02

Unless the vehicle is being scrapped, deploying the air bag in the
vehicle is not recommended. This may cause damage to the
vehicle interior.
Anchor air bag module bracket [KV99105300 (J41246)] in a vise
secured to a firm foundation during deployment.

Deployment of Driver’s Air Bag Module (Outside of
vehicle)

NBRS0018S0201

1.

Make an 8.5 mm (0.335 in) diameter hole in air bag module
bracket [SST: KV99105300 (J41246)] at the position shown in
figure at left.

2.

Using wire, secure air bag module to air bag module bracket
[SST: KV99105300 (J41246)] at two places.

CAUTION:

Use wire of at least 1 mm (0.04 in) diameter.
3.

Firmly secure air bag module bracket [SST: KV99105300
(J41246)] with air bag module attached, in a vise.

SRS143-E

4.

Connect deployment tool [SST: KV99106400 (J38381)] to air
bag module connector.

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Disposal of Air Bag Module and Seat Belt Pre-tensioner (Cont’d)

RS-24

SRS020-B

5.

Connect red clip of deployment tool to battery positive termi-
nal and black clip to negative terminal.

6.

The lamp on the right side of the tool, marked “deployment tool
power”, should glow green, not red.

7.

Press the button on the deployment tool. The left side lamp on
the tool, marked “air bag connector voltage”, will illuminate and
the air bag module will deploy.

CAUTION:

When deploying the air bag module, stand at least 5 m (16 ft)
away from the air bag module.

SRS141-G

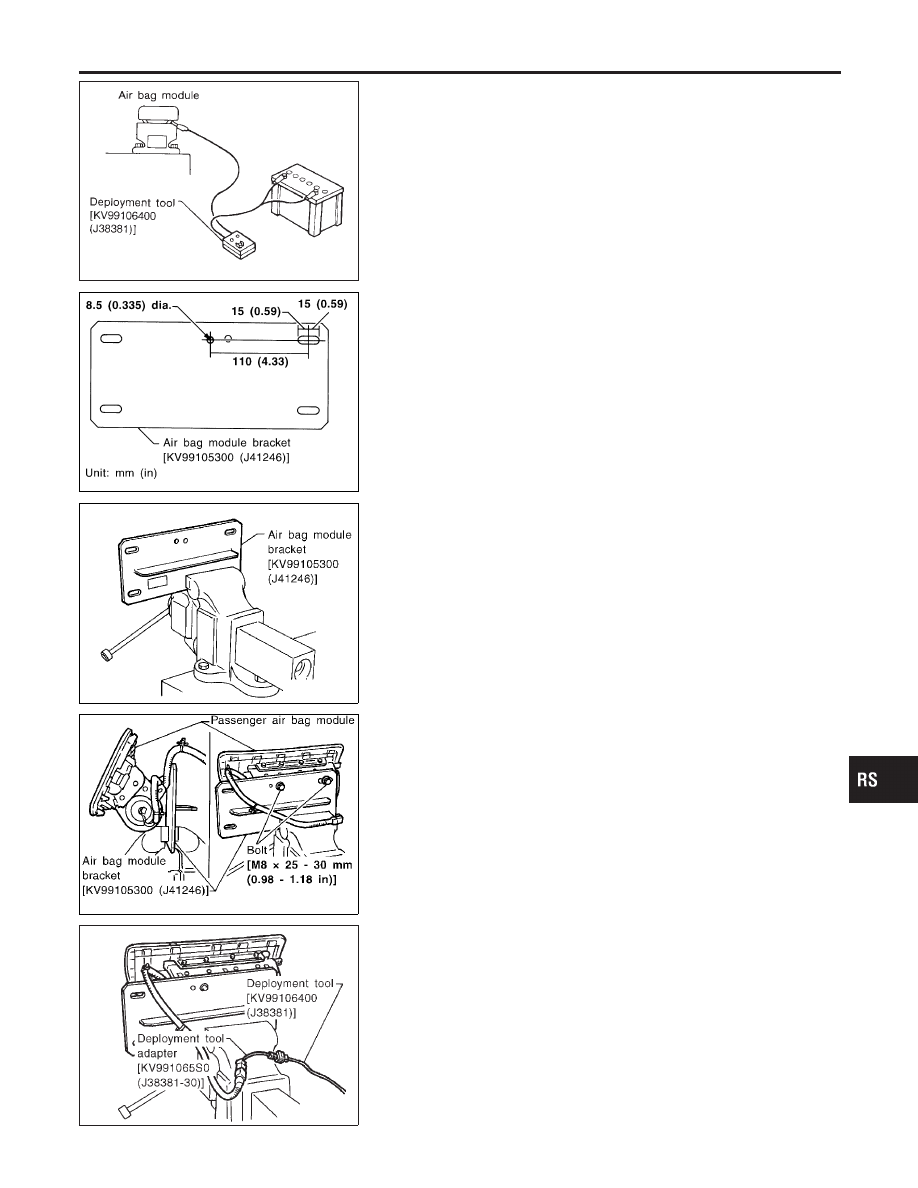

Deployment of Passenger Air Bag Module (Outside of
vehicle)

NBRS0018S0202

1.

Make an 8.5 mm (0.335 in) diameter hole in air bag module
bracket [SST: KV99105300 (J41246)] at the position shown in
figure at left.

SRS145-C

2.

Firmly secure air bag module bracket [SST: KV99105300
(J41246)] in a vise.

SRS146-C

3.

Match the two holes in air bag module bracket (held in vise)
and passenger air bag module and fix them with two bolts [M8

×

25 - 30 mm (0.98 - 1.18 in)].

CAUTION:

If a gap exists between passenger air bag module and air bag
module bracket, use a piece of wood inserted in the gap to
stabilize the air bag module.

SRS147-A

4.

Connect deployment tool adapter [SST: KV991065S0 (J38381-
30)] to deployment tool [SST: KV99106400 (J38381)] connec-
tor and air bag module connector.

5.

Connect red clip of deployment tool to battery positive termi-
nal and black clip to negative terminal.

6.

The lamp on the right side of the tool, marked “deployment tool
power”, should glow green, not red.

7.

Press the button on the deployment tool. The left side lamp on
the tool, marked “air bag connector voltage”, will illuminate and
the air bag module will deploy.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Disposal of Air Bag Module and Seat Belt Pre-tensioner (Cont’d)

RS-25

SRS020-B

CAUTION:

I

When deploying the air bag module, do not stand on the
deploying side.

I

Stand at least 5 m (16 ft) away from the air bag module.

SRS490-A

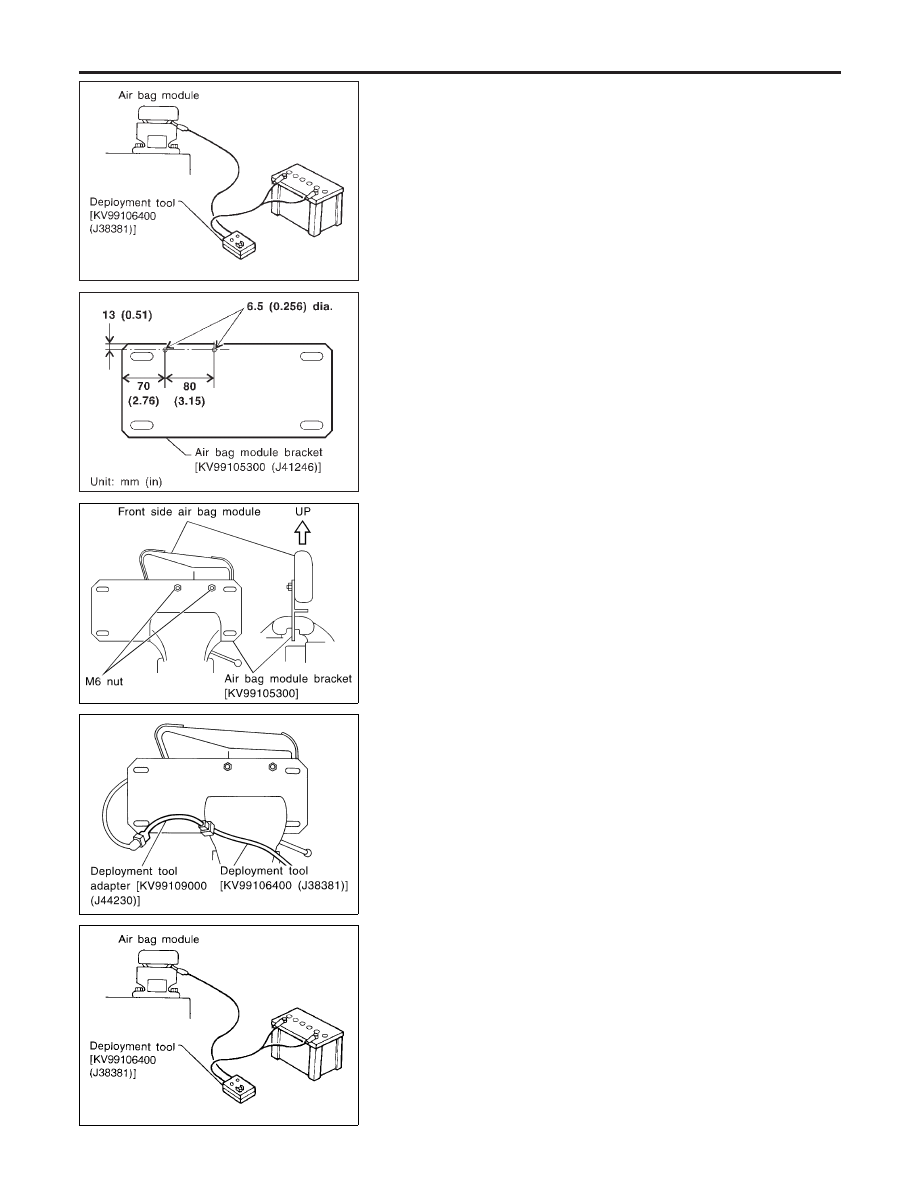

Deployment of Side Air Bag Module (Built-in type)
(Outside of vehicle)

NBRS0018S0203

1.

Make 6.5 mm (0.256 in) diameter holes in air bag module
bracket [SST: KV99105300 (J41246)] at the position shown in
figure at left.

SRS628

2.

Firmly secure air bag module bracket [SST: KV99105300
(J41246)] in a vise.

3.

Insert the stud bolts of side air bag module (built-in type) into
the two holes in air bag module bracket (held in vise) and fix
them with two M6 nuts.

CAUTION:

Side air bag module should be secured to air bag module
bracket [SST: KV99105300 (J41246)] in a vise with metal por-
tion facing down.

SRS688

4.

Connect

deployment

tool

adapter

[SST:

KV99109000

(J44230)] to deployment tool [SST: KV99106400 (J38381)]
connector and connector on air bag module.

SRS020-B

5.

Connect red clip of deployment tool to battery positive termi-
nal and black clip to negative terminal.

6.

The lamp on the right side of the tool, marked “deployment tool
power”, should glow green, not red.

7.

Press the button on the deployment tool. The left side lamp on
the tool, marked “air bag connector voltage”, will illuminate and
the air bag module will deploy.

CAUTION:

When deploying the air bag module, stand at least 5 m (16 ft)
away from the air bag module.

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Disposal of Air Bag Module and Seat Belt Pre-tensioner (Cont’d)

RS-26

SRS662

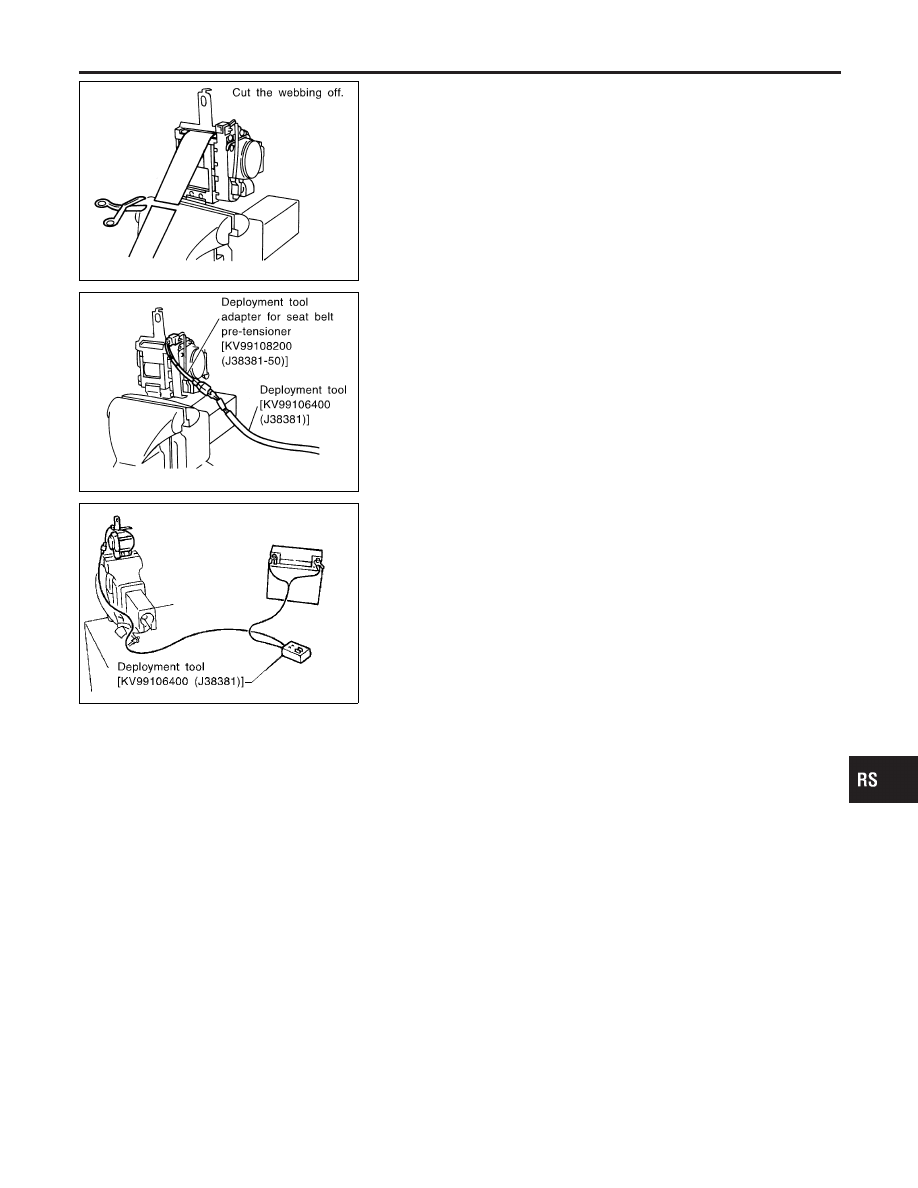

DEPLOYMENT PROCEDURES FOR SEAT BELT PRE-
TENSIONER (OUTSIDE OF VEHICLE)

NBRS0018S05

1.

Firmly grip pre-tensioner in a vise and cut the webbing off.

SRS663

2.

Connect deployment tool adapter [SST: KV99108200 (J38381-
50)] to deployment tool [SST: KV99106400 (J38381)] connec-
tor and seat belt pre-tensioner connector.

SRS242

3.

Connect red clip of deployment tool to battery positive termi-
nal and black clip to negative terminal.

4.

The lamp on the right side of the tool, marked “deployment tool
power”, should glow green, not red.

5.

Press the button on the deployment tool. The left side lamp on
the tool, marked “seat belt pre-tensioner connector voltage”,
will illuminate and the seat belt pre-tensioner will deploy.

CAUTION:

When deploying the seat belt pre-tensioner, stand at least 5 m
(16 ft) away from the seat belt pre-tensioner.

DEPLOYMENT OF AIR BAG MODULE AND SEAT BELT
PRE-TENSIONER WHILE MOUNTED IN VEHICLE

NBRS0018S03

When disposing of a vehicle, deploy air bag module and seat belt
pre-tensioners while they are mounted in vehicle.

CAUTION:

When deploying air bag module or seat belt pre-tensioner,
ensure vehicle is empty.
1.

Disconnect both the vehicle battery cables and wait 3 minutes.

2.

Disconnect air bag module and seat belt pre-tensioner connec-
tor.

3.

Connect deployment tool [SST: KV99106400 (J38381)] to air
bag module or seat belt pre-tensioner.
For front passenger air bag module, attach deployment tool
adapter [SST: KV991065S0 (J38381-30)] to the tool connector.
For side air bag module (built-in type), attach deployment tool
adapter [SST: KV99109000 (J44230)]. For seat belt pre-
tensioner, attach deployment tool adapter [SST: KV99108200
(J38381-50)] to the tool connector.
