Operational Check

NBHA0019

The purpose of the operational check is to confirm that the system
operates properly.

CONDITIONS:

NBHA0019S01

I

Engine running and at normal operating temperature.

RHA864H

RHA335HA

PROCEDURE:

NBHA0019S02

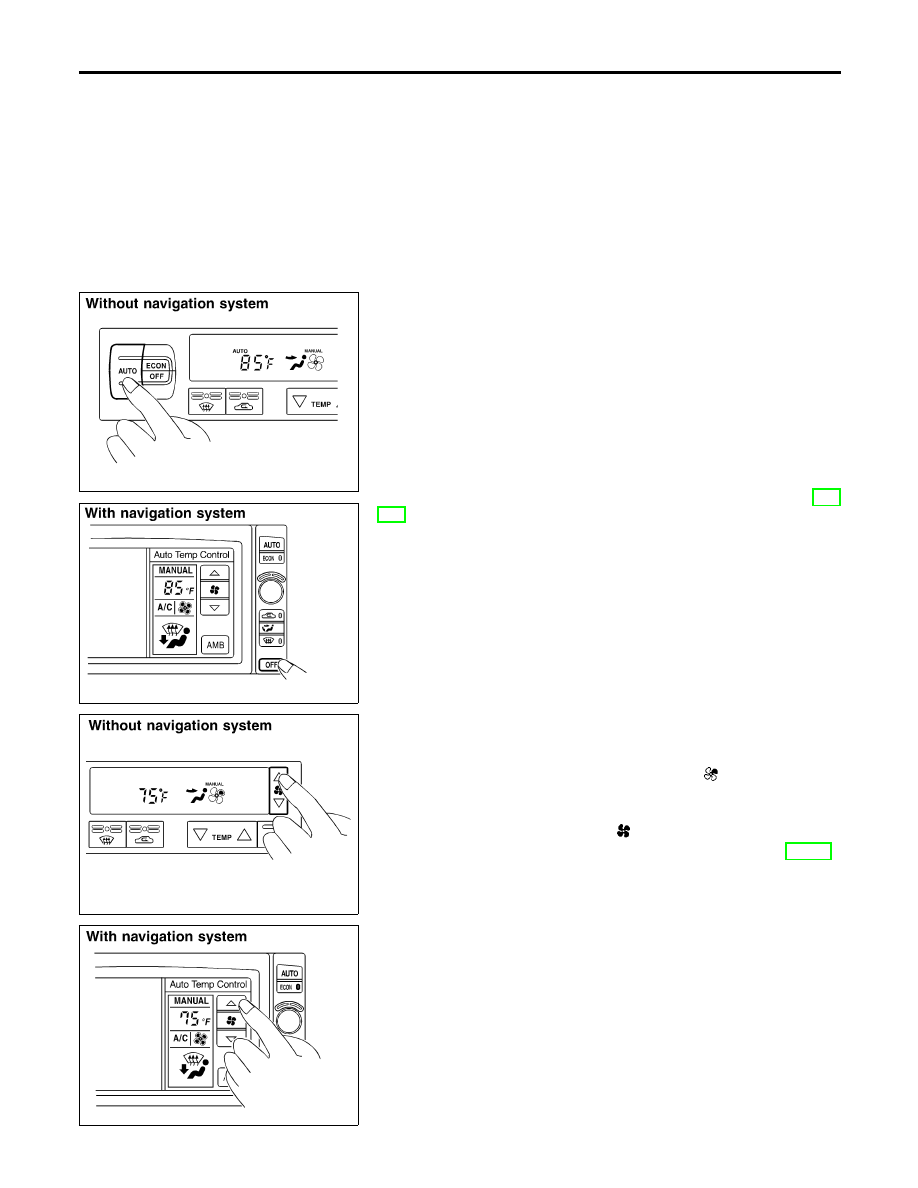

1. Check Memory Function

NBHA0019S0201

1.

Set the temperature 85°F or 32°C.

2.

Press OFF switch.

3.

Turn the ignition off.

4.

Turn the ignition on.

5.

Press the AUTO switch.

6.

Confirm that the set temperature remains at previous tempera-
ture.

7.

Press OFF switch.

If NG, go to trouble diagnosis procedure for memory function (HA-
126).
If OK, continue with next check.

RHA457GA

RHA329HA

2. Check Blower

NBHA0019S0202

1.

Press fan switch (up side) one time.
Blower should operate on low speed.
The fan symbol should have one blade lit

.

2.

Press fan switch (up side) one more time, and continue check-
ing blower speed and fan symbol until all speeds are checked.

3.

Leave blower on MAX speed

.

If NG, go to trouble diagnosis procedure for blower motor (HA-95).
If OK, continue with next check.

TROUBLE DIAGNOSES

Operational Check

HA-66

RHA865H

RHA330HA

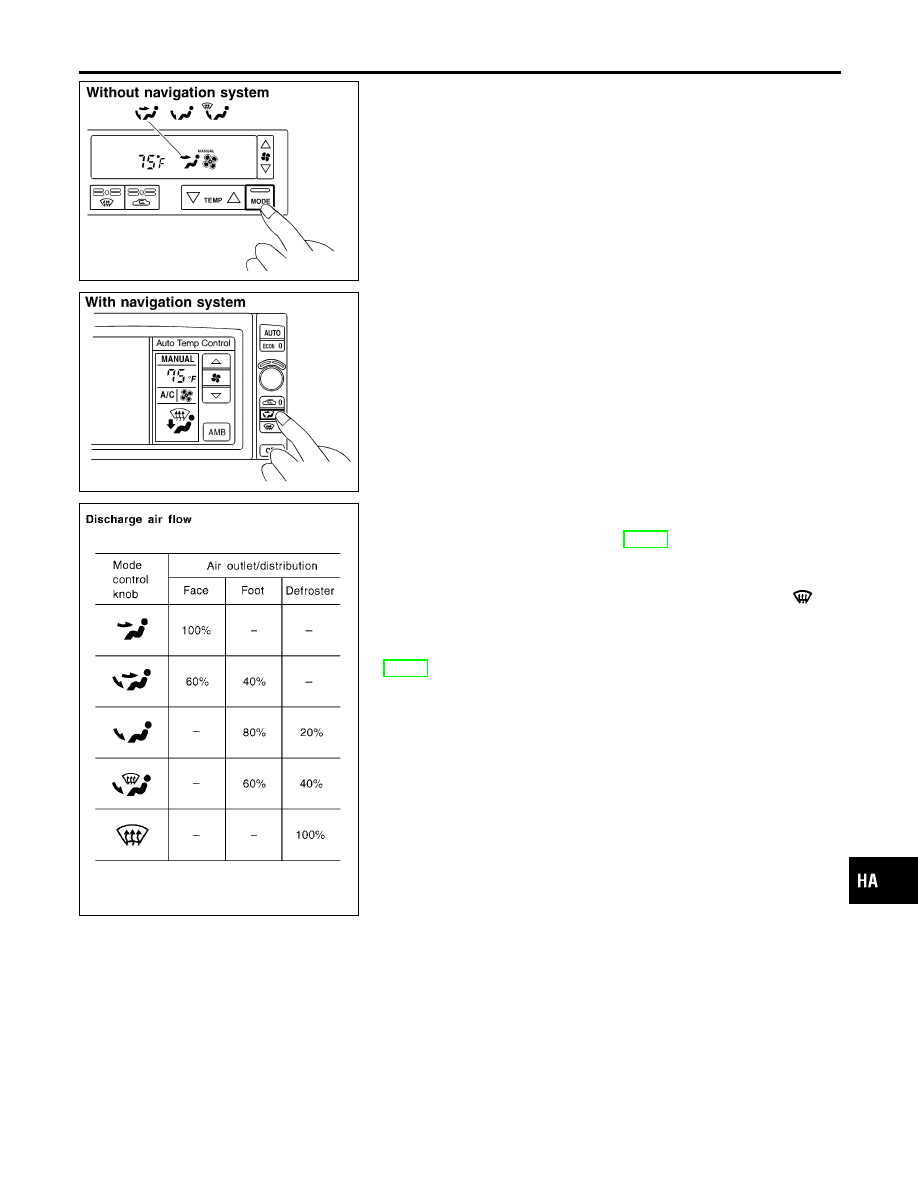

3. Check Discharge Air

NBHA0019S0203

1.

Press MODE switch four times and D/F button.

2.

Each position indicator should change shape.

RHA654F

3.

Confirm that discharge air comes out according to the air dis-
tribution table at left.
Refer to “Discharge Air Flow” (HA-25).

NOTE:
Confirm that the compressor clutch is engaged (visual inspection)
and intake door position is at FRESH when the DEF

is

selected.
Intake door position is checked in the next step.
If NG, go to trouble diagnosis procedure for mode door motor
(HA-75).
If OK, continue with next check.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Operational Check (Cont’d)

HA-67

RHA459GA

RHA331HA

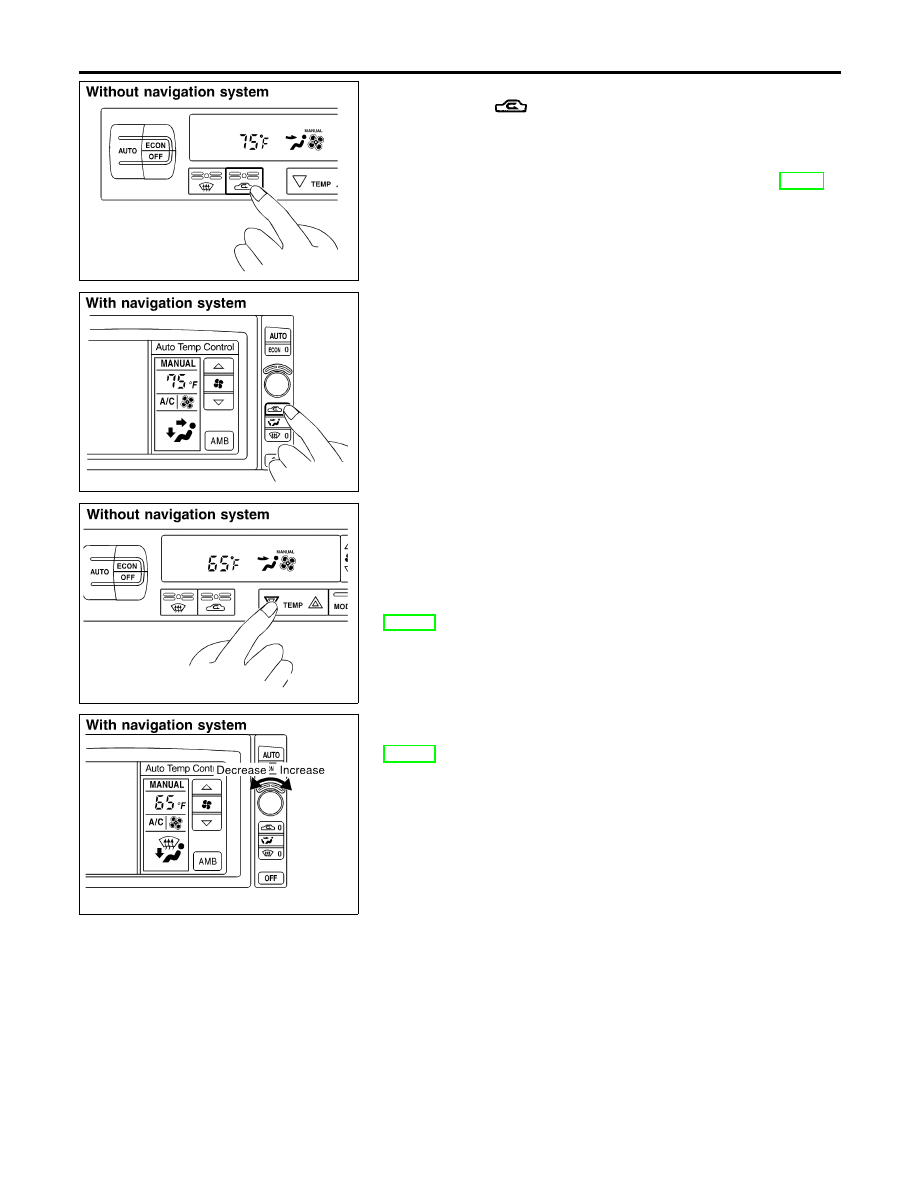

4. Check Recirculation

NBHA0019S0204

1.

Press REC

switch.

Recirculation indicator should illuminate.

2.

Listen for intake door position change (you should hear blower
sound change slightly).

If NG, go to trouble diagnosis procedure for intake door (HA-87).
If OK, continue with next check.

RHA460GA

RHA332HA

5. Check Temperature Decrease

NBHA0019S0205

Without Navigation System
1)

Press the temperature decrease button until 18°C (65°F) is
displayed.

2)

Check for cold air at discharge air outlets.

If NG, go to trouble diagnosis procedure for insufficient cooling
(HA-112).
If OK, continue with next check.
With Navigation System

I

Turn the temperature dial counterclockwise until 18°C (65°F)
is displayed.

I

Check for cold air at discharge air outlets.

If NG, go to trouble diagnosis procedure for insufficient cooling
(HA-112).
If OK, continue with next check.

TROUBLE DIAGNOSES

Operational Check (Cont’d)

HA-68

RHA461GA

SHA278FA

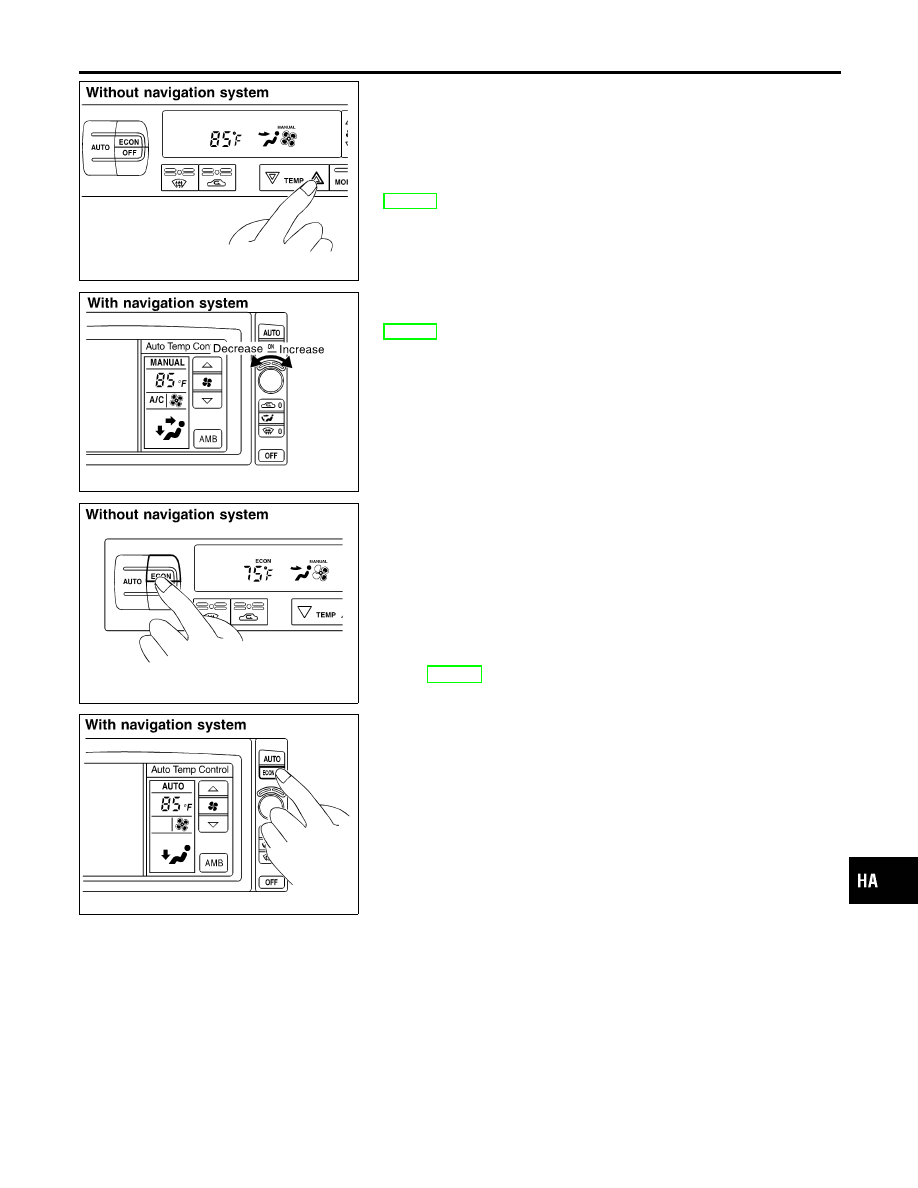

6. Check Temperature Increase

NBHA0019S0206

Without Navigation System

I

Press the temperature increase button until 32°C (85°F) is
displayed.

I

Check for hot air at discharge air outlets.

If NG, go to trouble diagnosis procedure for insufficient heating
(HA-121).
If OK, continue with next check.
With Navigation System

I

Turn the temperature dial clockwise until 32°C (85°F) is dis-
played.

I

Check for hot air at discharge air outlets.

If NG, go to trouble diagnosis procedure for insufficient heating
(HA-121).
If OK, continue with next check.

RHA462GA

RHA333HA

7. Check ECON (Economy) Mode

NBHA0019S0207

1.

Set the temperature 75°F or 25°C.

2.

Press ECON switch.

3.

Display should indicate ECON (no AUTO).
Confirm that the compressor clutch is not engaged (visual
inspection).
(Discharge air and blower speed will depend on ambient, in-
vehicle and set temperatures.)

If NG, go to trouble diagnosis procedure for ECON (Economy)
mode (HA-128).
If OK, continue with next check.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Operational Check (Cont’d)

HA-69
