14

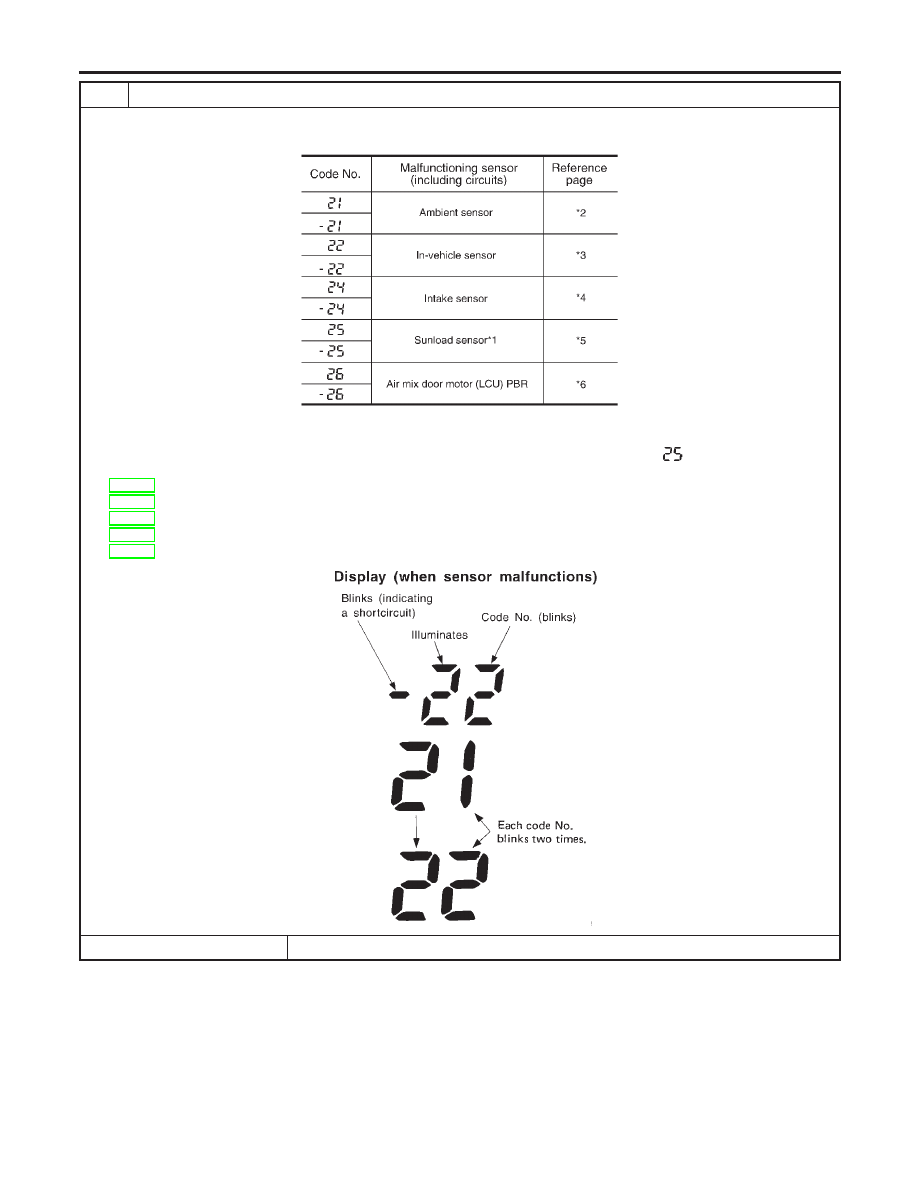

CHECK MALFUNCTIONING SENSOR

Refer to the following chart for malfunctioning code No.
(If two or more sensors malfunction, corresponding code Nos. blink respectively two times.)

MTBL0083

*1: Conduct self-diagnosis STEP 2 under sunshine.
When conducting indoors, aim a light (more than 60W) at sunload sensor, otherwise Code No.

will indicate despite that

sunload sensor is functioning properly.
*2: HA-129
*3: HA-132
*4: HA-139
*5: HA-135
*6: HA-141

RHA455G

RHA501A

©

INSPECTION END

TROUBLE DIAGNOSES

Self-diagnosis (Cont’d)

HA-62

15

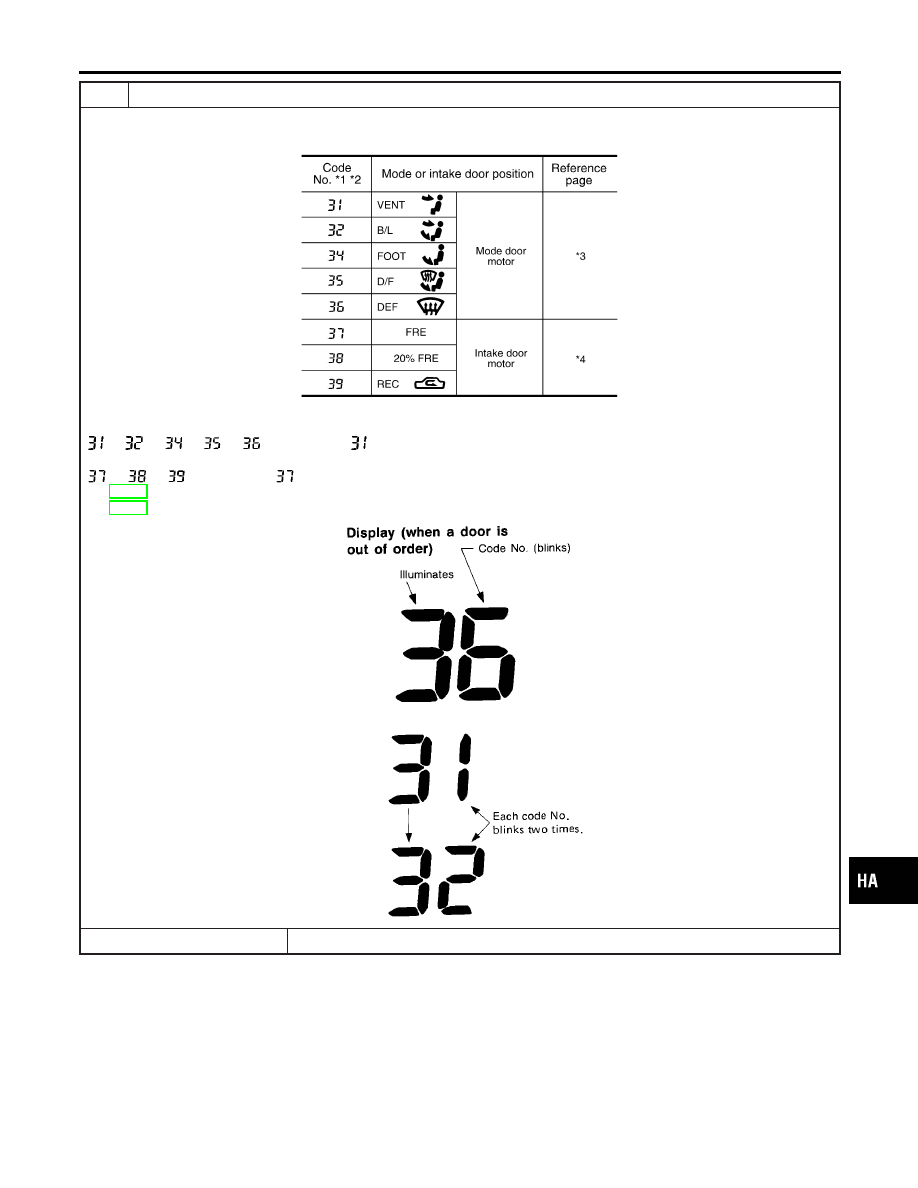

CHECK MALFUNCTIONING DOOR MOTOR POSITION SWITCH

Mode or (and) intake door motor position switch(es) is (are) malfunctioning.
(If two or more mode or intake doors are out of order, corresponding code numbers blink respectively two times.)

MTBL0508

*1: If mode door motor harness connector is disconnected, the following display pattern will appear.

,

,

,

,

,

Return to

*2: If intake door motor harness connector is disconnected, the following display pattern will appear.

,

,

,

Return to

*3: HA-75
*4: HA-87

RHA168DA

RHA498A

©

INSPECTION END

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Self-diagnosis (Cont’d)

HA-63

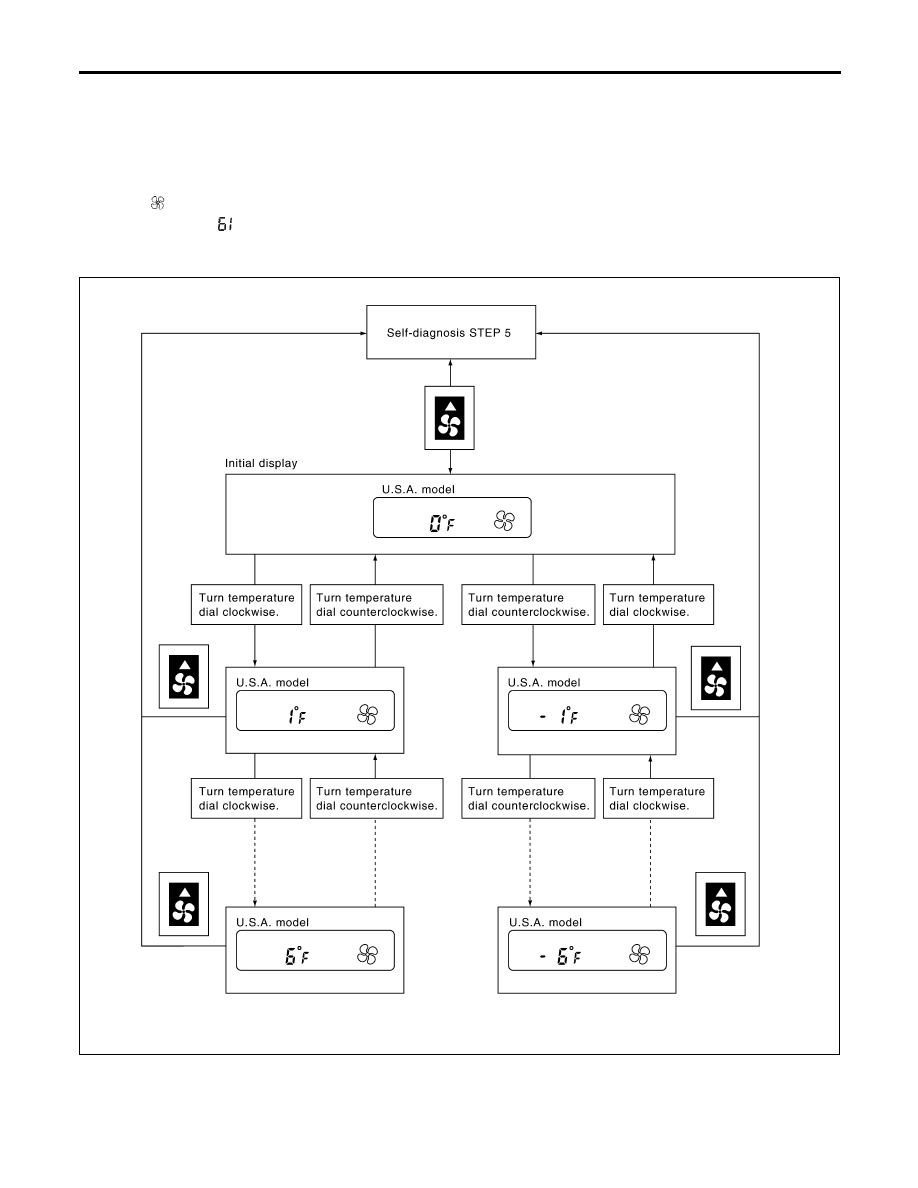

AUXILIARY MECHANISM: TEMPERATURE SETTING TRIMMER

=NBHA0021S06

With Navigation System

NBHA0021S0601

The trimmer compensates for differences in range of

±

3°C (

±

6°F) between temperature setting (displayed

digitally) and temperature felt by driver.
Operating procedures for this trimmer are as follows:

I

Begin Self-diagnosis STEP 5 mode.

I

Press

(fan) UP switch to set system in auxiliary mode.

I

Display shows “

” in auxiliary mechanism.

It takes approximately 3 seconds.

I

Turn the temperature dial clockwise or counterclockwise: Temperature will change at a rate of 0.5°C (1°F).

RHA863H

When battery cable is disconnected, trimmer operation is canceled. Temperature set becomes that of
initial condition, i.e. 0°C (0°F).

TROUBLE DIAGNOSES

Self-diagnosis (Cont’d)

HA-64

How to Perform Trouble Diagnoses for Quick
and Accurate Repair

=NBHA0018

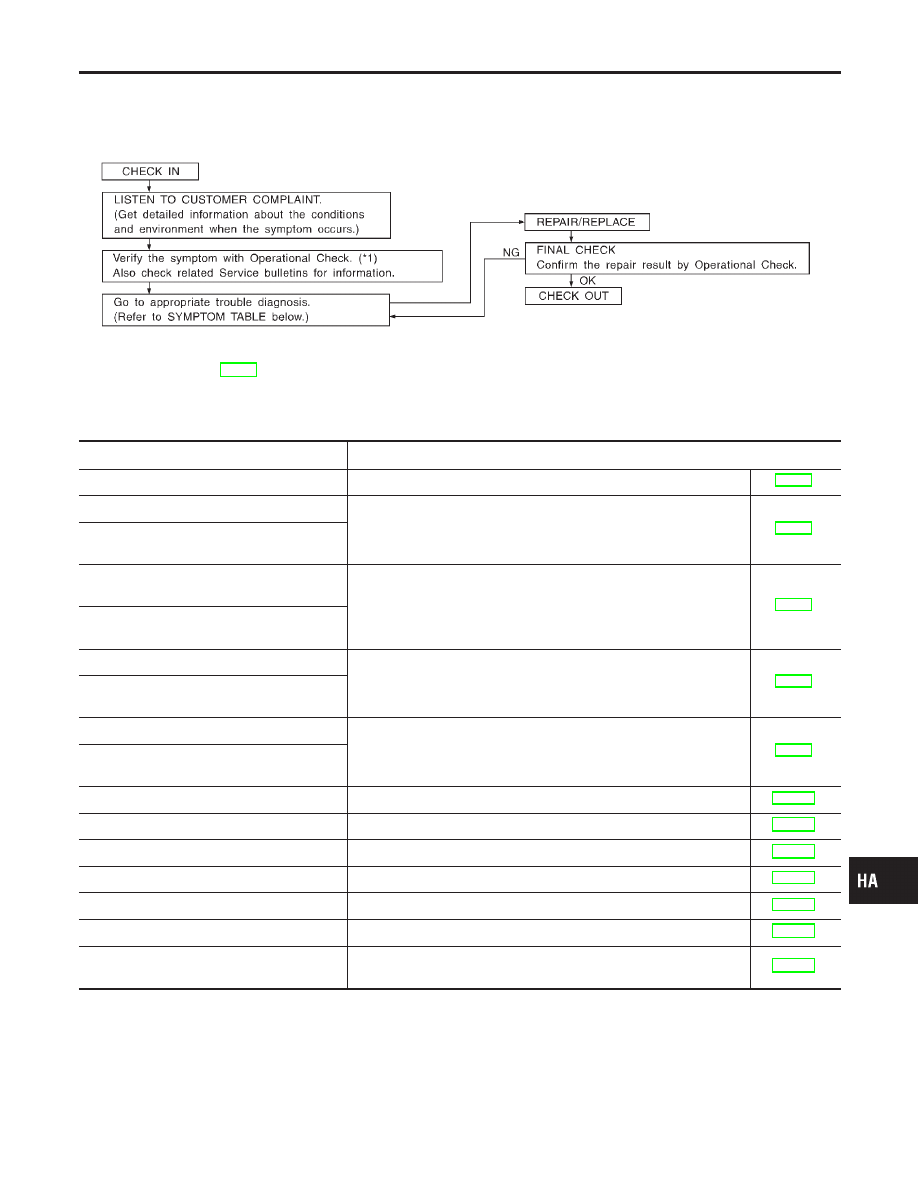

WORK FLOW

NBHA0018S01

SHA900E

*1: Operational Check (HA-66)

SYMPTOM TABLE

NBHA0018S02

Symptom

Reference Page

I

A/C system does not come on.

I

Go to Trouble Diagnosis Procedure for A/C system.

HA-71

I

Air outlet does not change.

I

Go to Trouble Diagnosis Procedure for Mode Door Motor. (LAN)

HA-75

I

Mode door motor does not operate nor-
mally.

I

Discharge air temperature does not
change.

I

Go to Trouble Diagnosis Procedure for Air Mix Door Motor. (LAN)

HA-82

I

Air mix door motor does not operate nor-
mally.

I

Intake door does not change.

I

Go to Trouble Diagnosis Procedure for Intake Door Motor.

HA-87

I

Intake door motor does not operate nor-
mally.

I

Blower motor operation is malfunctioning.

I

Go to Trouble Diagnosis Procedure for Blower Motor.

HA-95

I

Blower motor operation is malfunctioning
under out of starting fan speed control.

I

Magnet clutch does not engage.

I

Go to Trouble Diagnosis Procedure for Magnet Clutch.

HA-104

I

Insufficient cooling.

I

Go to Trouble Diagnosis Procedure for Insufficient Cooling.

HA-112

I

Insufficient heating.

I

Go to Trouble Diagnosis Procedure for Insufficient Heating.

HA-121

I

Noise.

I

Go to Trouble Diagnosis Procedure for Noise.

HA-123

I

Self-diagnosis can not be performed.

I

Go to Trouble Diagnosis Procedure for Self-diagnosis.

HA-124

I

Memory function does not operate.

I

Go to Trouble Diagnosis Procedure for Memory Function.

HA-126

I

ECON mode does not operate.

I

Go to Trouble Diagnosis Procedure for ECON (ECONOMY) —
mode.

HA-128

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

How to Perform Trouble Diagnoses for Quick and Accurate Repair
