Infiniti QX4 (R50). Manual - part 421

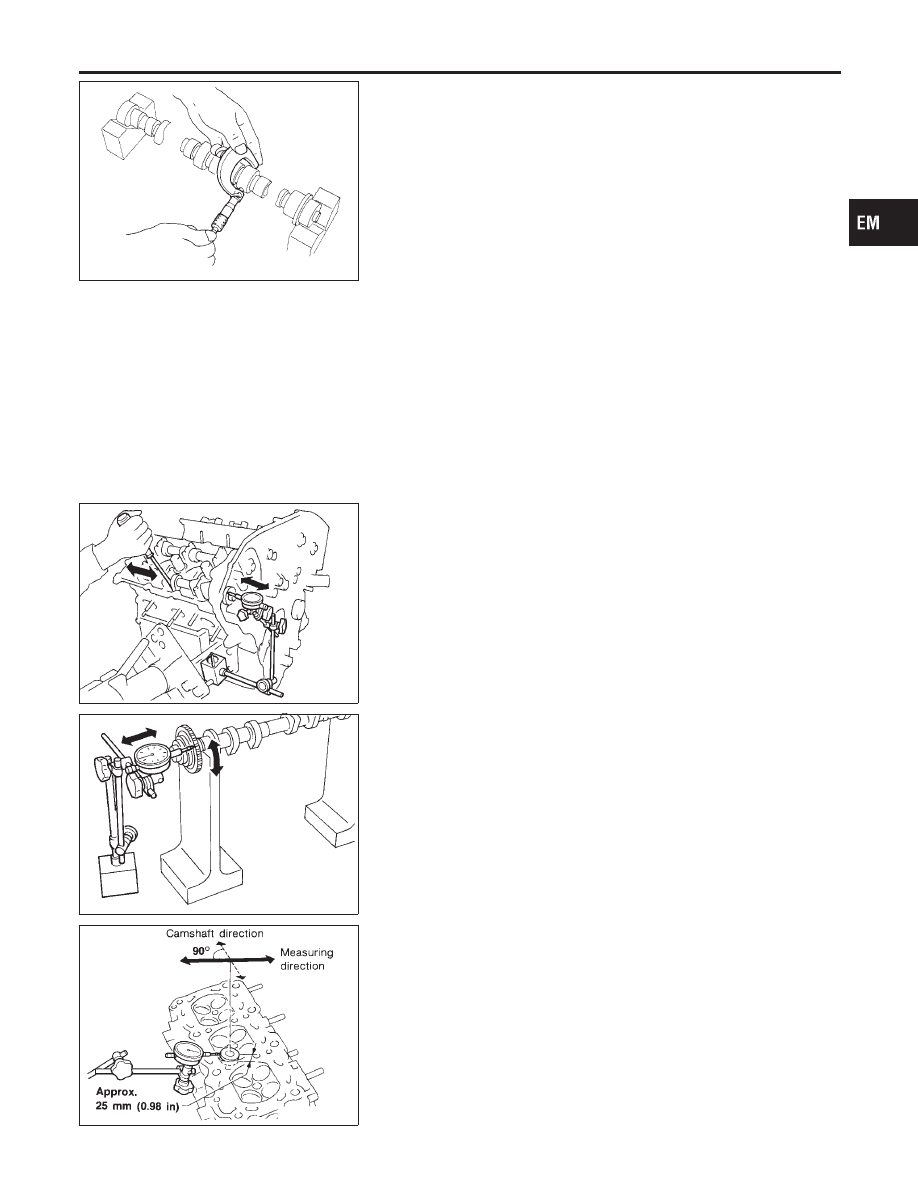

SEM012A

3.

Measure outer diameter of camshaft journal.

Standard outer diameter:

No. 1: 25.935 - 25.955 mm (1.0211 - 1.0218 in)
No. 2, 3, 4: 23.445 - 23.465 mm (0.9230 - 0.9238 in)

4.

If clearance exceeds the limit, replace camshaft and/or cylin-
der head.

Camshaft journal clearance:

Standard

No. 1: 0.045 - 0.086 mm (0.0018 - 0.0034 in)
No. 2, 3, 4: 0.035 - 0.076 mm (0.0014 - 0.0030 in)

Limit

0.15 mm (0.0059 in)

SEM864E

CAMSHAFT END PLAY

NBEM0019S06

1.

Install camshaft in cylinder head.

2.

Measure camshaft end play.

Camshaft end play:

Standard

0.115 - 0.188 mm (0.0045 - 0.0074 in)

Limit

0.24 mm (0.0094 in)

SEM865E

CAMSHAFT SPROCKET RUNOUT

NBEM0019S07

1.

Install sprocket on camshaft.

2.

Measure camshaft sprocket runout.

Runout (Total indicator reading):

Less than 0.15 mm (0.0059 in)

3.

If it exceeds the limit, replace camshaft sprocket.

SEM178F

VALVE GUIDE CLEARANCE

NBEM0019S08

1.

Measure valve deflection as shown in the figure. (Valve and
valve guide mostly wear in this direction.)

Valve deflection limit (Dial gauge reading):

Intake 0.24 mm (0.0094 in)
Exhaust 0.28 mm (0.0110 in)

GI

MA

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

CYLINDER HEAD

Inspection (Cont’d)

EM-43

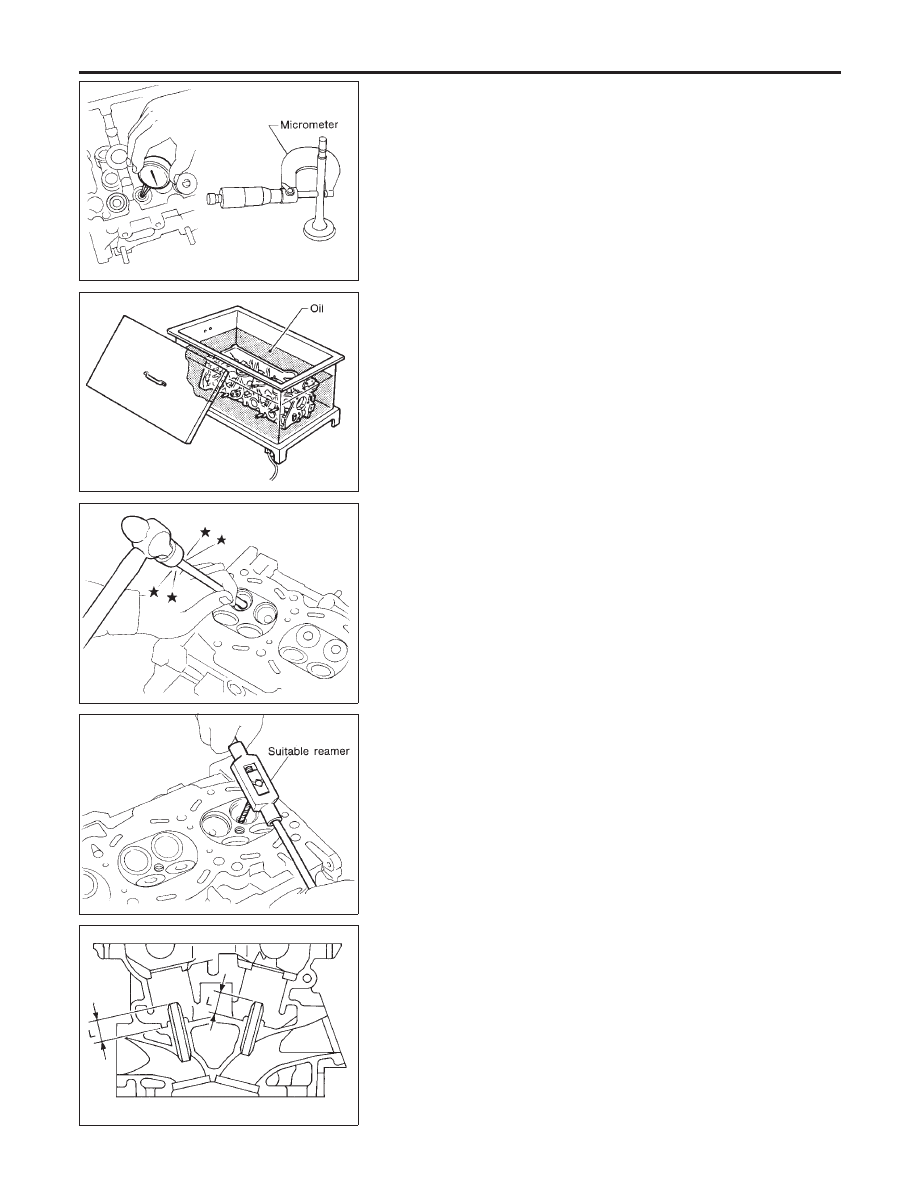

SEM938C

2.

If it exceeds the limit, check valve to valve guide clearance.

a.

Measure valve stem diameter and valve guide inner diameter.

b.

Check that clearance is within specification.

Valve to valve guide clearance limit:

Intake 0.08 mm (0.0031 in)
Exhaust 0.1 mm (0.004 in)

c.

If it exceeds the limit, replace valve or valve guide.

SEM008A

VALVE GUIDE REPLACEMENT

NBEM0019S09

1.

To remove valve guide, heat cylinder head to 110 to 130°C
(230 to 266°F) by soaking in heated oil.

SEM931C

2.

Drive out valve guide with a press [under a 20 kN (2 ton, 2.2
US ton, 2.0 Imp ton) pressure] or hammer and suitable tool.

SEM932C

3.

Ream cylinder head valve guide hole.

Valve guide hole diameter (for service parts):

10.175 - 10.196 mm (0.4006 - 0.4014 in)

SEM950E

4.

Heat cylinder head to 110 to 130°C (230 to 266°F) and press
service valve guide onto cylinder head.

Projection “L”:

12.6 - 12.8 mm (0.496 - 0.504 in)

5.

Ream valve guide.

Finished size:

6.000 - 6.018 mm (0.2362 - 0.2369 in)

CYLINDER HEAD

Inspection (Cont’d)

EM-44

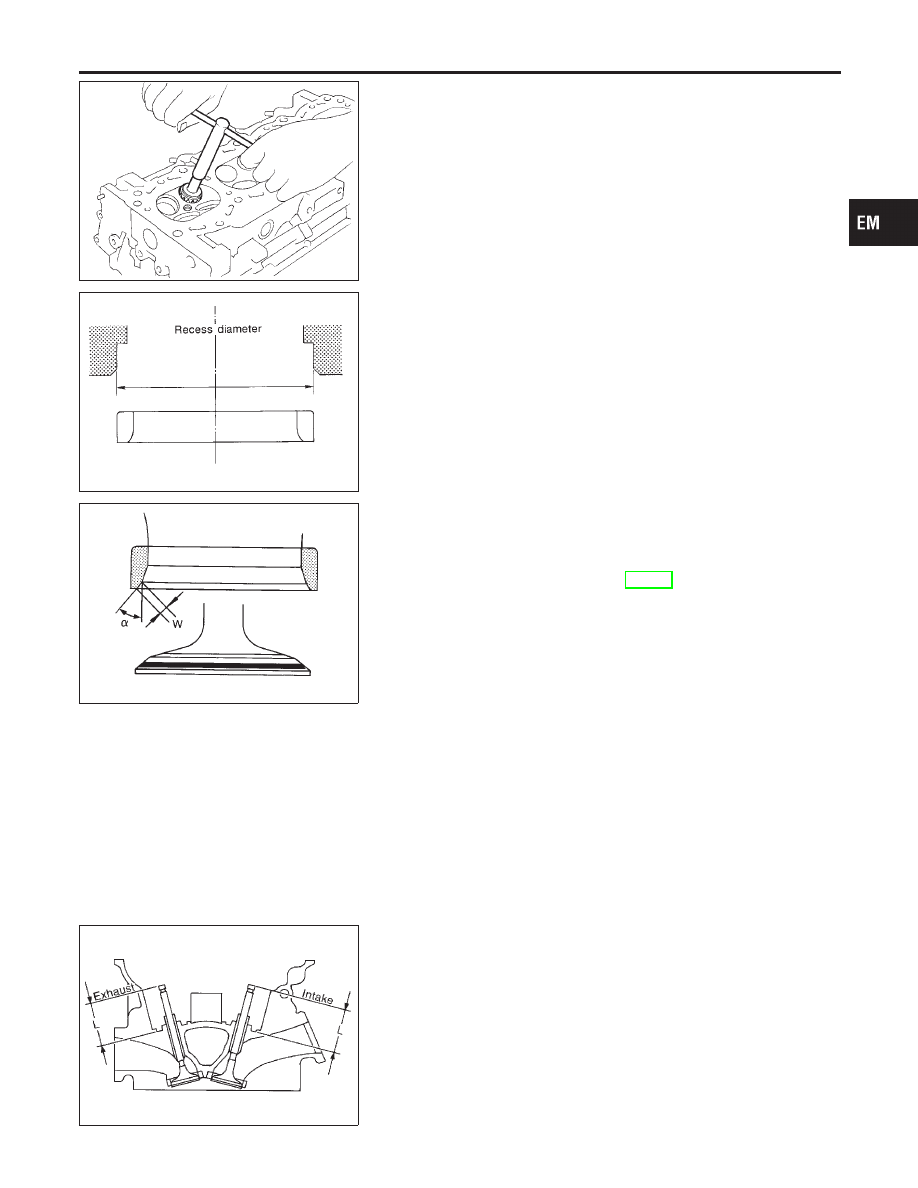

SEM934C

VALVE SEATS

NBEM0019S10

Check valve seats for any evidence of pitting at valve contact
surface, and reseat or replace if it has worn out excessively.

I

Before repairing valve seats, check valve and valve guide
for wear. If they have worn, replace them. Then correct
valve seat.

I

Use both hands to cut uniformly.

SEM795A

REPLACING VALVE SEAT FOR SERVICE PARTS

NBEM0019S11

1.

Bore out old seat until it collapses. Boring should not continue
beyond the bottom face of the seat recess in cylinder head. Set
the machine depth stop to ensure this.

2.

Ream cylinder head recess for service valve seat.

Oversize [0.5 mm (0.020 in)]:

Intake 38.500 - 38.516 mm (1.5157 - 1.5164 in)
Exhaust 32.700 - 32.716 mm (1.2874 - 1.2880 in)

Be sure to ream in circles concentric to the valve guide
center.
This will enable valve seat to fit correctly.

SEM892B

3.

Heat cylinder head to 110 to 130°C (230 to 266°F) by soaking
in heated oil.

4.

Press fit valve seat until it seats on the bottom.

5.

Cut or grind valve seat using suitable tool to the specified
dimensions as shown in SDS (EM-79).

6.

After cutting, lap valve seat with abrasive compound.

7.

Check valve seating condition.

Seat face angle “

α

”: 45°

Contacting width “W”:

Intake 1.09 - 1.31 mm (0.0429 - 0.0516 in)
Exhaust 1.29 - 1.51 mm (0.0508 - 0.0594 in)

SEM621F

8.

Use a depth gauge to measure the distance between the
mounting surface of the cylinder head spring seat and the
valve stem end. If the distance is shorter than specified, repeat
step 5 above to adjust it. If it is longer, replace the valve seat
with a new one.

Valve seat resurface limit “L”:

Intake 41.07 - 41.67 mm (1.6169 - 1.6405 in)
Exhaust 41.00 - 41.60 mm (1.6142 - 1.6378 in)

GI

MA

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

CYLINDER HEAD

Inspection (Cont’d)

EM-45

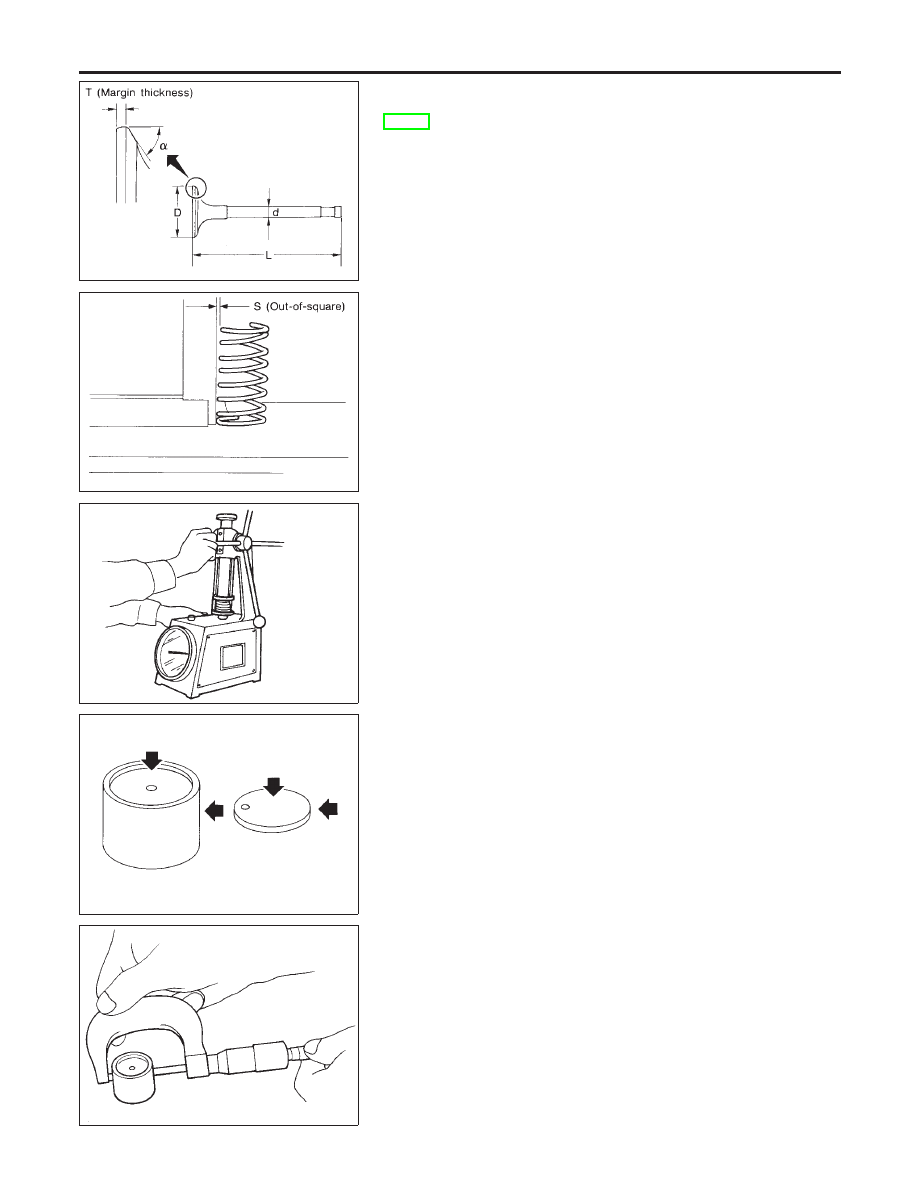

SEM188A

VALVE DIMENSIONS

NBEM0019S12

Check dimensions of each valve. For dimensions, refer to SDS
(EM-76).
When valve head has been worn down to 0.5 mm (0.020 in) in
margin thickness, replace valve.
Grinding allowance for valve stem tip is 0.2 mm (0.008 in) or
less.

SEM288A

VALVE SPRING

NBEM0019S13

Squareness

NBEM0019S1301

1.

Measure dimension “S”.

Out-of-square “S”:

Less than 2.0 mm (0.079 in)

2.

If it exceeds the limit, replace spring.

EM113

Pressure

NBEM0019S1302

Check valve spring pressure at specified spring height.

Pressure:

Standard

202 N (20.6 kg, 45.4 lb) at height 37.0 mm (1.457 in)

Limit

More than 436 N (44.5 kg, 98.1 lb) at height 28.2
mm (1.110 in)

If it exceeds the limit, replace spring.

SEM960E

VALVE LIFTER

NBEM0019S14

1.

Check contact and sliding surfaces for wear or scratches.

SEM961E

2.

Check diameter of valve lifter and valve lifter guide bore.

Valve lifter outer diameter:

34.960 - 34.975 mm (1.3764 - 1.3770 in)

CYLINDER HEAD

Inspection (Cont’d)

EM-46
