Infiniti QX4 (R50). Manual - part 422

SEM867E

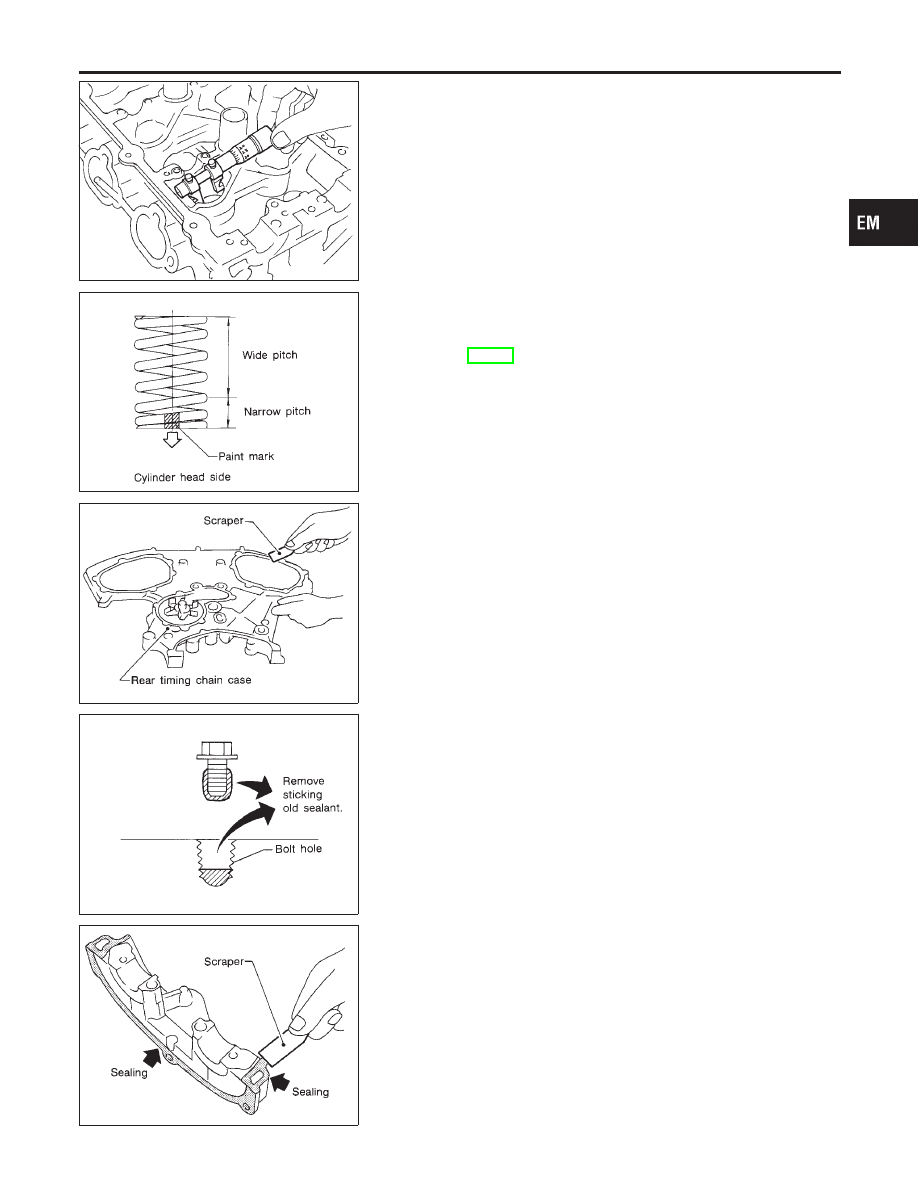

Lifter guide bore diameter:

35.000 - 35.021 mm (1.3780 - 1.3788 in)

SEM085D

Assembly

NBEM0020

1.

Install valve component parts.

I

Always use new valve oil seal. Refer to “VALVE OIL
SEAL”, EM-35.

I

Before installing valve oil seal, install valve spring seat.

I

Install valve spring (uneven pitch type) with its narrow
pitch side toward cylinder head side (paint mark).

I

After installing valve component parts, tap valve stem tip with
plastic hammer to assure a proper fit.

SEM891E

Installation

NBEM0021

1.

Before installing rear timing chain case, remove old liquid gas-
ket from mating surface using a scraper.

I

Also remove old liquid gasket from mating surface of cylinder
block.

SEM161F

I

Remove old liquid gasket from the bolt hole and thread.

SEM892E

2.

Before installing cam bracket, remove old liquid gasket from
mating surface using a scraper.

GI

MA

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

CYLINDER HEAD

Inspection (Cont’d)

EM-47

SEM532G

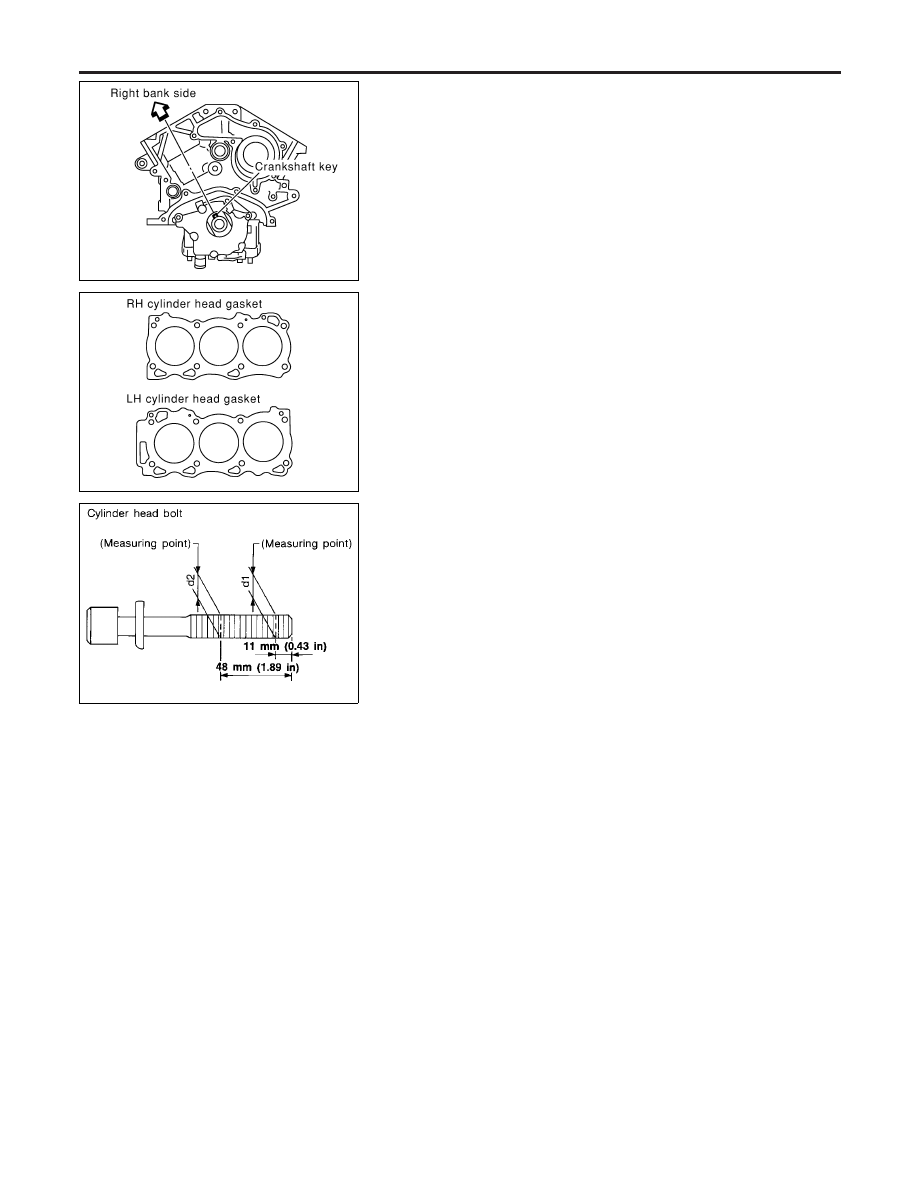

3.

Before installing the cylinder head gasket, be sure that No. 1
cylinder is at TDC.

I

At this time, the crankshaft key should face toward the right
bank.

SEM445G

4.

Install cylinder heads with new gaskets.

I

Do not rotate crankshaft and camshaft separately, or
valves will strike piston heads.

SEM957E

CAUTION:

Cylinder head bolts are tightened by plastic zone tightening
method. Whenever the size difference between d1 and d2
exceeds the limit, replace them with new ones.

Limit (d1 - d2):

0.11 mm (0.0043 in)

I

Lubricate threads and seat surfaces of the bolts with new
engine oil.

CYLINDER HEAD

Installation (Cont’d)

EM-48

SEM877EA

SEM878EA

SEM879EA

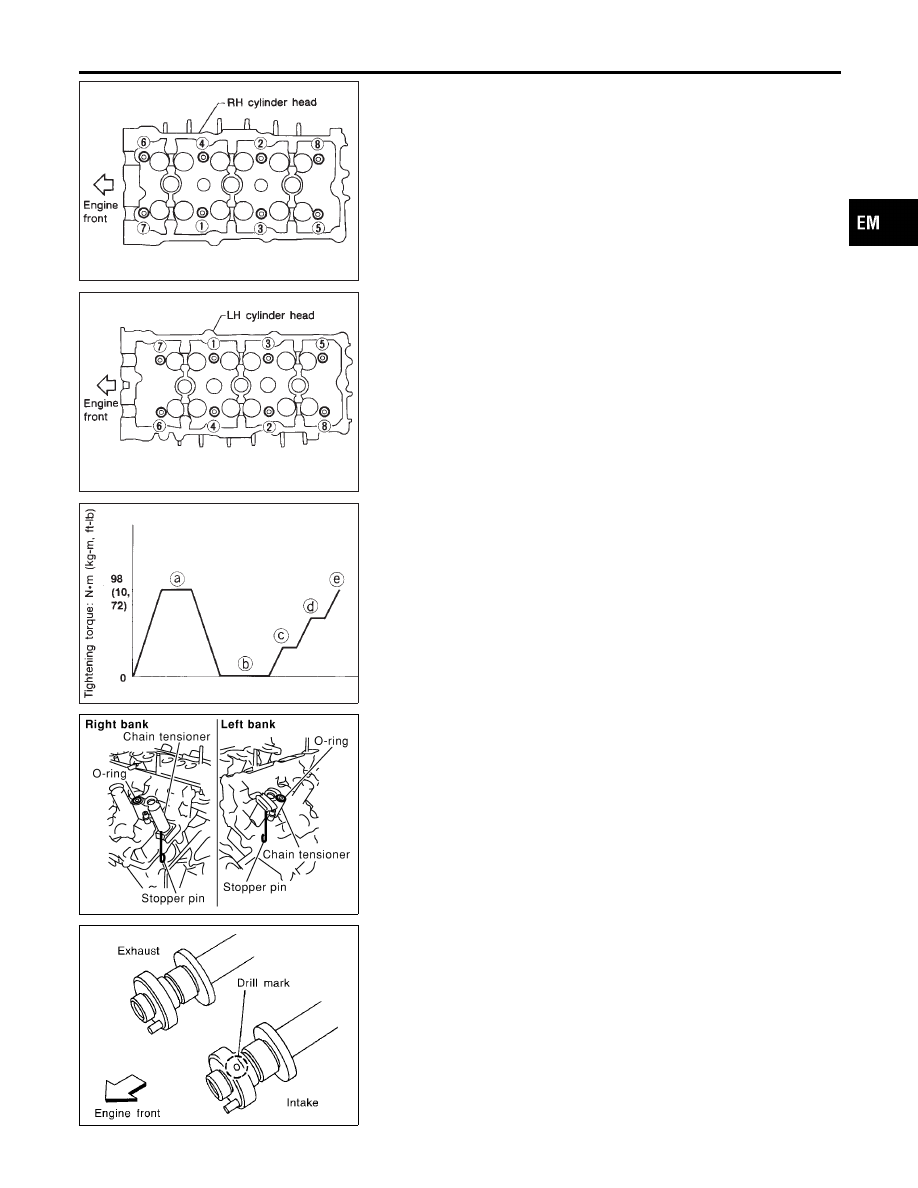

5.

Install cylinder head outside bolts.

I

Tightening procedure:

a.

Tighten all bolts to 98 N·m (10 kg-m, 72 ft-lb).

b.

Completely loosen all bolts.

c.

Tighten all bolts to 34 to 44 N·m (3.5 to 4.5 kg-m, 25 to 33
ft-lb).

d.

Turn all bolts 90 to 95 degrees clockwise.

e.

Turn all bolts 90 to 95 degrees clockwise.

I

Tighten in numerical order shown in the figure.

SEM444G

6.

Install camshaft chain tensioners on both sides of cylinder
head.

SEM652F

7.

Install exhaust and intake camshafts and camshaft brackets.

I

Intake camshaft has a drill mark on camshaft sprocket
mounting flange. Install it on the intake side.

GI

MA

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

CYLINDER HEAD

Installation (Cont’d)

EM-49

SEM653F

I

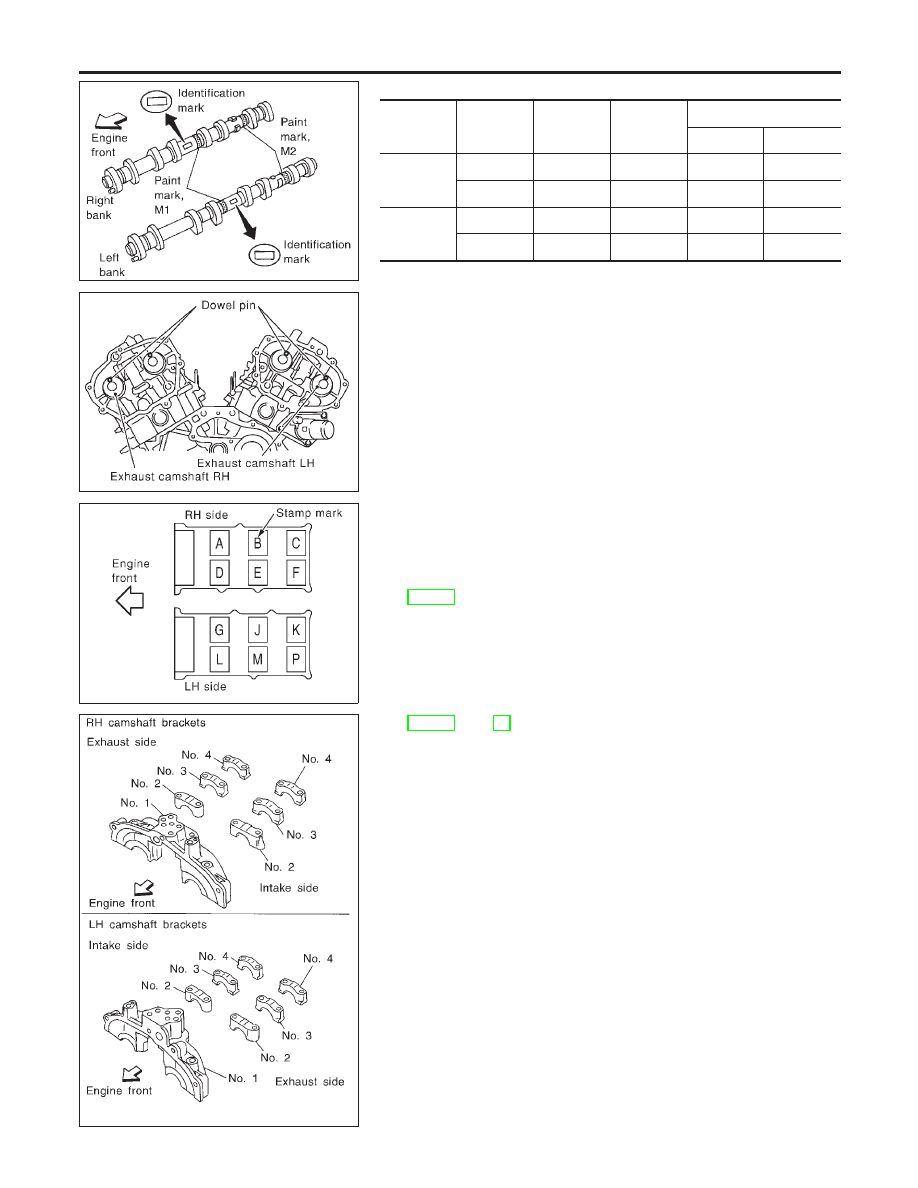

Identification marks are present on camshafts.

Bank

INT/EXH

ID mark

Drill mark

Paint mark

M1

M2

RH

INT

R3

Yes

Yes

No

EXH

R3

No

No

Yes

LH

INT

L3

Yes

Yes

No

EXH

L3

No

No

Yes

SEM533G

I

Position camshaft
RH exhaust camshaft dowel pin at about 10 o’clock
LH exhaust camshaft dowel pin at about 2 o’clock

SEM564G

SEM446G

8.

Before installing camshaft brackets, apply sealant to mating
surface of No. 1 journal head.

I

Use Genuine RTV silicone sealant Part No. 999MP-A7007
or equivalent.

I

Refer to “POSITION FOR APPLYING LIQUID GASKET”,
EM-21.

I

Install camshaft brackets in their original positions.
Align stamp mark as shown in the figure.

I

If any part of valve assembly or camshaft is replaced,
check valve clearance according to reference data.
After completing assembly check valve clearance. Refer
to “Checking” and “Adjusting” in “VALVE CLEARANCE”,
EM-52 and 54.

Reference data valve clearance (Cold):

Intake

0.26 - 0.34 mm (0.010 - 0.013 in)

Exhaust

0.29 - 0.37 mm (0.011 - 0.015 in)

I

Lubricate threads and seat surfaces of camshaft bracket
bolts with new engine oil before installing them.

CYLINDER HEAD

Installation (Cont’d)

EM-50
