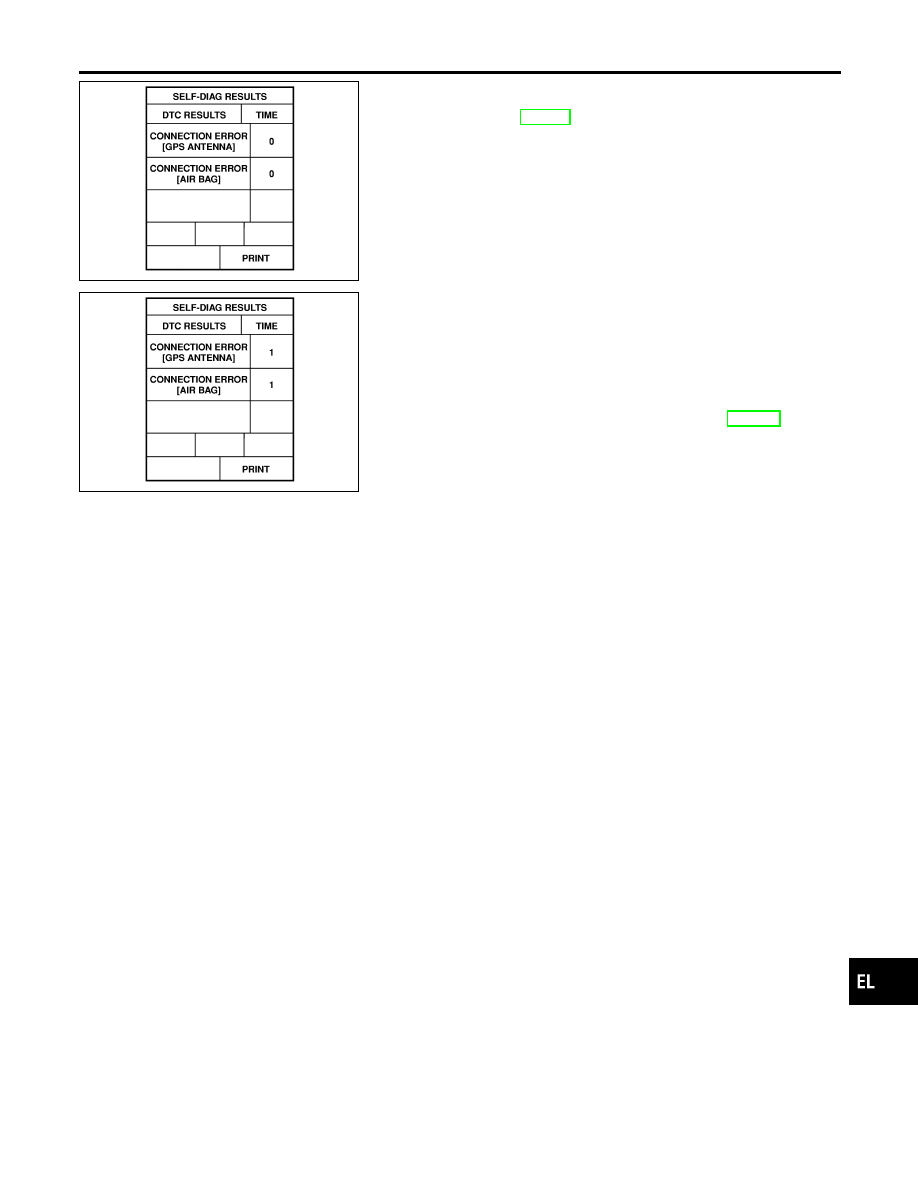

If trouble codes are displayed with “TIME = 0”, repair/replace
the system according to “SYMPTOM CHART 1 (SELF-DIAG-
NOSIS ITEM)”, EL-369.

I

In this case, both “MAYDAY” and “INFORMATION” indicator
lamps illuminate for more than 30 seconds while the ignition
switch is in the ON position.

NOTE:
The time data in CONSULT-II “SELF-DIAG RESULTS” mode
displays the number of ignition switch cycles without the
same malfunctioning occurring.

SEL443W

I

If trouble codes are displayed with “TIME = 1 or greater”, it
means that the trouble code is historical data. So no further
diagnosis is required.

NOTE:
If trouble codes are displayed with “TIME = 1 or greater” even
though the INFINITI Communicator has never been serviced.
Intermittent incidents may occur. Check the system, refer to
“Trouble Diagnoses for Intermittent Incident”, EL-377.

I

If the system does not detect any trouble, the IVCS indicators
will turn off after bulb check (self-diagnosis) is completed while
the ignition switch is in the ON position.

NOTE:

I

The trouble codes cannot be erased by CONSULT-II.

I

After 50 ignition cycles, the trouble codes are no longer
displayed in the CONSULT-II “SELF-DIAG RESULTS”
mode.

I

The IVCS unit does not count the ignition switch cycles
unless the ignition switch is OFF for more than 3 minutes
between each ignition switch cycle.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

INFINITI COMMUNICATOR (IVCS)

CONSULT-II (Cont’d)

EL-365

“DATA MONITOR” MODE

NBEL0183S04

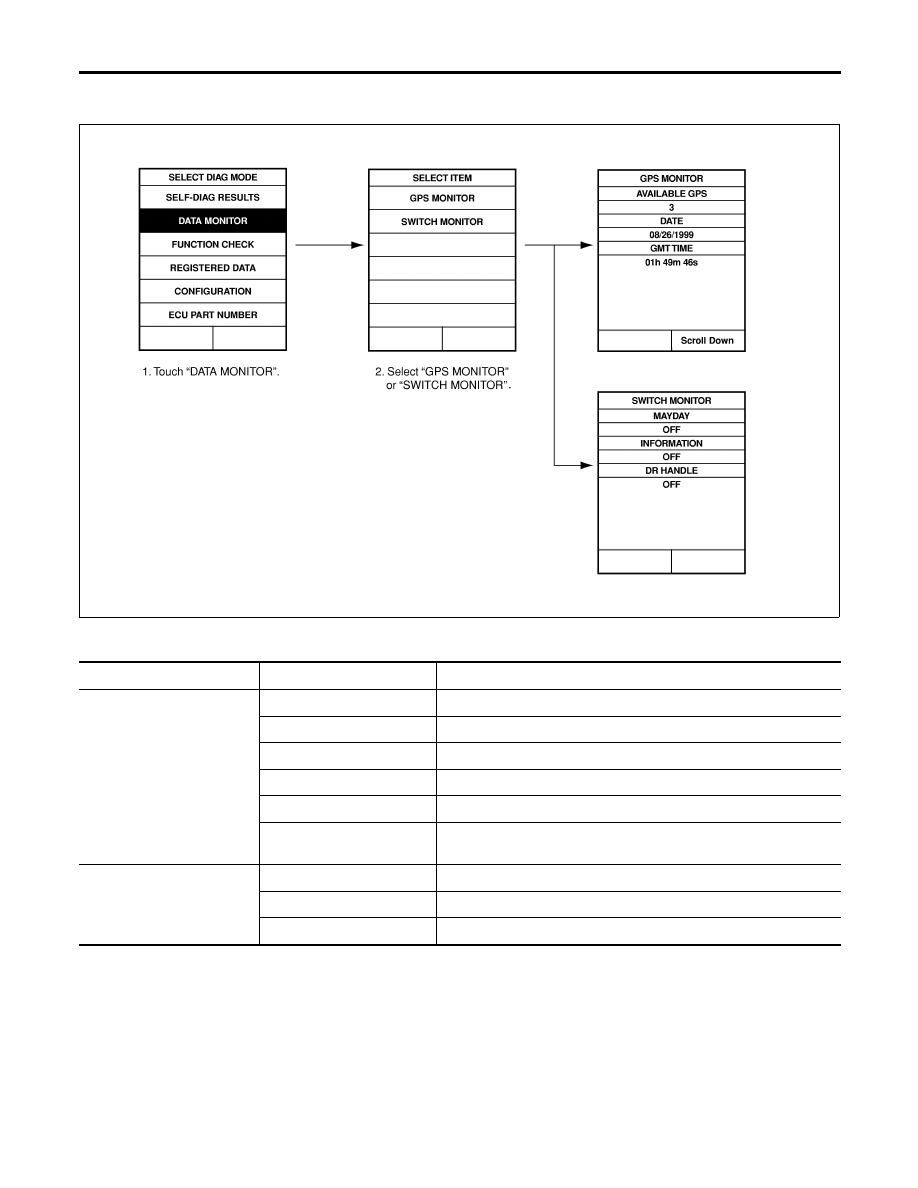

How to Perform Data Monitor

NBEL0183S0401

SEL444W

Data Monitor Item Chart

NBEL0183S0402

Mode

Monitor item

Description

GPS MONITOR

AVAILABLE GPS

The number of GPS satellites captured by GPS antenna

DATE

Date of Greenwich mean time

GMT TIME

Greenwich mean time (Different from local time)

LAT.

Latitude

LONG.

Longitude

DOP

Index of precision (an index of location status of GPS satellites. The
smaller the value is, the higher the positioning precision is.)

SWITCH MONITOR

MAYDAY

“MAYDAY” emergency switch condition

INFORMATION

“INFORMATION” switch condition

DR HANDLE

Back door handle switch condition

INFINITI COMMUNICATOR (IVCS)

CONSULT-II (Cont’d)

EL-366

SEL445W

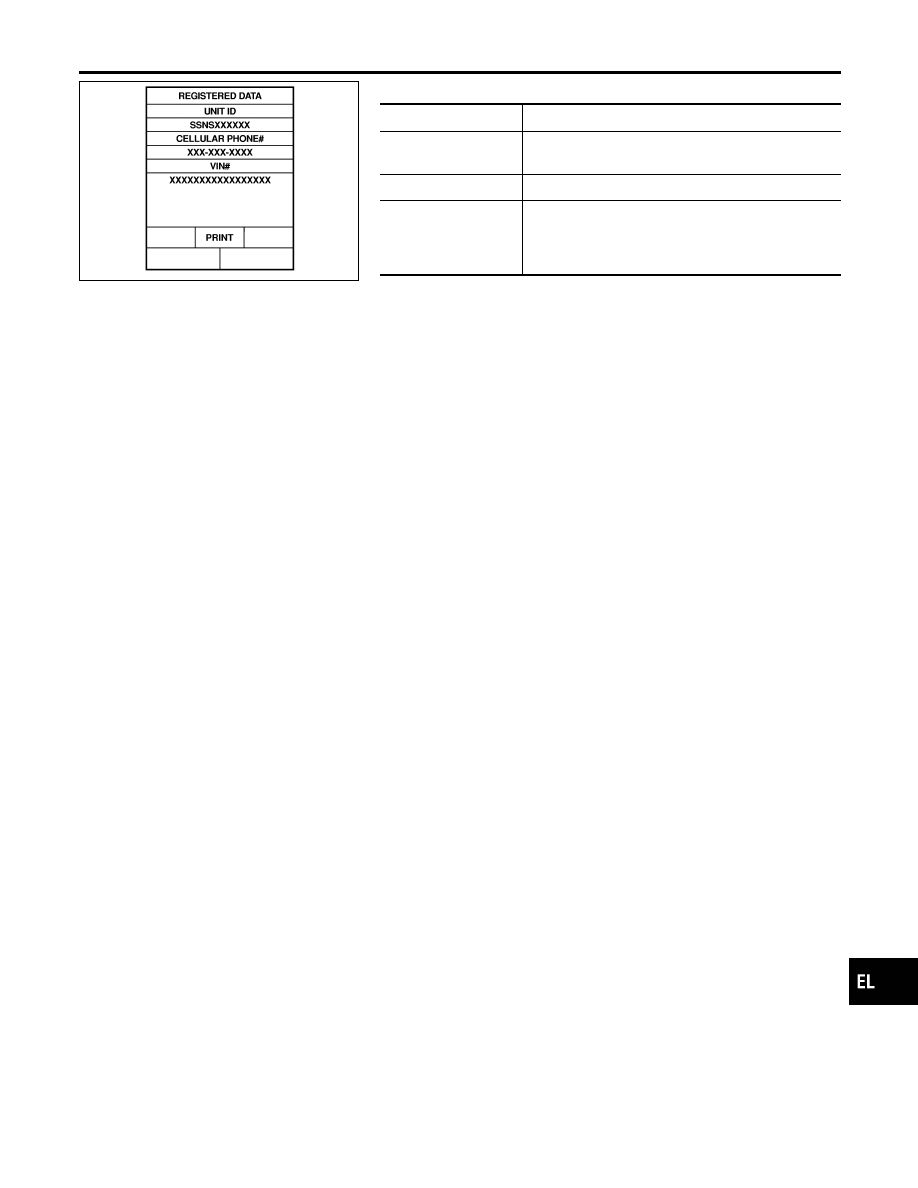

“REGISTERED DATA” MODE

NBEL0183S05

Item

Description

UNIT ID

ID number of the IVCS unit. ID number is unique to
each unit and differs for each unit.

CELLULAR PHONE #

—

VIN #

Vehicle Identification Number. When the IVCS unit is
replaced, VIN # is written in the memory of the
replaced unit by transmitting data from the Communi-
cator Response Center.

NOTE:
No data can be changed in this CONSULT-II mode.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

INFINITI COMMUNICATOR (IVCS)

CONSULT-II (Cont’d)

EL-367

Trouble Diagnoses

NBEL0184

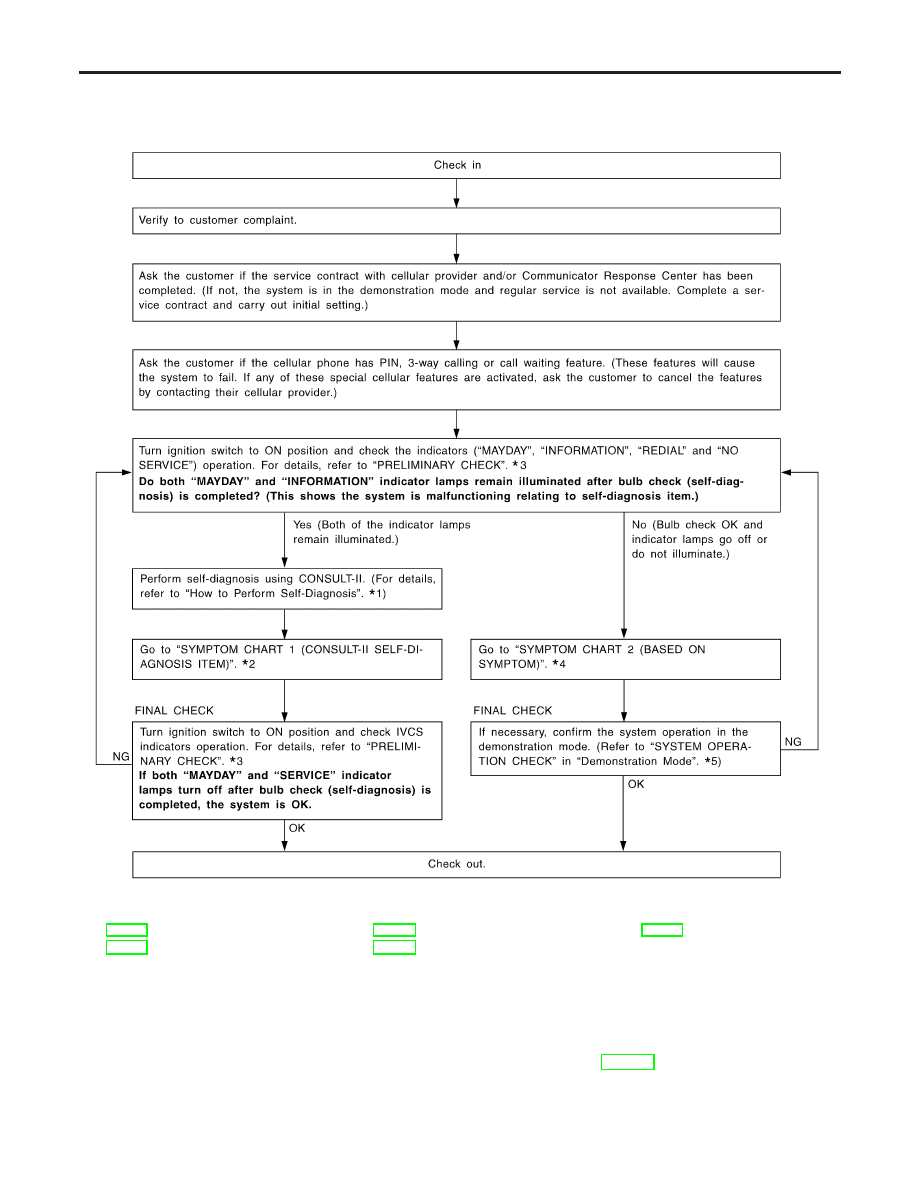

WORK FLOW

NBEL0184S01

SEL101WA

*1: EL-364
*2: EL-369

*3: EL-369
*4: EL-370

*5: EL-379

WARNING:

I

Whenever possible, set the system to “Demonstration
mode” if INFINITI Communicator system needs to be acti-
vated during service procedures. (For details of the dem-
onstration mode, refer to EL-379.)

I

If you activate the INFINITI Communicator system (when
the system is not in the demonstration mode), the Com-
municator Response Center operator may dispatch police.
