Infiniti QX4 (R50). Manual - part 385

After selecting memory, push SEND/END switch to make a
call.

NOTE:
Memory switches are not functional unless handset is
installed.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

INFINITI COMMUNICATOR (IVCS)

System Description (Cont’d)

EL-357

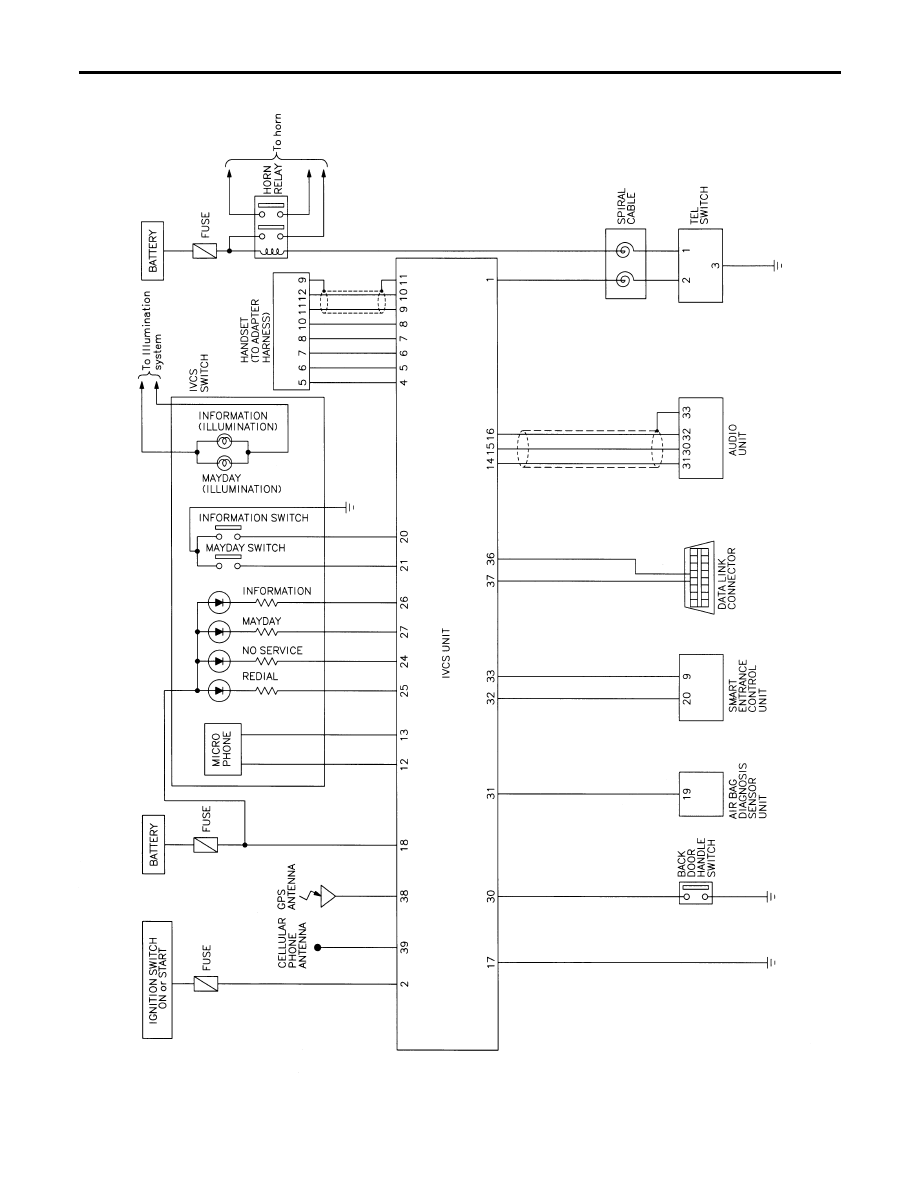

Schematic

NBEL0181

MEL867L

INFINITI COMMUNICATOR (IVCS)

Schematic

EL-358

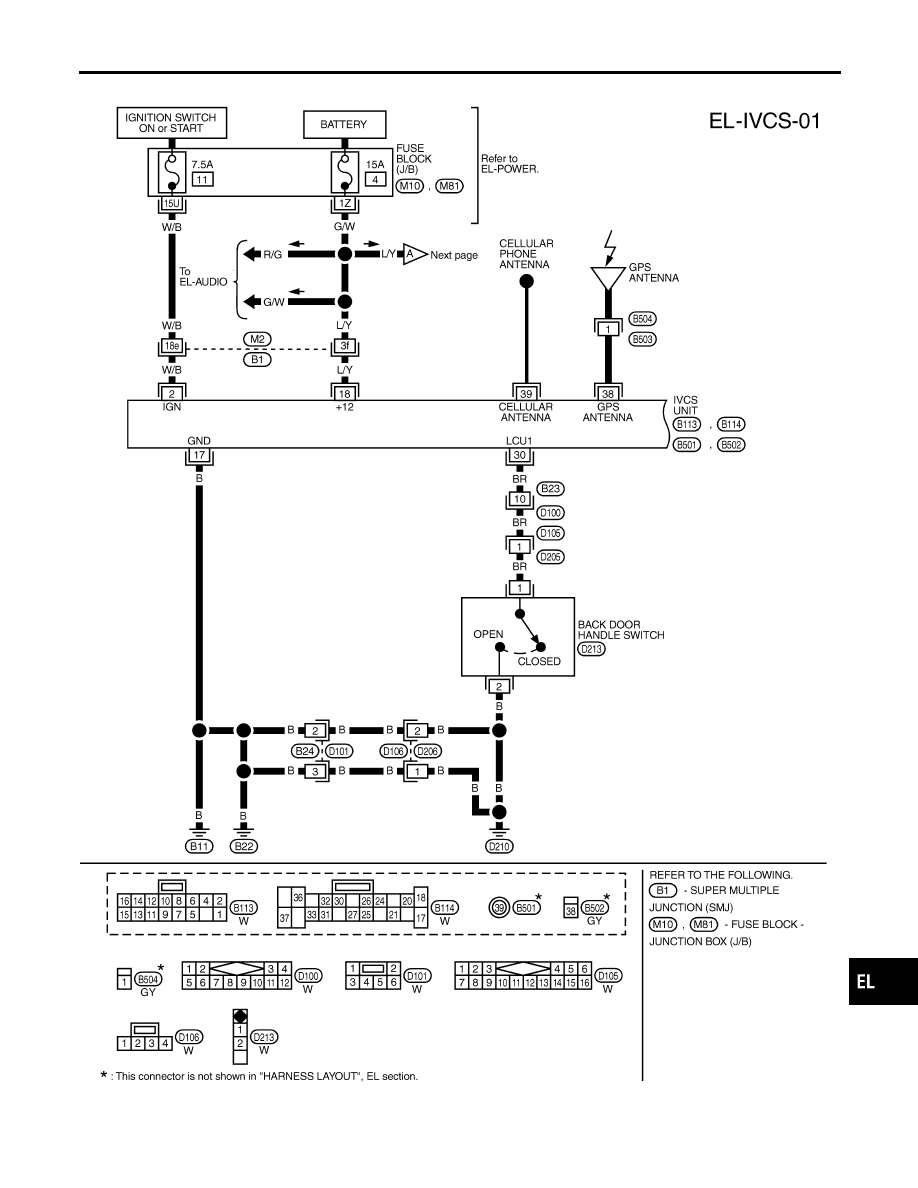

Wiring Diagram — IVCS —

NBEL0182

MEL868L

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

INFINITI COMMUNICATOR (IVCS)

Wiring Diagram — IVCS —

EL-359

MEL869L

INFINITI COMMUNICATOR (IVCS)

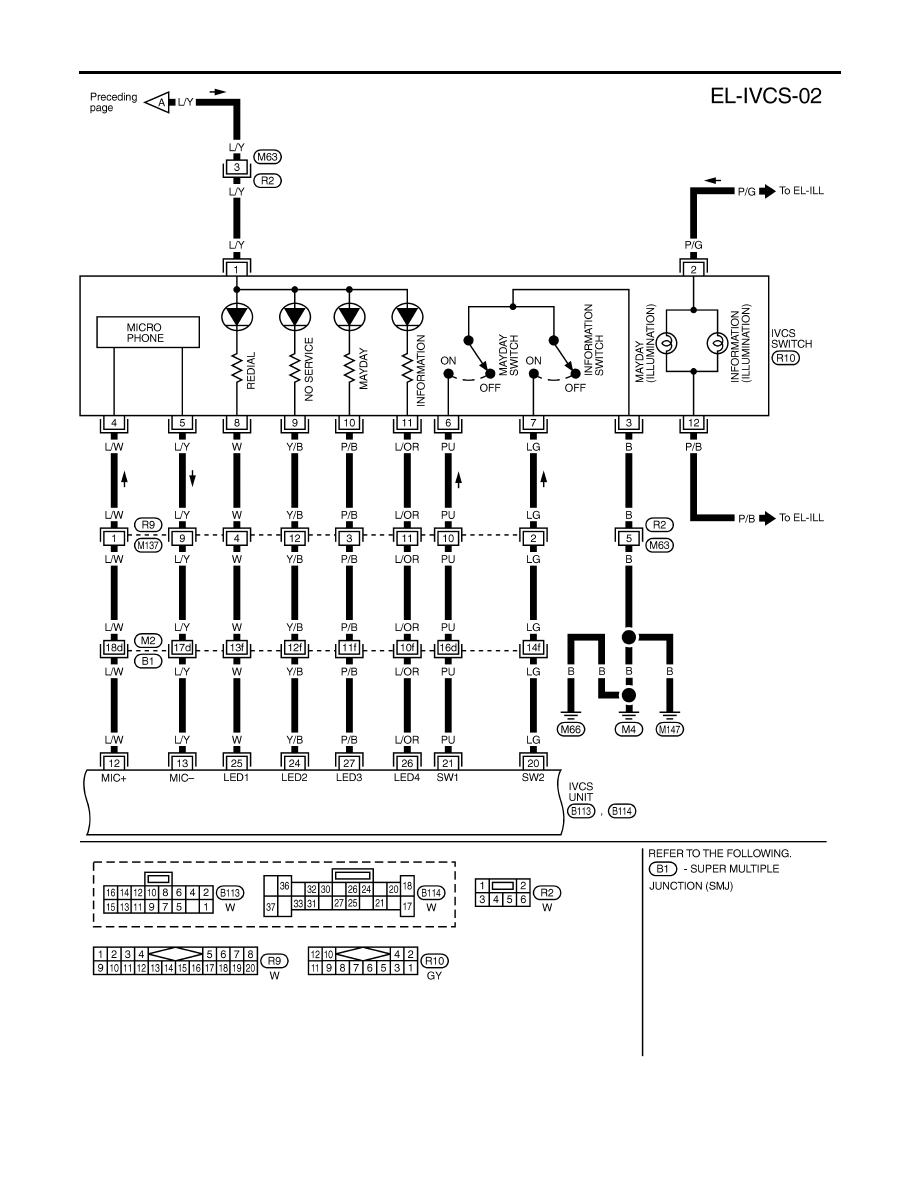

Wiring Diagram — IVCS — (Cont’d)

EL-360
