The vehicle location data is calculated using GPS.

I

The vehicle ignition switch must be turned to the ON position
to obtain the vehicle location. (This is because the system is
in the sleep mode when the ignition switch is OFF.)

I

Once this function starts up, regardless of the ignition switch
position, the system keeps transmitting the vehicle location
until the cancel signal is transmitted from the Communicator
Response Center.

I

While this function is operating, the operator can covertly moni-
tor what is happening inside the vehicle through the hands-free
microphone.

Alarm Notification

NBEL0180S0405

I

When theft warning system sounds an alarm for more than 7
seconds because of improper access, the alarm signal is
transmitted from the smart entrance control unit to the IVCS
unit, and the system executes automatic dialing to the Com-
municator Response Center.
If the alarm is reset before 7 seconds has elapsed, the
INFINITI Communicator will not place a call to the Communi-
cator Response Center.

I

This function operates regardless of ignition switch position.

I

While this function is operating, the operator can covertly moni-
tor what is happening inside the vehicle through the hands-free
microphone.

Remote Door Unlock

NBEL0180S0406

I

When the door is locked with the key inside the vehicle, the
door can be unlocked by contacting the Communicator
Response Center. (Proof that the person calling is the owner
must be received by the Communicator Response Center.)

I

When the ignition key is in the “OFF” position, the system is in
the sleep mode. Therefore, back door outside handle must be
pulled to wake up the system.

I

To perform remote door unlock, call the Communicator
Response Center and follow the operator’s instructions.

NOTE:

I

When the system contacts the Communicator Response
Center, data including the vehicle location is transmitted
to the Communicator Response Center.

I

Communication with the Communicator Response Center
is not completed until the completion signal is transmitted
from the Communicator Response Center. (Any calls to
the Communicator Response Center can only be termi-
nated by Communicator Response Center.)

I

Functions other than alarm notification and remote door
unlock operate while the ignition switch is ON and only for
three minutes after the switch is turned OFF.

I

Once a call to the Communicator Response Center is
made, the communication continues regardless of the
ignition key switch position.

I

All the voice communication with the Communicator
Response Center is made through the hands-free tele-
phone.

I

When the INFINITI Communicator system is activated, the
handset does not function.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

INFINITI COMMUNICATOR (IVCS)

System Description (Cont’d)

EL-353

DATA TRANSMITTING

NBEL0180S05

When contact to the Communicator Response Center is made,
vehicle sends electrical data including type of activation (i.e., emer-
gency call or alarm notification), vehicle location, time, etc.

SLEEP/WAKE UP CONTROL

NBEL0180S06

3 minutes after the ignition switch is turned OFF, the system goes
into the SLEEP MODE to save battery power supply. Communica-
tion with Communicator Response Center is not available in the
SLEEP MODE.
To wake up the system, perform either of the following operations.

I

Turn Ignition switch ON.

I

Pull back door outside handle for more than 10 seconds.
(Operation for door unlock function)

SEL532V

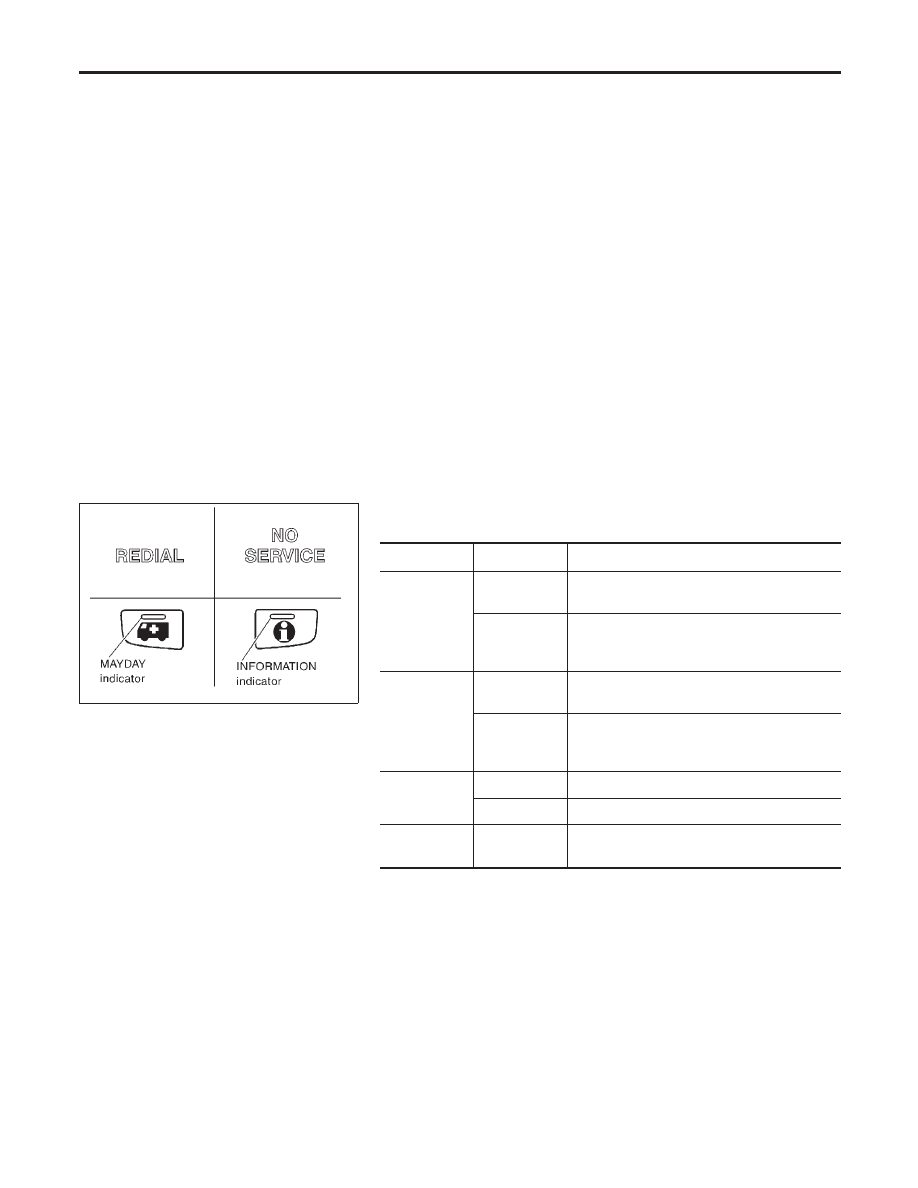

INDICATOR LAMPS OPERATION

NBEL0180S07

The system status is displayed as below by the indicator lamps.

Indicator

Condition

Description

MAYDAY

Blinks.

System is trying to acquire an available cellu-
lar channel by “Mayday” switch operation.

Lights up.

(See NOTE.)

System is connected to a cellular channel and
is communicating information to the Commu-
nicator Response Center.

INFORMA-
TION

Blinks.

System is trying to acquire an available cellu-
lar channel by “Information” switch operation.

Lights up.

(See NOTE.)

System is connected to a cellular channel and
is communicating information to the Commu-
nicator Response Center.

REDIAL

Lights up.

Re-dialing

Blinks.

Waiting for re-dial

NO SERVICE

Lights up.

Out of CELLULAR PHONE service area or
signal is too weak.

NOTE:

I

When connection to Communicator Response Center by
re-dial ends in failure, all the indicators are turned off.

I

All indicators illuminate for up to 30 seconds or more
when ignition switch is turned from OFF to ON and the
system performs a self check.

I

If both of MAYDAY and INFORMATION indicators do not
turn off 30 seconds or more after the ignition switch is
turned to ON, the system is malfunctioning.

AUTOMATIC RE-DIAL/AUTO RESET TO READY

NBEL0180S08

I

When INFINITI Communicator tries to contact the Communi-
cator Response Center, but the cellular network is busy, the
system attempts to dial for up to 2 hours. This time varies

INFINITI COMMUNICATOR (IVCS)

System Description (Cont’d)

EL-354

greatly depending on the cellular network and cellular signal
strength. The system resets to ready when the system com-
pletes the dialing attempts. The vehicle owner can press the
button again if he or she still needs to contact the Communi-
cator Response Center.

I

INFINITI Communicator automatically redials if communication
between the vehicle owner and Communicator Response Cen-
ter is lost for some reason.

I

The only way for a transmission to be officially terminated is for
the Communicator Response Center to send an end transmis-
sion signal, which turns off the indicator in the switch. (Com-
munication with Communicator Response Center can not be
terminated by the occupant.)

I

If the vehicle owner start the engine during a call, the conver-
sation may be interrupted. When this happens the system may
try to resume transmission once after the engine has been
started.

SEL526V

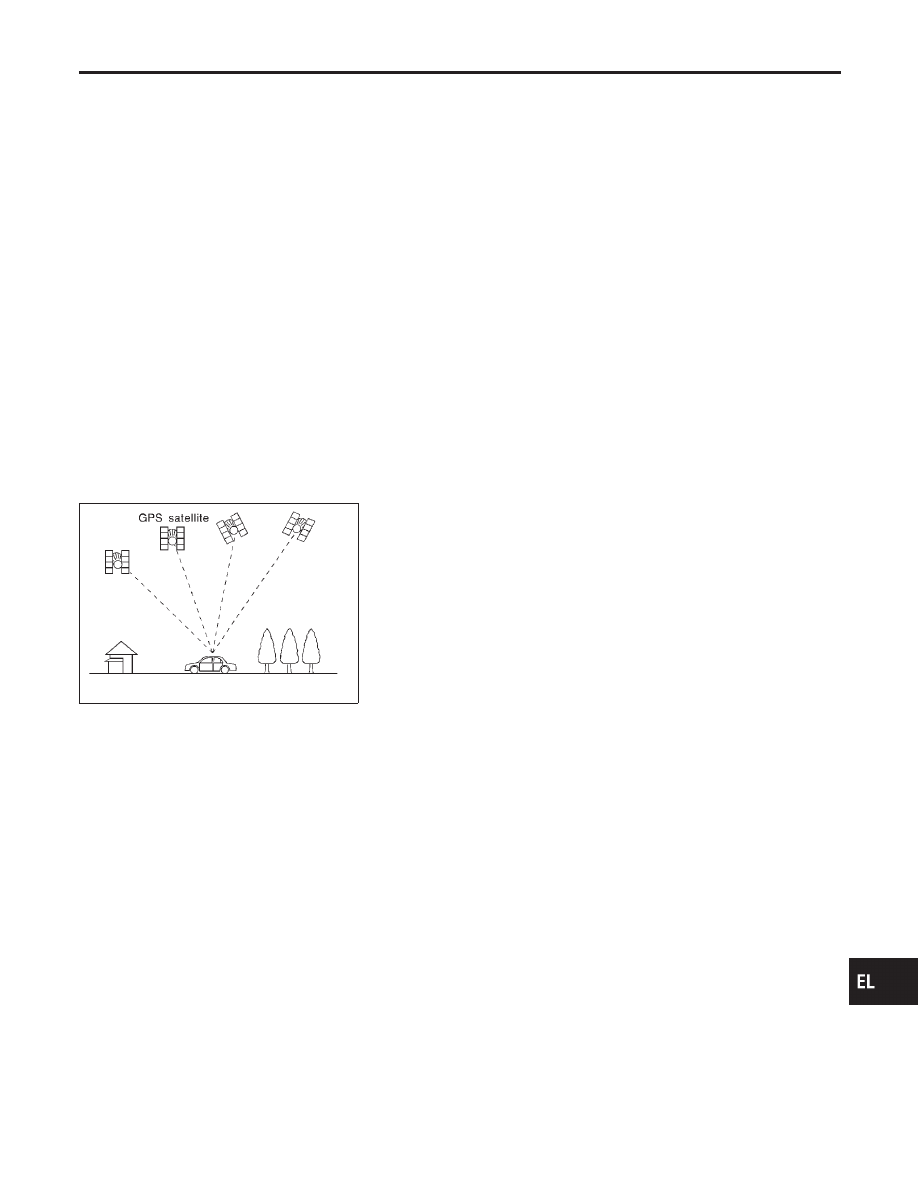

GPS (GLOBAL POSITIONING SYSTEM)

NBEL0180S09

GPS is the global positioning system developed and operated by
the US Department of Defense. GPS satellites (NAVSTAR) trans-
mit radio waves and orbit around the earth at an altitude of approxi-
mately 21,000 km (13,000 miles).
GPS receiver calculates the three-dimensional position of the
vehicle (latitude, longitude, and altitude from the sea level) by the
time difference of the radio wave arriving from more than four GPS
satellites (three-dimensional positioning).
When the radio wave is received from only three GPS satellites, the
two-dimensional position (latitude and longitude) is calculated,
using the altitude from the sea level data calculated by using four
GPS satellites (two-dimensional positioning).
Positioning capability is degraded in the following cases.

I

In two-dimensional positioning, when the vehicle’s altitude
from the sea level changes, the precision becomes lower.

I

The location detection performance can have an error of about
100 m (300 ft) even in three-dimensional positioning with high
precision. Because the precision is influenced by the location
of GPS satellites used for positioning, the location detection
performance may drop depending on the location of GPS sat-
ellites.

I

When the radio wave from GPS satellites cannot be received,
for example, when the vehicle is in a tunnel, in a parking lot
inside building, under an elevated superhighway or near strong
power lines, the location may not be detected. Turbulent/
electric weather conditions may also affect positioning perfor-
mance. If something is placed on the antenna, the radio wave
from GPS satellites may not be received.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

INFINITI COMMUNICATOR (IVCS)

System Description (Cont’d)

EL-355

SEL100W

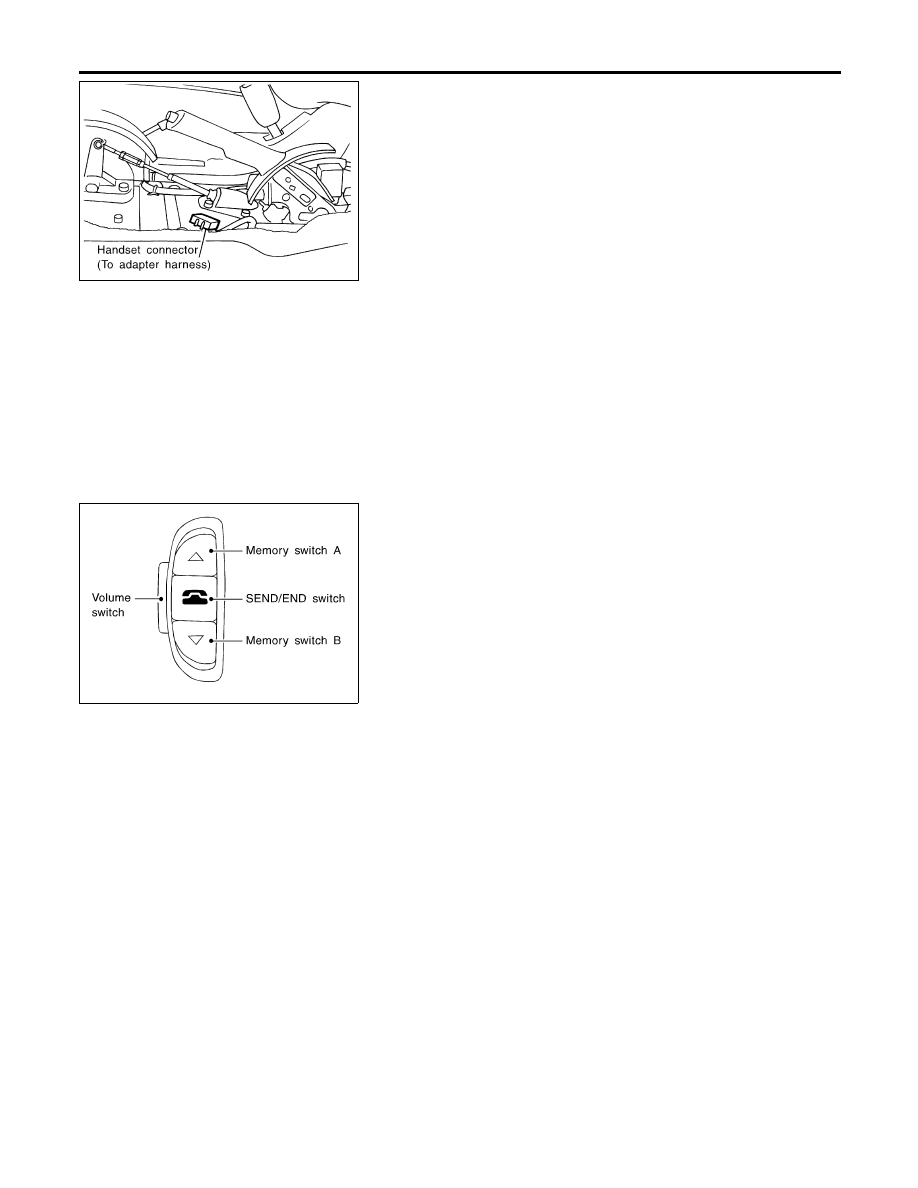

HANDSET

NBEL0180S10

NOTE:

I

If an optional handset is installed, INFINITI Communicator can
be used as a normal cellular phone.

I

If INFINITI Communicator is activated when INFINITI Commu-
nicator system’s cellular phone is in use, the current phone
transmission will be cut and INFINITI Communicator will dial
the Communicator Response Center. The cellular handset will
be disabled, and communication with the Communicator
Response Center operator will be carried out through the
hands-free microphone.

I

After communication with Communicator Response Center is
finished, the handset last number memory will be erased.

I

While INFINITI Communicator is activated, the handset
becomes inoperative and all communication with the operator
is accomplished via the hands-free phone. When an activation
is terminated, the handset will be unlocked.

SEL588VA

TEL SWITCH

NBEL0180S11

When any of the TEL switches is pressed, the TEL switch which is
combined with the multiplex transmitting unit sends operational
commands to the IVCS unit. TEL switch has following three func-
tions.

I

Volume adjust

I

Placing re-dial call

I

Placing memorized call (The telephone numbers are stored in
the handset. A maximum of 6 memories are operative.)

VOLUME Switch

NBEL0180S1103

Voice volume from the front RH speaker can be adjusted by using
the VOLUME switch.

SEND/END Switch Operation (Without Navigation
System)

NBEL0180S1101

I

When a call is received, press SEND/END switch to permit
conversation.

I

At the completion of the conversation, press the SEND/END
switch to terminate the call.

I

To re-dial the last phone number, press SEND/END switch.

MEMORY Switch Operation (Without Navigation
System)

NBEL0180S1102

I

A maximum of 6 telephone numbers which stored in the
memory of the handset can be dialed by MEMORY switch
operation.

I

The last phone number is erased if the ignition switch is turned
off or if the INFINITI Communicator system has been activated.

I

For the procedure to input telephone numbers, refer to the
handset operation manual.

I

To select memory 1 to 6, push MEMORY switch A or B. Every
push on the switch changes the memory as follows.
SWITCH A: Memory 1

,

2

,

3

,

OFF

SWITCH B: Memory 4

,

5

,

6

,

OFF

INFINITI COMMUNICATOR (IVCS)

System Description (Cont’d)
