Infiniti QX4 (R50). Manual - part 312

MEL776L

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

PARKING, LICENSE AND TAIL LAMPS

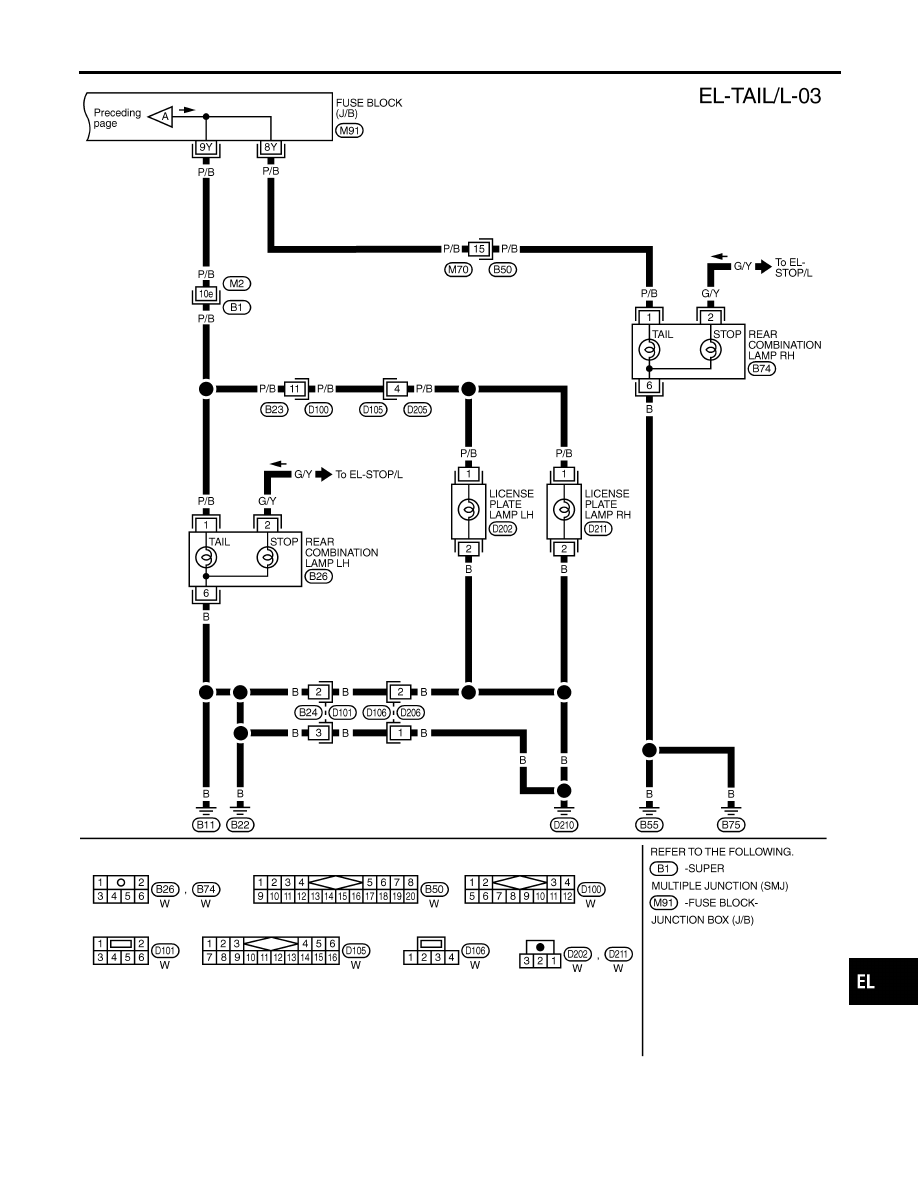

Wiring Diagram — TAIL/L — (Cont’d)

EL-65

Trouble Diagnoses

NBEL0164

Symptom

Possible cause

Repair order

No lamps operate (including head-
lamps).

1. 7.5A fuse
2. Lighting switch
3. Headlamp battery saver control

unit

1. Check 7.5A fuse [No. 24, lacated in fuse block

(J/B)]. Verify battery positive voltage is present at
terminal 7 of headlamp battery saver control unit.

2. Check lighting switch.
3. Check headlamp battery saver control unit. (EL-42)

No parking, license and tail lamps
operate, but headlamps do operate.

1. 10A fuse
2. Tail lamp relay
3. Tail lamp relay circuit
4. Lighting switch
5. Lighting switch circuit
6. Headlamp battery saver control

unit

1. Check 10A fuse (No. 61, located in fusible and fuse

block). Verify battery positive voltage is present at
terminals 2 and 3 of tail lamp relay.

2. Check tail lamp relay.
3. Check the following.
a. Harness between headlamp battery saver control

unit terminals 6 and 14 and tail lamp relay terminal
1

b. Harness between tail lamp relay terminal 5 and fuse

block

4. Check lighting switch.
5. Check the following.
a. Harness between lighting switch terminal 11 and

headlamp battery saver control unit terminals 5 and
13

b. Harness between lighting switch terminal 5 and

ground

6. Check headlamp battery saver control unit. (EL-42)

Battery saver control does not
operate properly.

1. RAP signal circuit
2. Driver or passenger side door

switch circuit

3. Lighting switch circuit
4. Headlamp battery saver control

unit

5. Smart entrance control unit

1. Check harness between headlamp battery saver

control unit terminal 10 and smart entrance control
unit terminal 5 for open or short circuit.

2. Check the following.
a. Harness between smart entrance control unit and

driver or passenger side door switch for open or
short circuit

b. Driver or passenger side door switch ground circuit
c. Driver or passenger side door switch.
3. Check the following.
a. Harness between headlamp battery saver control

unit terminals 5 or 13 and lighting switch terminal 11
for open or short circuit

b. Harness between lighting switch terminal 5 and

ground

c. Lighting switch
4. Check headlamp battery saver control unit. (EL-42)
5. Check smart entrance control unit. (EL-324)

PARKING, LICENSE AND TAIL LAMPS

Trouble Diagnoses

EL-66

Wiring Diagram — STOP/L —

NBEL0025

MEL777L

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

STOP LAMP

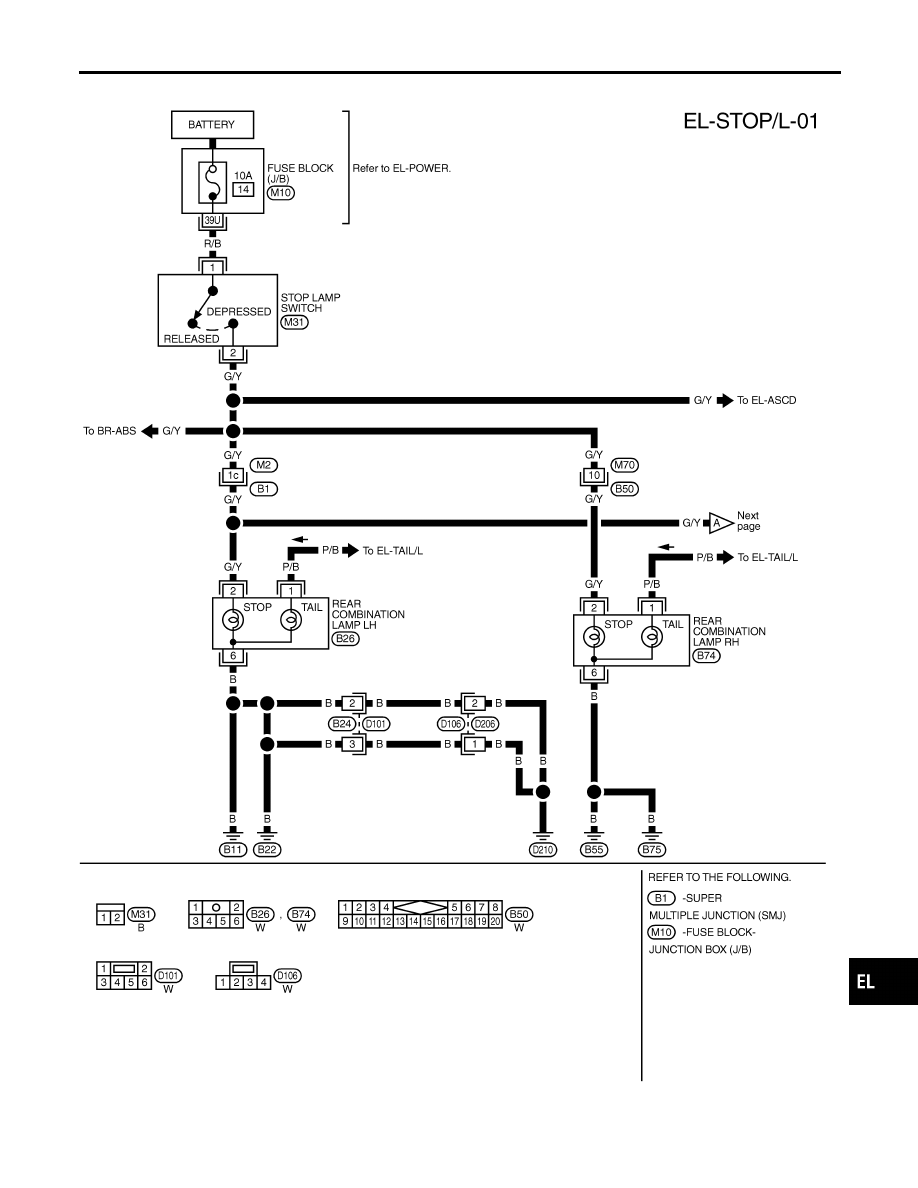

Wiring Diagram — STOP/L —

EL-67

MEL262M

STOP LAMP

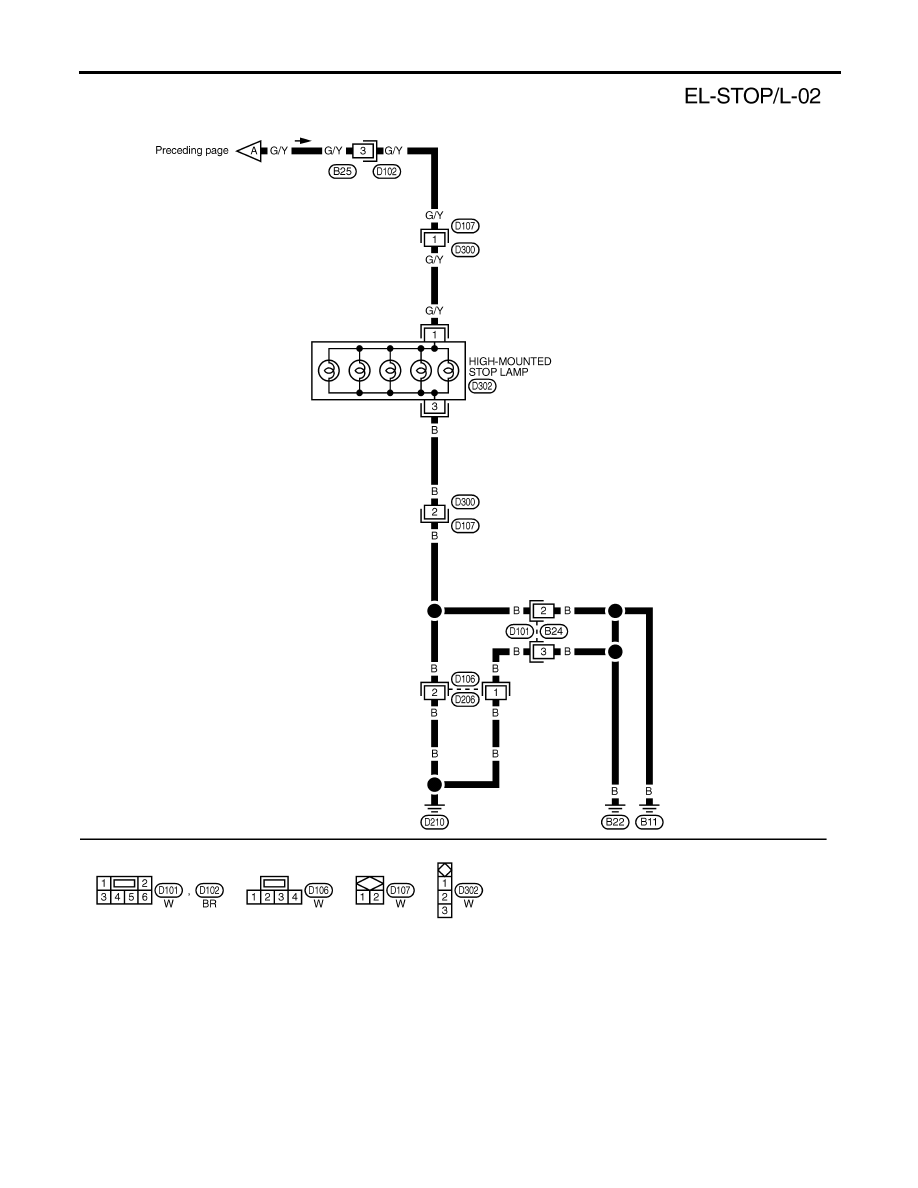

Wiring Diagram — STOP/L — (Cont’d)

EL-68
