Alignment

NBBT0021

I

All dimensions indicated in figures are actual ones.

I

When using a tracking gauge, adjust both pointers to equal length. Then check the pointers and gauge
itself to make sure there is no free play.

I

When a measuring tape is used, check to be sure there is no elongation, twisting or bending.

I

Measurements should be taken at the center of the mounting holes.

I

An asterisk (

★

) following the value at the measuring point indicates that the measuring point on the other

side is symmetrically the same value.

I

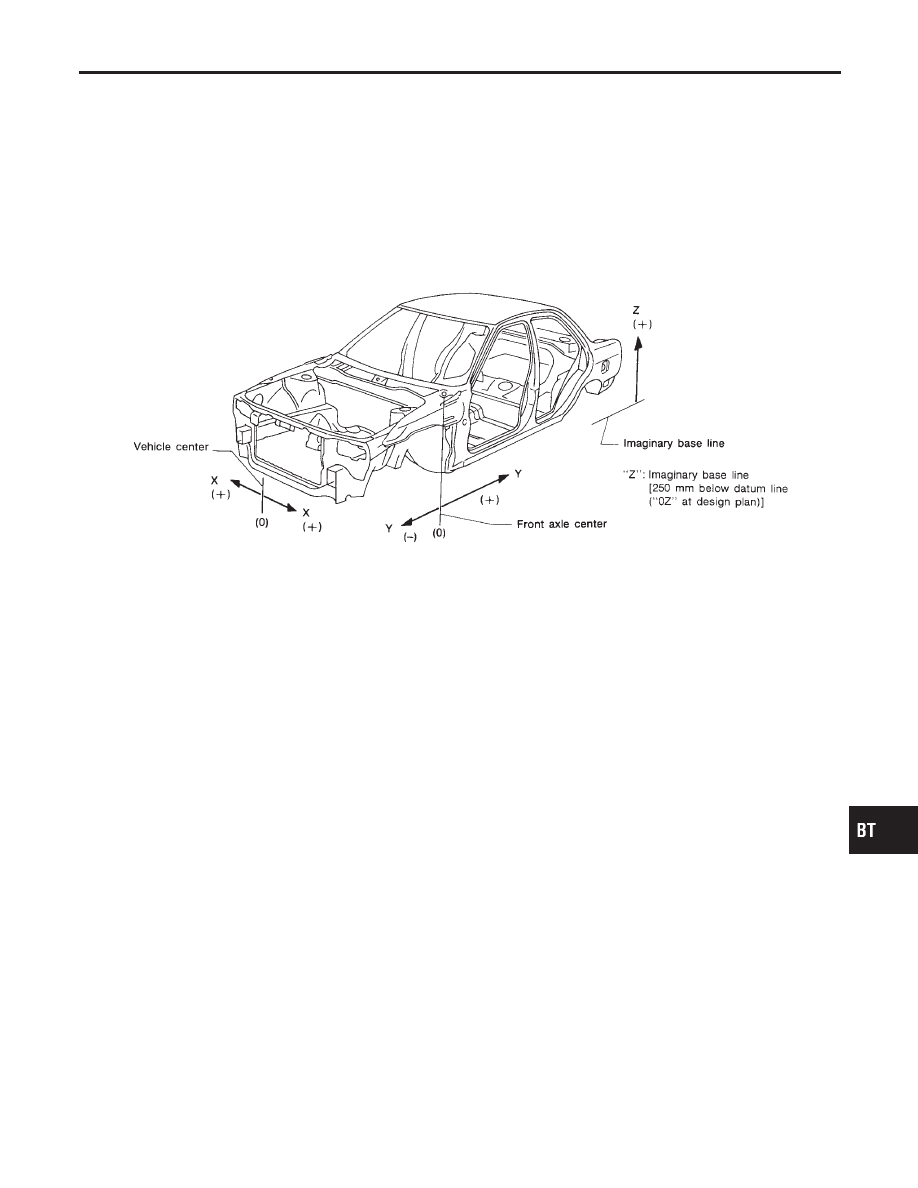

The coordinates of the measurement points are the distances measured from the standard line of “X”, “Y”
and “Z”.

SBF874GD

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

HA

SC

EL

IDX

BODY (ALIGNMENT)

Alignment

BT-57

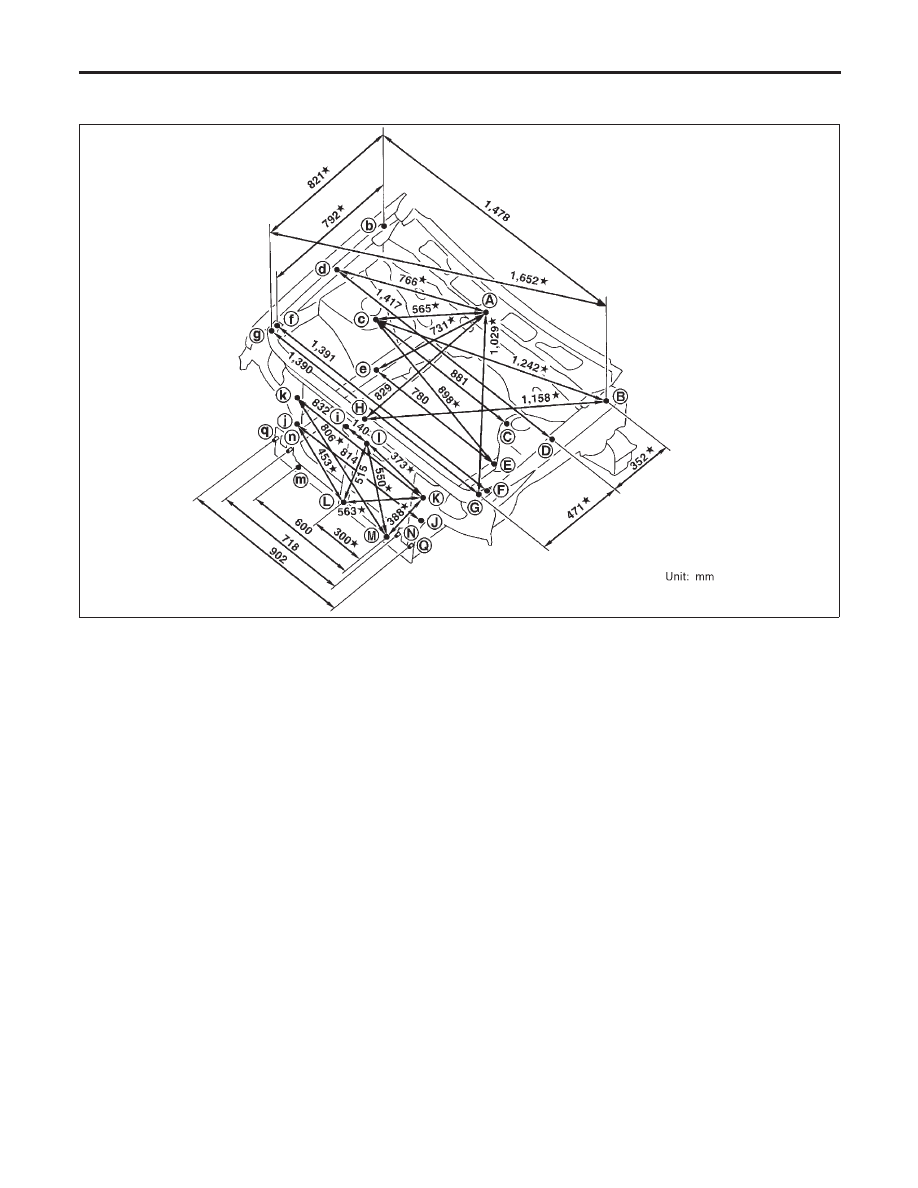

ENGINE COMPARTMENT

NBBT0021S01

Measurement

NBBT0021S0101

SBT194

BODY (ALIGNMENT)

Alignment (Cont’d)

BT-58

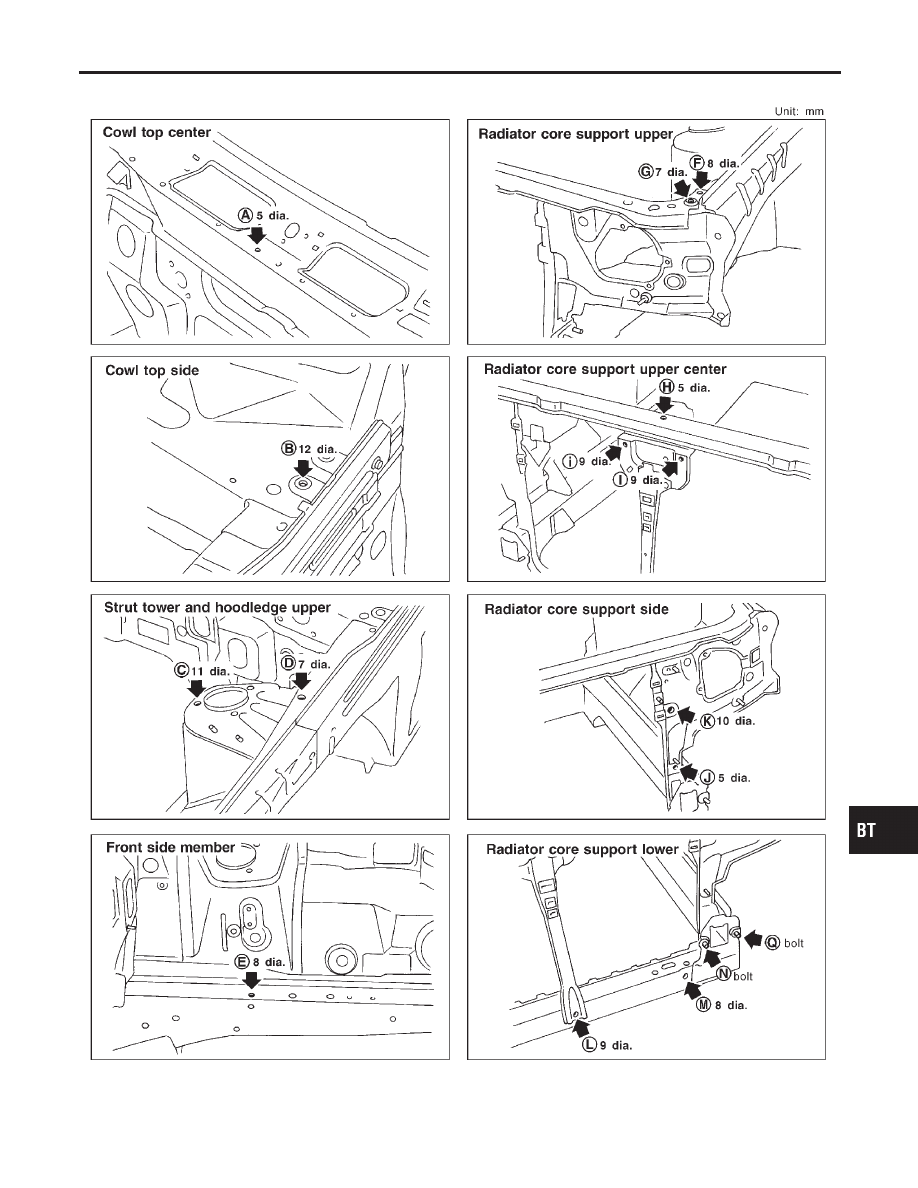

Measurement Points

NBBT0021S0102

SBT195

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

HA

SC

EL

IDX

BODY (ALIGNMENT)

Alignment (Cont’d)

BT-59

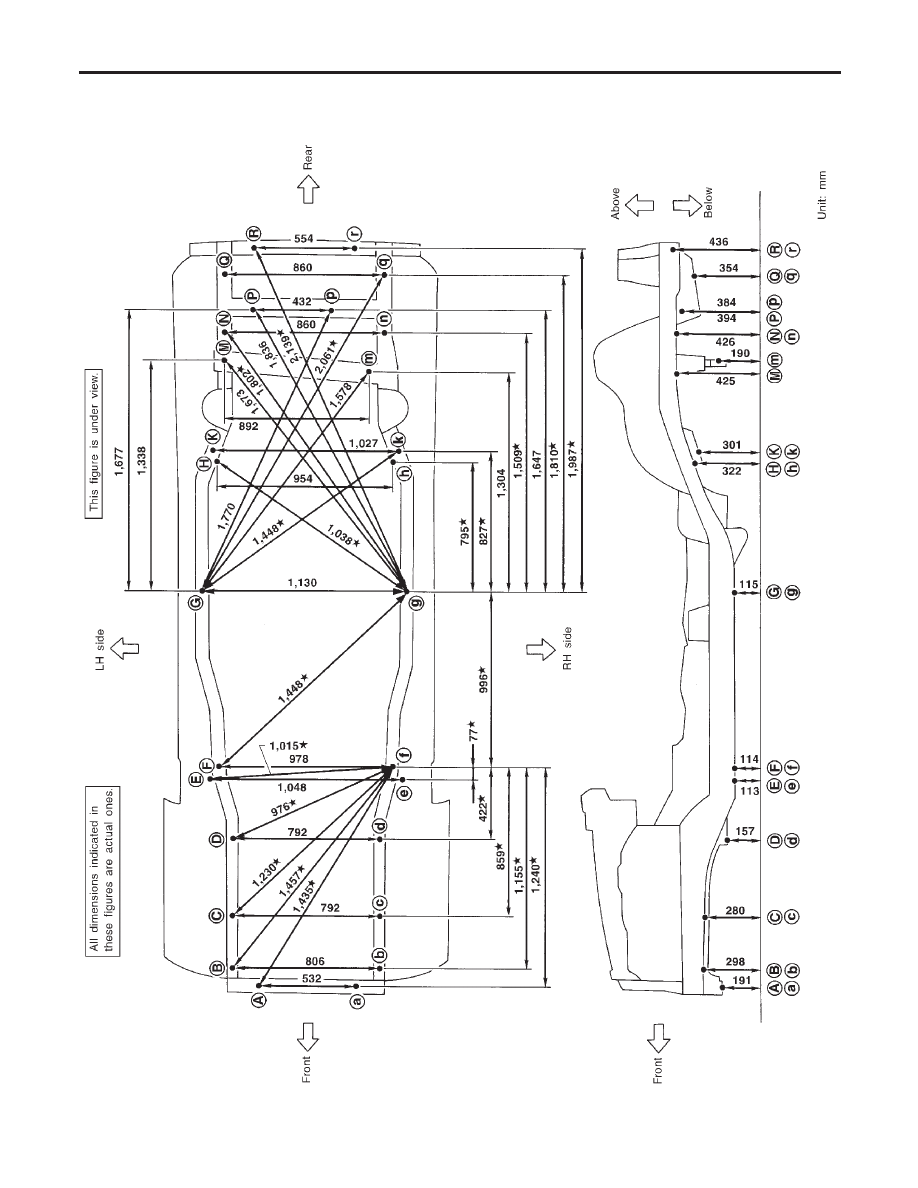

UNDERBODY

NBBT0021S02

Measurement

NBBT0021S0201

SBT360

BODY (ALIGNMENT)

Alignment (Cont’d)

BT-60
