Removal and Installation

NBBT0014

I

When removing or installing the seat trim, carefully handle it to keep dirt out and avoid damage.

★

For Wiring Diagram, refer to EL-181, “POWER SEAT” for details.

CAUTION:

I

Before removing the front seat, turn the ignition switch off, disconnect both battery cables and wait
at least 3 minutes.

I

When checking the power seat circuit for continuity using a circuit tester, do not confuse its con-
nector with the side air bag module connector. Such an error may cause the air bag to deploy.

I

Do not drop, tilt, or bump the side air bag module installed in the seat. Always handle it with care.

SBT066A

SBT067A

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

HA

SC

EL

IDX

FRONT SEAT

Removal and Installation

BT-41

SBT019A

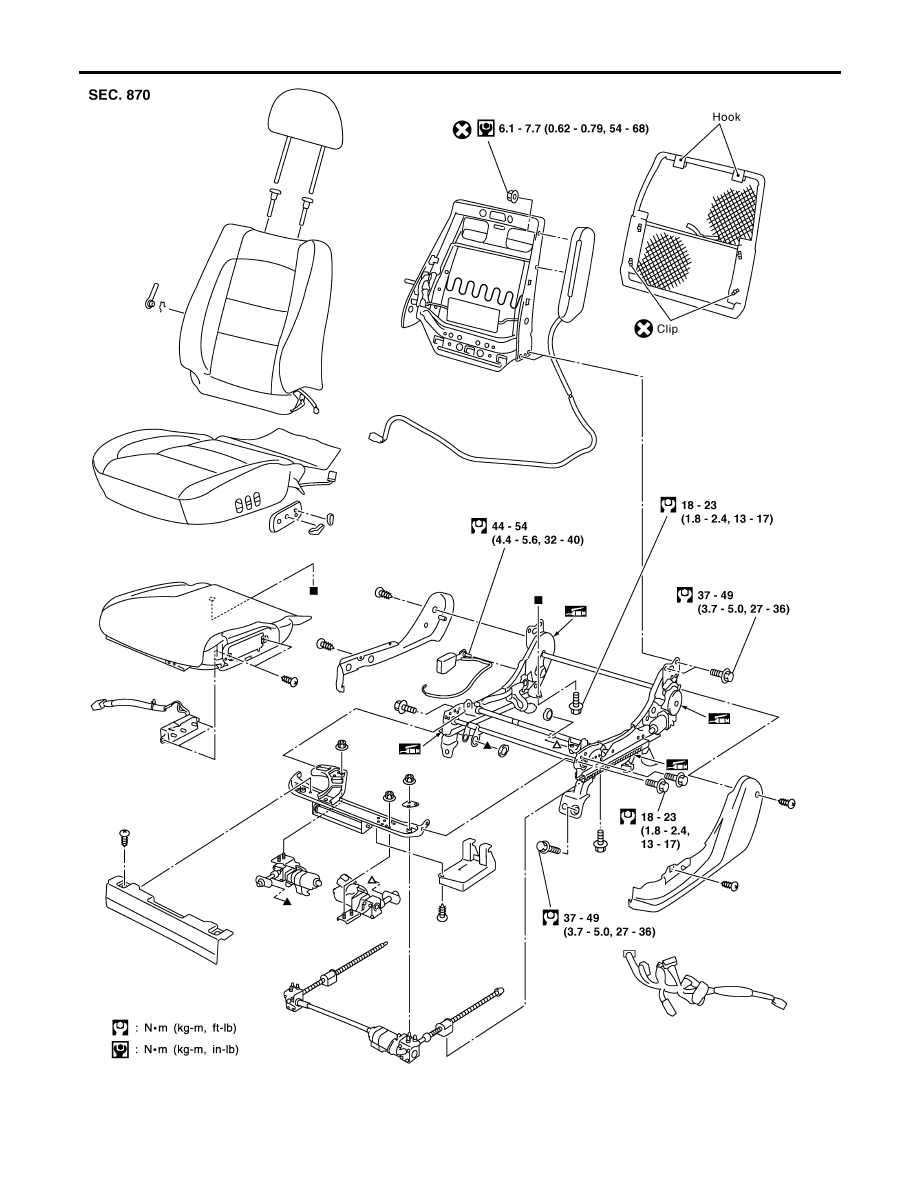

FRONT SEAT

Removal and Installation (Cont’d)

BT-42

HEATED SEAT

=NBBT0014S03

I

When handling seat, be extremely careful not to scratch heating unit.

I

To replace heating unit, seat trim and pad should be separated.

I

Do not use any organic solvent, such as thinner, benzene, alcohol, gasoline, etc. to clean trims.

★

For Wiring Diagram, refer to EL-183, “HEATED SEAT” for details.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

HA

SC

EL

IDX

FRONT SEAT

Removal and Installation (Cont’d)

BT-43

Removal and Installation

NBBT0015

SBT190-A

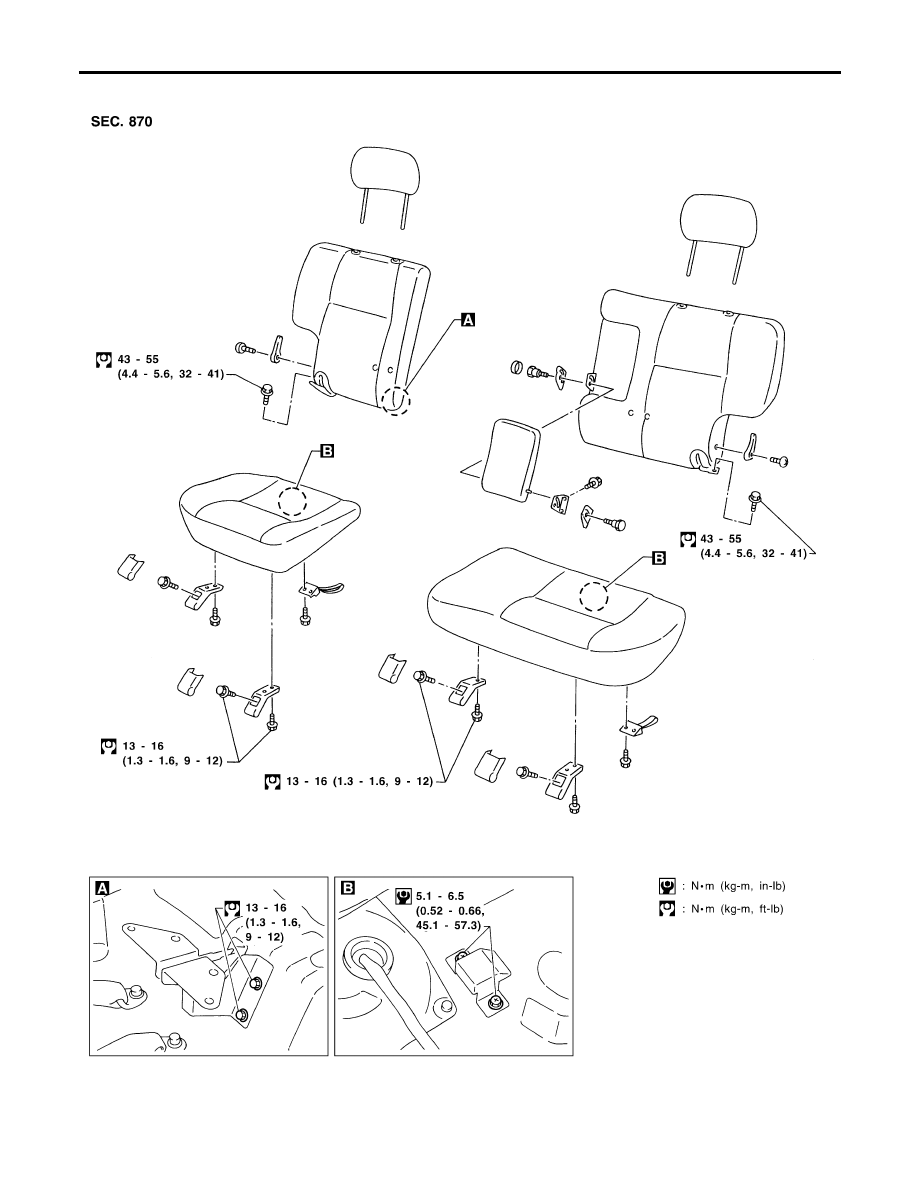

REAR SEAT

Removal and Installation

BT-44
