BODY REAR END AND OPENER

Removal and Installation (Cont’d)

BT-17

Overhaul

NBBT0006

I

For removal of door trim, refer to “DOOR TRIM” (BT-30).

I

After adjusting door or door lock, check door lock operation.

SBT512-B

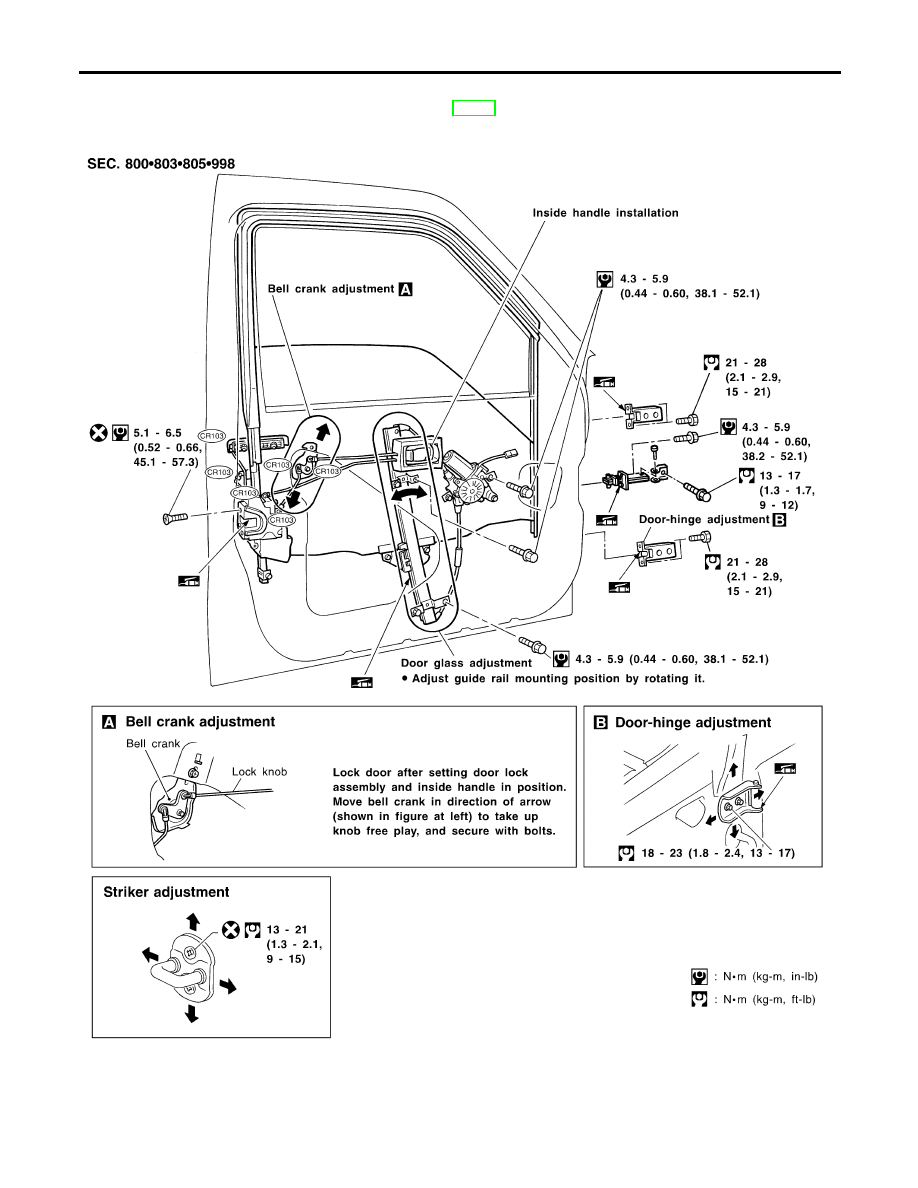

FRONT DOOR

Overhaul

BT-18

Front Door Limit Switch Reset

NBBT0027

RESET CONDITIONS

NBBT0027S01

After each of the following operations are performed, reset the limit
switch (with built-in motor).

I

Regulator removal and installation

I

Removal of motor from regulator

I

Operation of regulator as a single unit

I

Door glass removal and installation

I

Glass run removal and installation

SBT041A

RESET PROCEDURES

NBBT0027S02

After installing parts, proceed as follows:
1.

Close the door window completely.

2.

Press the reset switch and open the door window completely.

3.

Release the reset switch. After making sure the reset switch
has returned to the original position, close the door window
completely.

4.

The limit switch is now reset.

CAUTION:

Be sure to manually open or close the door window. (Do not
use the automatic open-close procedures.)

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

HA

SC

EL

IDX

FRONT DOOR

Front Door Limit Switch Reset

BT-19

Overhaul

NBBT0007

SBT736

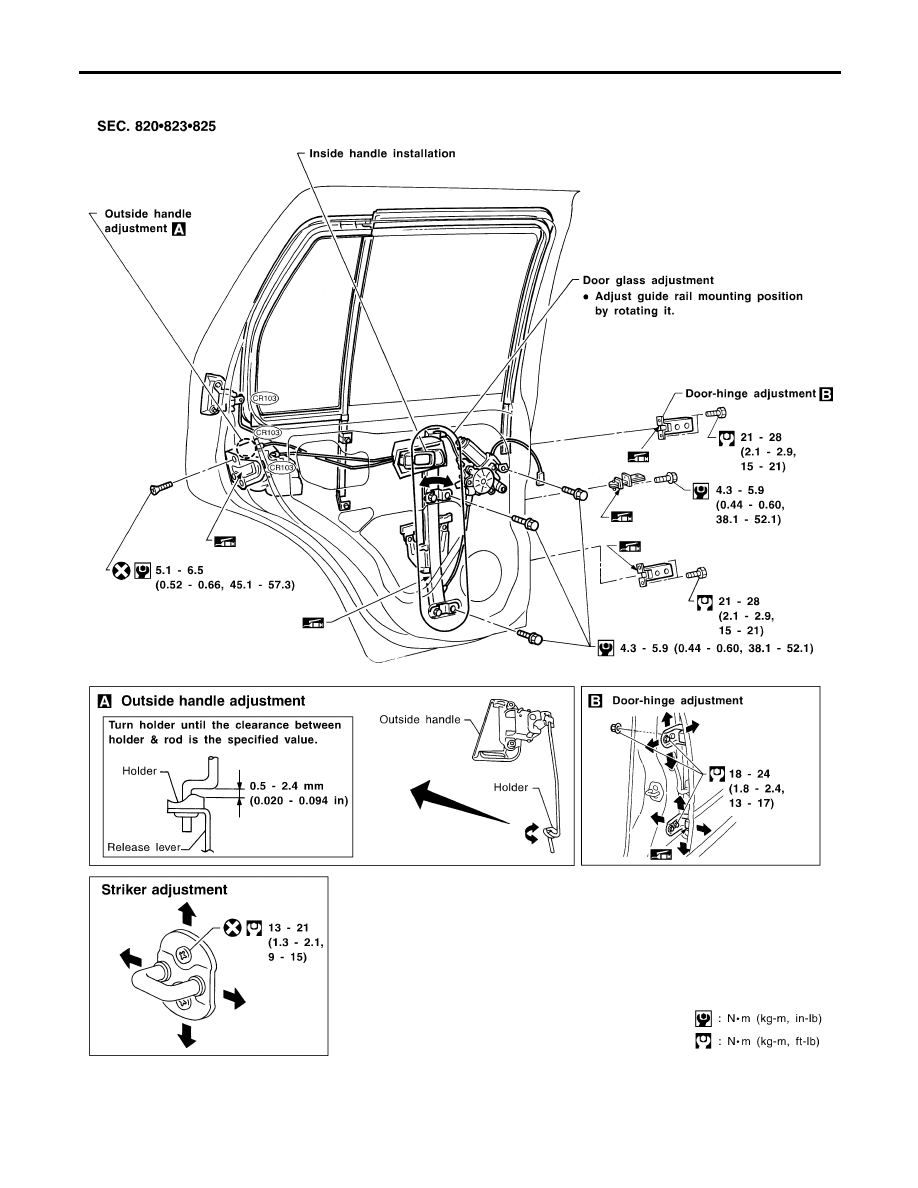

REAR DOOR

Overhaul

BT-20
