SQUEAK AND RATTLE TROUBLE DIAGNOSES

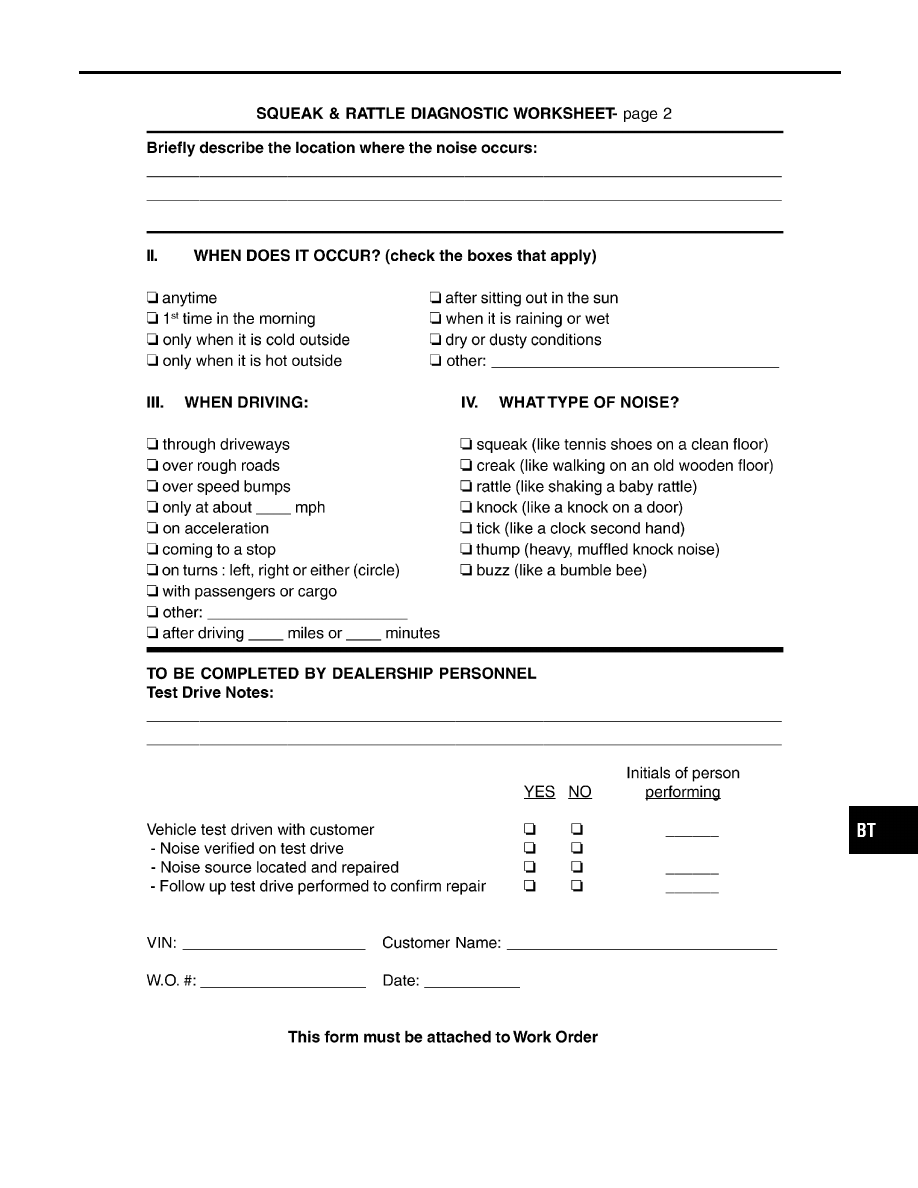

Diagnostic Worksheet (Cont’d)

BT-9

Description

NBBT0003

I

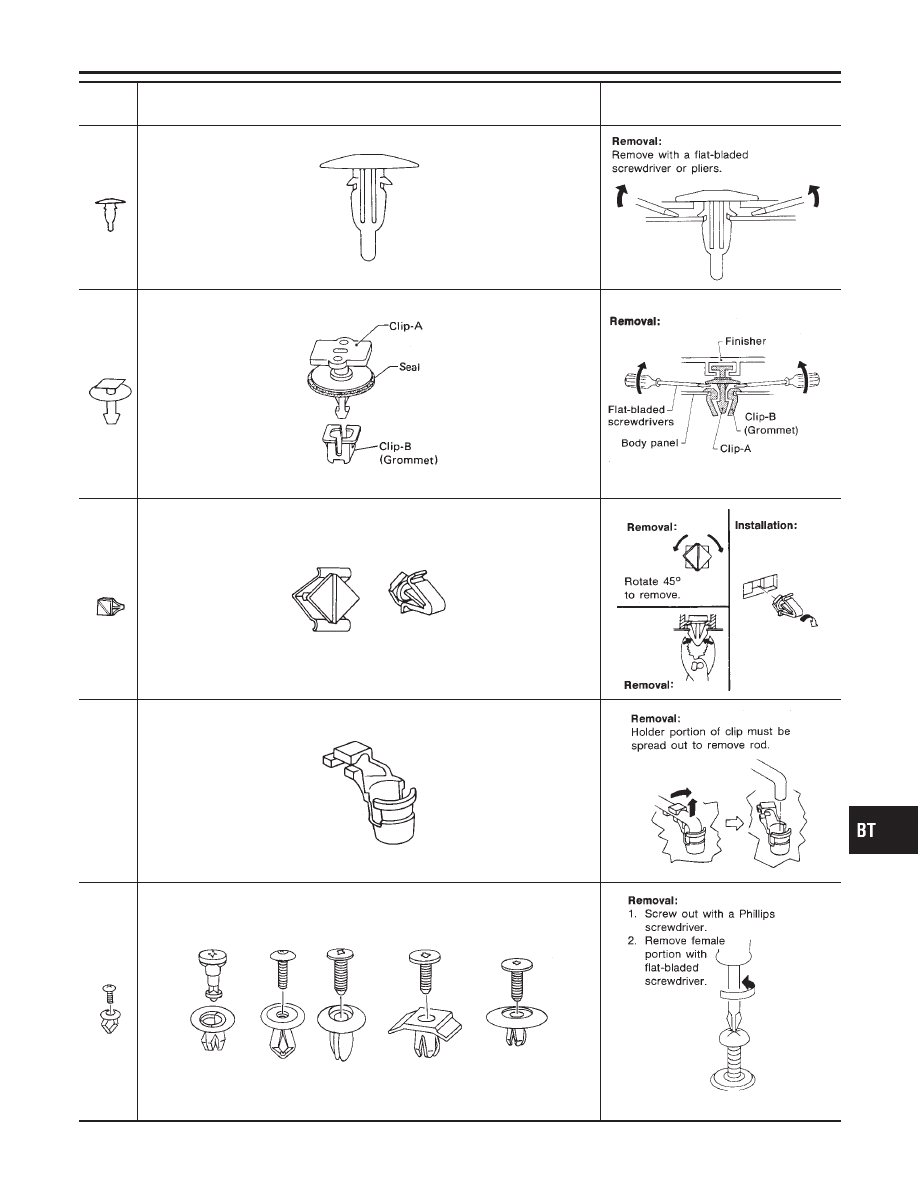

Clips and fasteners in BT section correspond to the following numbers and symbols.

I

Replace any clips and/or fasteners which are damaged during removal or installation.

Symbol

No.

Shapes

Removal & Installation

C101

SBF302H

SBF367BA

C103

SBT095

SBF423H

C203

SBF258G

SBF708E

C205

MBT080A

SBF638CA

CE103

SBF104B

SBF147B

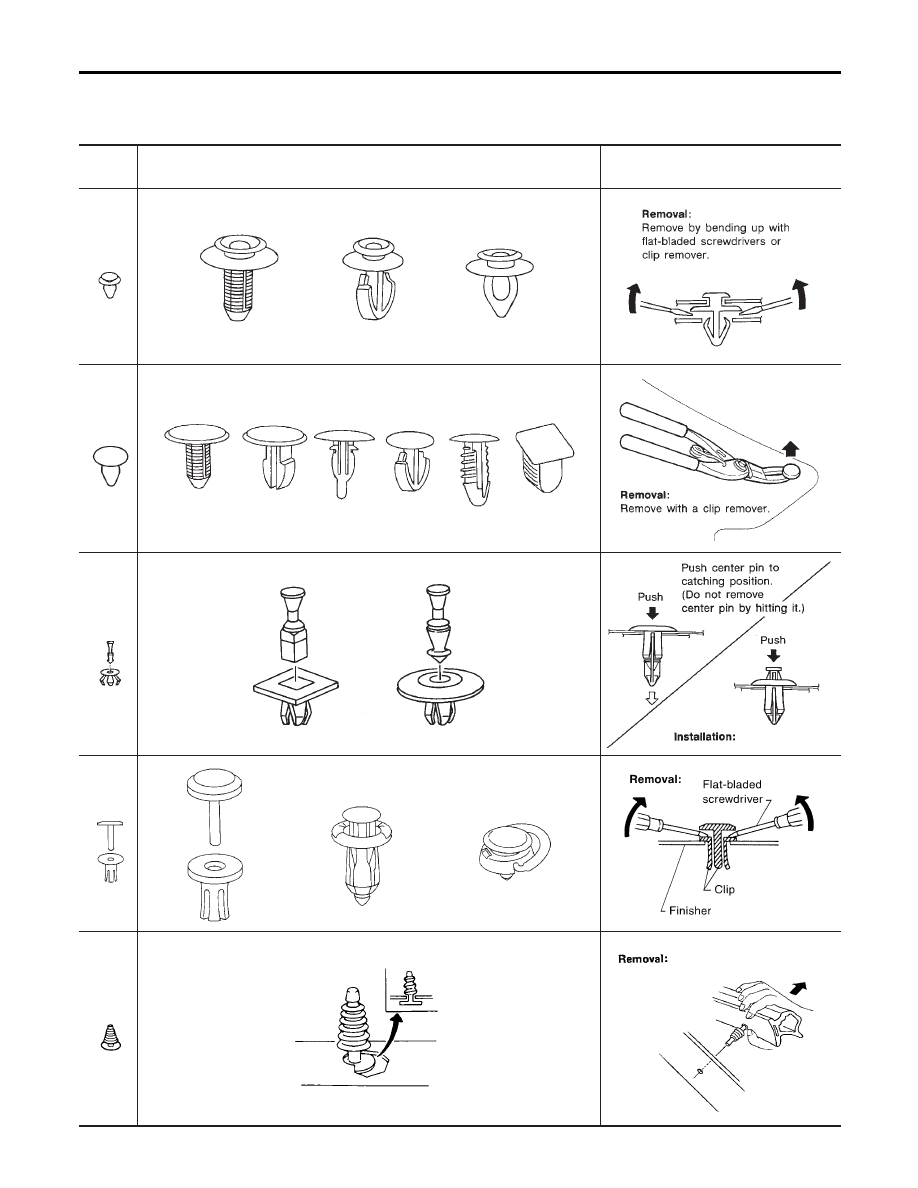

CLIP AND FASTENER

Description

BT-10

Symbol

No.

Shapes

Removal & Installation

CE117

SBF174D

SBF175D

CF109

SBF651B

SBF652B

CG101

SBF145B

SBF085B

CR103

SBF768B

SBF770B

CS101

SBF078B

SBF992G

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

HA

SC

EL

IDX

CLIP AND FASTENER

Description (Cont’d)

BT-11

Removal and Installation

NBBT0004

I

When removing or installing hood, place a cloth or other padding on front fender panel and cowl top. This
prevents vehicle body from being scratched.

I

Bumper fascia is made of plastic. Do not use excessive force and be sure to keep oil away from it.

I

Hood adjustment: Adjust at hinge portion.

I

Hood lock adjustment: After adjusting, check hood lock control operation. Apply a coat of grease to hood
locks engaging mechanism.

I

Hood opener: Do not attempt to bend cable forcibly. Doing so increases effort required to unlock hood.

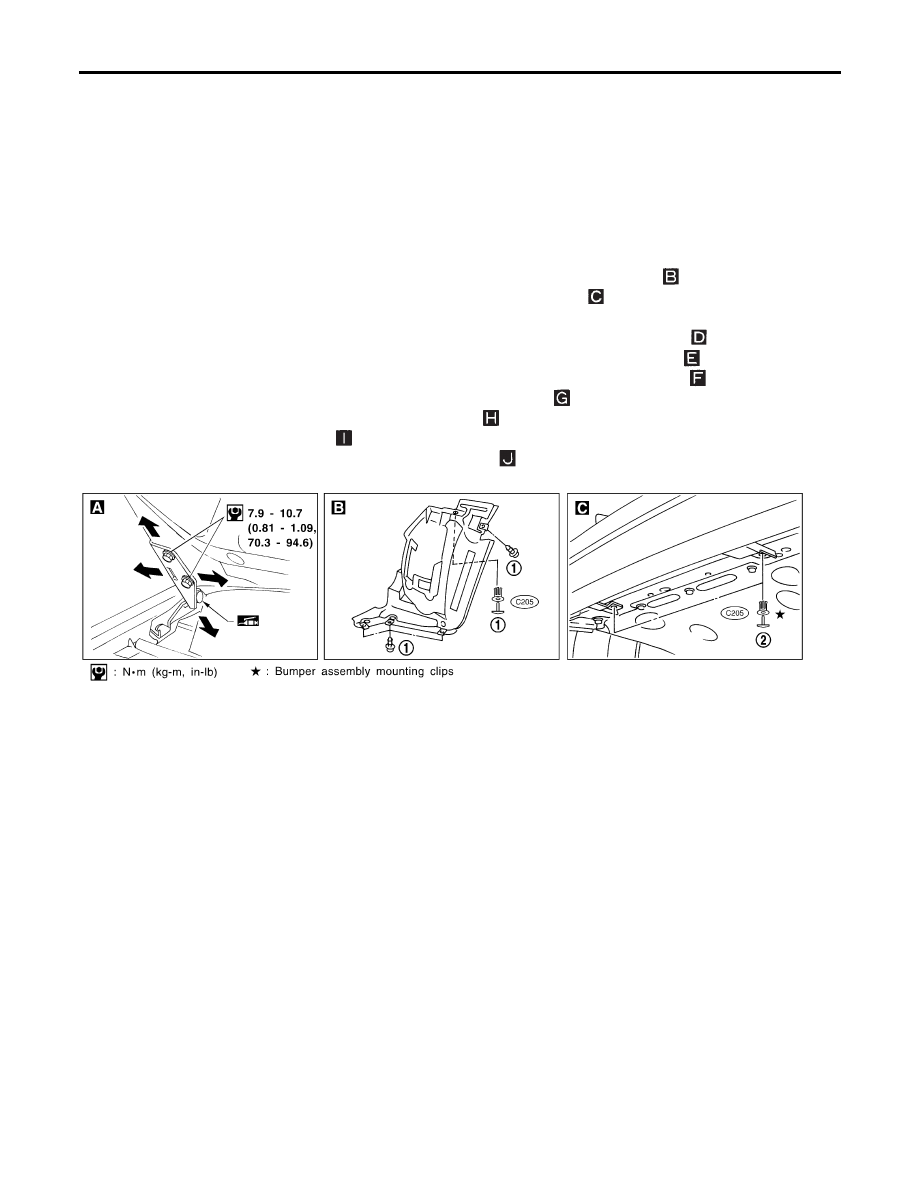

FRONT BUMPER ASSEMBLY

NBBT0004S01

1. Remove screws and clips securing left and right sides of front fender protector.
2. Remove clips securing bumper fascia to radiator core support lower.
3. Remove clips securing radiator grille and remove the radiator grille.
4. Remove finisher and bolts securing left and right fog lamps and remove the lamps.
5. Remove bolts securing left and right radiator grille and remove the radiator grilles.
6. Remove bolts securing license plate bracket and remove the license plate bracket.
7. Remove clips securing bumper fascia to bumper reinforcement.
8. Remove bolts securing front fender to bumper fascia.
9. Extract bumper fascia assembly.
10. Remove bolts and nuts securing bumper reinforcement.
11. Extract bumper reinforcement.

SBT022A

BODY FRONT END

Removal and Installation
