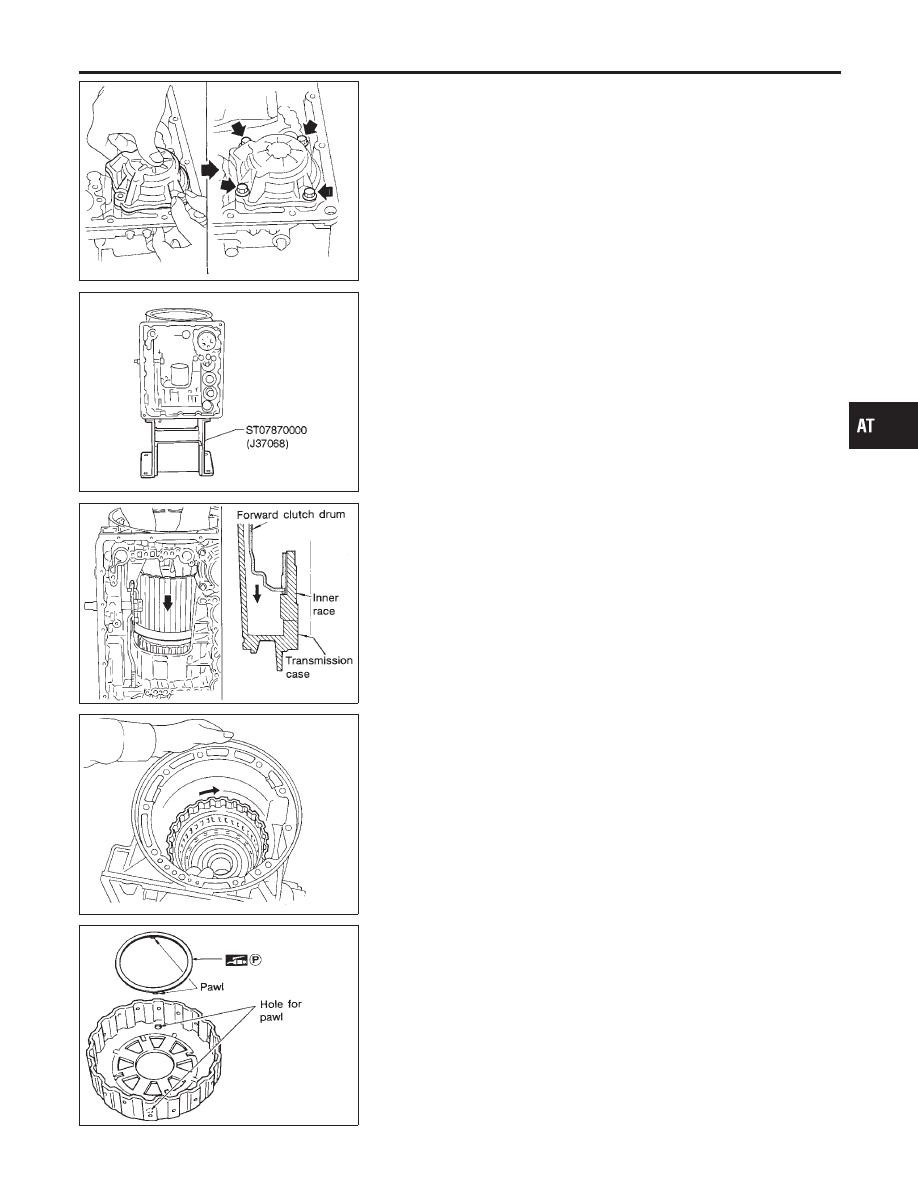

SAT940A

d.

Install band servo retainer onto transmission case.

SAT943A

4.

Install rear side clutch and gear components.

a.

Place transmission case in vertical position.

SAT944A

b.

Slightly lift forward clutch drum assembly. Then slowly rotate it
clockwise until its hub passes fully over clutch inner race inside
transmission case.

SAT945A

c.

Check to be sure that rotation direction of forward clutch
assembly is correct.

SAT946A

d.

Install thrust washer onto front of overrun clutch hub.

I

Apply petroleum jelly to the thrust washer.

I

Insert pawls of thrust washer securely into holes in over-
run clutch hub.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ASSEMBLY

Assembly (1) (Cont’d)

AT-341

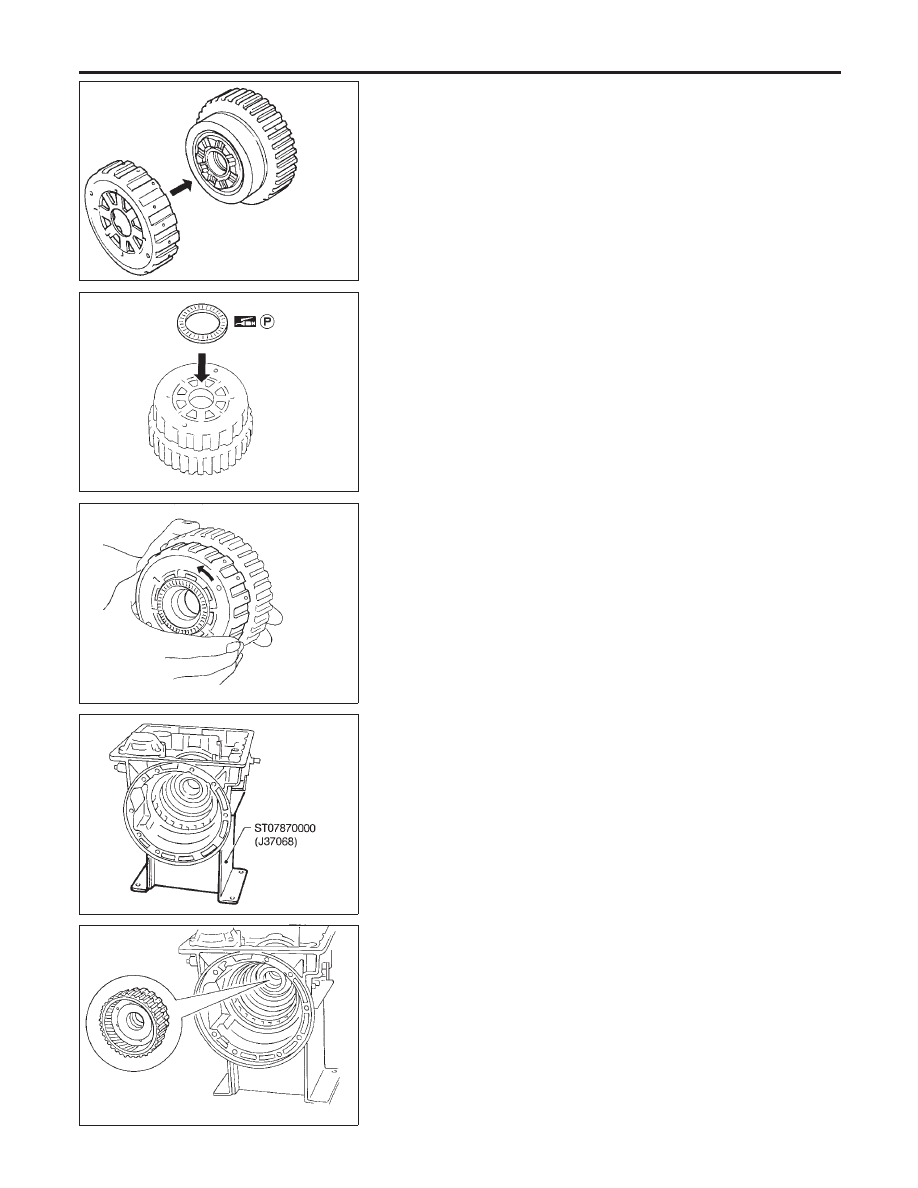

SAT947A

e.

Install overrun clutch hub onto rear internal gear assembly.

SAT948A

f.

Install needle bearing onto rear of overrun clutch hub.

I

Apply petroleum jelly to needle bearing.

SAT949A

g.

Check that overrun clutch hub rotates as shown while holding
forward clutch hub.

SAT527G

h.

Place transmission case into horizontal position.

SAT951A

i.

Install rear internal gear, forward clutch hub and overrun clutch
hub as a unit onto transmission case.

ASSEMBLY

Assembly (1) (Cont’d)

AT-342

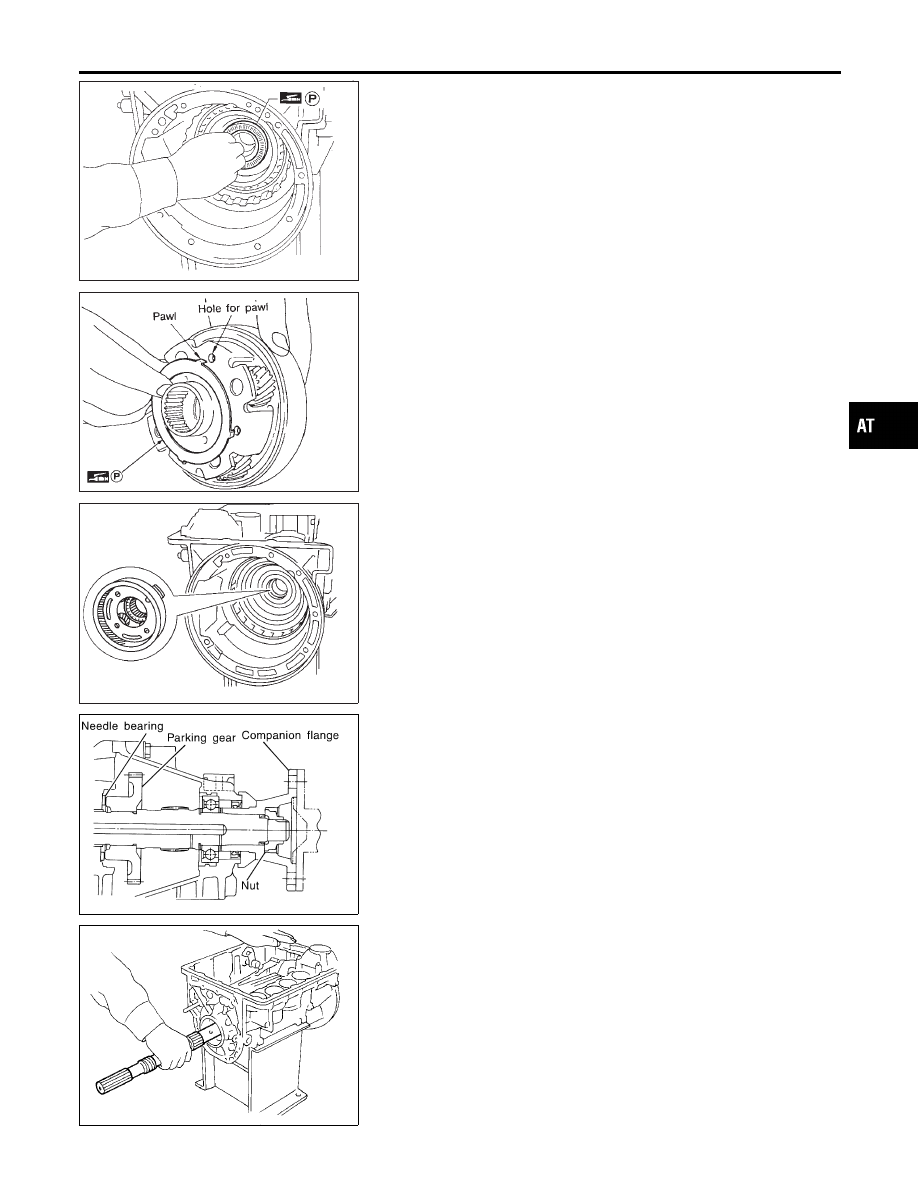

SAT952A

j.

Install needle bearing onto rear internal gear.

I

Apply petroleum jelly to needle bearing.

SAT953A

k.

Install bearing race onto rear of front internal gear.

I

Apply petroleum jelly to bearing race.

I

Securely engage pawls of bearing race with holes in front
internal gear.

SAT954A

l.

Install front internal gear on transmission case.

SAT546J

5.

Install rear extension assembly on transmission case (2WD
model only).

a.

Install revolution sensor on rear extension.

b.

Install rear extension gasket on transmission case.

c.

Install parking rod on transmission case.

d.

Install parking gear and needle bearing.

I

Insert rear extension assembly into place while holding
parking gear and needle bearing by hand.

SAT216B

6.

Install output shaft and parking gear (4WD model only).

a.

Insert output shaft from rear of transmission case while slightly
lifting front internal gear.

I

Do not force output shaft against front of transmission
case.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ASSEMBLY

Assembly (1) (Cont’d)

AT-343

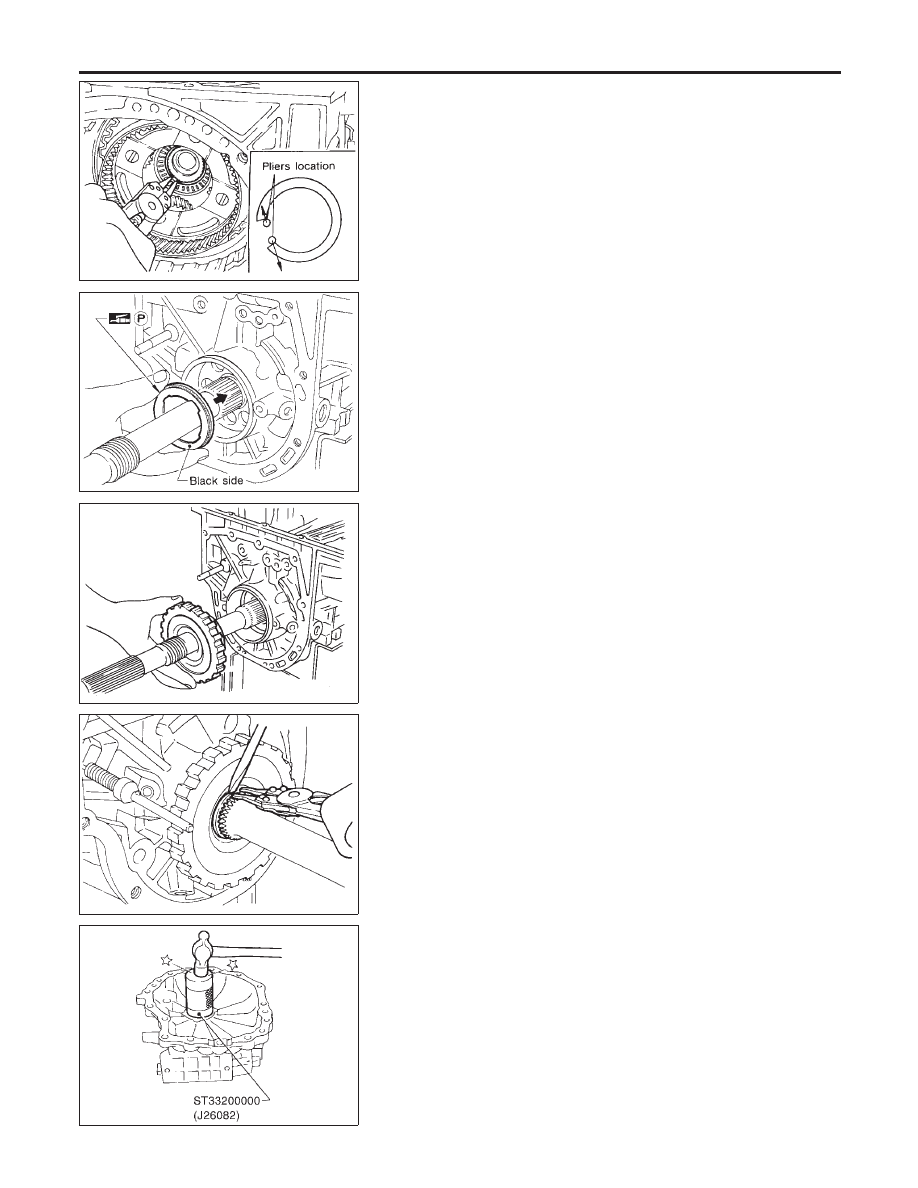

SAT957A

b.

Carefully push output shaft against front of transmission case.
Install snap ring on front of output shaft.

I

Check to be sure output shaft cannot be removed in rear
direction.

SAT217B

c.

Install needle bearing on transmission case.

I

Pay attention to its direction — Black side goes to rear.

I

Apply petroleum jelly to needle bearing.

SAT218B

d.

Install parking gear on transmission case.

SAT960A

e.

Install snap ring on rear of output shaft.

I

Check to be sure output shaft cannot be removed in for-
ward direction.

SAT759I

7.

Install adapter case (4WD model only).

a.

Install oil seal on adapter case.

I

Apply ATF to oil seal.

ASSEMBLY

Assembly (1) (Cont’d)

AT-344
