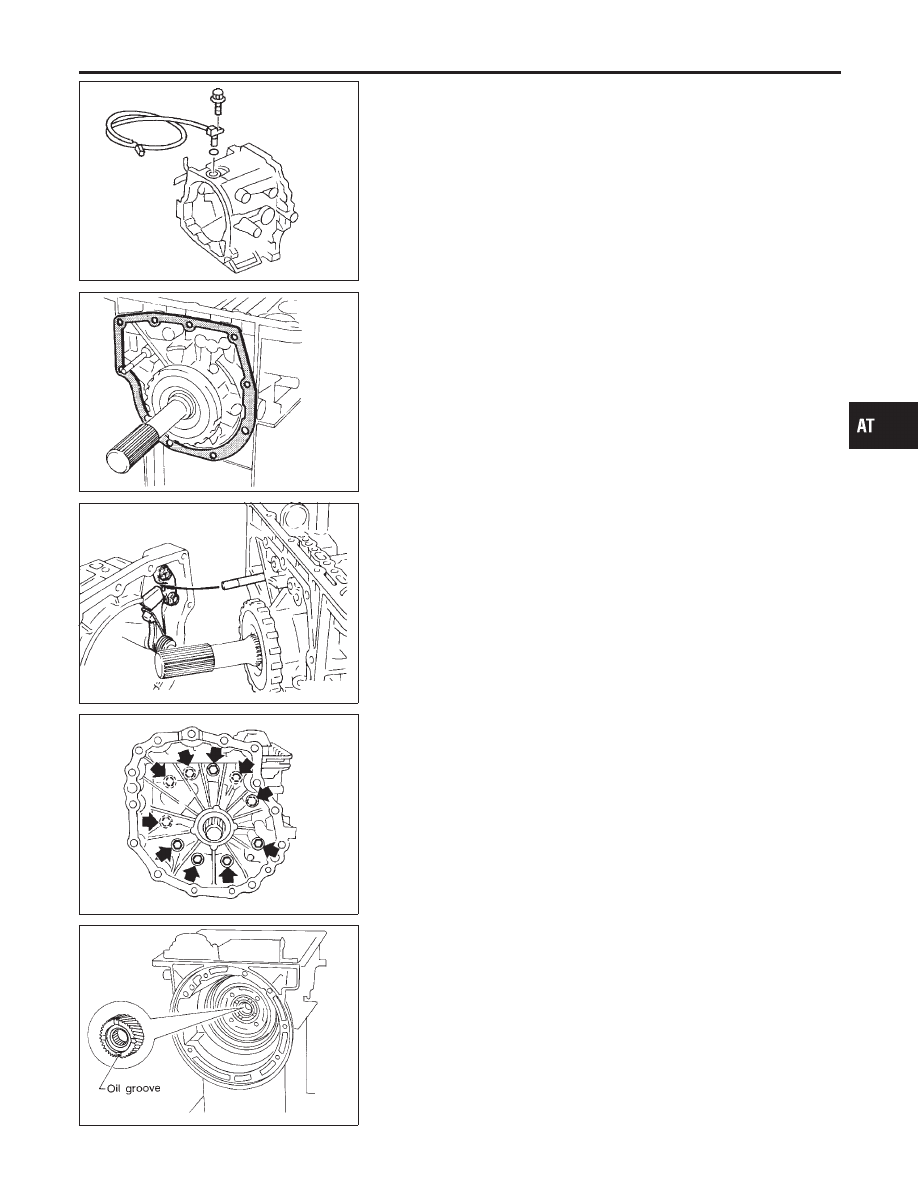

SAT757I

b.

Install O-ring on revolution sensor.

I

Apply ATF to O-ring.

c.

Install revolution sensor on adapter case.

SAT963A

d.

Install adapter case gasket on transmission case.

SAT964A

e.

Install parking rod on transmission case.

SAT755I

f.

Install adapter case on transmission case.

SAT974A

8.

Install front side clutch and gear components.

a.

Install rear sun gear on transmission case.

I

Pay attention to its direction.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ASSEMBLY

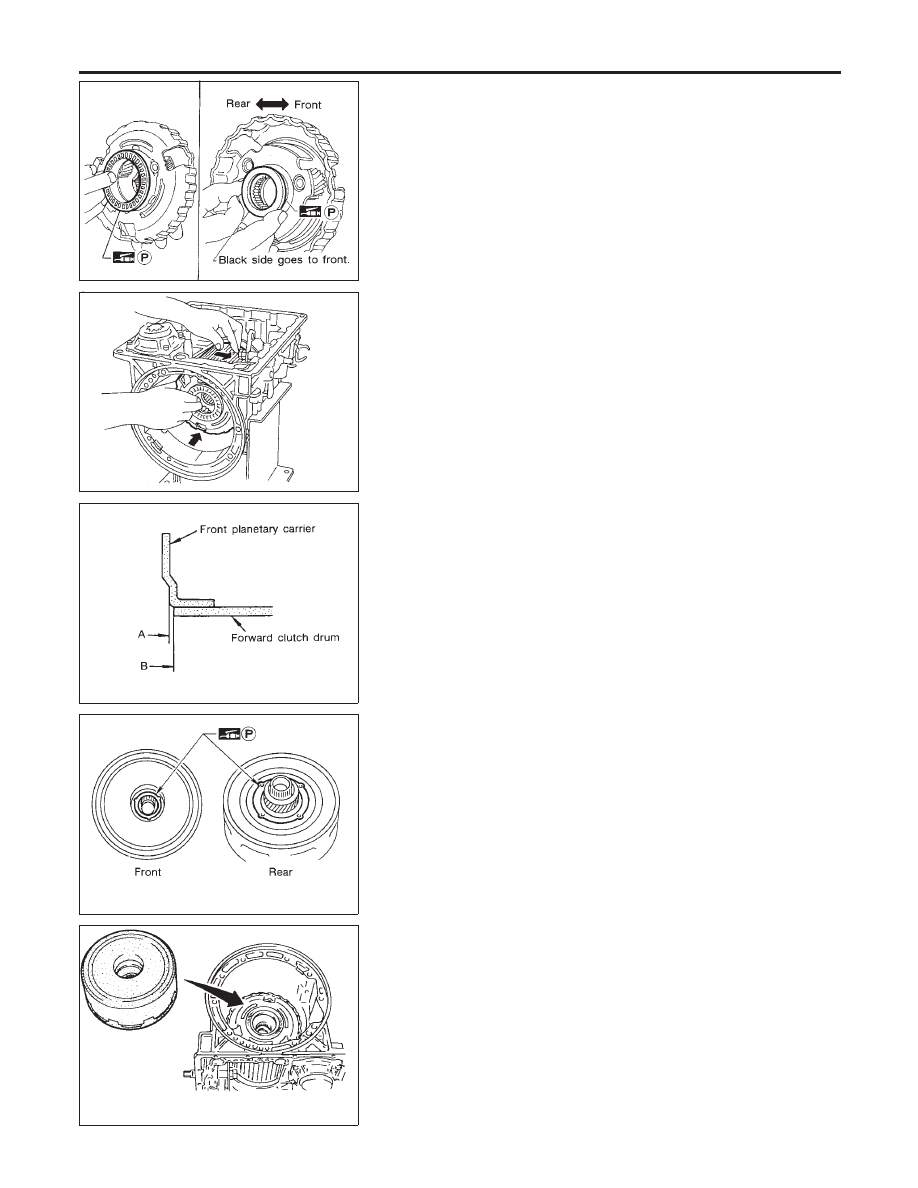

Assembly (1) (Cont’d)

AT-345

SAT967A

b.

Make sure needle bearing is on front of front planetary carrier.

I

Apply petroleum jelly to needle bearing.

c.

Make sure needle bearing is on rear of front planetary carrier.

I

Apply petroleum jelly to bearing.

I

Pay attention to its direction — Black side goes to front.

SAT969A

d.

While rotating forward clutch drum clockwise, install front plan-
etary carrier on forward clutch drum.

SAT970A

I

Check that portion A of front planetary carrier protrudes
approximately 2 mm (0.08 in) beyond portion B of forward
clutch assembly.

SAT971A

e.

Make sure bearing races are on front and rear of clutch pack.

I

Apply petroleum jelly to bearing races.

I

Securely engage pawls of bearing races with holes in
clutch pack.

SAT973A

f.

Install clutch pack into transmission case.

ASSEMBLY

Assembly (1) (Cont’d)

AT-346

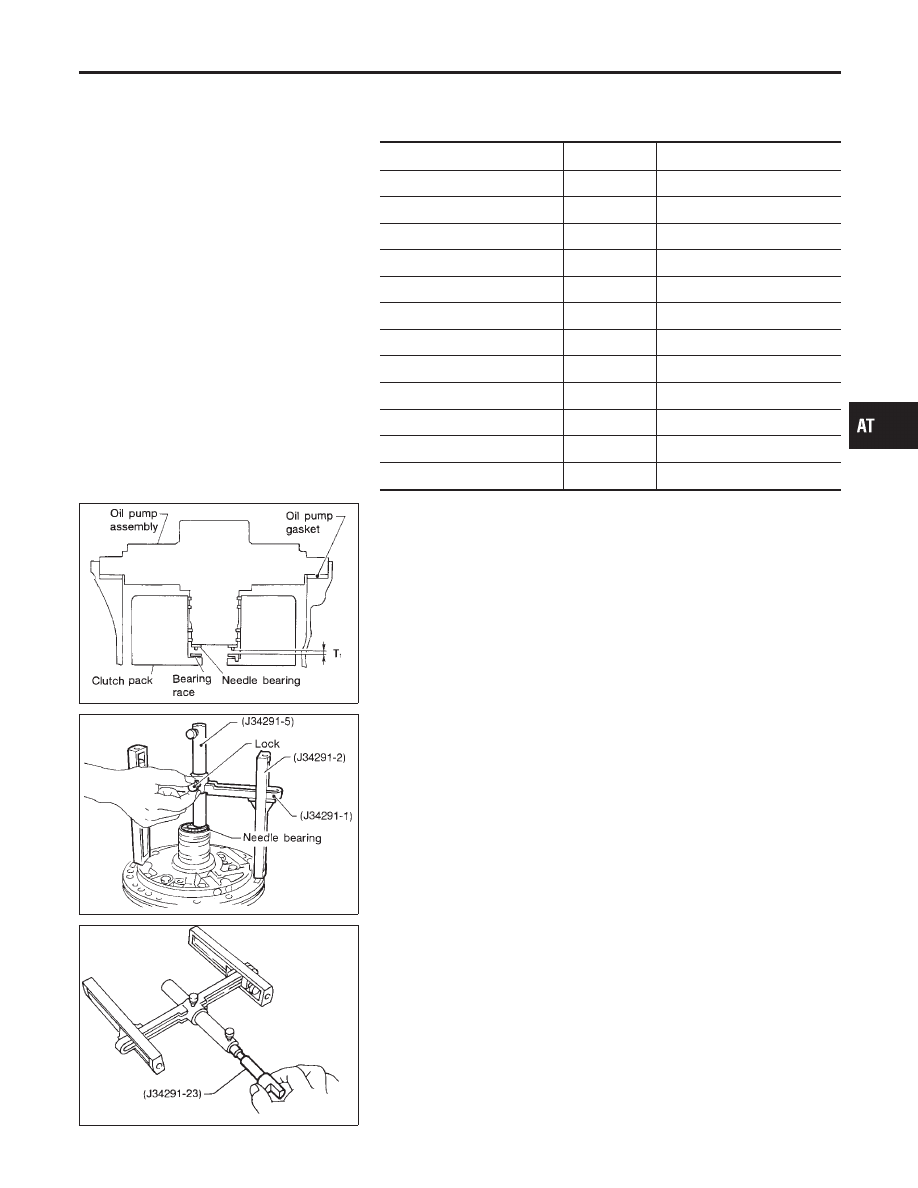

Adjustment

=NBAT0156

When any parts listed in the following table are replaced, total end
play or reverse clutch end play must be adjusted.

Part name

Total end play

Reverse clutch end play

Transmission case

I

I

Low one-way clutch inner race

I

I

Overrun clutch hub

I

I

Rear internal gear

I

I

Rear planetary carrier

I

I

Rear sun gear

I

I

Front planetary carrier

I

I

Front sun gear

I

I

High clutch hub

I

I

High clutch drum

I

I

Oil pump cover

I

I

Reverse clutch drum

—

I

SAT975A

1.

Adjust total end play.

Total end play “T

1

”:

0.25 - 0.55 mm (0.0098 - 0.0217 in)

SAT976A

a.

With needle bearing installed, place J34291-1 (bridge),
J34291-2 (legs) and the J34291-5 (gauging cylinder) onto oil
pump. The long ends of legs should be placed firmly on
machined surface of oil pump assembly. The gauging cylinder
should rest on top of the needle bearing. Lock gauging cylin-
der in place with set screw.

SAT977A

b.

Install J34291-23 (gauging plunger) into gauging cylinder.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ASSEMBLY

Adjustment

AT-347

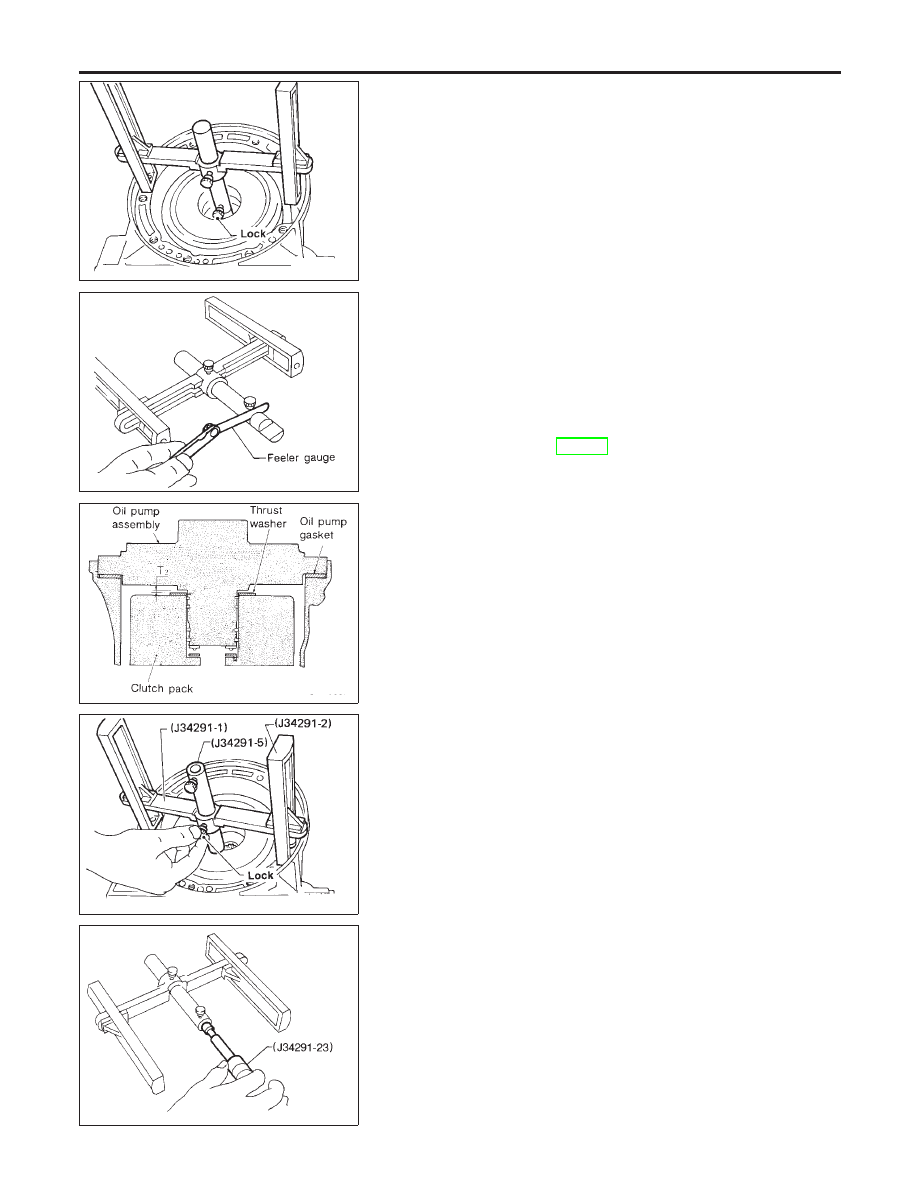

SAT978A

c.

Install original bearing race inside reverse clutch drum. Place
shim selecting gauge with its legs on machined surface of
transmission case (no gasket). Allow gauging plunger to rest
on bearing race. Lock gauging plunger in place with set screw.

SAT979A

d.

Remove Tool and use feeler gauge to measure gap between
gauging cylinder and gauging plunger. This measurement
should give exact total end play.

Total end play “T

1

”:

0.25 - 0.55 mm (0.0098 - 0.0217 in)

I

If end play is out of specification, decrease or increase thick-
ness of oil pump cover bearing race as necessary.

Available oil pump cover bearing race:

Refer to SDS, AT-360.

SAT980A

2.

Adjust reverse clutch drum end play.

Reverse clutch drum end play “T

2

”:

0.55 - 0.90 mm (0.0217 - 0.0354 in)

SAT981A

a.

Place J34291-1 (bridge), J34291-2 (legs) and J34291-5 (gaug-
ing cylinder) on machined surface of transmission case (no
gasket). Allow gauging cylinder to rest on front thrust surface
of reverse clutch drum. Lock cylinder in place with set screw.

SAT982AA

b.

Install J34291-23 (gauging plunger) into gauging cylinder.

ASSEMBLY

Adjustment (Cont’d)

AT-348
