7

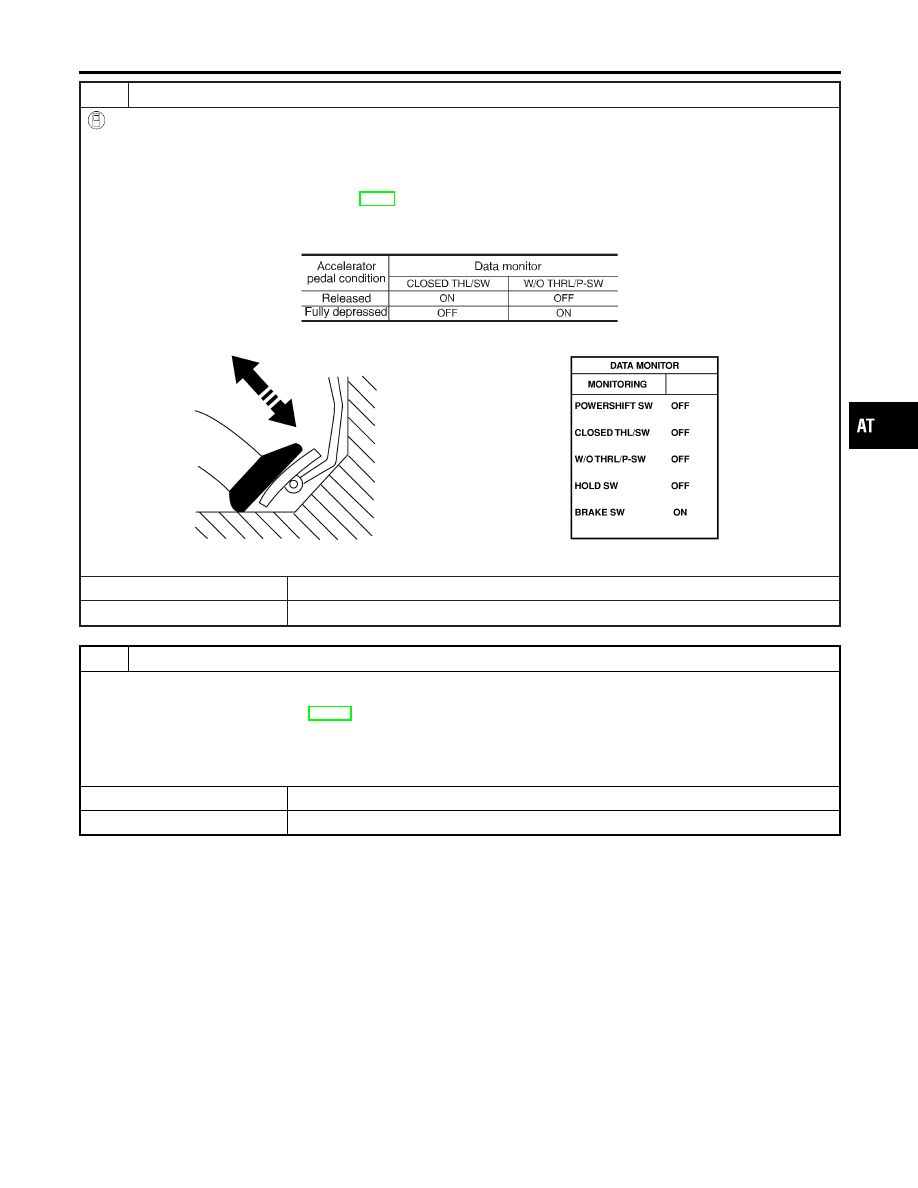

CHECK THROTTLE POSITION SWITCH CIRCUIT (With CONSULT-II)

With CONSULT-II

1. Turn ignition switch to “ON” position.

(Do not start engine.)

2. Select “TCM INPUT SIGNALS” in “DATA MONITOR” mode for “A/T” with CONSULT-II.
3. Apply vacuum to the throttle opener, then check the following. Refer to steps 1 and 2 of “Preparation”, “TCM SELF-

DIAGNOSTIC PROCEDURE (No Tools)”, AT-46.

4. Read out “CLOSED THL/SW” and “W/O THRL/P-SW” depressing and releasing accelerator pedal.

Check the signal of throttle position switch is indicated properly.

MTBL0011

SAT646J

OK or NG

OK

©

GO TO 10.

NG

©

GO TO 8.

8

DETECT MALFUNCTIONING ITEM

Check the following items:

I

Throttle position switch
Refer to “Component Inspection”, AT-264.

I

Harness for short or open between ignition switch and throttle position switch (Main harness)

I

Harness for short or open between throttle position switch and TCM (Main harness)

OK or NG

OK

©

GO TO 10.

NG

©

Repair or replace damaged parts.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

21. TCM Self-diagnosis Does Not Activate (PNP, Overdrive Control and Throttle Position Switches Circuit Checks) (Cont’d)

AT-261

9

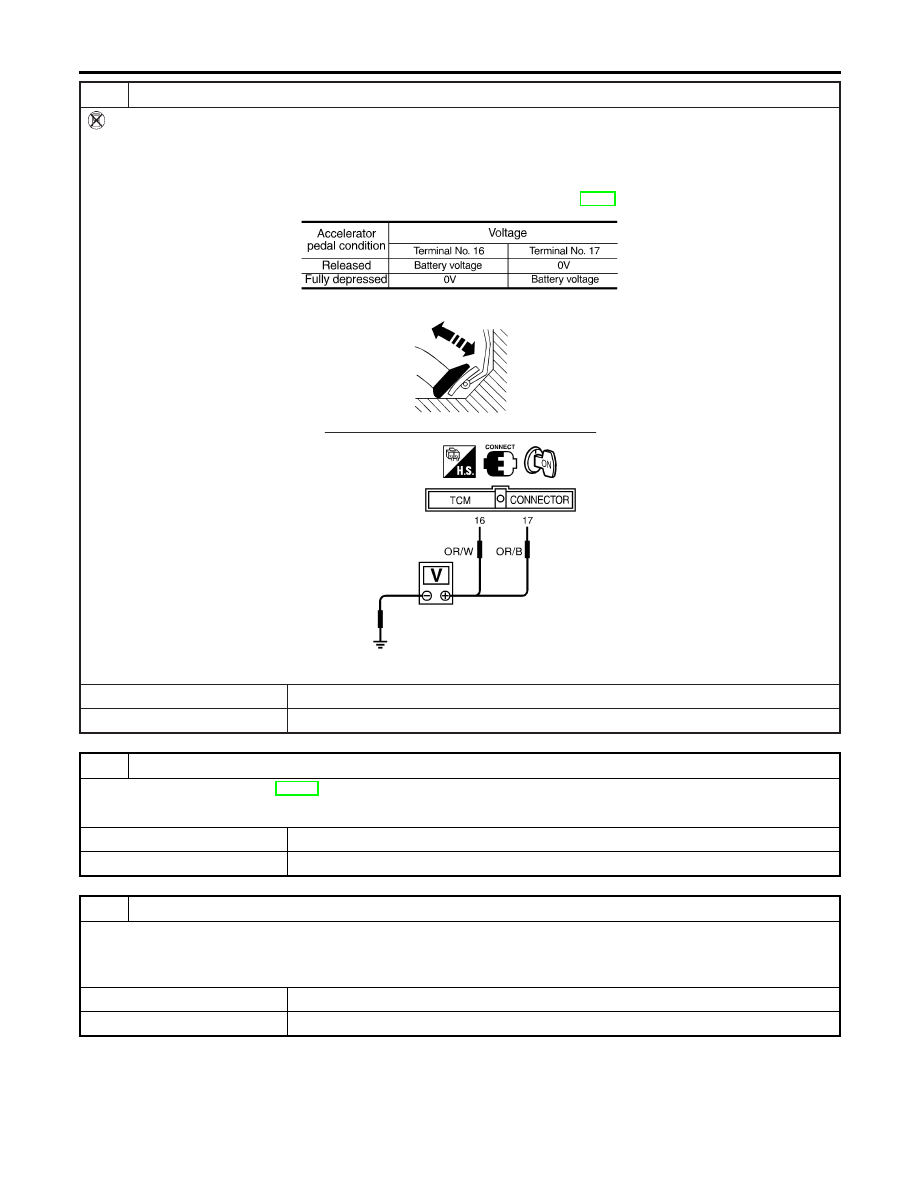

CHECK THROTTLE POSITION SWITCH CIRCUIT (Without CONSULT-II)

Without CONSULT-II

1. Turn ignition switch to “ON” position.

(Do not start engine.)

2. Check voltage between TCM terminals 16, 17 and ground while depressing, and releasing accelerator pedal slowly.

(after warming up engine)
[Refer to “Preparation”, “TCM SELF-DIAGNOSTIC PROCEDURE (No Tools)”, AT-46.]

MTBL0519

SAT526J

OK or NG

OK

©

GO TO 10.

NG

©

GO TO 8.

10

CHECK DTC

Perform Diagnostic procedure, AT-258.

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 11.

11

CHECK TCM INSPECTION

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

OK or NG

OK

©

INSPECTION END

NG

©

Repair or replace damaged parts.

TROUBLE DIAGNOSES FOR SYMPTOMS

21. TCM Self-diagnosis Does Not Activate (PNP, Overdrive Control and Throttle Position Switches Circuit Checks) (Cont’d)

AT-262

SAT144K

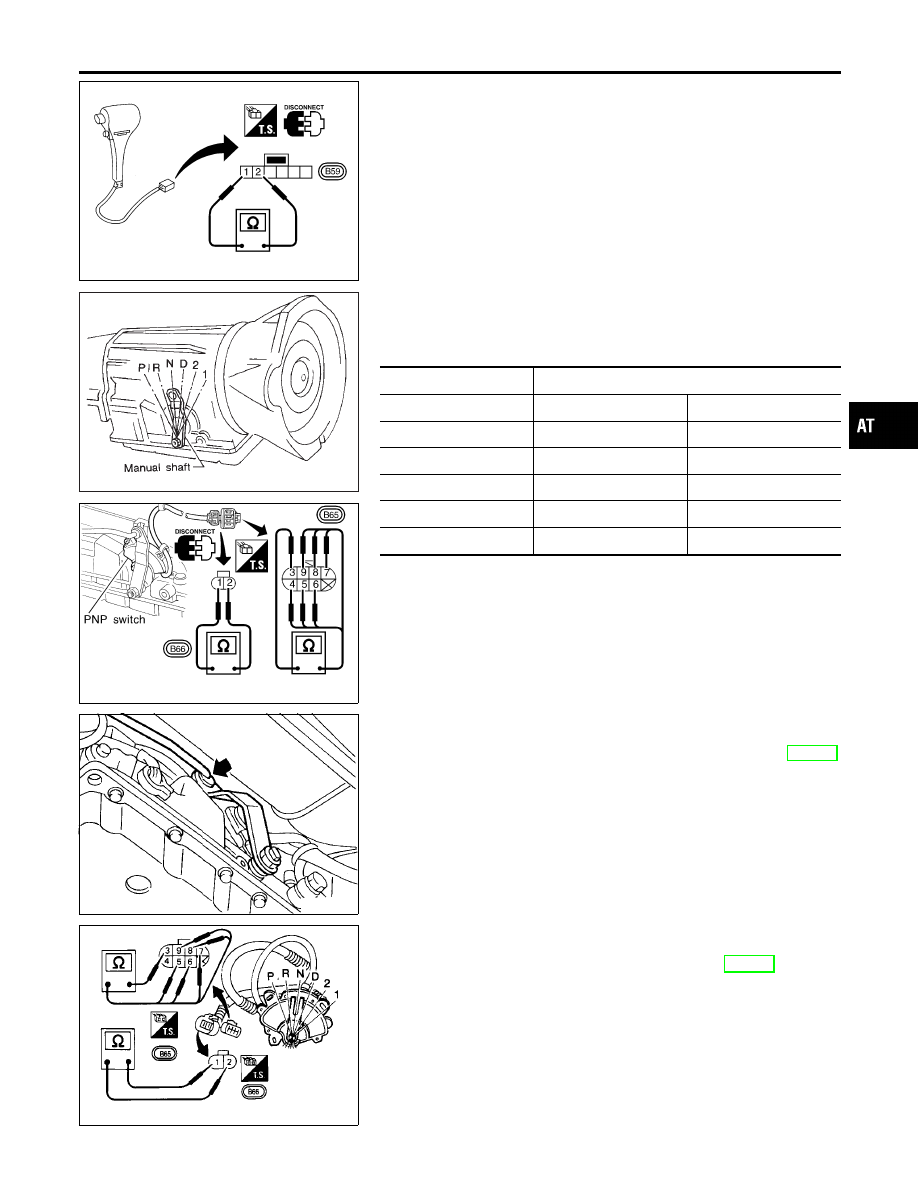

COMPONENT INSPECTION

NBAT0204S04

Overdrive Control Switch

NBAT0204S0401

I

Check continuity between two terminals.

Continuity:

Switch position “ON”:

No

Switch position “OFF”:

Yes

SAT517GB

SAT843BG

Park/Neutral Position Switch

NBAT0204S0402

1.

Check continuity between terminals 1 and 2 and between ter-
minals 3 and 4, 5, 6, 7, 8, 9 while moving manual shaft through
each position.

Lever position

Terminal No.

P

1 - 2

3 - 4

R

3 - 5

N

1 - 2

3 - 6

D

3 - 7

2

3 - 8

1

3 - 9

SAT807B

2.

If NG, check again with manual control linkage disconnected
from manual shaft of A/T assembly. Refer to step 1.

3.

If OK on step 2, adjust manual control linkage. Refer to AT-276.

SAT386HC

4.

If NG on step 2, remove PNP switch from A/T and check con-
tinuity of PNP switch terminals. Refer to step 1.

5.

If OK on step 4, adjust PNP switch. Refer to AT-276.

6.

If NG on step 4, replace PNP switch.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

21. TCM Self-diagnosis Does Not Activate (PNP, Overdrive Control and Throttle Position Switches Circuit Checks) (Cont’d)

AT-263

SAT132K

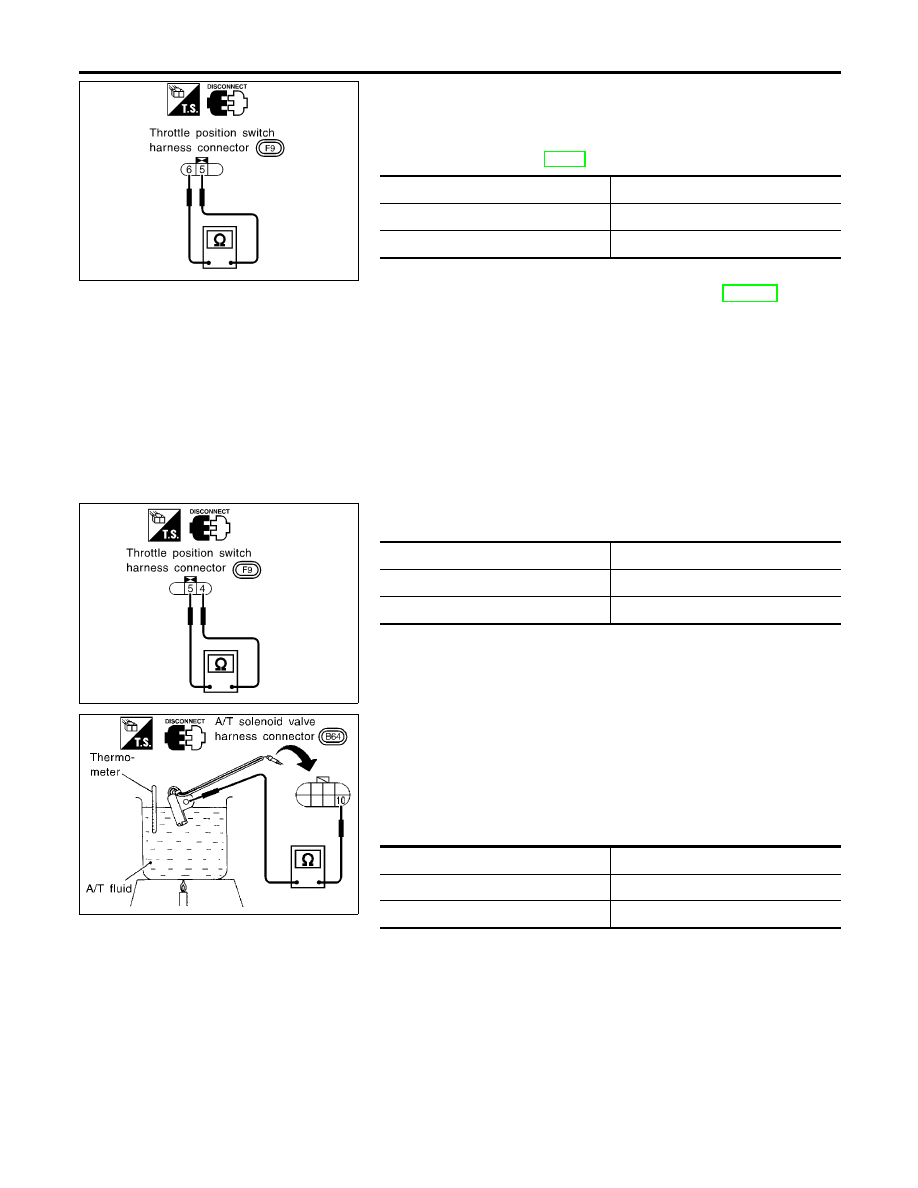

Throttle Position Switch

NBAT0204S0403

Closed Throttle Position Switch (Idle Position)

I

Check continuity between terminals 5 and 6.
[Refer to “Preparation”, “TCM SELF-DIAGNOSTIC PROCE-
DURE (No Tools)”, AT-46.]

Accelerator pedal condition

Continuity

Released

Yes

Depressed

No

I

To adjust closed throttle position switch, refer to EC-431, “System
Description”.

SAT137K

Wide Open Throttle Position Switch

I

Check continuity between terminals 4 and 5.

Accelerator pedal condition

Continuity

Released

No

Depressed

Yes

SAT251JA

A/T Fluid Temperature Switch

NBAT0204S0404

1.

Make sure the A/T fluid warning lamp lights when the key is
inserted and turned to “ON”.

2.

Make sure the A/T fluid warning lamp goes off when turning the
ignition switch to “ON”.

3.

Check resistance between terminal 10 and ground while
changing temperature as shown at left.

Temperature °C (°F)

Resistance

140 (284) or more

Yes

140 (284) or less

No

TROUBLE DIAGNOSES FOR SYMPTOMS

21. TCM Self-diagnosis Does Not Activate (PNP, Overdrive Control and Throttle Position Switches Circuit Checks) (Cont’d)
