17. A/T Does Not Shift: D

4

→

D

3

, When

Overdrive Control Switch “ON”

→

“OFF”

=NBAT0089

SYMPTOM:
A/T does not shift from D

4

to D

3

when changing overdrive

control switch to “OFF” position.

1

CHECK OVERDRIVE CONTROL SWITCH CIRCUIT

With CONSULT-II

Does “TCM INPUT SIGNALS” in Data Monitor show damage to overdrive control switch circuit?

Without CONSULT-II

Does self-diagnosis show damage to overdrive control switch circuit?

SAT344H

Yes or No

Yes

©

Check overdrive control switch circuit. Refer to AT-257.

No

©

Go to “10. A/T Does Not Shift: D

2

,

D

3

”, AT-239.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

17. A/T Does Not Shift: D

4

→

D

3

, When Overdrive Control Switch “ON”

→

“OFF”

AT-253

18. A/T Does Not Shift: D

3

→

2

2

, When Selector

Lever “D”

→

“2” Position

=NBAT0090

SYMPTOM:
A/T does not shift from D

3

to 2

2

when changing selector lever

from “D” to “2” position.

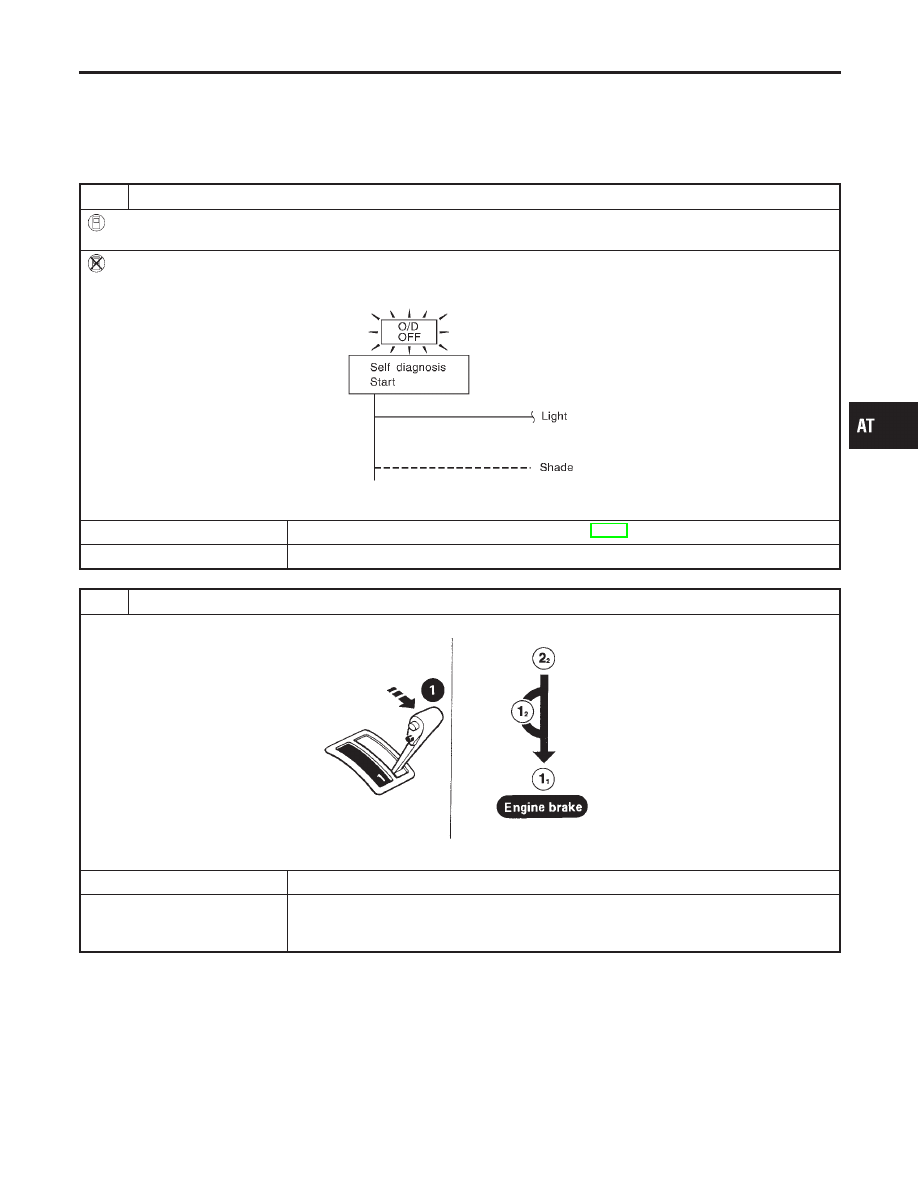

1

CHECK PNP SWITCH CIRCUIT

With CONSULT-II

Does “TCM INPUT SIGNALS” in Data Monitor show damage to PNP switch circuit?

Without CONSULT-II

Does self-diagnosis show damage to PNP switch circuit?

SAT367J

Yes or No

Yes

©

Check PNP switch circuit. Refer to “DTC P0705”, AT-99.

No

©

Go to “9. A/T Does Not Shift: D

1

,

D

2

Or Does Not Kickdown: D

4

,

D

2

”, AT-236.

TROUBLE DIAGNOSES FOR SYMPTOMS

18. A/T Does Not Shift: D

3

→

2

2

, When Selector Lever “D”

→

“2” Position

AT-254

19. A/T Does Not Shift: 2

2

→

1

1

, When Selector

Lever “2”

→

“1” Position

=NBAT0091

SYMPTOM:
A/T does not shift from 2

2

to 1

1

when changing selector lever

from “2” to “1” position.

1

CHECK PNP SWITCH CIRCUIT

With CONSULT-II

Does “TCM INPUT SIGNALS” in Data Monitor show damage to PNP switch circuit?

Without CONSULT-II

Does self-diagnosis show damage to PNP switch circuit?

SAT367J

Yes or No

Yes

©

Check PNP switch circuit. Refer to “DTC P0705”, AT-99.

No

©

GO TO 2.

2

CHECK SYMPTOM

Check again.

SAT778B

OK or NG

OK

©

INSPECTION END

NG

©

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness con-

nector.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

19. A/T Does Not Shift: 2

2

→

1

1

, When Selector Lever “2”

→

“1” Position

AT-255

20. Vehicle Does Not Decelerate By Engine
Brake

NBAT0092

SYMPTOM:
Vehicle does not decelerate by engine brake when shifting
from 2

2

(1

2

) to 1

1

.

1

CHECK SYMPTOM

Is “6. Vehicle Does Not Creep Backward In “R” Position” OK?

Yes or No

Yes

©

Go to “15. Engine Speed Does Not Return To Idle (Light Braking D

4

,

D

3

)”, AT-250.

No

©

Go to “6. Vehicle Does Not Creep Backward In “R” Position”, AT-227.

TROUBLE DIAGNOSES FOR SYMPTOMS

20. Vehicle Does Not Decelerate By Engine Brake

AT-256
