12. A/T Does Not Perform Lock-up

=NBAT0084

SYMPTOM:
A/T does not perform lock-up at the specified speed.

1

CHECK SELF-DIAGNOSTIC RESULTS

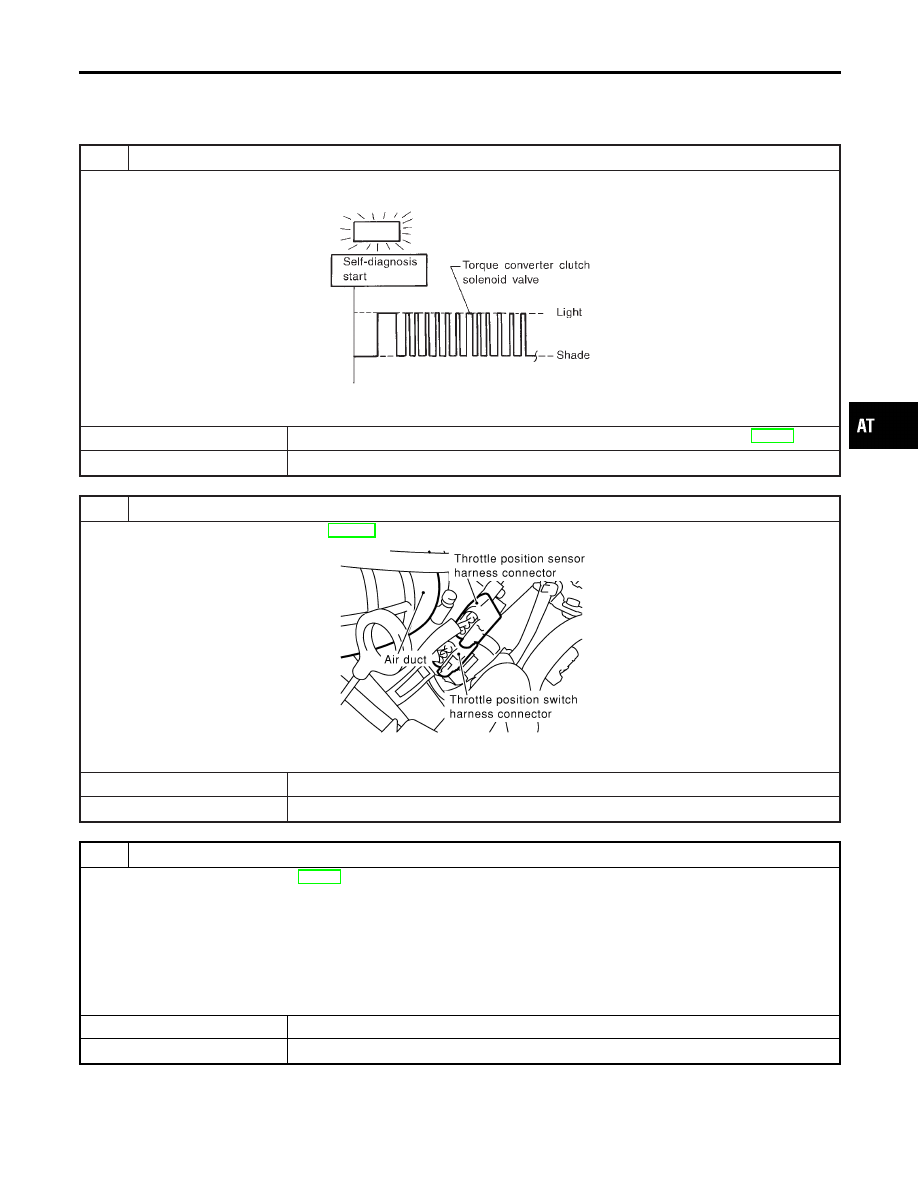

Does self-diagnosis show damage to torque converter clutch solenoid valve circuit after cruise test?

SAT581I

Yes or No

Yes

©

Check torque converter clutch solenoid valve circuit. Refer to “DTC P0740”, AT-148.

No

©

GO TO 2.

2

CHECK THROTTLE POSITION SENSOR

Check throttle position sensor. Refer to EC-174, “Description”.

SAT142K

OK or NG

OK

©

GO TO 3.

NG

©

Repair or replace throttle position sensor.

3

DETECT MALFUNCTIONING ITEM

1. Remove control valve. Refer to AT-273.
2. Check following items:

I

Torque converter clutch control valve

I

Torque converter relief valve

I

Torque converter clutch solenoid valve

I

Pilot valve

I

Pilot filter

OK or NG

OK

©

GO TO 4.

NG

©

Repair or replace damaged parts.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

12. A/T Does Not Perform Lock-up

AT-245

4

CHECK SYMPTOM

Check again.

OK or NG

OK

©

INSPECTION END

NG

©

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness con-

nector.

TROUBLE DIAGNOSES FOR SYMPTOMS

12. A/T Does Not Perform Lock-up (Cont’d)

AT-246

13. A/T Does Not Hold Lock-up Condition

=NBAT0085

SYMPTOM:
A/T does not hold lock-up condition for more than 30 seconds.

1

CHECK DIAGNOSTIC RESULTS

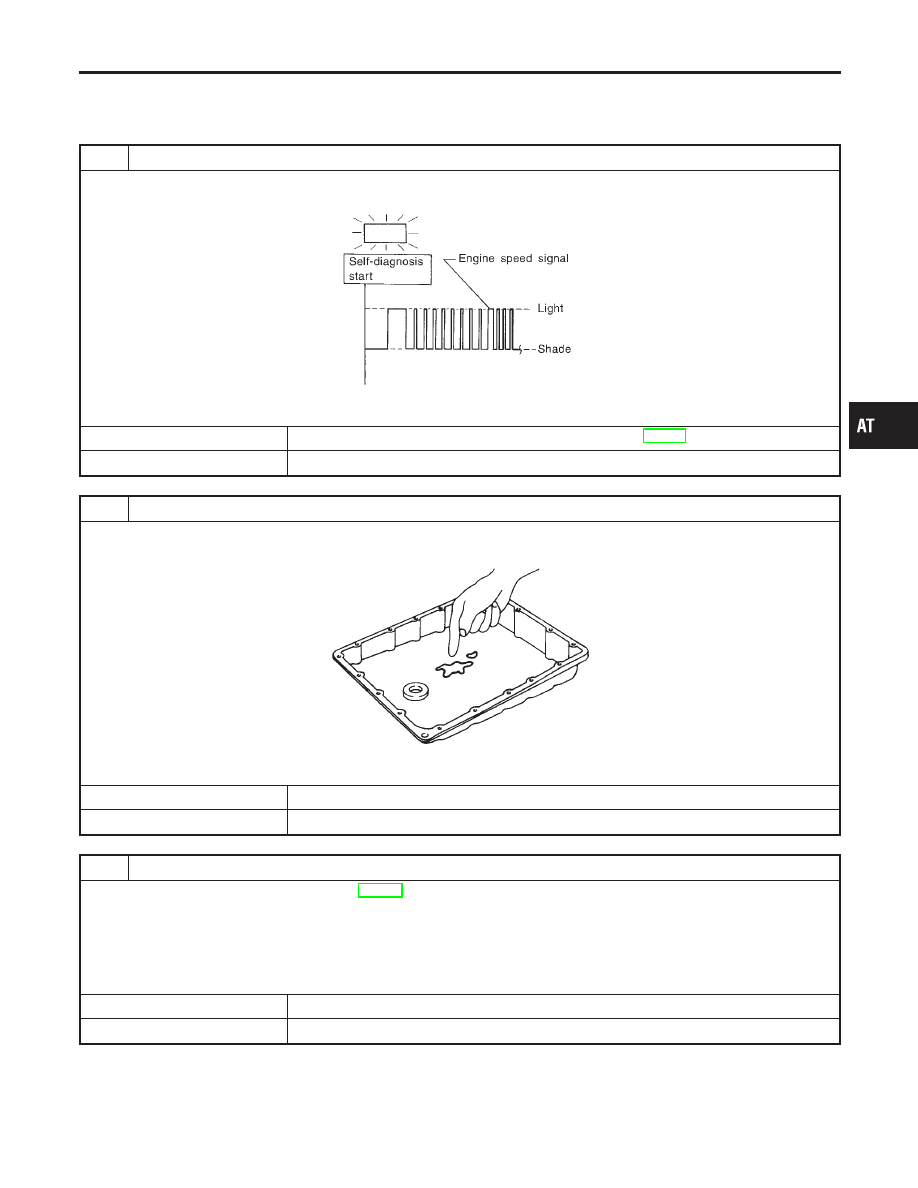

Does self-diagnosis show damage to engine speed signal circuit after cruise test?

SAT582I

Yes or No

Yes

©

Check engine speed signal circuit. Refer to “DTC P0725”, AT-116.

No

©

GO TO 2.

2

CHECK A/T FLUID CONDITION

1. Remove oil pan.
2. Check A/T fluid condition.

SAT171B

OK or NG

OK

©

GO TO 3.

NG

©

GO TO 5.

3

DETECT MALFUNCTIONING ITEM

1. Remove control valve assembly. Refer to AT-273.
2. Check the following items:

I

Torque converter clutch control valve

I

Pilot valve

I

Pilot filter

OK or NG

OK

©

GO TO 4.

NG

©

Repair or replace damaged parts.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

13. A/T Does Not Hold Lock-up Condition

AT-247

4

CHECK SYMPTOM

Check again.

OK or NG

OK

©

INSPECTION END

NG

©

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness con-

nector.

5

DETECT MALFUNCTIONING ITEM

1. Remove control valve assembly. Refer to AT-273.
2. Check the following items:

I

Torque converter clutch control valve

I

Pilot valve

I

Pilot filter

3. Disassemble A/T.
4. Check torque converter and oil pump assembly.

OK or NG

OK

©

GO TO 4.

NG

©

Repair or replace damaged parts.

TROUBLE DIAGNOSES FOR SYMPTOMS

13. A/T Does Not Hold Lock-up Condition (Cont’d)

AT-248
