7

DETECT MALFUNCTIONING ITEM

1. Remove control valve Assembly. Refer to AT-273.
2. Check the following items:

I

Shift valve B

I

Shift solenoid valve B

I

Pilot valve

I

Pilot filter

3. Disassemble A/T.
4. Check the following items:

I

Servo piston assembly

I

High clutch assembly

I

Oil pump assembly

OK or NG

OK

©

GO TO 6.

NG

©

Repair or replace damaged parts.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

10. A/T Does Not Shift: D

2

→

D

3

(Cont’d)

AT-241

11. A/T Does Not Shift: D

3

→

D

4

=NBAT0083

SYMPTOM:

I

A/T does not shift from D

3

to D

4

at the specified speed.

I

A/T must be warm before D

3

to D

4

shift will occur.

1

CHECK SYMPTOM

Are “7. Vehicle Does Not Creep Forward In “D”, “2” Or “1” Position” and “8. Vehicle Cannot Be Started From D

1

” OK?

Yes or No

Yes

©

GO TO 2.

No

©

Go to “7. Vehicle Does Not Creep Forward In “D”, “2” Or “1” Position” and “8. Vehicle
Cannot Be Started From D

1

”, AT-230, 233.

2

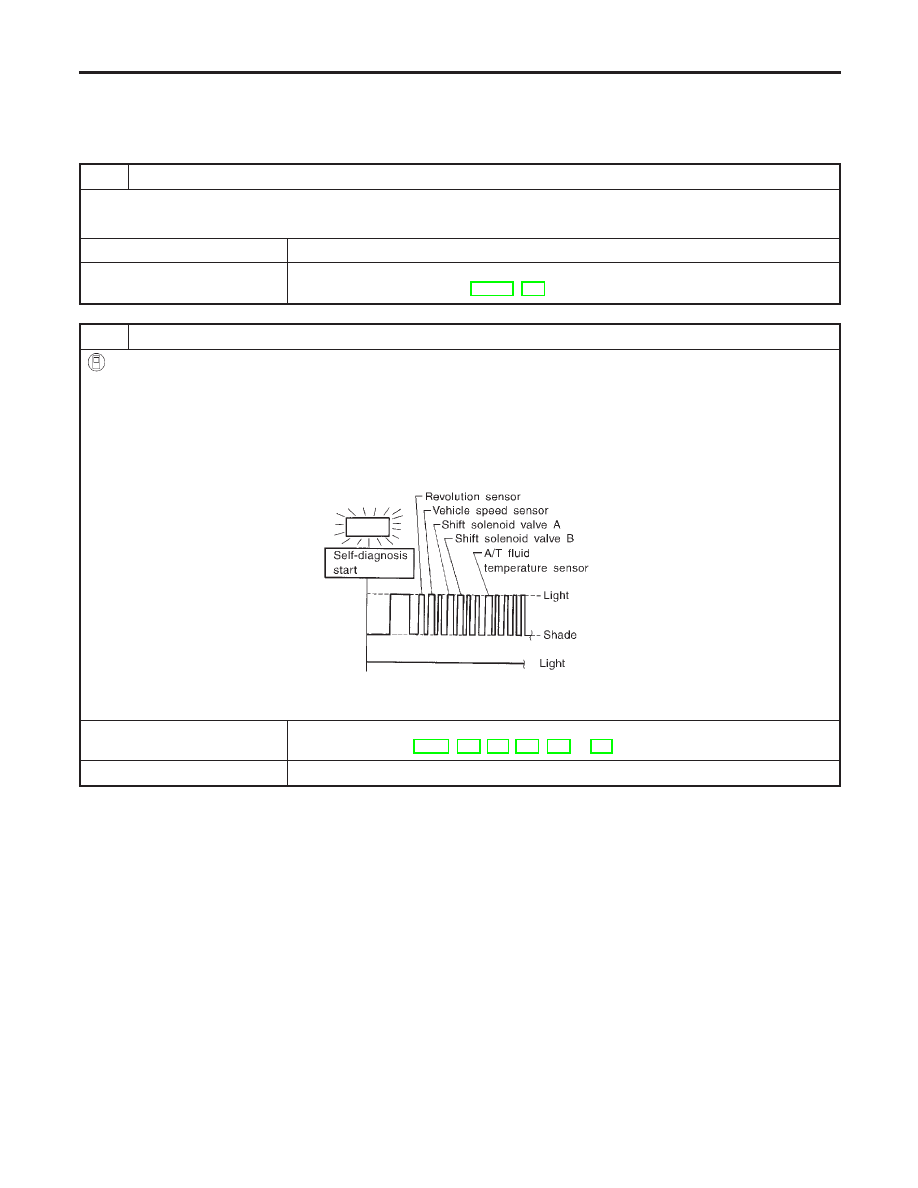

CHECK SELF-DIAGNOSTIC RESULTS

With CONSULT-II

Does self-diagnosis, after cruise test, show damage to any of the following circuits?

I

Inhibitor switch

I

Overdrive control switch

I

A/T fluid temperature sensor

I

Revolution sensor

I

Shift solenoid valve A or B

I

Vehicle speed sensor

SAT580I

Yes or No

Yes

©

Check damaged circuit. Refer to “DTC P0705, P0710, P0720, P0750, P0755 or VHCL
SPEED SEN·MTR”, AT-99, 105, 111, 168, 172 or 197.

No

©

GO TO 3.

TROUBLE DIAGNOSES FOR SYMPTOMS

11. A/T Does Not Shift: D

3

→

D

4

AT-242

3

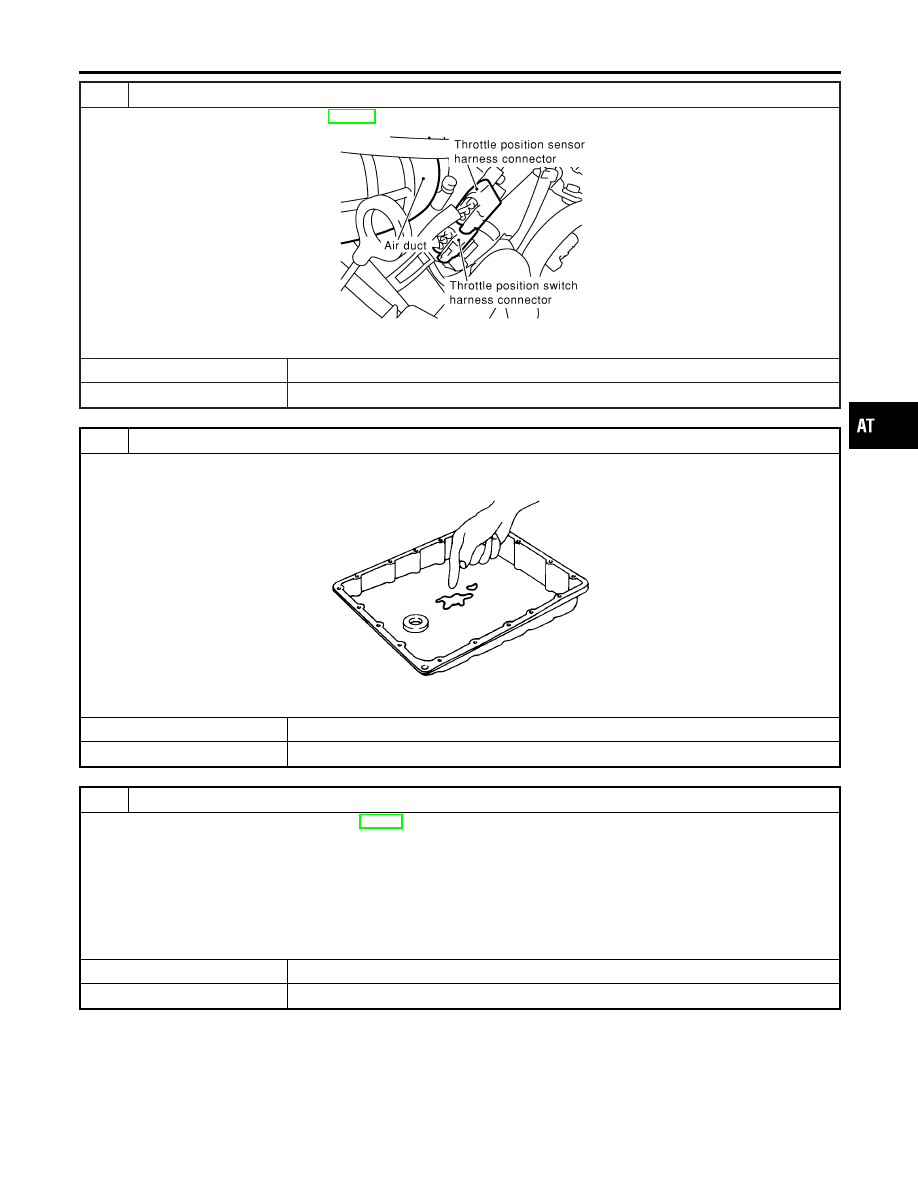

CHECK THROTTLE POSITION SENSOR

Check throttle position sensor. Refer to EC-174, “Description”.

SAT142K

OK or NG

OK

©

GO TO 4.

NG

©

Repair or replace throttle position sensor.

4

CHECK A/T FLUID CONDITION

1. Remove oil pan.
2. Check A/T fluid condition.

SAT171B

OK or NG

OK

©

GO TO 5.

NG

©

GO TO 7.

5

DETECT MALFUNCTIONING ITEM

1. Remove control valve Assembly. Refer to AT-273.
2. Check the following items:

I

Shift valve B

I

Overrun clutch control valve

I

Shift solenoid valve B

I

Pilot valve

I

Pilot filter

OK or NG

OK

©

GO TO 6.

NG

©

Repair or replace damaged parts.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

11. A/T Does Not Shift: D

3

→

D

4

(Cont’d)

AT-243

6

CHECK SYMPTOM

Check again.

OK or NG

OK

©

INSPECTION END

NG

©

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness con-

nector.

7

DETECT MALFUNCTIONING ITEM

1. Remove control valve Assembly. Refer to AT-273.
2. Check the following items:

I

Shift valve B

I

Overrun clutch control valve

I

Shift solenoid valve B

I

Pilot valve

I

Pilot filter

3. Disassemble A/T.
4. Check the following items:

I

Servo piston assembly

I

Brake band

I

Torque converter

I

Oil pump assembly

OK or NG

OK

©

GO TO 6.

NG

©

Repair or replace damaged parts.

TROUBLE DIAGNOSES FOR SYMPTOMS

11. A/T Does Not Shift: D

3

→

D

4

(Cont’d)

AT-244
