TROUBLE DIAGNOSES FOR SYMPTOMS

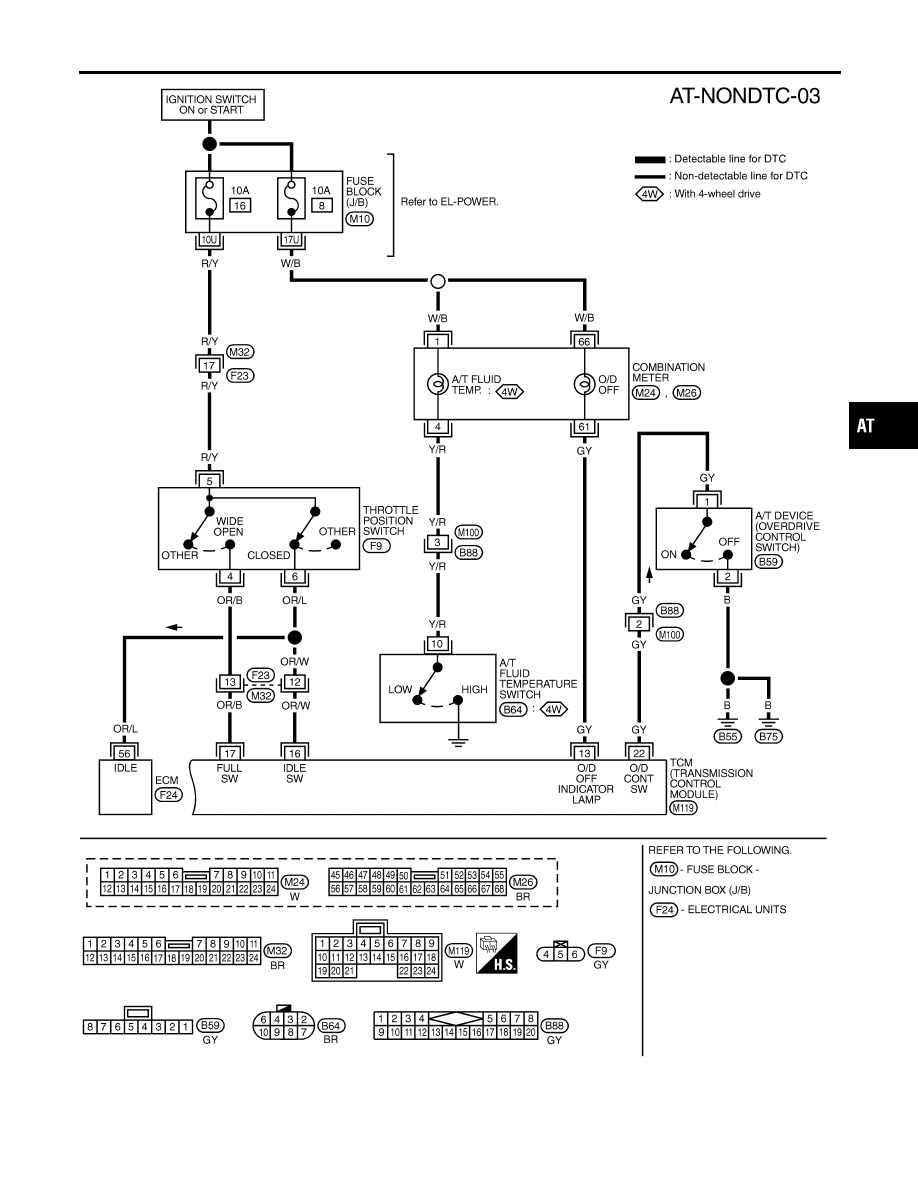

Wiring Diagram — AT — NONDTC (Cont’d)

AT-217

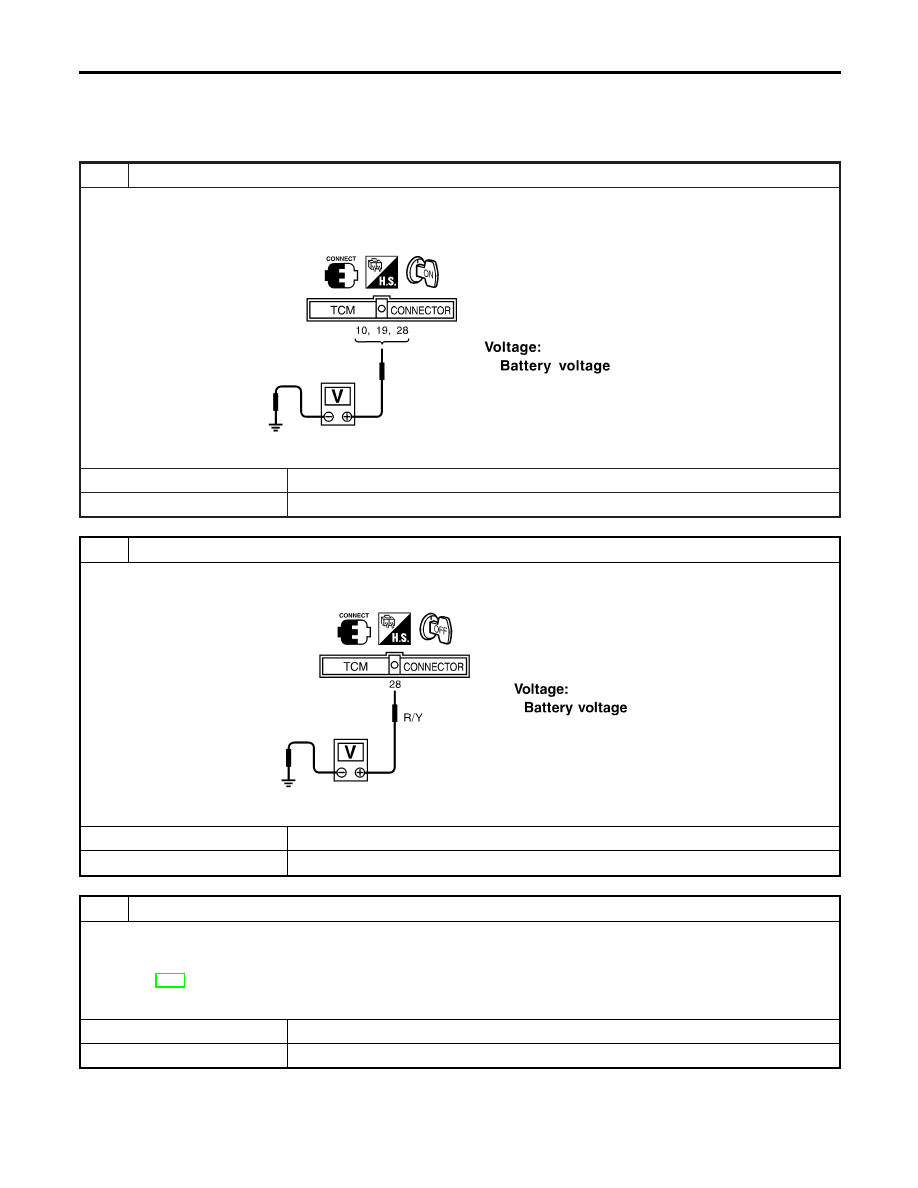

1. O/D OFF Indicator Lamp Does Not Come On

NBAT0073

SYMPTOM:
O/D OFF indicator lamp does not come on for about 2 seconds
when turning ignition switch to “ON”.

1

CHECK TCM POWER SOURCE STEP 1

1. Turn ignition switch to ON position.

(Do not start engine.)

2. Check voltage between TCM terminals 10, 19, 28 and ground.

SAT611J

OK or NG

OK

©

GO TO 2.

NG

©

GO TO 3.

2

CHECK TCM POWER SOURCE STEP 2

1. Turn ignition switch to OFF position.
2. Check voltage between TCM terminal 28 and ground.

SAT612JC

OK or NG

OK

©

GO TO 4.

NG

©

GO TO 3.

3

DETECT MALFUNCTIONING ITEM

Check the following items:

I

Harness for short or open between ignition switch and TCM terminals 10, 19 and 28 (Main harness)

I

Ignition switch and 10A or 7.5A fuse [No. 18 or 24, located in the fuse block (J/B)]
Refer to EL-9, “Schematic”.

OK or NG

OK

©

GO TO 4.

NG

©

Repair or replace damaged parts.

TROUBLE DIAGNOSES FOR SYMPTOMS

1. O/D OFF Indicator Lamp Does Not Come On

AT-218

4

CHECK TCM GROUND CIRCUIT

1. Turn ignition switch to OFF position.
2. Disconnect TCM harness connector.
3. Check continuity between TCM terminals 25, 48 and ground. Refer to wiring diagram — AT — MAIN.

Continuity should exist.

If OK, check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 5.

NG

©

Repair open circuit or short to ground or short to power in harness or connectors.

5

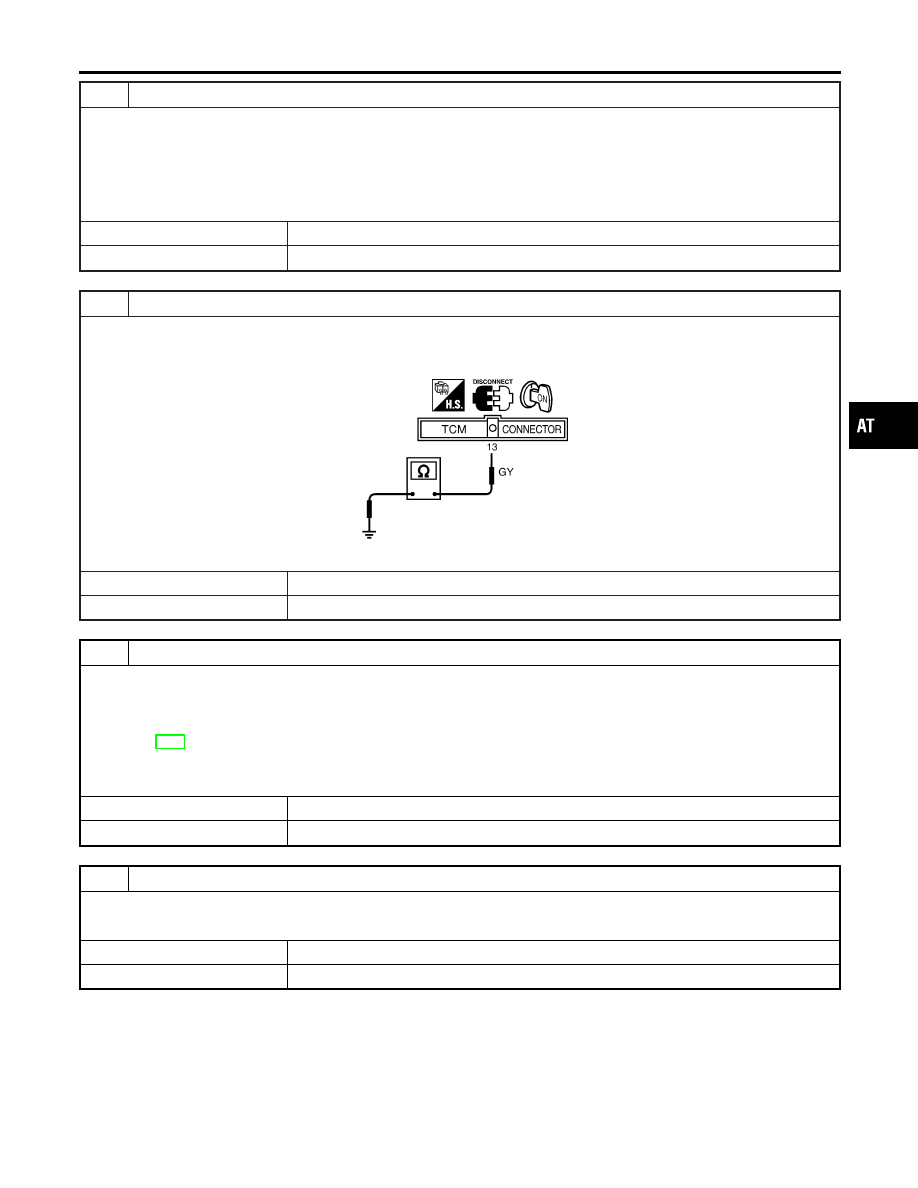

CHECK LAMP CIRCUIT

1. Turn ignition switch to “ON” position.
2. Set overdrive control switch to “ON” position.
3. Check voltage between TCM terminals 13 and ground.

SAT529J

Does battery voltage exist?

Yes

©

GO TO 7.

No

©

GO TO 6.

6

CHECK MALFUNCTIONING ITEM

Check the following items:

I

Fuse

I

O/D OFF indicator lamp

I

Harness for short or open between ignition switch and O/D OFF indicator lamp (Main harness)

I

Refer to EL-9, “Schematic”.

I

Harness for short or open between O/D OFF indicator lamp and TCM

OK or NG

OK

©

GO TO 7.

NG

©

Repair or replace damaged parts.

7

CHECK SYMPTOM

Check again.

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 8.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

1. O/D OFF Indicator Lamp Does Not Come On (Cont’d)

AT-219

8

CHECK TCM INSPECTION

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

OK or NG

OK

©

INSPECTION END

NG

©

Repair or replace damaged parts.

TROUBLE DIAGNOSES FOR SYMPTOMS

1. O/D OFF Indicator Lamp Does Not Come On (Cont’d)

AT-220
