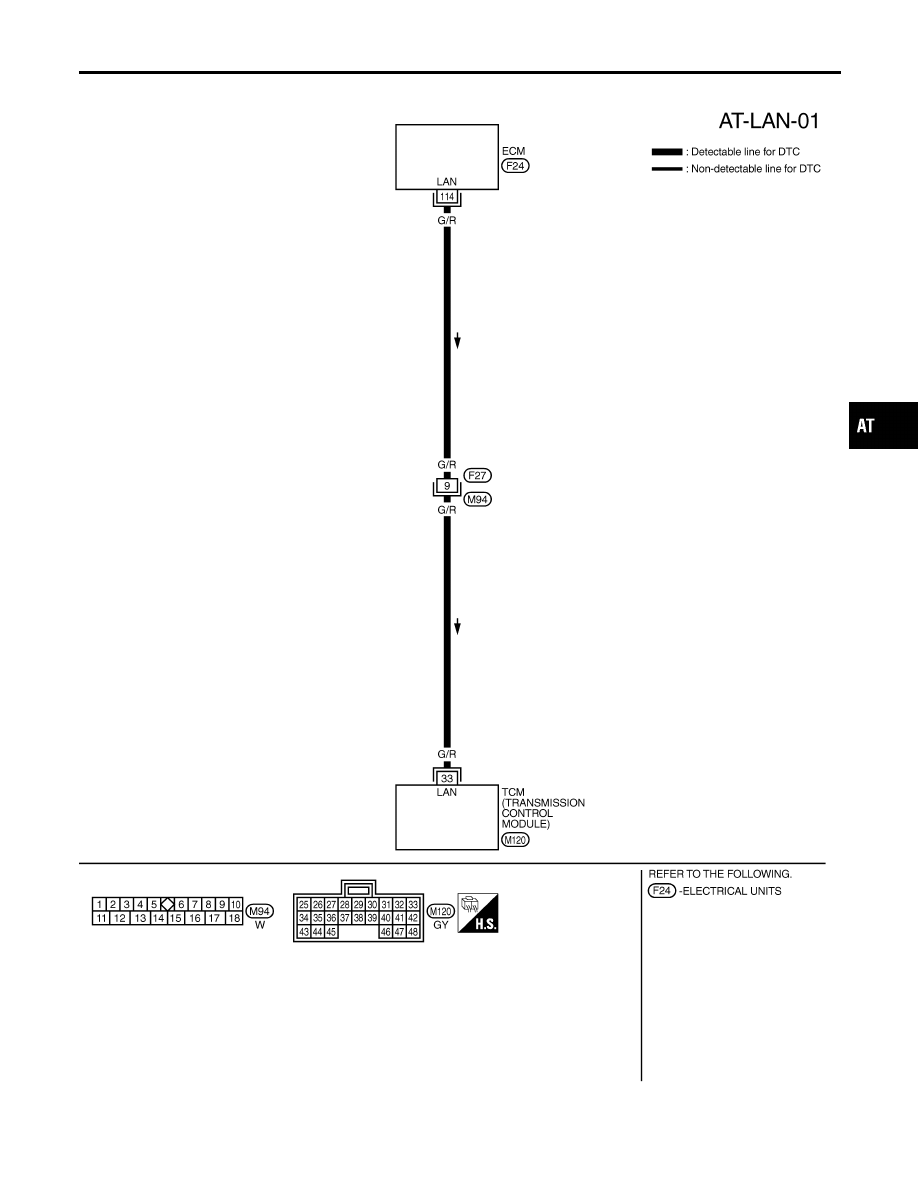

Wiring Diagram — AT — LAN

NBAT0229

MAT922A

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC A/T COMMUNICATION LINE

Wiring Diagram — AT — LAN

AT-209

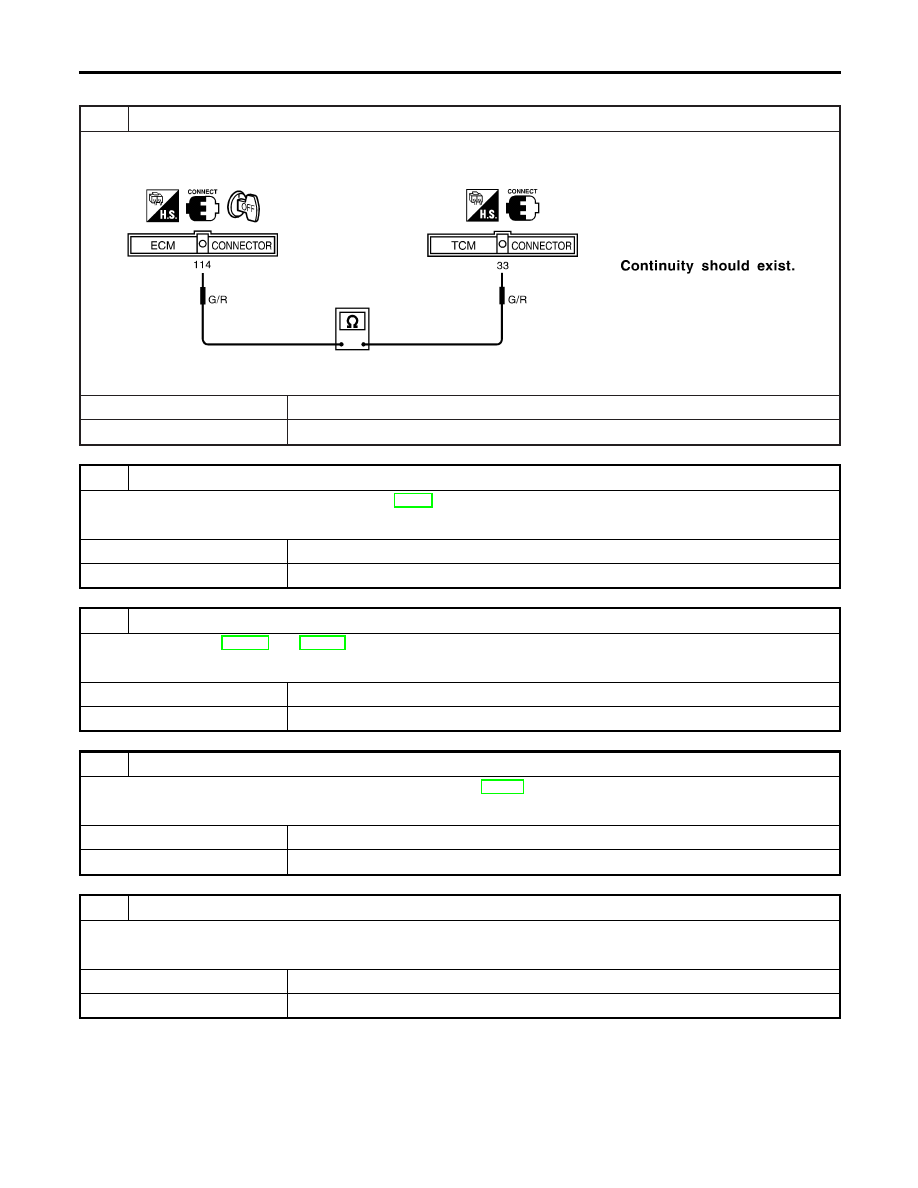

Diagnostic Procedure

NBAT0230

1

CHECK CIRCUIT BETWEEN TCM AND ECM

1. Turn ignition switch to OFF position.
2. Check continuity between TCM terminal 33 and ECM terminal 114.

SAT640JA

OK or NG

OK

©

GO TO 2.

NG

©

Repair or replace harness and connector between TCM and ECM.

2

CHECK DTC WITH ECM STEP 1

Perform self-diagnosis for engine control. Refer to EC-74, “DESCRIPTION”.

OK or NG

OK

©

GO TO 4.

NG

©

GO TO 3.

3

CHECK DTC WITH ECM STEP 2

Check ECM. Refer to EC-440 and EC-603, “System Description” and “Component Description”.

OK or NG

OK

©

GO TO 4.

NG

©

Repair or replace damaged parts.

4

CHECK DTC

Perform Diagnostic Trouble Code (DTC) confirmation procedure, AT-208.

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 5.

5

CHECK TCM INSPECTION

If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

OK or NG

OK

©

INSPECTION END

NG

©

Repair or replace damaged parts.

DTC A/T COMMUNICATION LINE

Diagnostic Procedure

AT-210

SAT574J

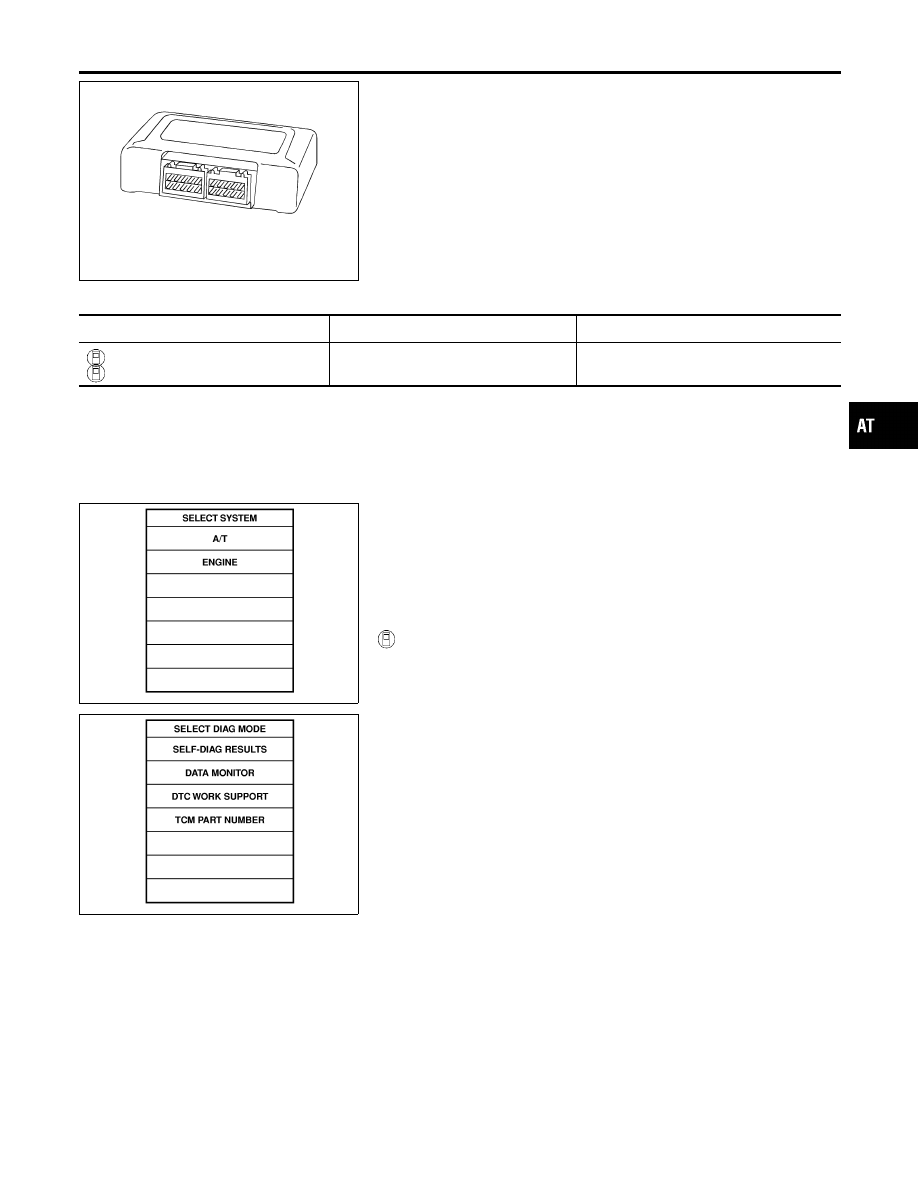

Description

NBAT0207

The TCM consists of a microcomputer and connectors for signal
input and output and for power supply. The unit controls the A/T.

ON BOARD DIAGNOSIS LOGIC

NBAT0207S01

Diagnostic trouble code

Malfunction is detected when ...

Check item (Possible cause)

: CONTROL UNIT (RAM)
: CONTROL UNIT (ROM)

TCM memory (RAM) or (ROM) is mal-
functioning.

TCM

SAT014K

SAT971J

DIAGNOSTIC TROUBLE CODE (DTC) CONFIRMATION
PROCEDURE

NBAT0207S02

NOTE:
If “DIAGNOSTIC TROUBLE CODE CONFIRMATION PROCE-
DURE” has been previously conducted, always turn ignition
switch “OFF” and wait at least 5 seconds before conducting
the next test.

With CONSULT-II

1)

Turn ignition switch “ON” and select “DATA MONITOR” mode
for A/T with CONSULT-II.

2)

Start engine.

3)

Run engine for at least 2 seconds at idle speed.

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC CONTROL UNIT (RAM), CONTROL UNIT (ROM)

Description

AT-211

Diagnostic Procedure

=NBAT0208

1

CHECK DTC

With CONSULT-II

1. Turn ignition switch “ON” and select “SELF DIAG RESULTS” mode for A/T with CONSULT-II.
2. Touch “ERASE”.
PERFORM DIAGNOSTIC TROUBLE CODE (DTC) CONFIRMATION PROCEDURE.
See previous page.

Is the “CONTROL UNIT (RAM) or CONTROL UNIT (ROM)” displayed again?

Yes

©

Replace TCM.

No

©

INSPECTION END

DTC CONTROL UNIT (RAM), CONTROL UNIT (ROM)

Diagnostic Procedure

AT-212
