OVERALL SYSTEM

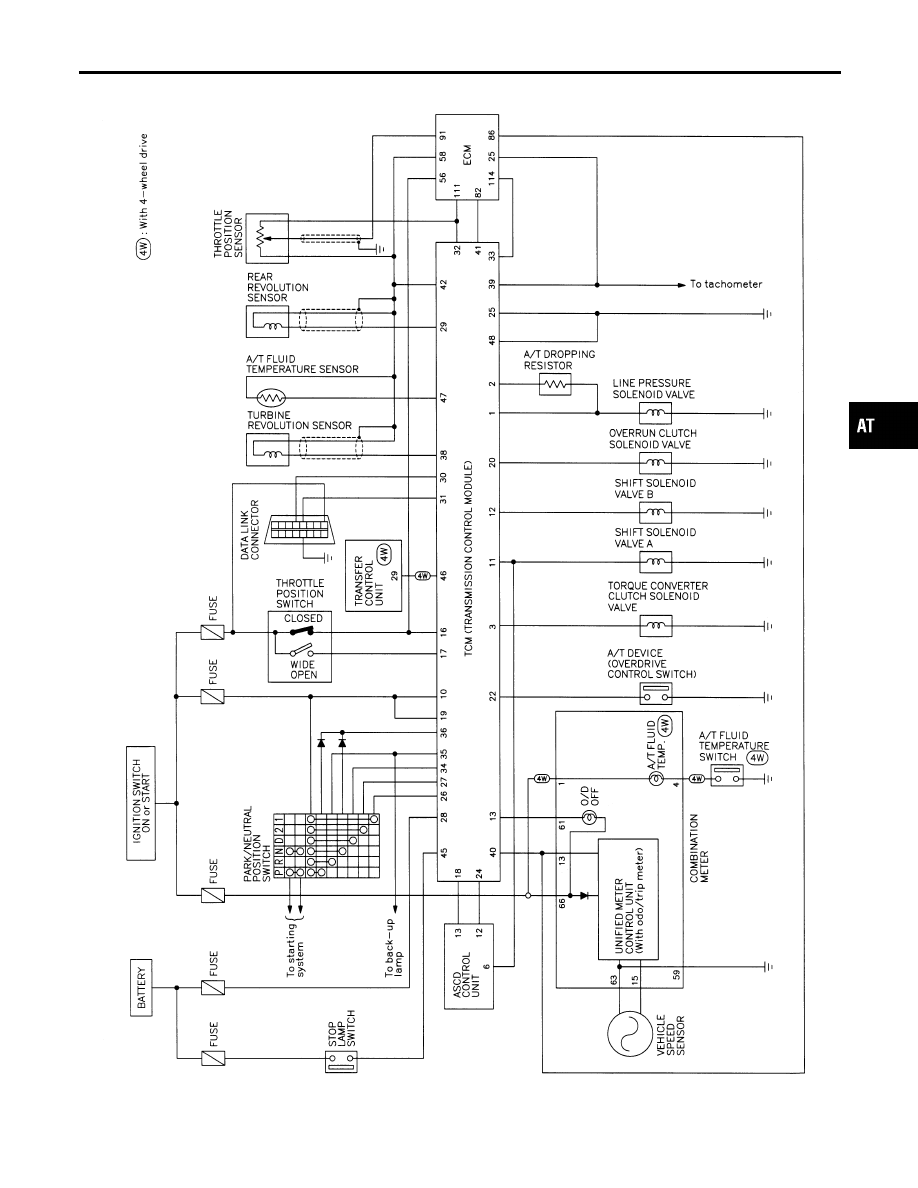

Circuit Diagram

AT-13

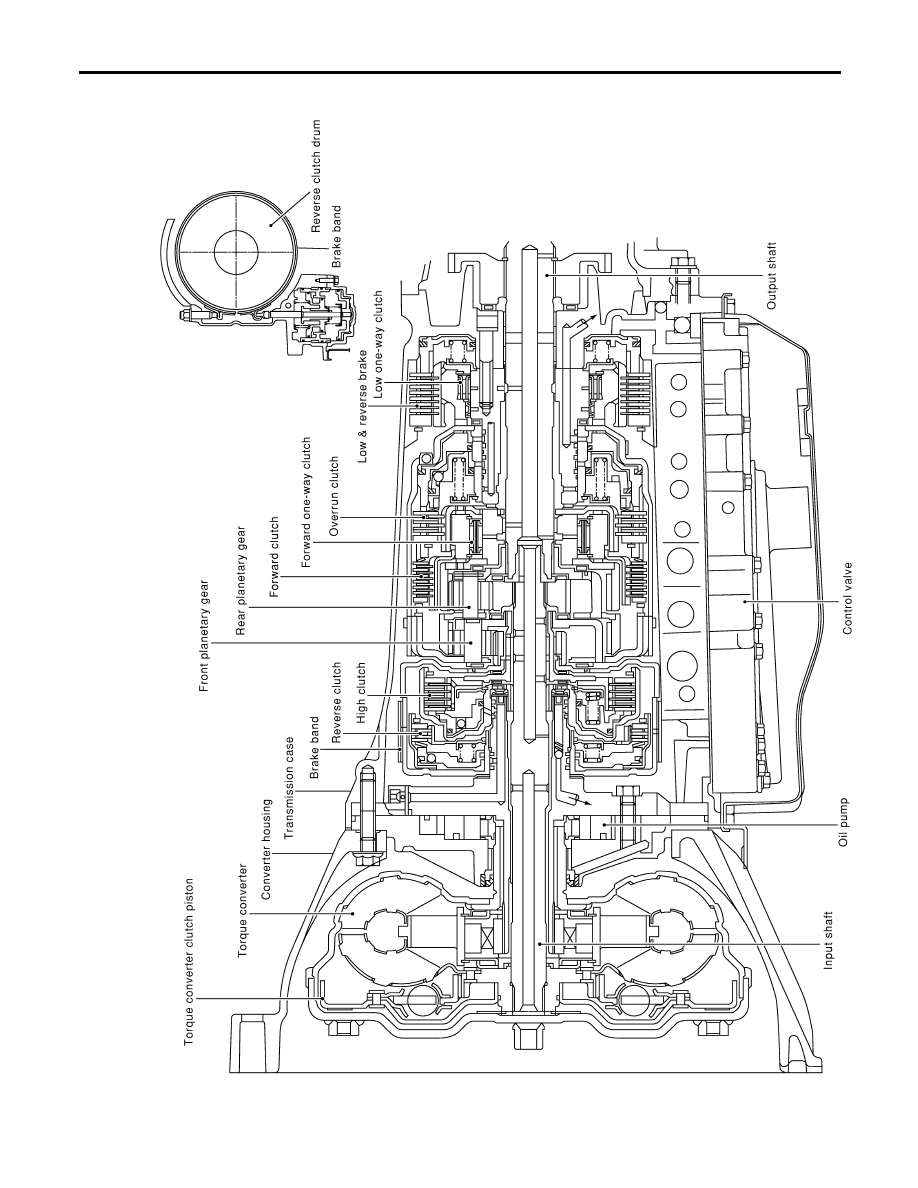

Cross-sectional View

NBAT0010

SAT150K

OVERALL SYSTEM

Cross-sectional View

AT-14

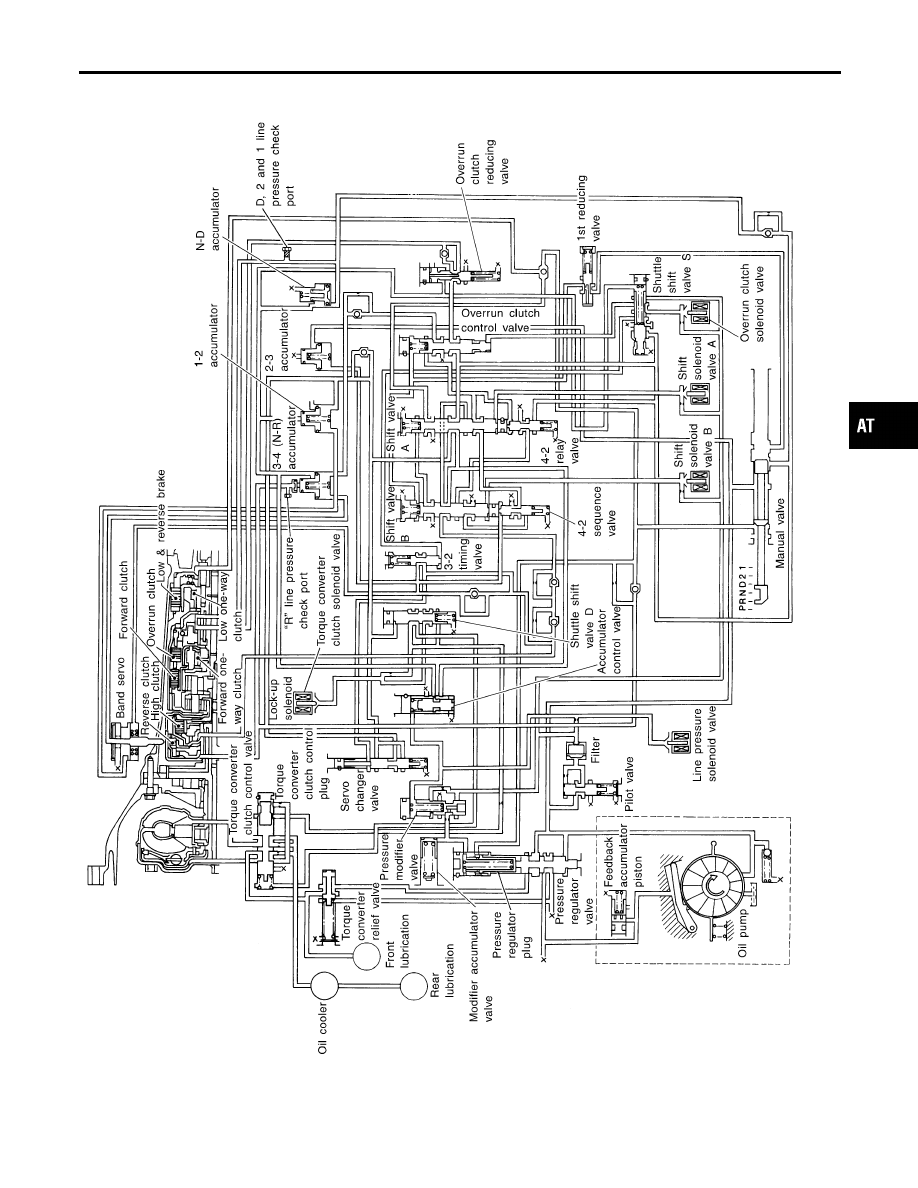

Hydraulic Control Circuit

NBAT0011

SAT151K

GI

MA

EM

LC

EC

FE

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

OVERALL SYSTEM

Hydraulic Control Circuit

AT-15

Shift Mechanism

NBAT0012

The automatic transmission uses compact, dual planetary gear systems to improve power-transmission
efficiency, simplify construction and reduce weight.
It also employs an optimum shift control and superwide gear ratios. They improve starting performance and
acceleration during medium and high-speed operation.
Two one-way clutches are also employed: one is used for the forward clutch and the other for the low clutch.
These one-way clutches, combined with four accumulators, reduce shifting shock to a minimum.

CONSTRUCTION

NBAT0012S01

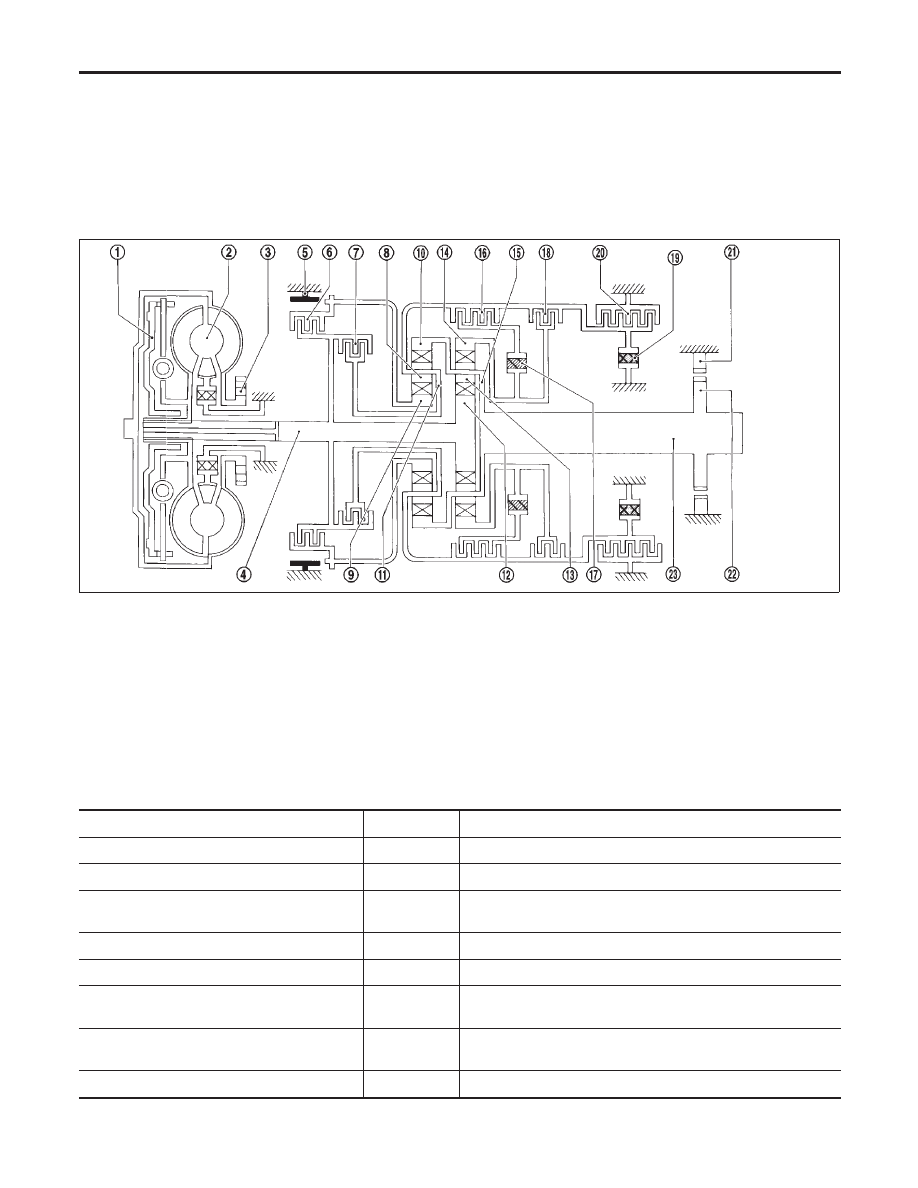

SAT509I

1.

Torque converter clutch piston

2.

Torque converter

3.

Oil pump

4.

Input shaft

5.

Brake band

6.

Reverse clutch

7.

High clutch

8.

Front pinion gear

9.

Front sun gear

10. Front internal gear
11. Front planetary carrier
12. Rear sun gear
13. Rear pinion gear
14. Rear internal gear
15. Rear planetary carrier
16. Forward clutch

17. Forward one-way clutch
18. Overrun clutch
19. Low one-way clutch
20. Low & reverse brake
21. Parking pawl
22. Parking gear
23. Output shaft

FUNCTION OF CLUTCH AND BRAKE

NBAT0012S02

Clutch and brake components

Abbr.

Function

Reverse clutch 6

R/C

To transmit input power to front sun gear 9.

High clutch 7

H/C

To transmit input power to front planetary carrier 11.

Forward clutch 16

F/C

To connect front planetary carrier 11 with forward one-way
clutch 17.

Overrun clutch 18

O/C

To connect front planetary carrier 11 with rear internal gear 14.

Brake band 5

B/B

To lock front sun gear 9.

Forward one-way clutch 17

F/O.C

When forward clutch 16 is engaged, to stop rear internal gear
14 from rotating in opposite direction against engine revolution.

Low one-way clutch 19

L/O.C

To stop front planetary carrier 11 from rotating in opposite direc-
tion against engine revolution.

Low & reverse brake 20

L & R/B

To lock front planetary carrier 11.

OVERALL SYSTEM

Shift Mechanism

AT-16
