2.

Visually check SRS components.

(1) Diagnosis sensor unit

I

Check diagnosis sensor unit and bracket for dents, cracks and
deformities.

I

Check connectors for damage and terminals for deformities.

(2) Air bag module and steering wheel

I

Remove air bag module from steering wheel, instrument panel
or seatback. Check harness cover and connectors for damage,
terminals for deformities, and harness for binding.

I

Install driver air bag module to steering wheel to check fit or
alignment with the wheel.

I

Check steering wheel for excessive free play.

I

Install passenger air bag module to instrument panel to check
fit or alignment with the instrument panel.

I

Install side air bag module to seatback to check fit and align-
ment with the seat.

(3) Spiral cable

I

Check spiral cable for dents, cracks and deformities.

I

Check connectors and protective tape for damage.

I

Check steering wheel for noise, binding and heavy operation.

(4) Main harness, air bag harness, body harness, side air bag

module sub-harness

I

Check connectors for poor connections, damage, and termi-
nals for deformities.

I

Check harnesses for binding, chafing and cuts.

(5) Seat belt pre-tensioner

I

Check harness cover and connectors for damage, terminals
for deformities, and harness for binding.

I

Check belts for damage and anchors for loose mounting.

I

Check retractor for smooth operation.

I

Perform self-diagnosis for seat belt pre-tensioner using seat
belt warning lamp or CONSULT-II. Refer to “Self-diagnosis” for
details. (RS-39)

(6) Satellite sensor

I

Check satellite sensor (including bracket portion) for dents,
cracks or deformities.

I

Check connectors for damage, and terminals for deformities.

CAUTION:

Replace previously used special bolts and ground bolt with
new ones.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

BT

HA

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Maintenance Items (Cont’d)

RS-15

Removal and Installation — Diagnosis Sensor
Unit, Seat Belt Pre-tensioner and Satellite
Sensor

CAUTION:

I

Before servicing SRS, turn the ignition switch off, disconnect both battery cables and wait at least
3 minutes.

I

The special bolts are coated with bonding agent while the other bolt is for ground. Do not use old
bolts after removal; replace with new ones.

I

Check diagnosis sensor unit, seat belt pre-tensioner and satellite sensor for proper installation.

I

Check diagnosis sensor unit and satellite sensor to ensure they are free of deformities, dents,
cracks or rust. If they show any visible signs of damage, replace them with new ones.

I

Check diagnosis sensor unit brackets to ensure they are free of deformities and rust.

I

After replacement of diagnosis sensor unit, seat belt pre-tensioner and satellite sensor, check SRS
function and perform self-diagnosis for SRS. Refer to “Self-diagnosis” for details. (RS-38)

I

Do not attempt to disassemble diagnosis sensor unit, seat belt pre-tensioner and satellite sensor.

I

Replace diagnosis sensor unit, seat belt pre-tensioner and satellite sensor if it has been dropped
or sustained an impact.

I

Do not expose seat belt pre-tensioner to temperatures exceeding 80°C (176°F).

SRS323-A

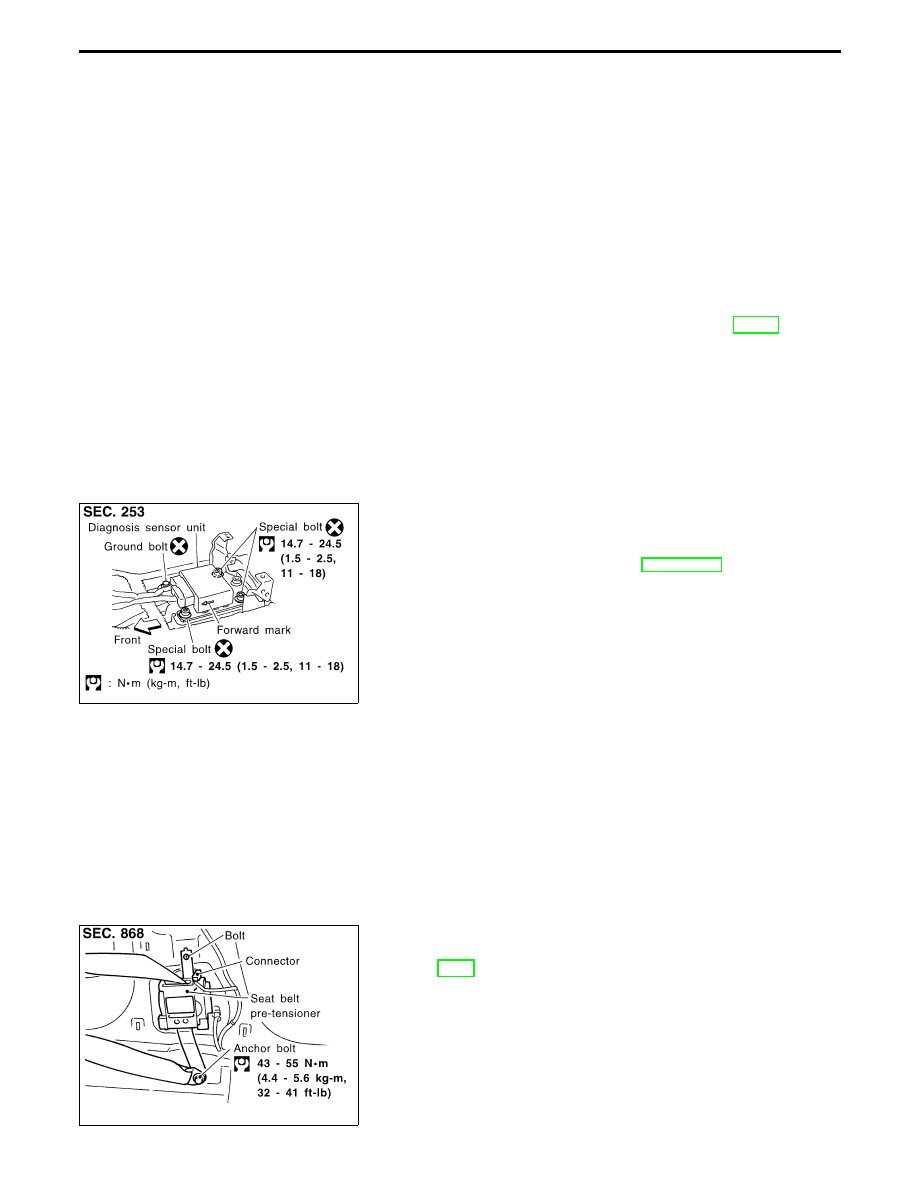

REMOVAL OF DIAGNOSIS SENSOR UNIT

1.

Disconnect driver, passenger and side air bag module connec-
tors. Also, disconnect seat belt pre-tensioner connector.

2.

Remove console box. Refer to BT section, “INSTRUMENT
PANEL”.

3.

Disconnect diagnosis sensor unit connector.

4.

Remove ground bolt and also remove special bolts using the
TAMPER RESISTANT TORX (Size T50), from diagnosis sen-
sor unit.
Then remove the diagnosis sensor unit.

NOTE:

I

To install, reverse the removal procedure sequence.

SRS224-A

REMOVAL OF SEAT BELT PRE-TENSIONER

For removal of seat belt pre-tensioner, refer to “Front Seat Belt” for
details. (RS-4)
NOTE:

I

To install, reverse the removal procedure sequence.

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

RS-16

SRS324-B

REMOVAL OF SATELLITE SENSOR

1.

Remove seat belt pre-tensioner. Refer to “REMOVAL OF SEAT
BELT PRE-TENSIONER” for details. (RS-16)

2.

Disconnect satellite sensor connector.

3.

Remove bolt and nuts from satellite sensor unit.
Then remove the satellite sensor.

NOTE:

I

To install, reverse the removal procedure sequence.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

BT

HA

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Removal and Installation — Diagnosis Sensor
Unit, Seat Belt Pre-tensioner and Satellite
Sensor (Cont’d)

RS-17

Removal — Driver Air Bag Module and Spiral
Cable

SRS597-A

SBF811E

CAUTION:

I

Before servicing SRS, turn the ignition switch off, discon-
nect both battery cables and wait at least 3 minutes.

I

Always work from the side of air bag module.

1.

Remove lower lid from steering wheel, and disconnect air bag
module connector.

2.

Remove side lids, and remove ASCD switch and audio unit
steering switch (or TEL switch).

SBF812E

3.

Using the TAMPER RESISTANT TORX (Size T50), remove left
and right special bolts. Air bag module can then be removed.

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)
