CAUTION:

I

Before removing the seat belt pre-tensioner assembly, turn the ignition switch off, disconnect both
battery cables and wait at least 3 minutes.

I

Do not use electrical test equipment for seat belt pre-tensioner connector.

I

After replacing or reinstalling seat belt pre-tensioner assembly, or reconnecting seat belt pre-ten-
sioner connector, check the system function. Refer to “Self-diagnosis” (RS-39) for details.

I

Do not use disassemble buckle or seat belt assembly.

I

Replace anchor bolts if they are deformed or worn out.

I

Never oil tongue and buckle.

I

If any component of seat belt assembly is questionable, do not repair. Replace the whole seat belt
assembly.

I

If webbing is cut, frayed, or damaged, replace seat belt assembly.

I

When replacing seat belt assembly, use a genuine seat belt assembly.

AFTER A COLLISION

WARNING:

Inspect all seat belt assemblies including retractors and attaching hardware after any collision.
NISSAN recommends that all seat belt assemblies in use during a collision be replaced unless the
collision was minor and the belts show no damage and continue to operate properly. Failure to do so
could result in serious personal injury in an accident. Seat belt assemblies not in use during a colli-
sion should also be replaced if either damage or improper operation is noted. Seat belt pre-tensioner
should be replaced even if the seat belts are not in use during a frontal collision in which the air bags
are deployed.
Replace any seat belt assembly if:

I

The seat belt was in use at the time of a collision (except for minor collisions and the belts, retractors and
buckles show no damage and continue to operate properly).

I

The seat belt was damaged in an accident. (i.e. torn webbing, bent retractor or guide, etc.)

I

The seat belt attaching point was damaged in an accident. Inspect the seat belt attaching area for dam-
age or distortion and repair as necessary before installing a new seat belt assembly.

I

Anchor bolts are deformed or worn out.

I

The seat belt pre-tensioner should be replaced even if the seat belts are not in use during the collision in
which the air bags are deployed.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

BT

HA

EL

IDX

SEAT BELTS

RS-3

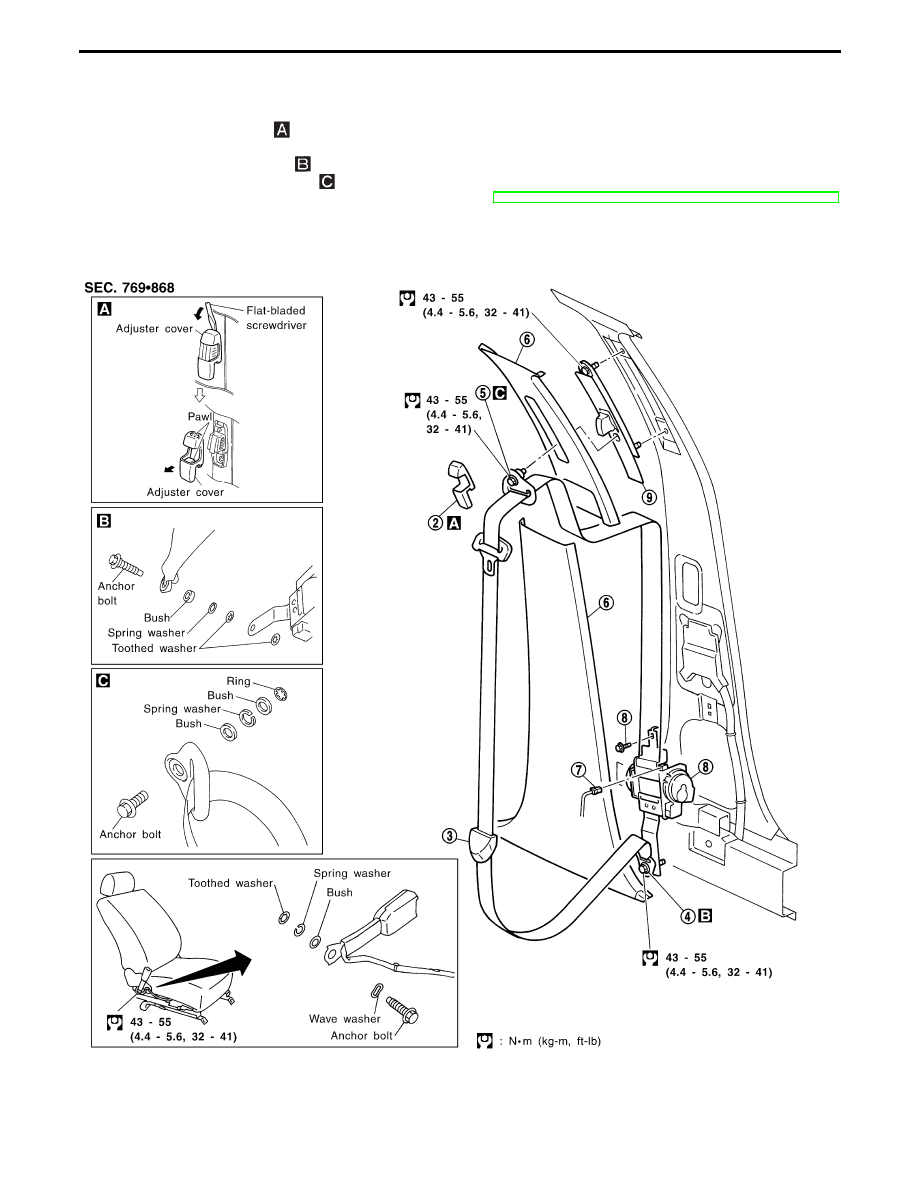

Front Seat Belt

q

1

Slide the seat all the way forward and tilt the seatback toward the front.

q

2

Remove adjuster cover.

q

3

Slide the anchor cover.

q

4

Remove outer anchor bolt.

q

5

Remove shoulder anchor bolt.

q

6

Remove center pillar upper and lower garnish. Refer to BT section, “SIDE AND FLOOR TRIM” for details.

q

7

Disconnect seat belt pre-tensioner connector.

q

8

Remove the bolt securing seat belt pre-tensioner retractor, then remove seat belt and seat belt pre-ten-
sioner retractor.

q

9

Remove bolt securing seat belt adjuster, then remove seat belt adjuster.

SRS751

SEAT BELTS

RS-4

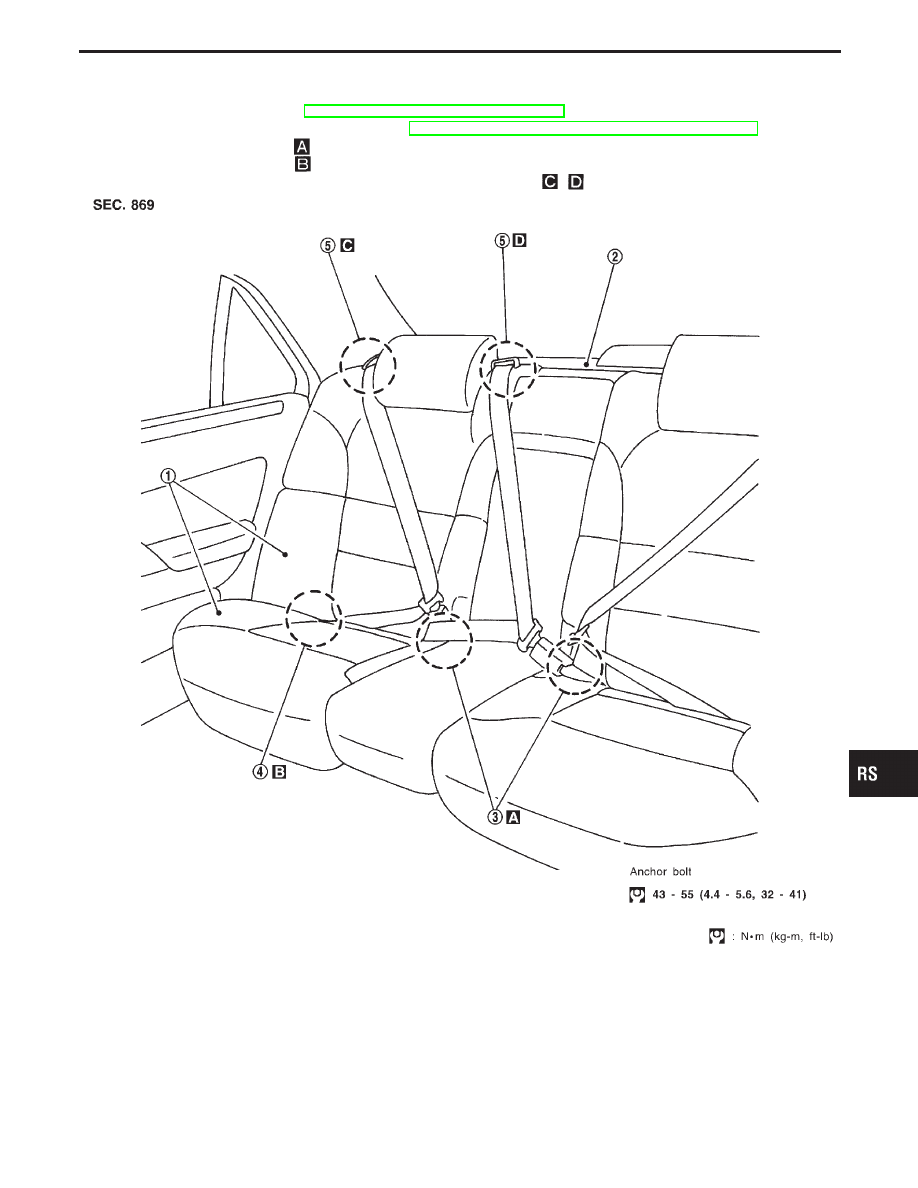

Rear Seat Belt

q

1

Remove rear seat. Refer to BT section, “REAR SEAT” for details.

q

2

Remove rear parcel shelf finisher. Refer to BT section, “SIDE AND FLOOR TRIM” for details.

q

3

Remove inner anchor bolt.

q

4

Remove outer anchor bolt.

q

5

Remove bolt and anchor bolt securing rear seat belt retractor.

SRS595

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

BT

HA

EL

IDX

SEAT BELTS

RS-5

SRS596-A

SEAT BELTS

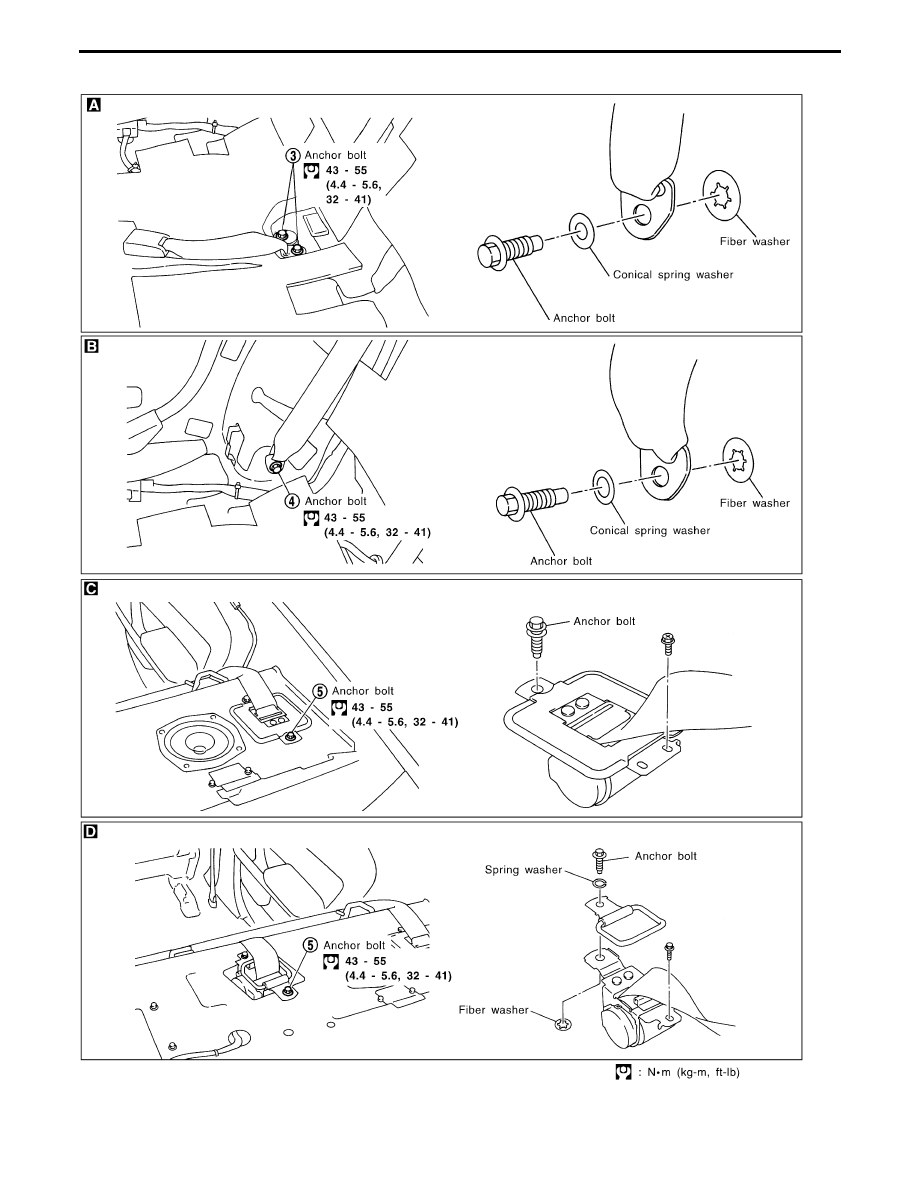

Rear Seat Belt (Cont’d)

RS-6
