Infiniti Q45 (FY33). Manual - part 520

Coil Spring and Shock Absorber

NOTE:
For removal and installation procedures of active damper sus-
pension-related parts, refer to “Removal and Installation”,
“ACTIVE DAMPER SUSPENSION” in FA section.

REMOVAL

Remove shock absorber upper and lower fixing nuts.
Do not remove piston rod lock nut on vehicle.

SRA521A

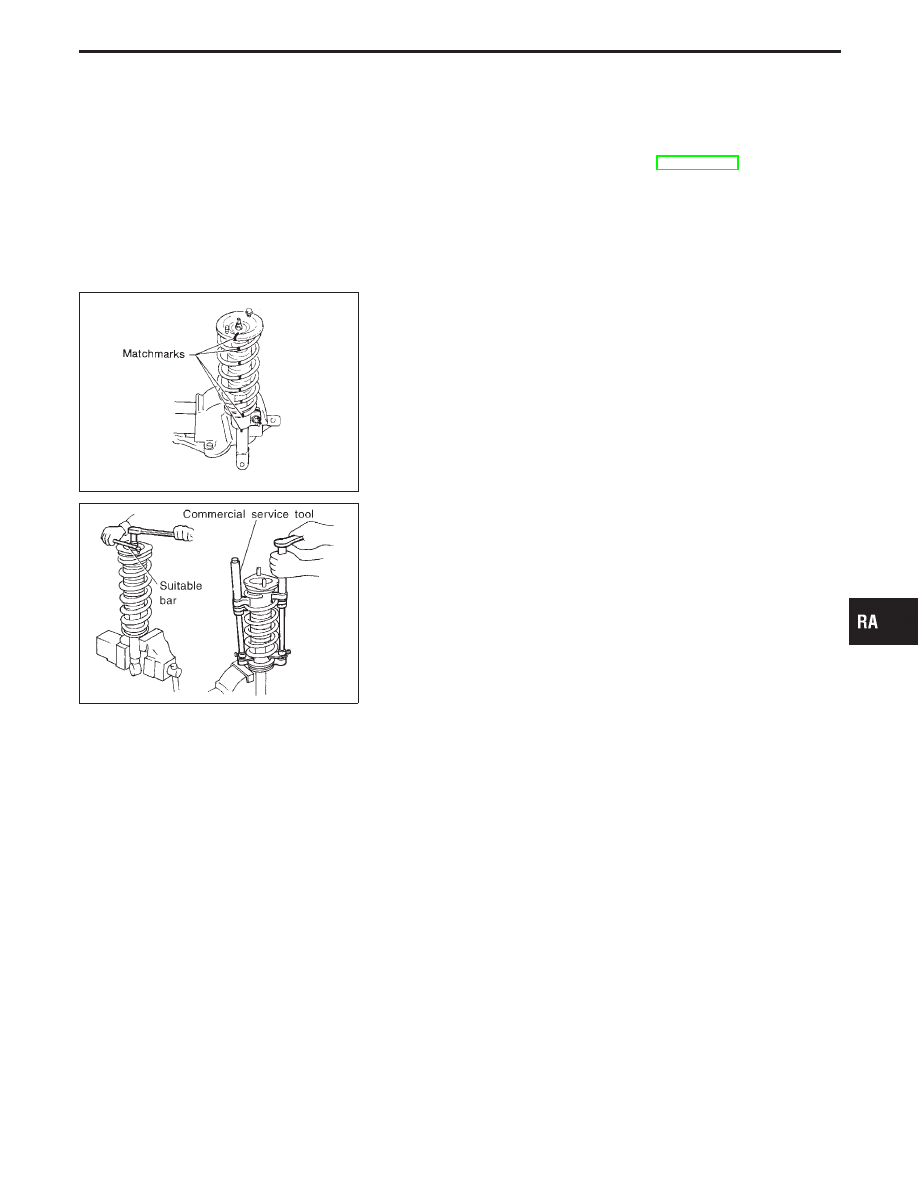

DISASSEMBLY

I

Put matchmarks on coil spring and shock absorber.

SRA806A

1.

Set shock absorber in vise with attachment, then loosen pis-
ton rod lock nut.

WARNING:

Do not remove piston rod lock nut at this time.
2.

Compress spring with tool so that the shock absorber upper
spring seat can be turned by hand.

WARNING:

Make sure that the pawls of the two spring compressors are
firmly hooked on the spring. The spring compressors must be
tightened alternately so as not to tilt the spring.
3.

Remove piston rod lock nut.

INSPECTION

Shock absorber assembly

I

Check for smooth operation through a full stroke, both com-
pression and extension.

I

Check for oil leakage occurring on welded or gland packing
portions.

I

Check piston rod for cracks, deformation or other damage.
Replace if necessary.

Upper rubber seat and bushing

Check rubber parts for deterioration or cracks.
Replace if necessary.

Coil spring

Check for cracks, deformation or other damage. Replace if neces-
sary.

GI

MA

EM

LC

EC

FE

AT

PD

FA

BR

ST

RS

BT

HA

EL

IDX

REAR SUSPENSION

RA-21

SFA664A

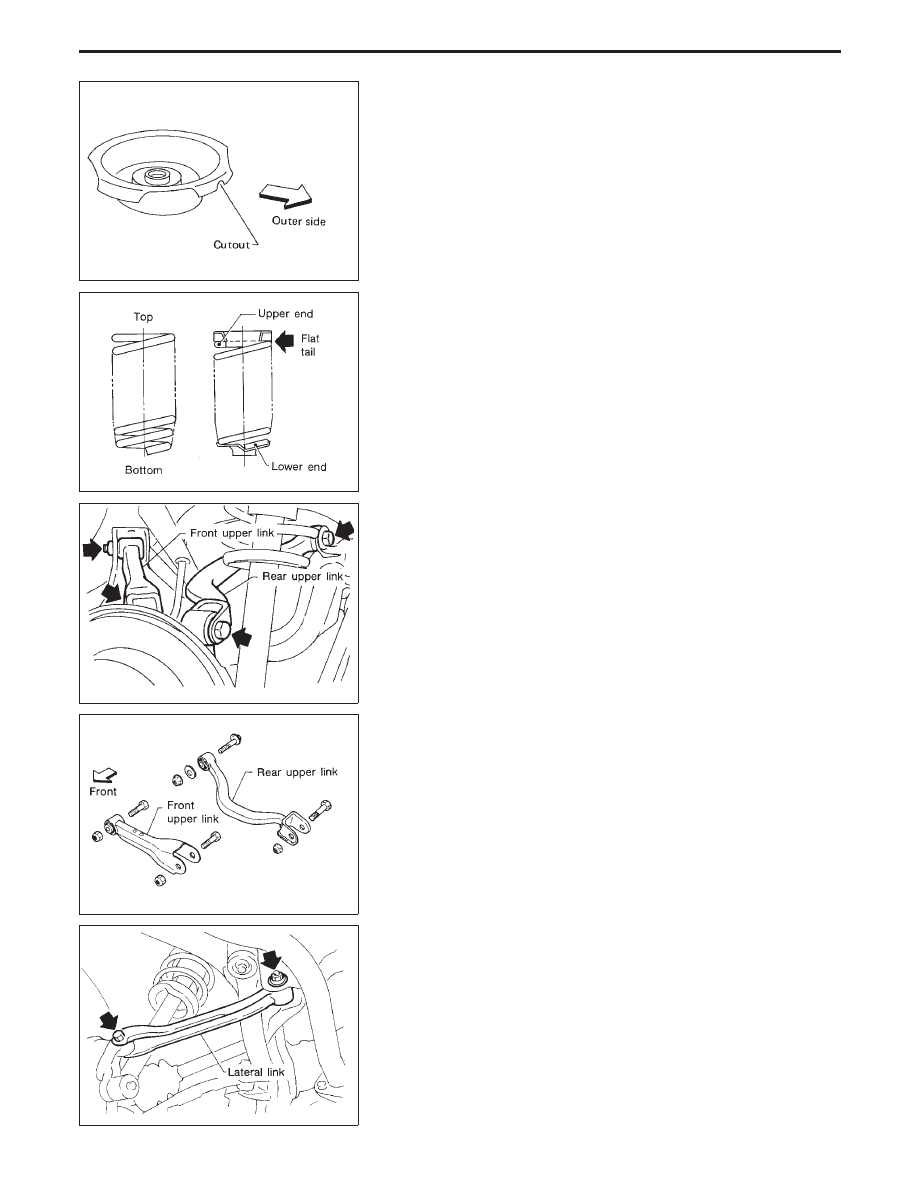

ASSEMBLY

I

Install upper spring seat with its cutout facing the outer side of
vehicle.

SFA436B

I

When installing coil springs, be careful not to reverse top and
bottom direction. (Top end is flat.)

I

When installing coil spring on shock absorber, it must be posi-
tioned as shown in figure at left.

SRA523A

Multi-link and Lower Ball Joint

REMOVAL AND INSTALLATION

I

Remove upper link.

SRA524A

I

Install upper link.

SRA654A

I

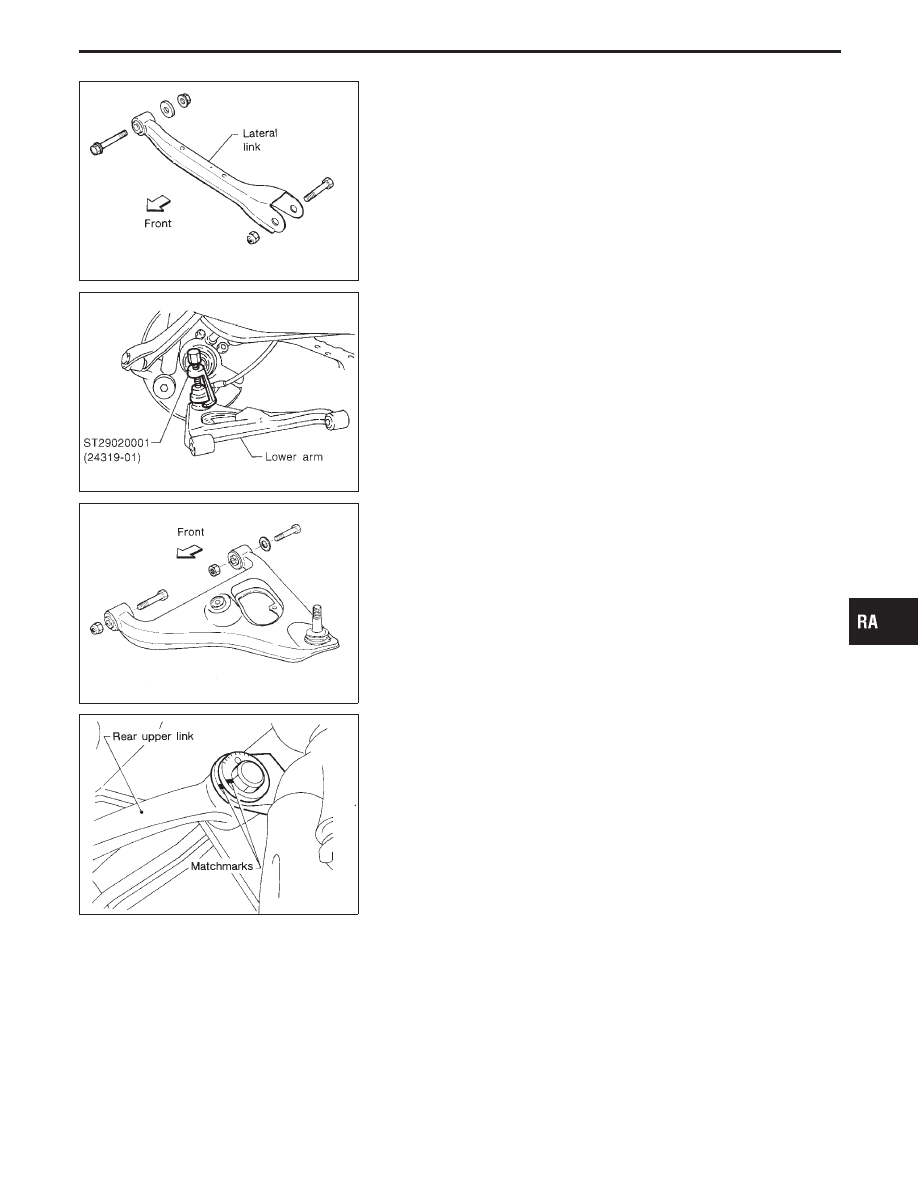

Remove lateral link.

REAR SUSPENSION

Coil Spring and Shock Absorber (Cont’d)

RA-22

SRA526A

I

Install lateral link.

SRA783A

I

Remove lower arm with Tool.

SRA527A

I

Install lower arm.

SRA660A

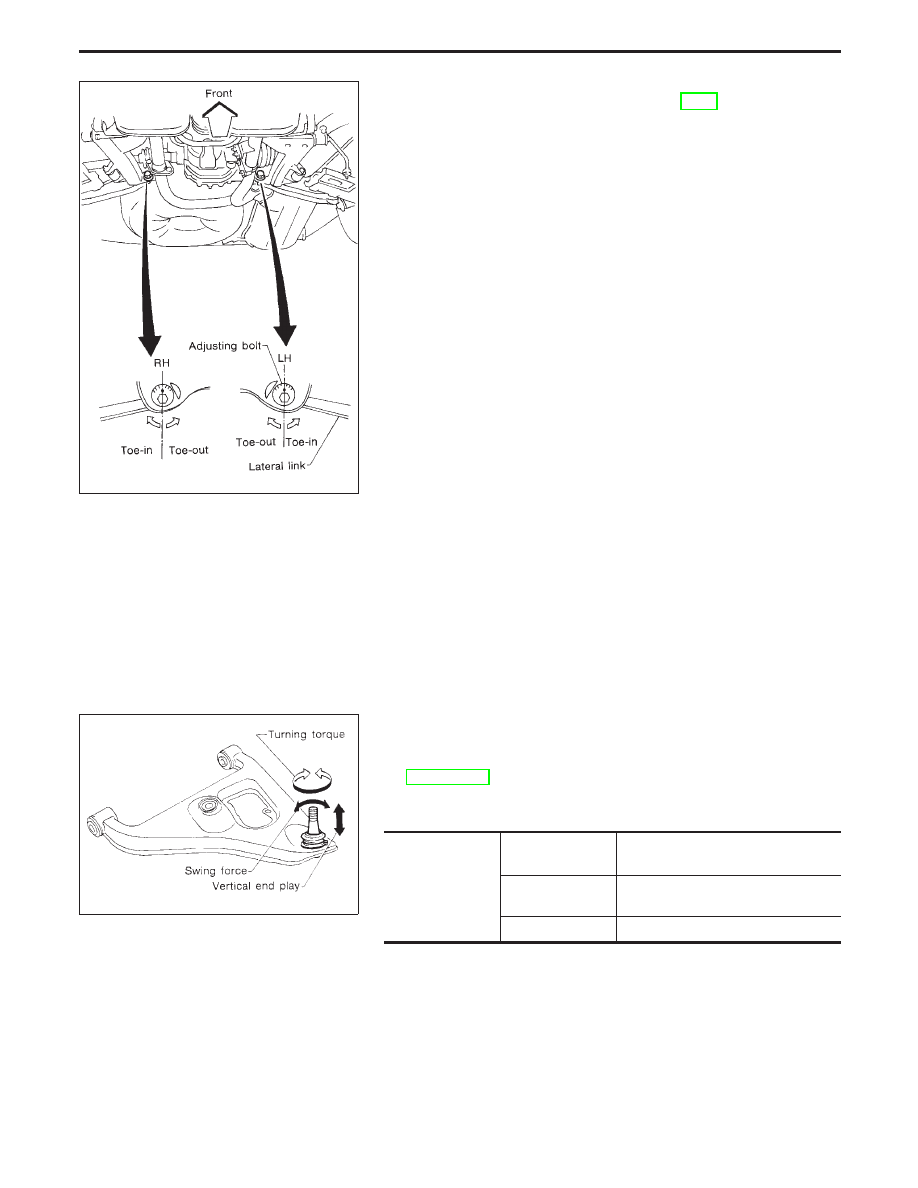

Before removing, put matchmarks on adjusting bolt.

I

When installing, final tightening must be done under unladen
condition with tires on ground.

GI

MA

EM

LC

EC

FE

AT

PD

FA

BR

ST

RS

BT

HA

EL

IDX

REAR SUSPENSION

Multi-link and Lower Ball Joint (Cont’d)

RA-23

SRA716A

I

After installation, check wheel alignment. Refer to Rear Wheel
Alignment in ON-VEHICLE SERVICE (RA-7).

INSPECTION

Rear suspension member

Replace suspension member assembly if cracked or deformed or
if any part (insulator, for example) is damaged.

Upper, lower and lateral links

Replace upper, lower or lateral link as required if cracked or
deformed or if bushing is damaged.

SRA131A

Suspension lower ball joint

I

Measure swing force, turning torque and vertical end play in
axial direction. (Use same measurement procedures as that of
FA section.)

I

If ball stud is worn, play in axial direction is excessive, or joint
is hard to swing, replace lower arm.

Ball joint
specifications

Swing force

7.8 - 78.5 N

(0.8 - 8.0 kg, 1.8 - 17.6 lb)

Turning torque

0.5 - 4.9 N

⋅

m

(5 - 50 kg-cm, 4.3 - 43.4 in-lb)

Vertical end play

0 mm (0 in)

REAR SUSPENSION

Multi-link and Lower Ball Joint (Cont’d)

RA-24
