INSPECTION

Thoroughly clean all parts in cleaning solvent, and dry with
compressed air. Check parts for evidence of deformation or
other damage.

Drive shaft

Replace drive shaft if it is twisted or cracked.

Boot

Check boot for fatigue, cracks, or wear. Replace boot with new boot
bands.

Joint assembly (Final drive side)

I

Replace any parts of double offset joint which show signs of
scorching, rust, wear or excessive play.

I

Check serration for deformation. Replace if necessary.

I

Check slide joint housing for any damage. Replace if neces-
sary.

Joint assembly (Wheel side)

Replace joint assembly if it is deformed or damaged.

ASSEMBLY

I

After drive shaft has been assembled, ensure that it
moves smoothly over its entire range without binding.

I

Use NISSAN GENUINE GREASE or equivalent after every
overhaul.

SFA800

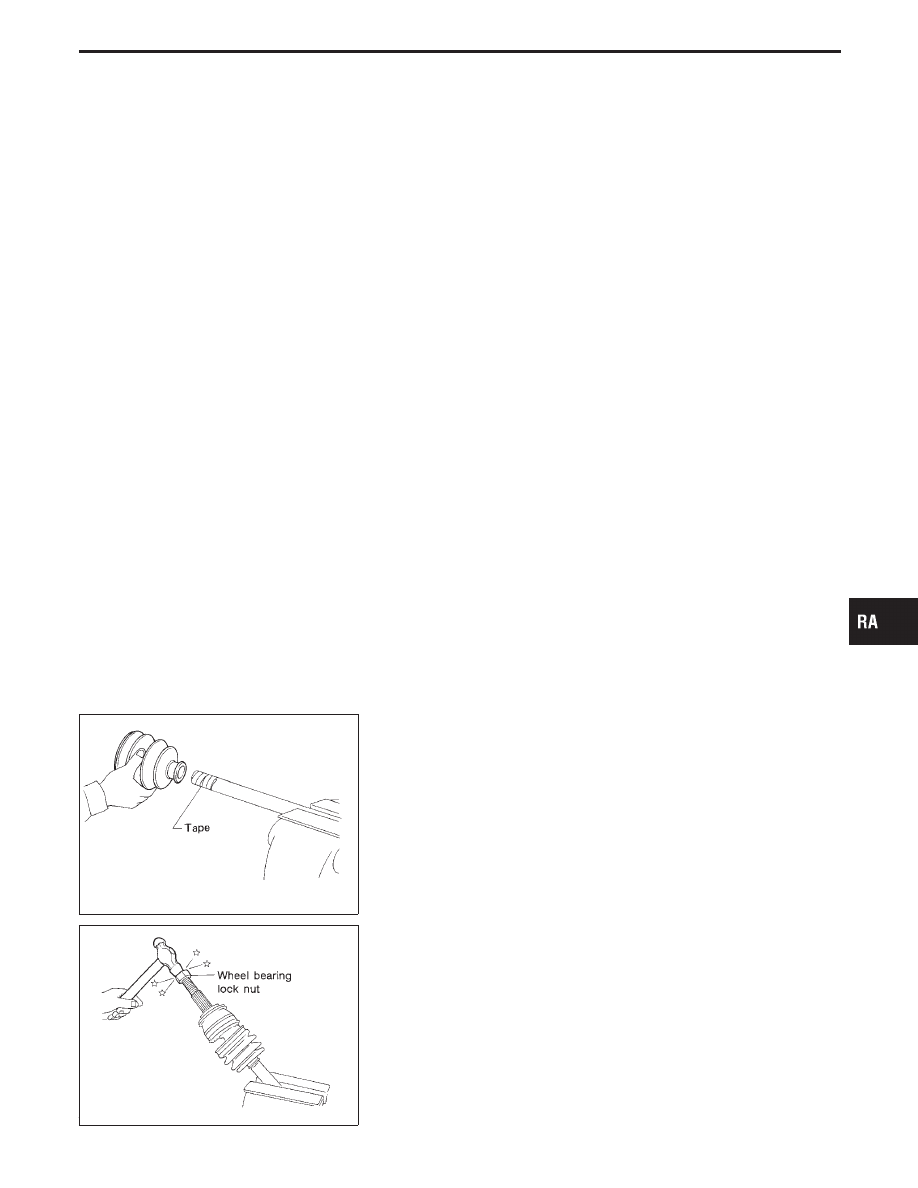

Wheel side

1.

Install boot and new small boot band on drive shaft.

Cover drive shaft serration with tape so as not to damage boot
during installation.

SFA130A

2.

Set joint assembly onto drive shaft by lightly tapping it.
Install joint assembly securely, ensuring marks which were
made during disassembly are properly aligned.

GI

MA

EM

LC

EC

FE

AT

PD

FA

BR

ST

RS

BT

HA

EL

IDX

REAR AXLE

Drive Shaft (Cont’d)

RA-17

SFA456B

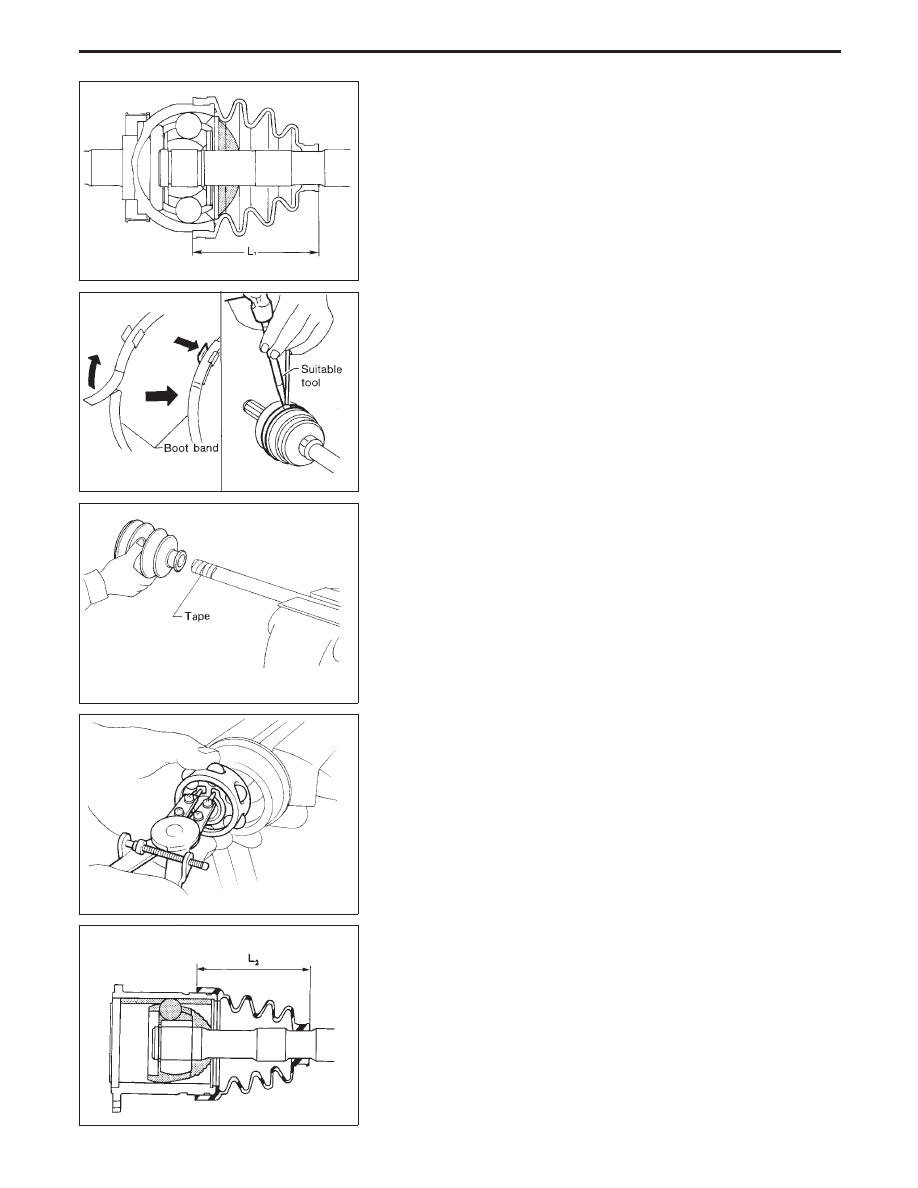

3.

Pack drive shaft with specified amount of grease.

Specified amount of grease:

113 - 123 g (3.99 - 4.34 oz)

4.

Make sure that boot is properly installed on the drive shaft
groove.
Set boot so that it does not swell and deform when its length
is “L

1

”.

Length “L

1

”:

96 - 98 mm (3.78 - 3.86 in)

SFA443B

5.

Lock new larger and smaller boot bands securely with a suit-
able tool.

SFA800

Final drive side

1.

Install boot and new small boot band on drive shaft.

Cover drive shaft serration with tape so as not to damage boot
during installation.

SFA514A

SFA240A

2.

Install ball cage, inner race and balls as a unit, making sure the
marks which were made during disassembly are properly
aligned.

3.

Install new snap ring.

4.

Pack drive shaft with specified amount of grease.

Specified amount of grease:

165 - 175 g (5.82 - 6.17 oz)

5.

Install slide joint housing, then install new stopper ring.

6.

Make sure that boot is properly installed on the drive shaft
groove.
Set boot so that it does not swell and deform when its length
is “L

2

”.

Length “L

2

”:

93 - 95 mm (3.66 - 3.74 in)

7.

Lock new larger and smaller boot bands securely with a suit-
able tool.

REAR AXLE

Drive Shaft (Cont’d)

RA-18

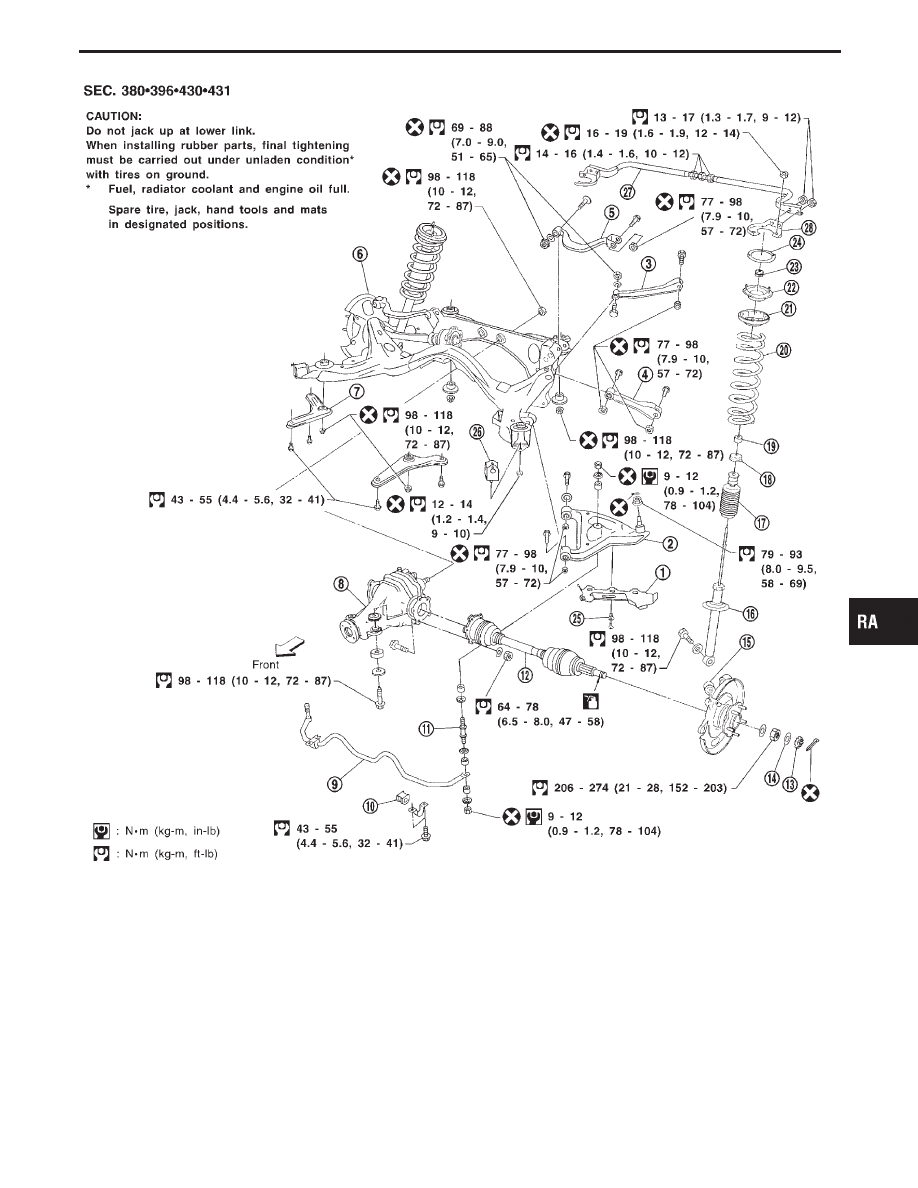

SRA779A

q

1

Protector

q

2

Lower link

q

3

Lateral link

q

4

Front upper link

q

5

Rear upper link

q

6

Suspension member

q

7

Member stay

q

8

Final drive

q

9

Stabilizer bar

q

10

Bushing

q

11

Connecting rod

q

12

Drive shaft

q

13

Adjusting cap

q

14

Insulator

q

15

Axle housing

q

16

Shock absorber

q

17

Bound bumper

q

18

Plate

q

19

Bushing

q

20

Coil spring

q

21

Upper rubber seat

q

22

Upper spring seat

q

23

Bushing

q

24

Gasket

q

25

Clip

q

26

Dynamic damper assembly

q

27

Rear tower bar

q

28

Bracket

GI

MA

EM

LC

EC

FE

AT

PD

FA

BR

ST

RS

BT

HA

EL

IDX

REAR SUSPENSION

RA-19

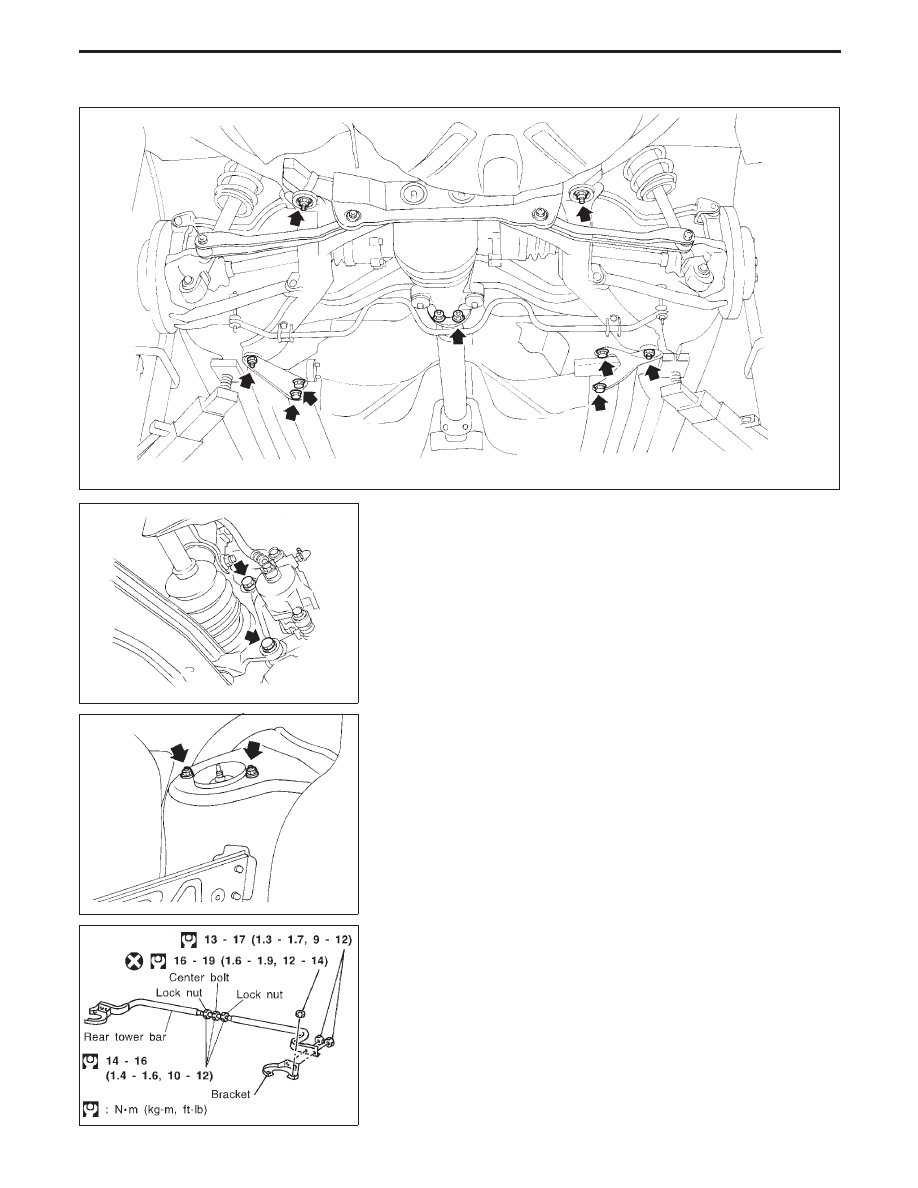

Removal and Installation

SRA720A

SFA110A

SRA304A

CAUTION:

Before removing the rear suspension assembly, disconnect
the ABS wheel sensor from the assembly. Then move it away
from the rear suspension assembly.
Failure to do so may result in the sensor wires being damaged
and the sensor becoming inoperative.

I

Remove exhaust tube.

I

Disconnect propeller shaft rear end.

I

Disconnect hand brake wire front end.

I

Remove brake caliper assembly.

Brake line need not be disconnected from brake caliper.
Be careful not to depress brake pedal, or piston will pop out.
Do not pull or twist brake hose.

I

Remove upper end nuts of shock absorber.

Do not remove piston rod lock nut.

I

Remove suspension member fixing nuts. Then draw out rear
axle and rear suspension assembly.

SRA805A

I

To install the rear tower bar, proceed as follows:

1.

Install the left and right brackets to the top of their correspond-
ing shock absorbers.

2.

Install the tower bar to the left and right brackets.

3.

Adjust the tower bar position by tightening the center bolt to the
specified torque. This will extend the tower bar length. (Center
bolt may rotate about one full turn.)

4.

Tighten the lock nut.
