In-vehicle Sensor Circuit

COMPONENT DESCRIPTION

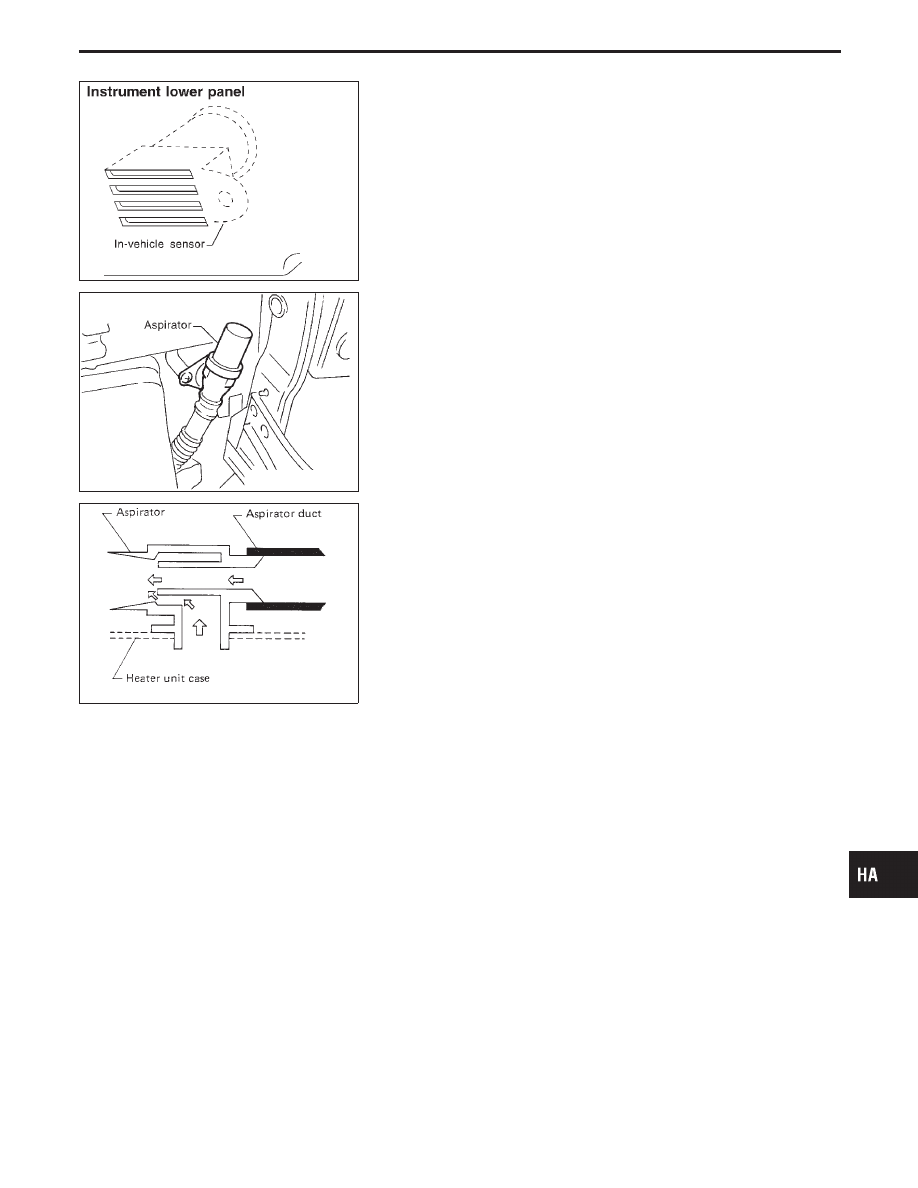

In-vehicle sensor

The in-vehicle sensor is located on instrument lower panel. It con-
verts variations in temperature of compartment air drawn from the
aspirator into a resistance value. It is then input into the auto ampli-
fier.

RHA946F

Aspirator

The aspirator is located in front of heater unit. It produces vacuum
pressure due to air discharged from the heater unit, continuously
taking compartment air in the aspirator.

RHA482A

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

EL

IDX

TROUBLE DIAGNOSES

HA-93

RHA956F

DIAGNOSTIC PROCEDURE

SYMPTOM: In-vehicle sensor circuit is open or shorted. (

or

−

appears on the display as a result of conducting Self-di-

agnosis STEP 2.)

RHA904F

SHA836E

RHA905F

CHECK IN-VEHICLE SENSOR CIRCUIT
BETWEEN IN-VEHICLE SENSOR AND
AUTO AMP.
Disconnect in-vehicle sensor harness con-
nector.
Do approx. 5 volts exist between in-vehicle
sensor harness terminal No.

q

3

and body

ground?

Yes

E

No

Disconnect auto amp. har-
ness connector.

Note

Check circuit continuity
between in-vehicle sensor
harness terminal No.

q

3

and auto amp. harness ter-
minal No.

q

3

.

Continuity should exist.
If OK, check harness for
short.

OK

Disconnect auto amp. harness connector.

Replace auto amp.

Note

Check circuit continuity between in-vehicle
sensor harness terminal No.

q

9

and auto

amp. harness terminal No.

q

9

.

Continuity should exist.
If OK, check harness for short.

OK

CHECK IN-VEHICLE SENSOR.
(Refer to HA-95.)

OK

E

NG

Replace in-vehicle sensor.

Replace auto amp.

Note:
If the result is NG or No after checking circuit continuity, repair harness
or connector.

TROUBLE DIAGNOSES

In-vehicle Sensor Circuit (Cont’d)

H

H

H

H

H

H

HA-94

RHA934F

COMPONENT INSPECTION

In-vehicle sensor

After disconnecting in-vehicle sensor harness connector, measure
resistance between terminals

q

3

and

q

9

at sensor harness side,

using the table below.

Temperature °C (°F)

Resistance k

Ω

−35 (−31)

38.35

−30 (−22)

28.62

−25 (−13)

21.61

−20 (−4)

16.50

−15 (5)

12.73

−10 (14)

9.92

−5 (23)

7.80

0 (32)

6.19

5 (41)

4.95

10 (50)

3.99

15 (59)

3.24

20 (68)

2.65

25 (77)

2.19

30 (86)

1.81

35 (95)

1.51

40 (104)

1.27

45 (113)

1.07

50 (122)

0.91

55 (131)

0.77

60 (140)

0.66

65 (149)

0.57

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

EL

IDX

TROUBLE DIAGNOSES

In-vehicle Sensor Circuit (Cont’d)

HA-95

RHA970F

Intake Sensor Circuit

COMPONENT DESCRIPTION

The intake sensor is located on the cooling unit. It converts tem-
perature of air after it passes through the evaporator into a resis-
tance value. The value is then input to the auto amplifier.

RHA957F

DIAGNOSTIC PROCEDURE

SYMPTOM: Intake sensor circuit is open or shorted. (

or

−

appears on the display as a result of conducting Self-di-

agnosis STEP 2.)

RHA906F

RHA907F

RHA908F

CHECK INTAKE SENSOR CIRCUIT
BETWEEN INTAKE SENSOR AND AUTO
AMP.
Disconnect intake sensor harness connec-
tor.
Do approx. 5 volts exist between intake
sensor harness terminal No.

q

1

and body

ground?

Yes

E

No

Disconnect auto amp. har-
ness connector.

Note

Check circuit continuity
between intake sensor har-
ness terminal No.

q

1

and

auto amp. harness terminal
No.

q

1

.

Continuity should exist.
If OK, check harness for
short.

OK

Disconnect auto amp. harness connector.

Replace auto amp.

Note

Check circuit continuity between intake
sensor harness terminal No.

q

9

and auto

amp. harness terminal No.

q

9

.

Continuity should exist.
If OK, check harness for short.

OK

CHECK INTAKE SENSOR.
(Refer to HA-97.)

OK

E

NG

Replace intake sensor.

Replace auto amp.

Note:
If the result is NG or No after checking circuit continuity, repair harness
or connector.
