Infiniti Q45 (FY33). Manual - part 365

TEL187M

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

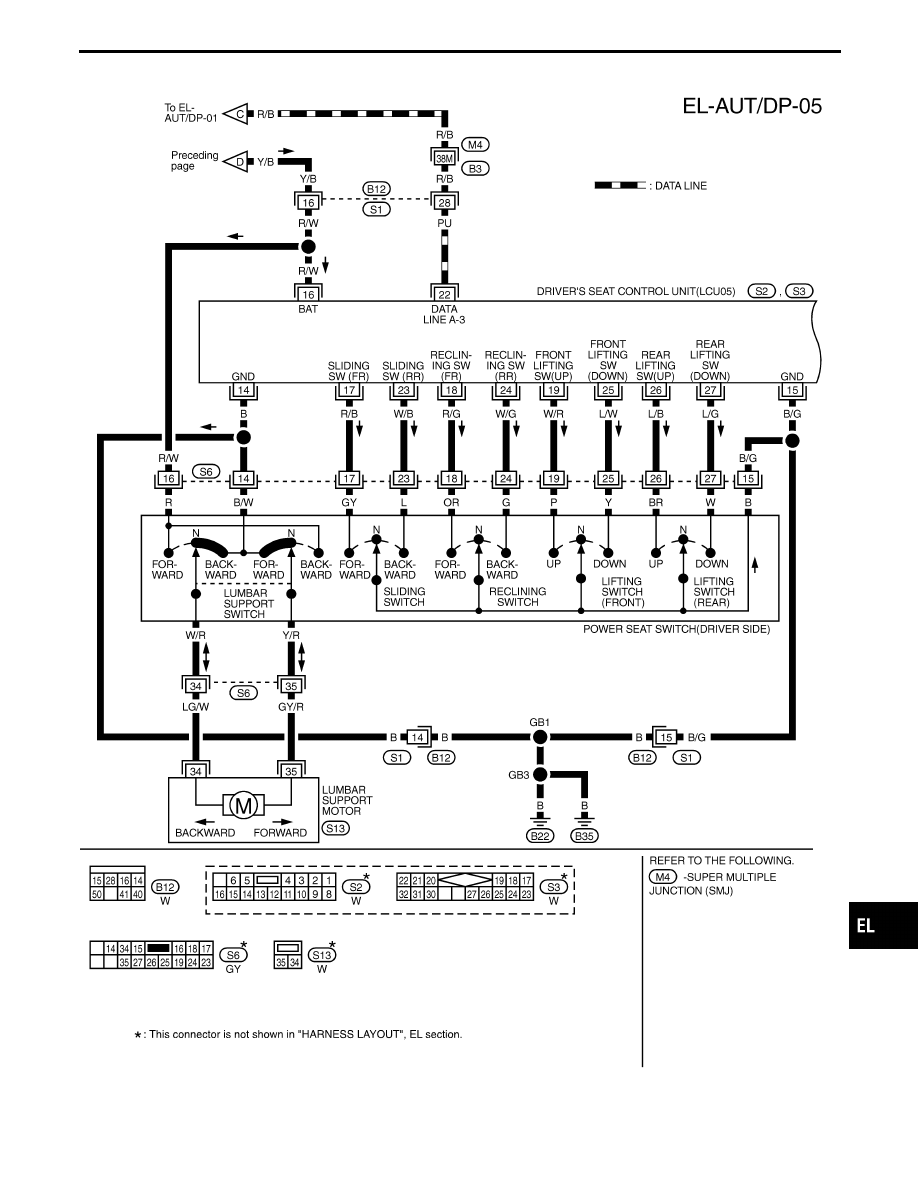

AUTOMATIC DRIVE POSITIONER — IVMS

Wiring Diagram — AUT/DP — (Cont’d)

EL-451

TEL025B

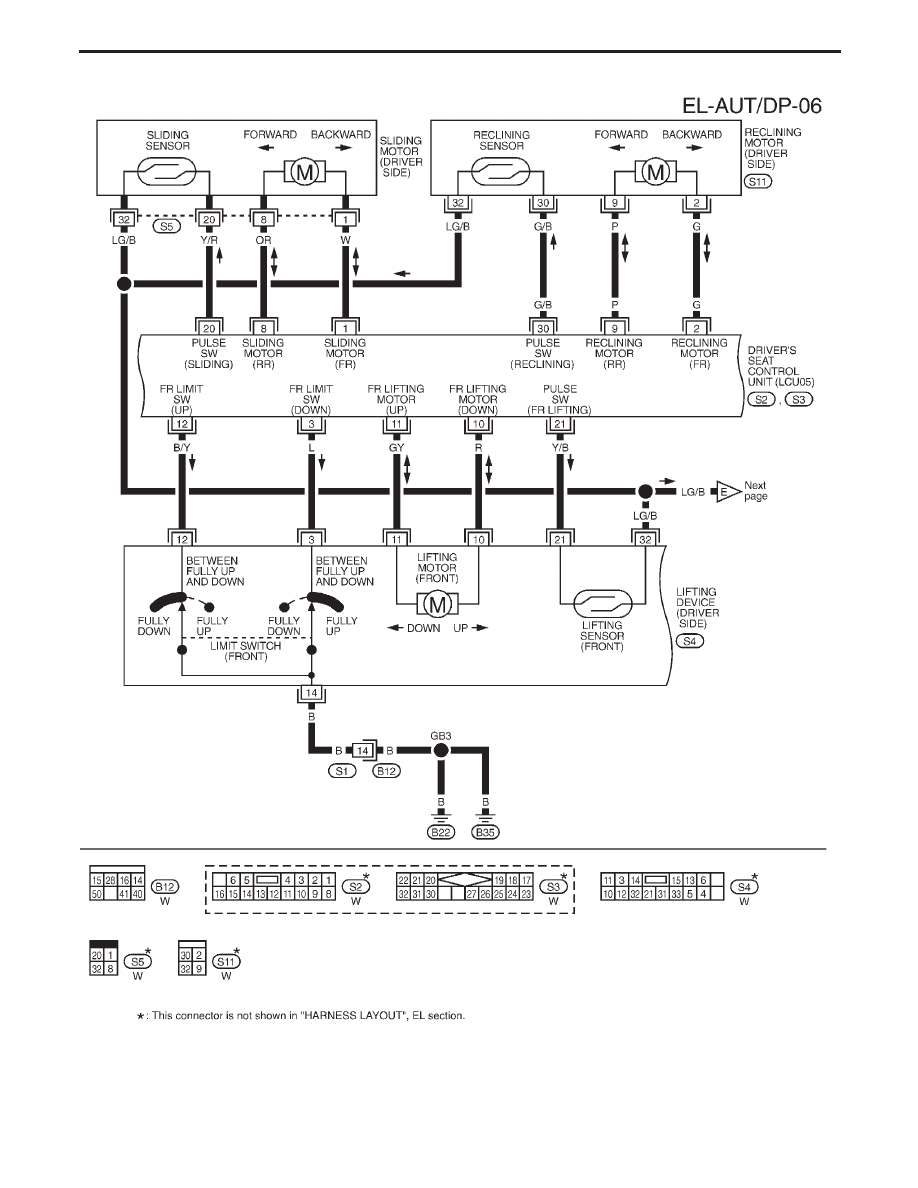

AUTOMATIC DRIVE POSITIONER — IVMS

Wiring Diagram — AUT/DP — (Cont’d)

EL-452

TEL026B

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

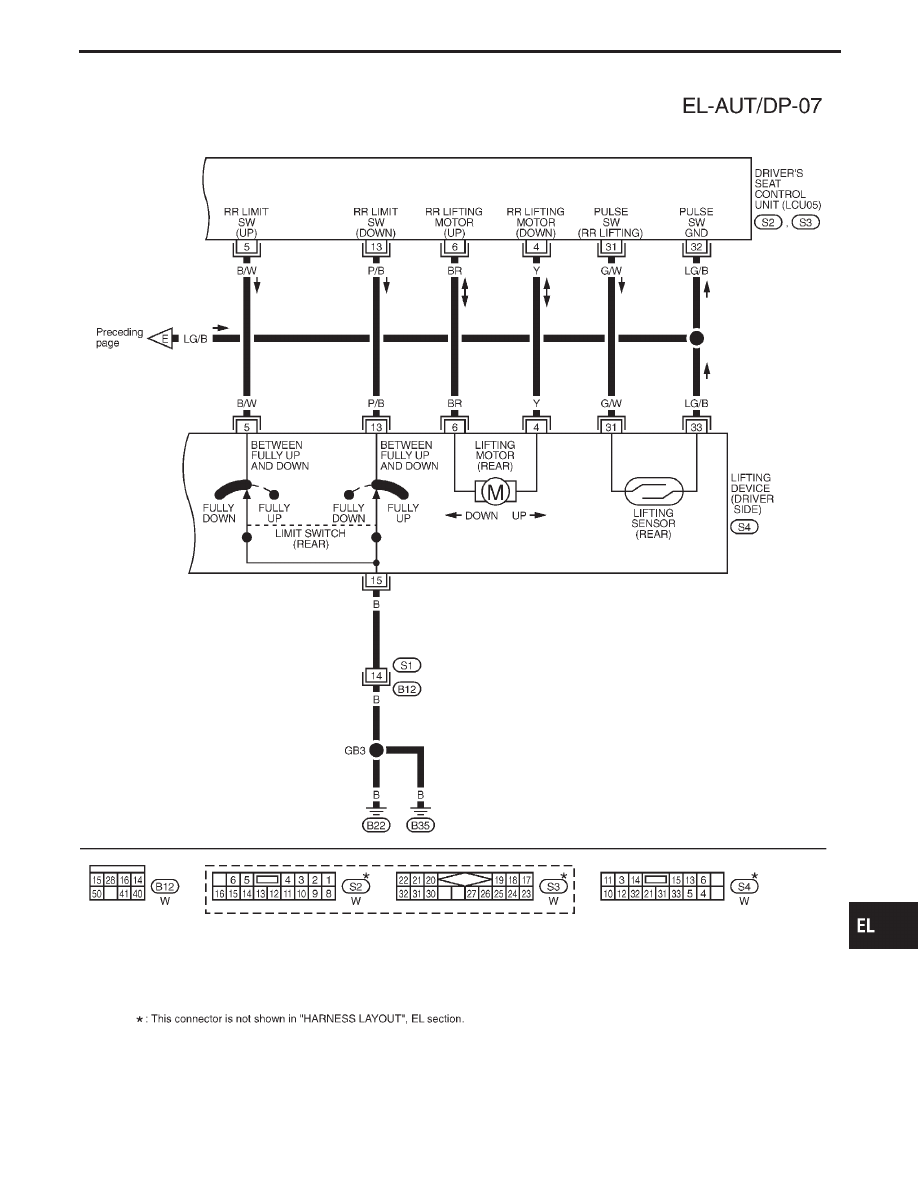

AUTOMATIC DRIVE POSITIONER — IVMS

Wiring Diagram — AUT/DP — (Cont’d)

EL-453

SEF046TA

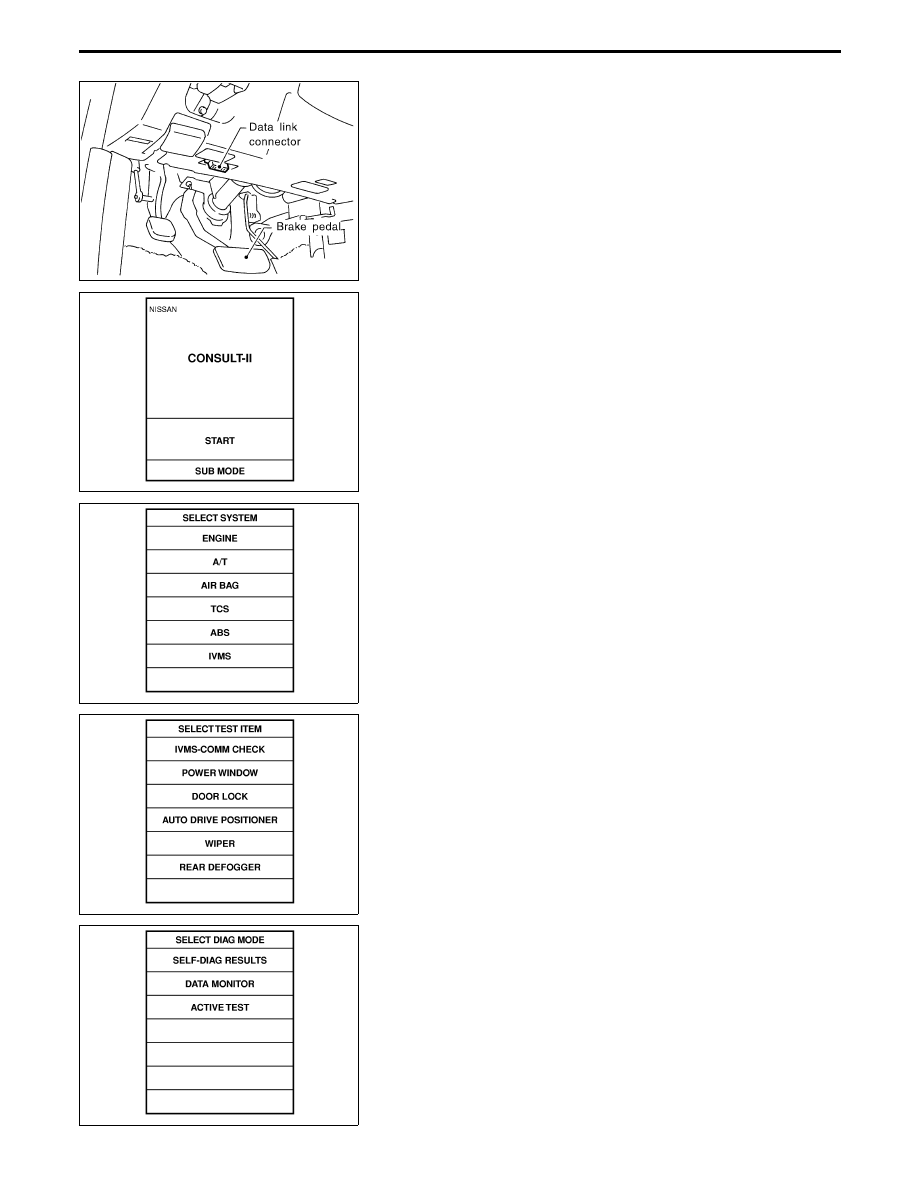

CONSULT-II

CONSULT-II INSPECTION PROCEDURE

1.

Turn ignition switch “OFF”.

2.

Connect “CONSULT-II” to the data link connector.

PBR455D

3.

Turn ignition switch “ON”.

4.

Touch “START”.

SEL471W

5.

Touch “IVMS”.

SEL472W

6.

Touch “AUTO DRIVE POSITIONER”.

SEL481W

I

DATA MONITOR, ACTIVE TEST, and SELF-DIAGNOSIS are
available for the automatic drive positioner.

AUTOMATIC DRIVE POSITIONER — IVMS

EL-454
