Meter/Gauge Operation and Odo/Trip Meter
Segment Check in Diagnosis Mode

DIAGNOSIS FUNCTION

I

Odo/trip meter segment can be checked in diagnosis mode.

I

Meters/gauges can be checked in diagnosis mode.

HOW TO ALTERNATE DIAGNOSIS MODE

1.

Turn ignition switch to ON and change odo/trip meter to “TRIP
A” or “TRIP B”.

2.

Turn ignition switch to OFF.

3.

Turn ignition switch to ON when pushing odo/trip meter switch.

4.

Confirm that trip meter indicates “000.0”.

5.

Push odo/trip meter switch more than three times within 5
seconds.

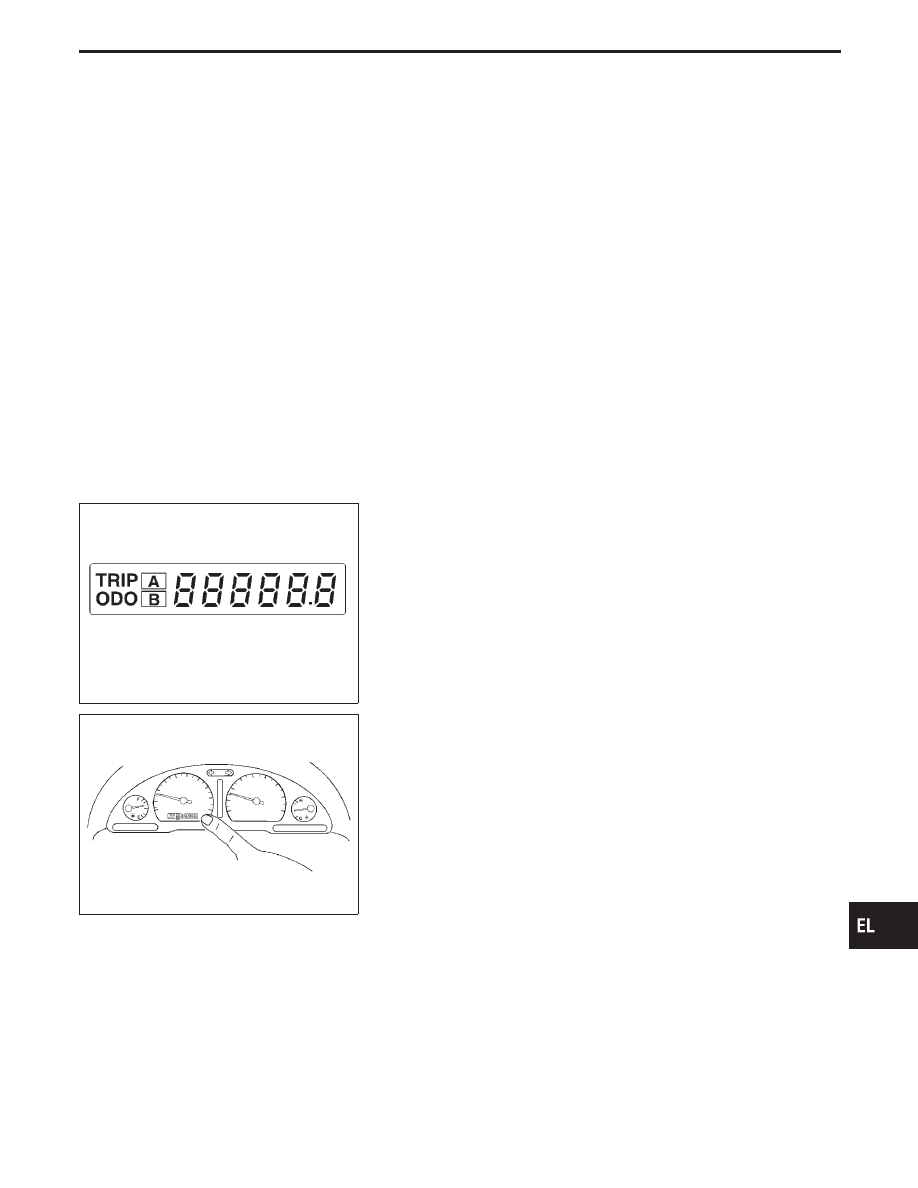

SEL110V

6.

All odo/trip meter segments should be turned on.

NOTE: If some segments are not turned on, speedometer (uni-

fied meter control unit) with odo/trip meter should be
replaced.

At this point, the unified control meter is turned to diagnosis
mode.

SEL111V

7.

Push odo/trip meter switch. Indication of each meter/gauge
should be as shown left during pushing odo/trip meter switch
if it is no malfunctioning.

NOTE: It takes about 1 minute for indication of fuel gauge to

become stable.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

METER AND GAUGES

EL-147

Flexible Print Circuit (FPC)

Tachometer, fuel gauge and water temperature gauge are con-
nected with unified meter control unit (speedometer) by Flexible
Print Circuit (FPC) connector. When replace or remove and install
unified control unit (speedometer), disconnect and connect FPC
connector according to the following steps.

SEL109V

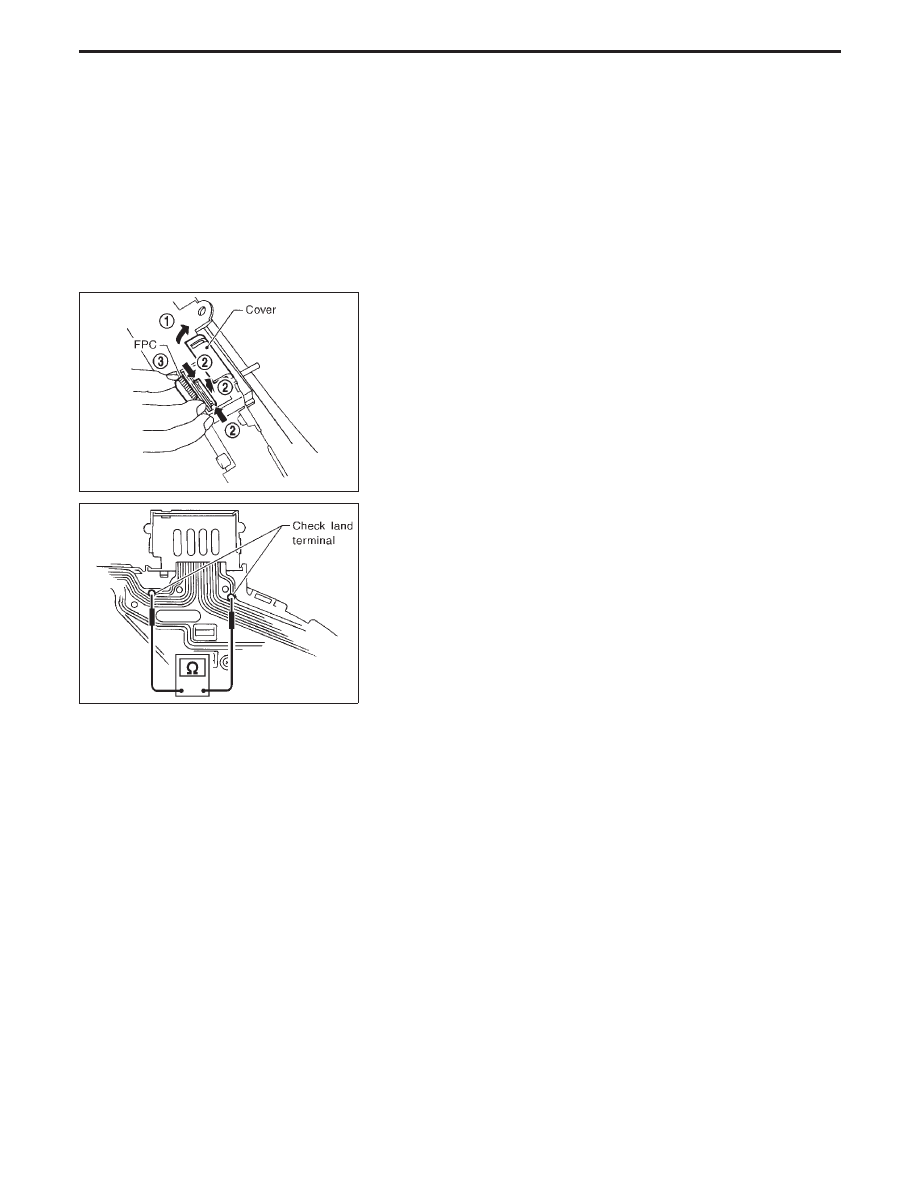

DISCONNECT

1.

Open connector cover.

2.

Release connector lock by holding both ends of it and pulling
it up.

3.

Disconnect FPC by pulling it up.

SEL114V

CONNECT

1.

Insert FPC into connector and lock connector pushing FPC
downward.

2.

Check secure connection of FPC.

3.

Check continuity of check land terminal for secure connection
of FPC.

Resistance: 0

Ω

4.

Close connector cover.

METER AND GAUGES

EL-148

Trouble Diagnoses

PRELIMINARY CHECK

CHECK-IN

Can Diagnosis mode
be activated? Refer to
“Meter/Gauge Opera-
tion and Odo/Trip Meter
Segment Check in
Diagnosis Mode”,
EL-147.

Yes

E

No

Do meter warning
lamps operate?

No

E

Yes

Check the screws
securing speedometer.
(The screws are
located behind the
combination meter. For
details refer to EL-153.)

E

Can Diagnosis mode
be activated?

No

G

Check power supply
and ground circuit.
Refer to “POWER SUP-
PLY AND GROUND
CIRCUIT CHECK”,
EL-150.

Check meter/gauge
operation in Diagnosis
mode.

F

Yes

H

Malfunction is indicated
in Diagnosis mode.

No malfunction is indi-
cated in Diagnosis
mode.

Replace speedometer
(unified meter control
unit).

Check the following:

I

FPC connector con-
nection
Refer to “Flexible
Print Circuit (FPC)”,
EL-148.

I

Screws securing the
malfunctioning meter/
gauge
(The screws are
located behind the
combination meter.
For details refer to
EL-153.)

OK

H

NG

SYMPTOM CHART 2
Refer to EL-150.

SYMPTOM CHART 1
Refer to EL-150.

Reconnect FPC connector and check continuity between
check land terminals and/or repair malfunctioning part.
Refer to “Flexible Print Circuit (FPC)”, EL-148.

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

BR

ST

RS

BT

HA

IDX

METER AND GAUGES

H

H

H

H

H

H

H

H

EL-149

SYMPTOM CHART

Symptom chart 1 (Malfunction is indicated in Diagnosis mode)

Symptom

Possible causes

Repair order

Speedometer and/or odo/trip
meter indicate(s) malfunction
in Diagnosis mode.

I

Speedometer (Unified meter control unit)

I

Replace speedometer (unified meter control unit).

Multiple meter/gauge indicate
malfunction in Diagnosis
mode.

One of tachometer/fuel gauge/
water temp. gauge indicates
malfunction in Diagnosis
mode.

I

Meter/Gauge

I

Speedometer (Unified meter control unit)

1. Check resistance of meter/gauge indicating malfunction. If

the resistance is NG, replace the meter/gauge. Refer to
“METER/GAUGE RESISTANCE CHECK”, EL-153.

2. If the resistance is OK, replace speedometer (unified meter

control unit).

Symptom chart 2 (No malfunction is indicated in Diagnosis mode)

Symptom

Possible causes

Repair order

Speedometer and odo/trip
meter are malfunctioning.

1. Sensor

- Speedometer, Odo/Trip meter

2. FPC connector

3. Speedometer (Unified meter control unit)

1. Check vehicle speed sensor.

INSPECTION/VEHICLE SPEED SENSOR (Refer to EL-151.)

2. Check FPC connector. Refer to “Flexible Print Circuit (FPC)”,

EL-148.

3. Replace speedometer (unified meter control unit).

Multiple meter/gauge are mal-
functioning. (except
speedometer, odo/trip meter)

1. FPC connector

2. Speedometer (Unified meter control unit)

1. Check FPC connector. Refer to “Flexible Print Circuit (FPC)”,

EL-148.

2. Replace speedometer (unified meter control unit).

One of tachometer/fuel gauge/
water temp. gauge is malfunc-
tioning.

1. Sensor/Engine revolution signal

- Tachometer

- Fuel gauge
- Water temp. gauge

2. FPC connector

3. Speedometer (Unified meter control unit)

1. Check the sensor for malfunctioning meter/gauge.

INSPECTION/ENGINE REVOLUTION SIGNAL (Refer to
EL-152.)
INSPECTION/FUEL LEVEL SENSOR UNIT (Refer to
EL-152.)
INSPECTION/THERMAL TRANSMITTER (Refer to EL-153.)

2. Check FPC connector. Refer to “Flexible Print Circuit (FPC)”,

EL-148.

3. Replace speedometer (unified meter control unit).

Before starting trouble diagnoses above, perform PRELIMINARY CHECK, EL-149.

SEL367VA

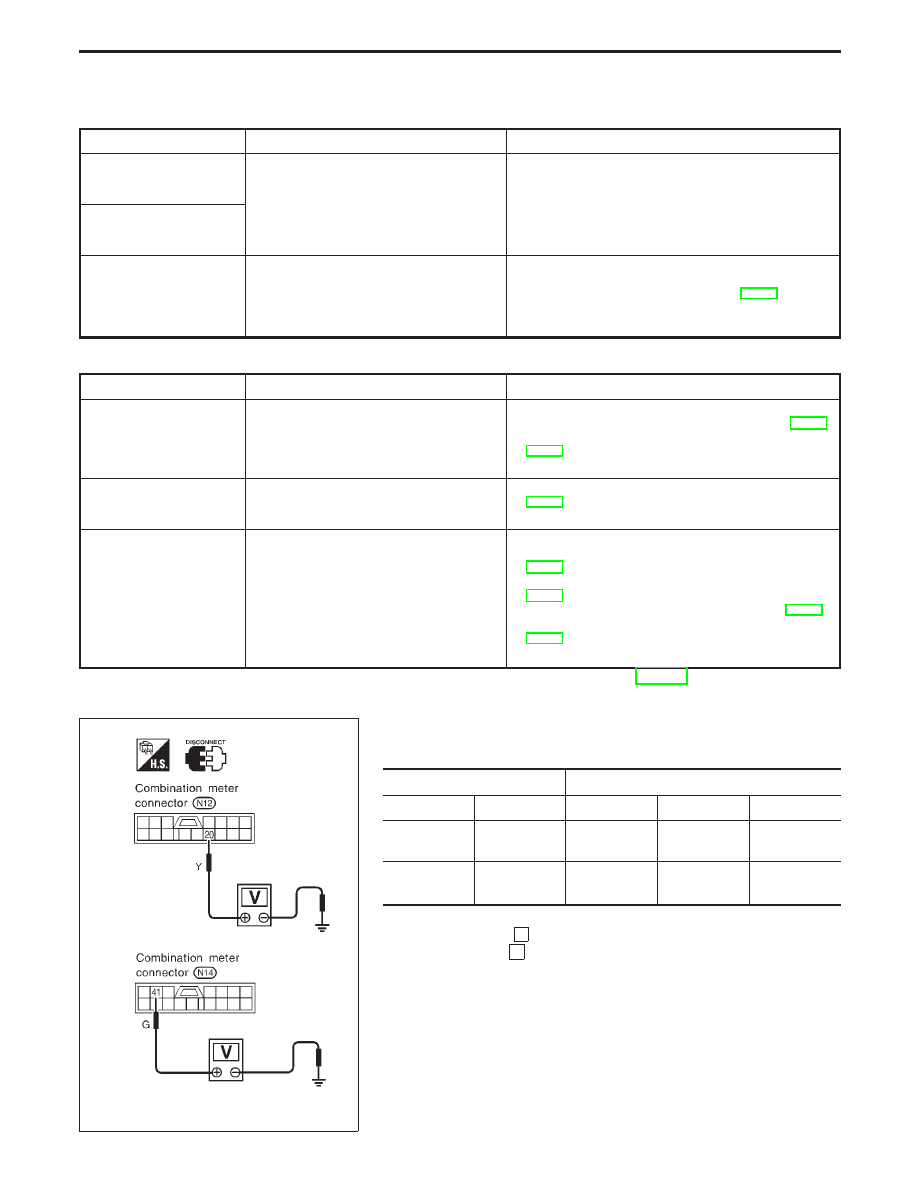

POWER SUPPLY AND GROUND CIRCUIT CHECK

Power supply circuit check

Terminals

Ignition switch position

!

@

OFF

ACC

ON

q

20

Ground

Battery
voltage

Battery
voltage

Battery
voltage

q

41

Ground

0V

0V

Battery
voltage

If NG, check the following.

I

7.5A fuse [No.

4

, located in fuse block (J/B)]

I

10A fuse [No.

28

, located in fuse block (J/B)]

I

Harness for open or short between fuse and combination
meter

METER AND GAUGES

Trouble Diagnoses (Cont’d)

EL-150
