Infiniti Q45 (FY33). Manual - part 84

TBR007M

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

ST

RS

BT

HA

EL

IDX

TROUBLE DIAGNOSES

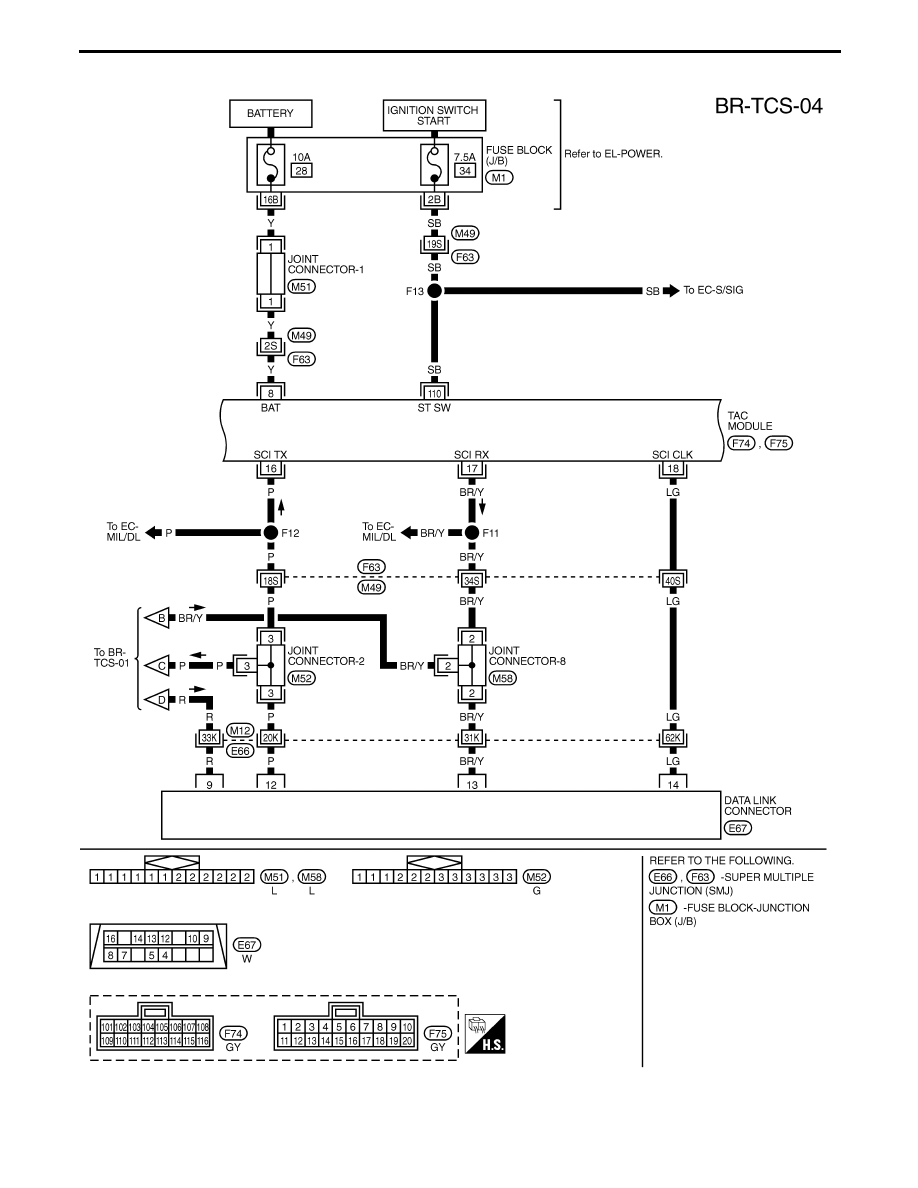

Wiring Diagram — TCS — (Cont’d)

BR-53

TBR008M

TROUBLE DIAGNOSES

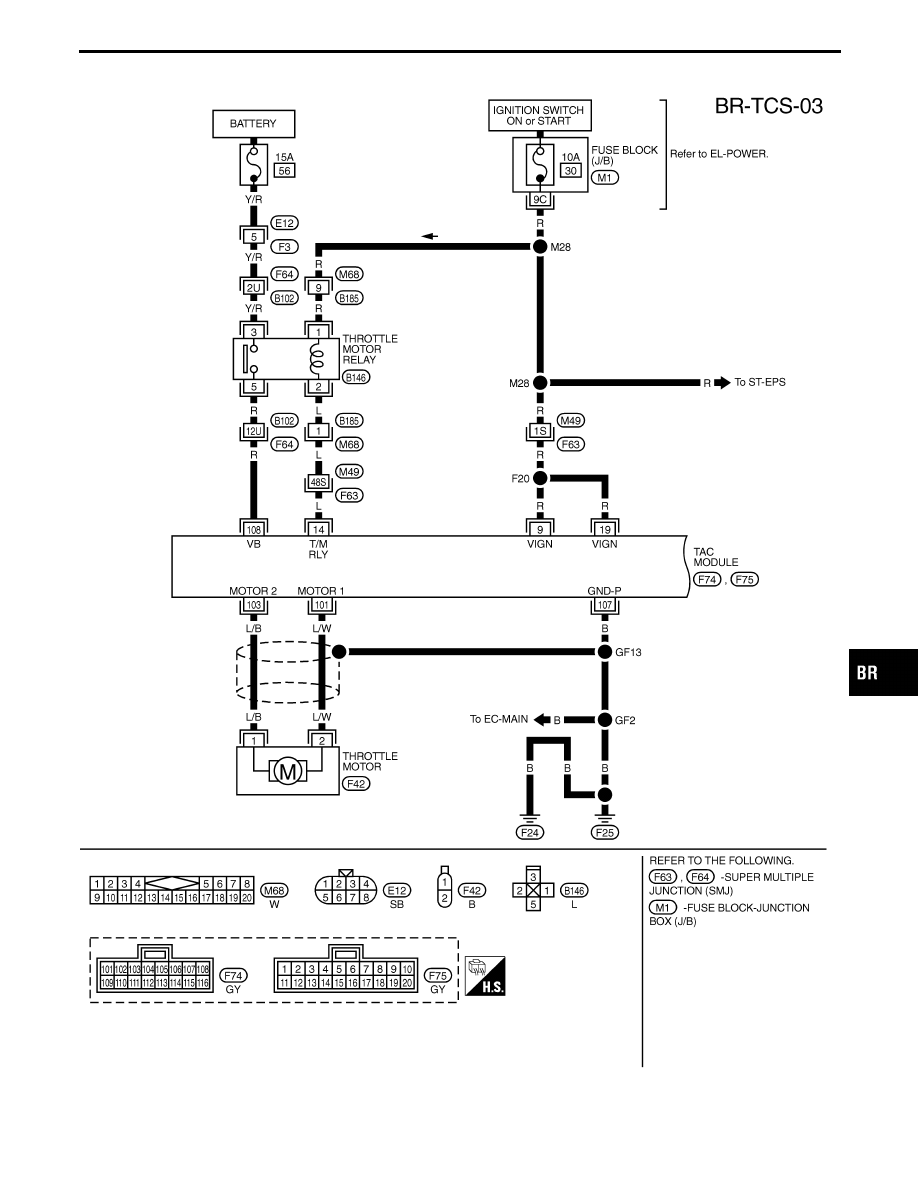

Wiring Diagram — TCS — (Cont’d)

BR-54

TBR009M

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

ST

RS

BT

HA

EL

IDX

TROUBLE DIAGNOSES

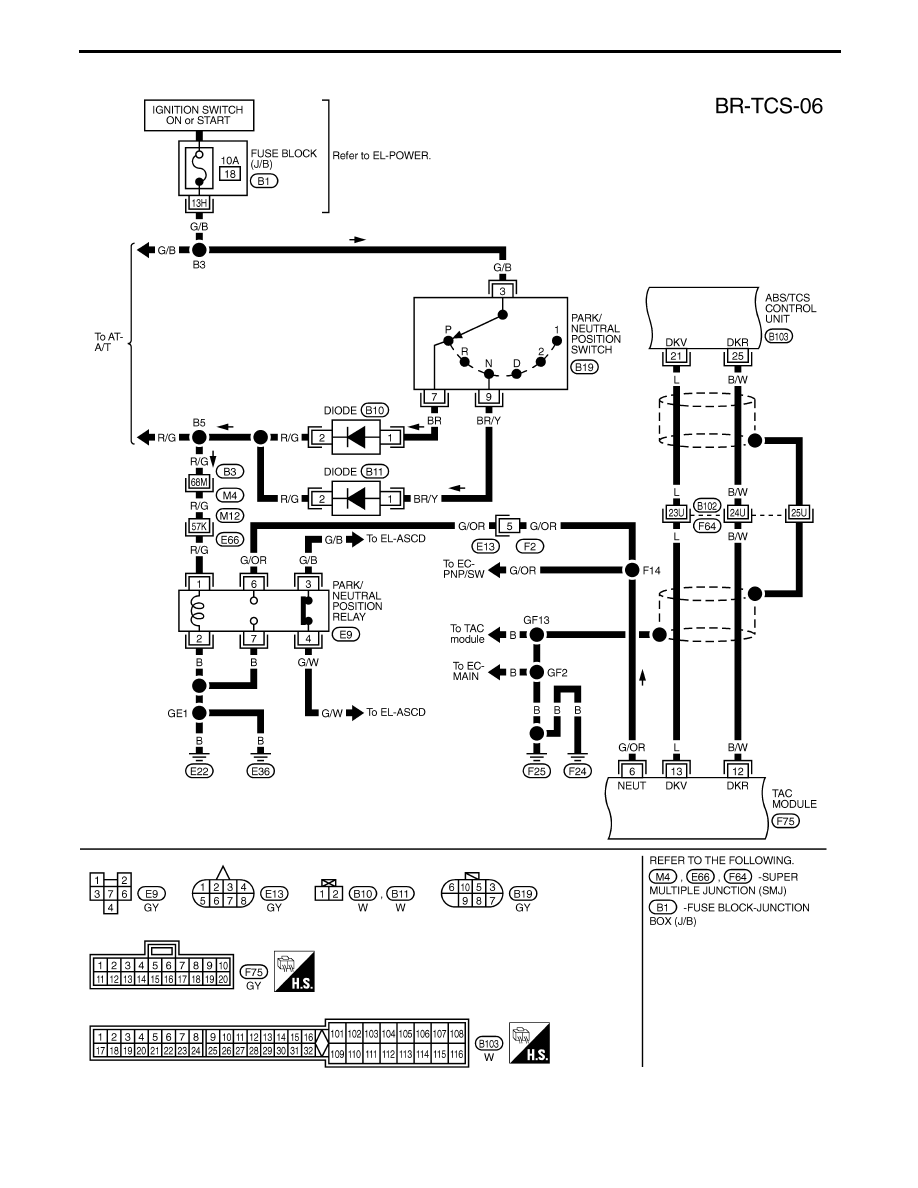

Wiring Diagram — TCS — (Cont’d)

BR-55

TBR010M

TROUBLE DIAGNOSES

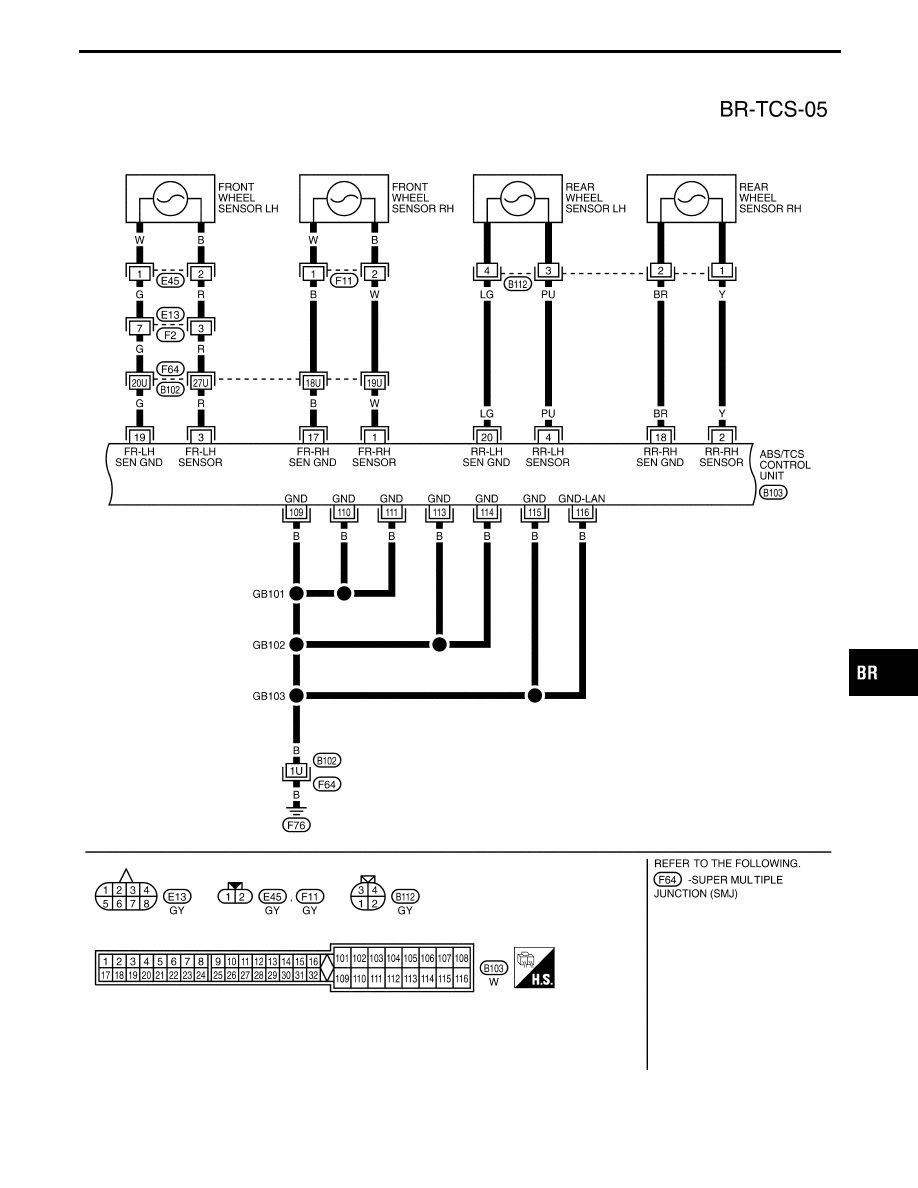

Wiring Diagram — TCS — (Cont’d)

BR-56
