Infiniti Q45 (FY33). Manual - part 83

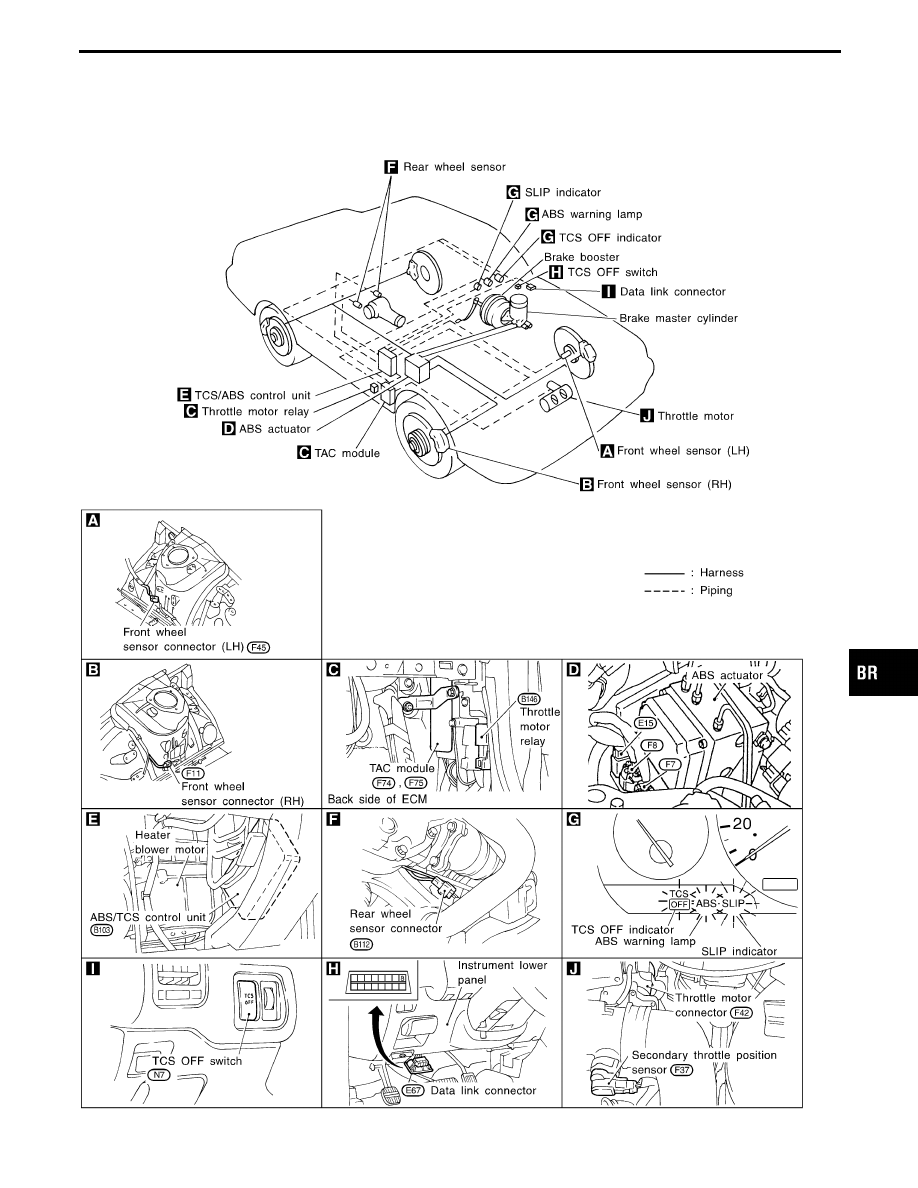

Component Parts and Harness Connector
Location

SBR578EA

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

ST

RS

BT

HA

EL

IDX

TROUBLE DIAGNOSES

BR-49

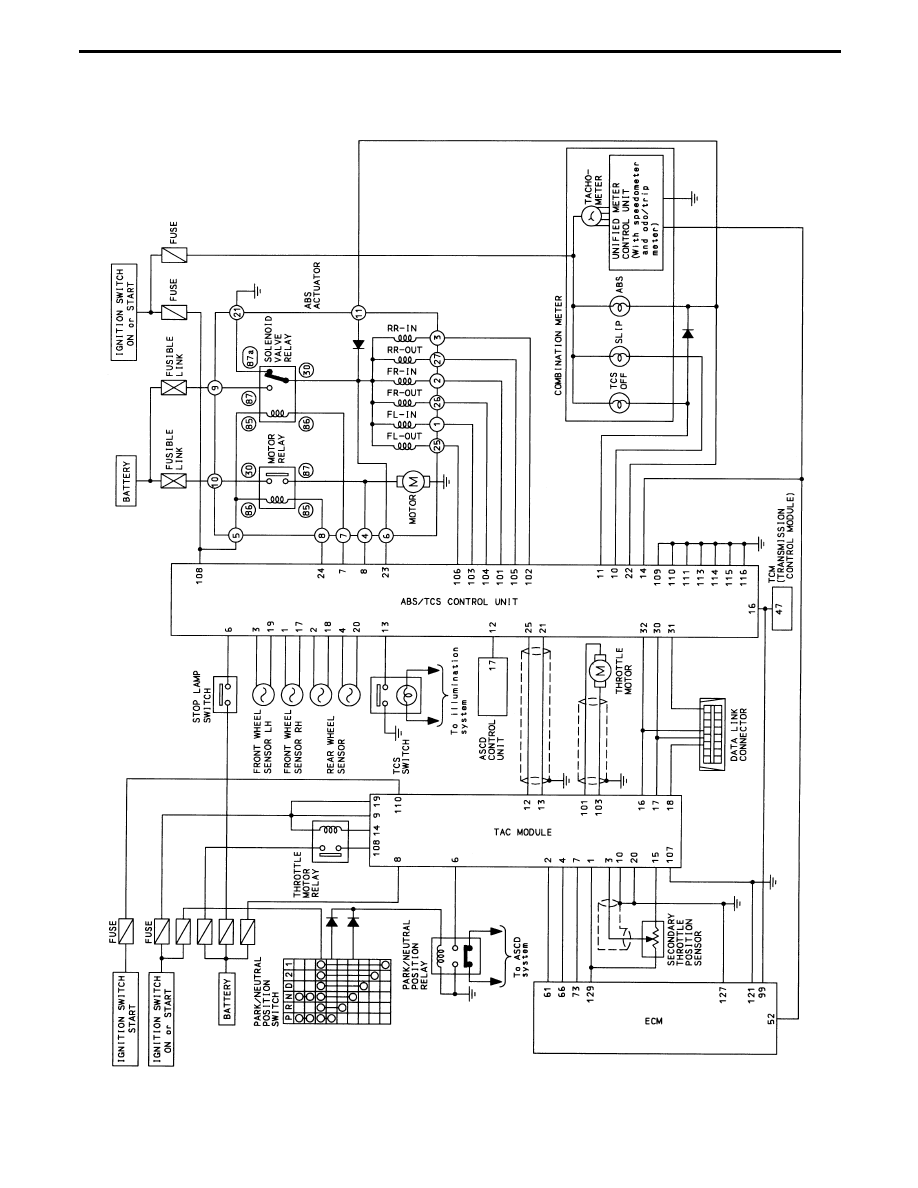

Schematic

TBR001M

TROUBLE DIAGNOSES

BR-50

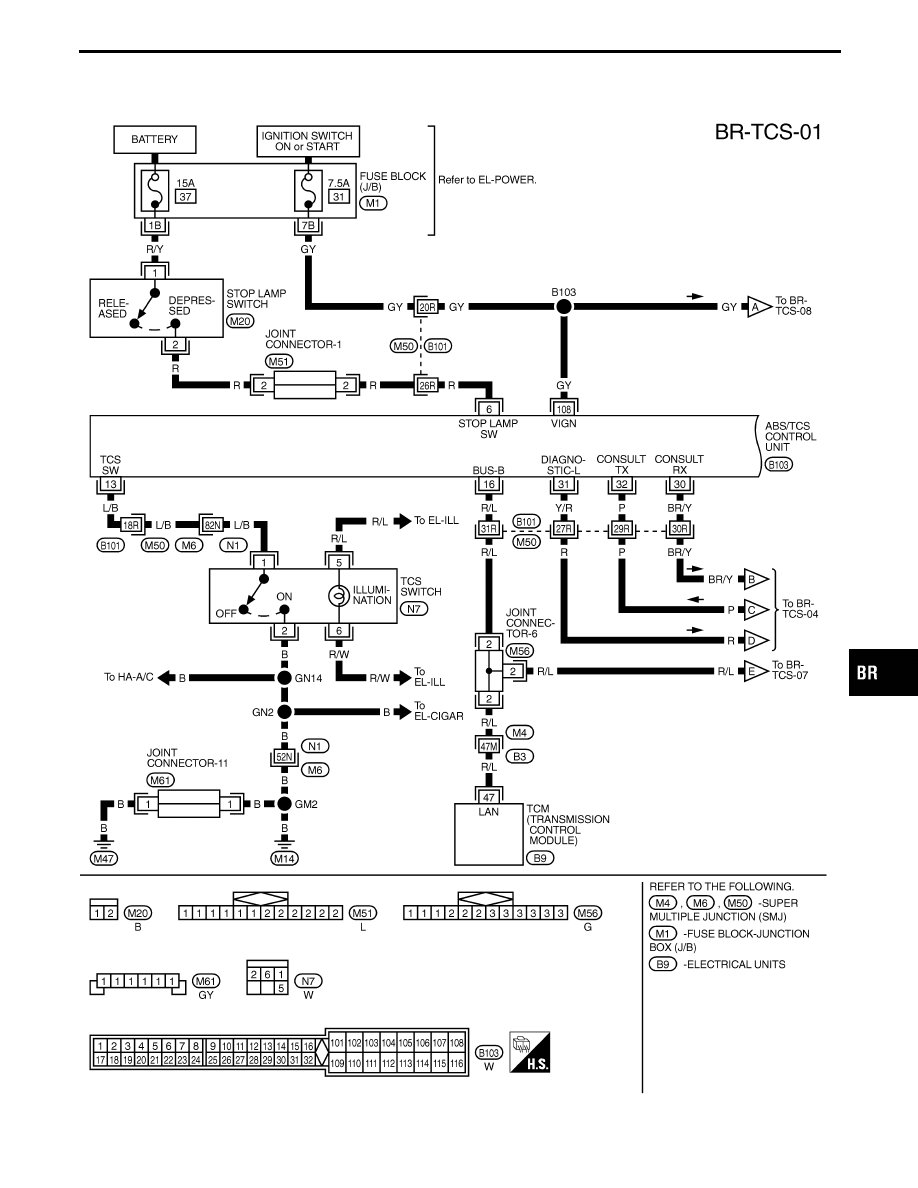

Wiring Diagram — TCS —

TBR005M

GI

MA

EM

LC

EC

FE

AT

PD

FA

RA

ST

RS

BT

HA

EL

IDX

TROUBLE DIAGNOSES

BR-51

TBR006M

TROUBLE DIAGNOSES

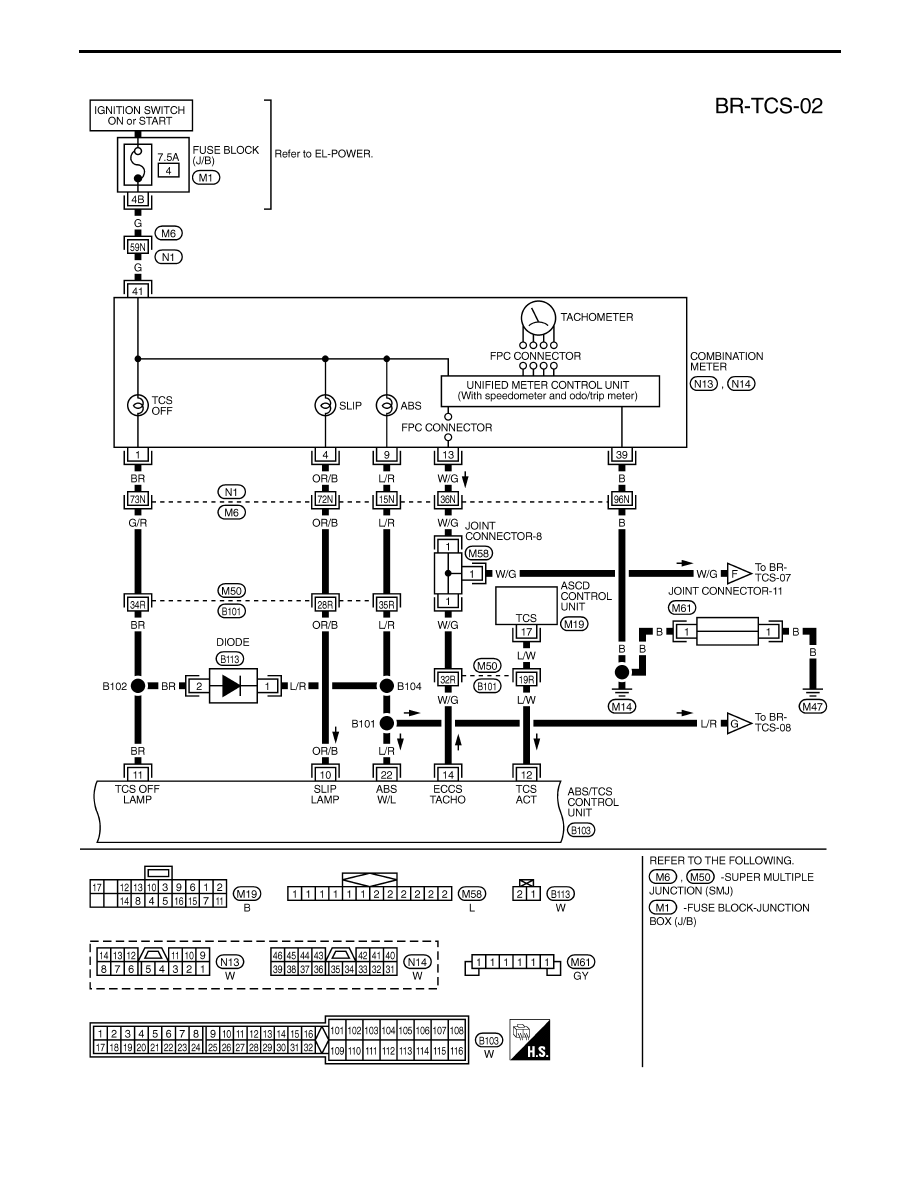

Wiring Diagram — TCS — (Cont’d)

BR-52
