ASSEMBLY

AT-385

D

E

F

G

H

I

J

K

L

M

A

B

AT

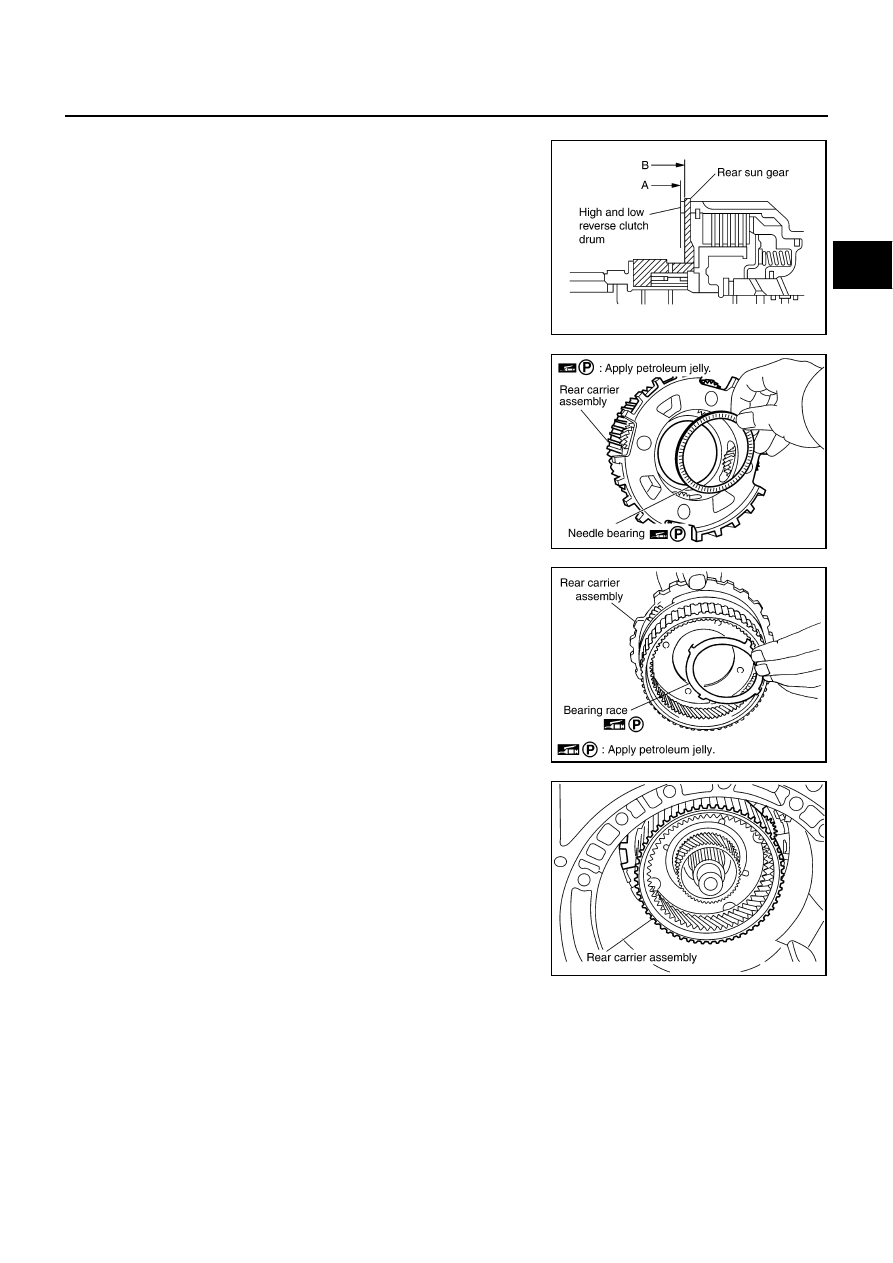

CAUTION:

Check that portion “A” of high and low reverse clutch drum
protrudes approximately 2 mm (0.08 in) beyond portion “B”
of rear sun gear.

39. Install needle bearing in rear carrier assembly.

CAUTION:

Apply petroleum jelly to needle bearing.

40. Install bearing race in rear carrier assembly.

CAUTION:

Apply petroleum jelly to bearing race.

41. Install rear carrier assembly in direct clutch drum.

SCIA3130E

SCIA2803E

SCIA5175E

SCIA2462E

AT-386

ASSEMBLY

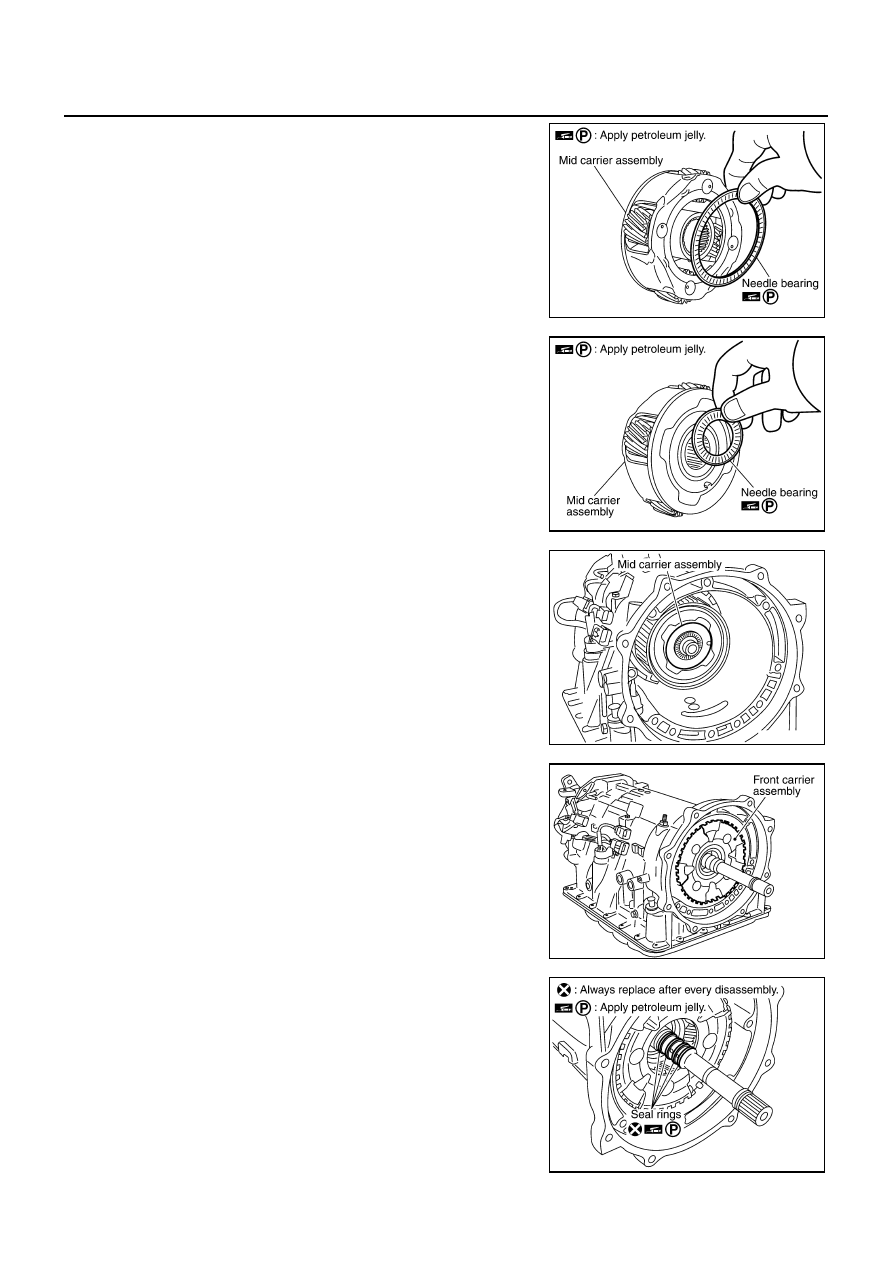

42. Install needle bearing (rear side) in mid carrier assembly.

CAUTION:

Apply petroleum jelly to needle bearing.

43. Install needle bearing (front side) in mid carrier assembly.

CAUTION:

Apply petroleum jelly to needle bearing.

44. Install mid carrier assembly in rear carrier assembly.

45. Install front carrier assembly (With input clutch assembly and

rear internal gear.) to rear carrier assembly.

46. Install seal rings in input clutch assembly.

CAUTION:

●

Do not reuse seal rings.

●

Apply petroleum jelly to seal rings.

SCIA2804E

SCIA2805E

SCIA2304E

SCIA2303E

SCIA2470E

ASSEMBLY

AT-387

D

E

F

G

H

I

J

K

L

M

A

B

AT

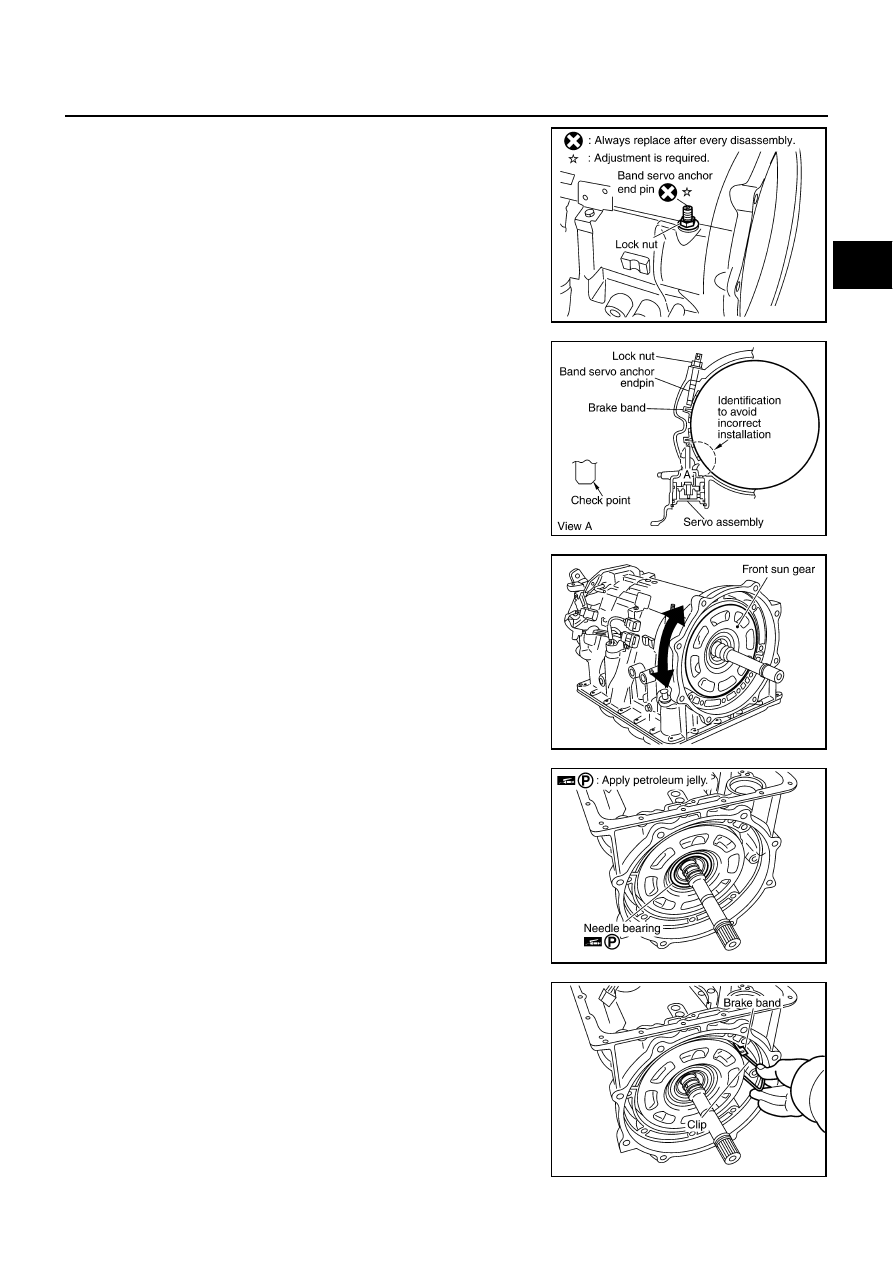

47. Install band servo anchor end pin and lock nut in transmission

case.

CAUTION:

Do not reuse band servo anchor end pin.

48. Install brake band in transmission case.

CAUTION:

Assemble it so that identification to avoid incorrect installa-
tion faces servo side.

49. Install front sun gear in transmission case.

CAUTION:

Apply ATF to front sun gear bushing and one-way clutch
end bearing.

50. Install needle bearing in front sun gear.

CAUTION:

Apply petroleum jelly to needle bearing.

51. Adjust brake band tilting using a clip so that brake band contacts

front sun gear drum evenly.

SCIA6512E

SCIA5498E

SCIA2302E

SCIA2808E

SCIA2473E

AT-388

ASSEMBLY

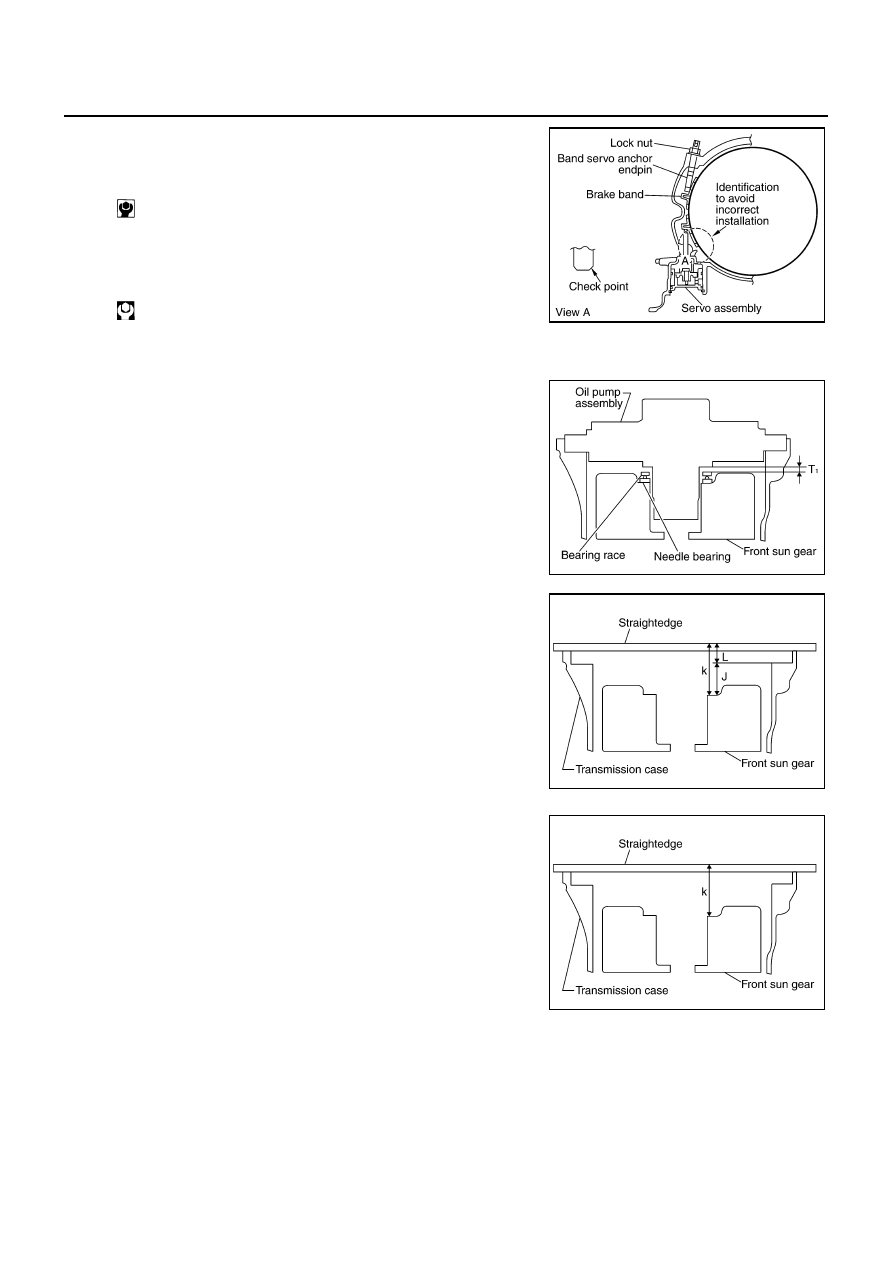

52. Adjust brake band.

a.

Loosen lock nut.

b.

Tighten band servo anchor end pin to specified torque.

c.

Back of band servo anchor end pin three turns.

d.

While band servo anchor end pin, tighten lock nut to specified
torque.

Adjustment

ACS004HJ

TOTAL END PLAY

●

Measure clearance between front sun gear and needle bearing
for oil pump cover.

●

Select proper thickness of bearing race so that end play is within
specifications.

1.

Measure dimensions “K” and “L” and then calculate dimension
“J”.

a.

Measure dimension “K”.

: 5.0 N·m (0.51 kg-m, 44 in-lb)

: 46 N·m (4.7 kg-m, 34 ft-lb)

SCIA5498E

SCIA2810E

SCIA5350E

SCIA5351E
