DUCTS AND GRILLES

ATC-143

C

D

E

F

G

H

I

K

L

M

A

B

ATC

DUCTS AND GRILLES

PFP:27860

Removal and Installation

NJS000HL

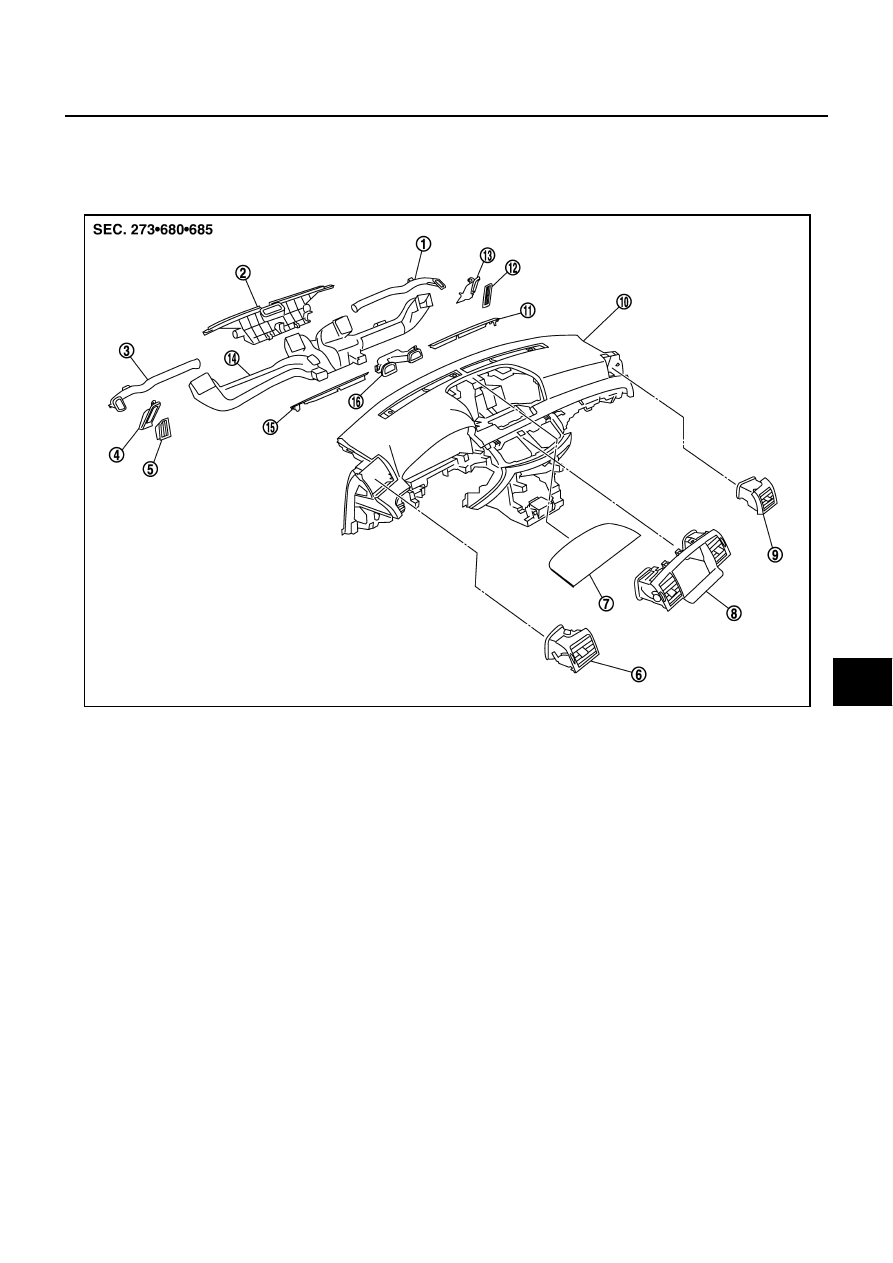

COMPONENT LAYOUT
Grilles, Ducts and Nozzles

1.

Side defroster nozzle (right)

2.

Front defroster nozzle

3.

Side defroster nozzle (left)

4.

Side defroster duct (left)

5.

Side defroster grille (left)

6.

Side ventilator grille (left)

7.

Upper ventilator grille

8.

Center ventilator grille

9.

Side ventilator grille (right)

10. Instrument panel & pad

11. Front defroster grille (right)

12. Side defroster grille (right)

13. Side defroster duct (right)

14. Ventilator duct

15. Front defroster grille (left)

16. Upper ventilator duct

SJIA1787E

ATC-144

DUCTS AND GRILLES

Rear Ventilator Ducts and Grilles

Rear Floor Ducts and Grilles

1.

Rear ventilator duct 1 (right)

2.

Rear ventilator duct 1 (left)

3.

Rear ventilator duct 2

4.

Rear ventilator duct 3

5.

Rear ventilator grille

SJIA1788E

1.

Rear floor duct 1

2.

Rear floor duct 2 (left)

3.

Rear floor duct 3 (left)

4.

Rear floor grille (left)

5.

Rear floor grille (right)

6.

Rear floor duct 3 (right)

7.

Rear floor duct 2 (right)

SJIA1789E

DUCTS AND GRILLES

ATC-145

C

D

E

F

G

H

I

K

L

M

A

B

ATC

REMOVAL
Removal of Center Ventilator Grilles

Remove center ventilator assembly. Refer to

IP-10, "INSTRUMENT PANEL ASSEMBLY"

 .

Removal of Side Ventilator Grilles

Remove side ventilator assembly. Refer to

IP-10, "INSTRUMENT PANEL ASSEMBLY"

 .

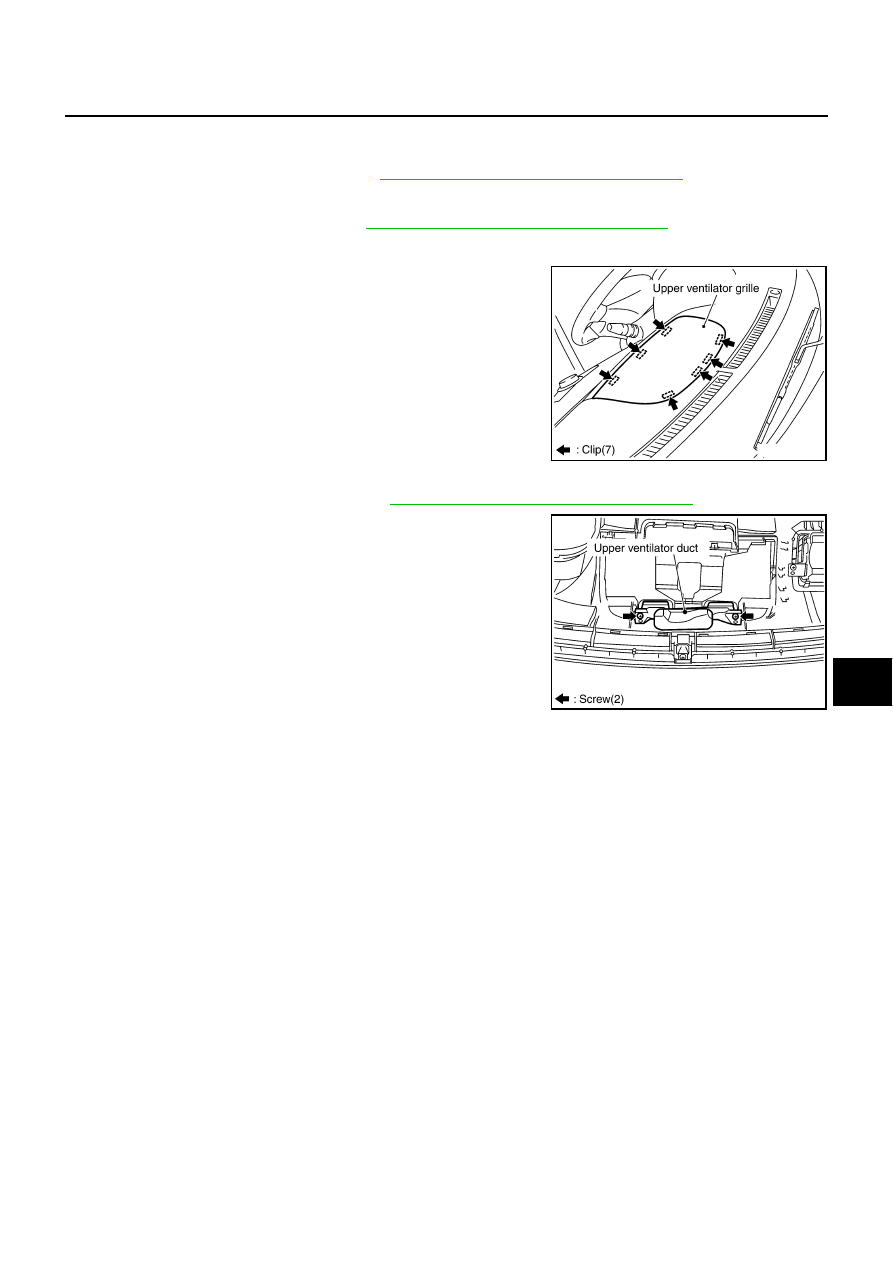

Removal of Upper Ventilator Grille

Remove mounting metal clips, and then remove upper ventilator
grille.

Removal of Upper Ventilator Duct

1.

Remove instrument panel & pad. Refer to

IP-10, "INSTRUMENT PANEL ASSEMBLY"

 .

2.

Remove mounting screws, and then remove upper ventilator
duct, using power tools.

RJIA4134E

RJIA4135E

ATC-146

DUCTS AND GRILLES

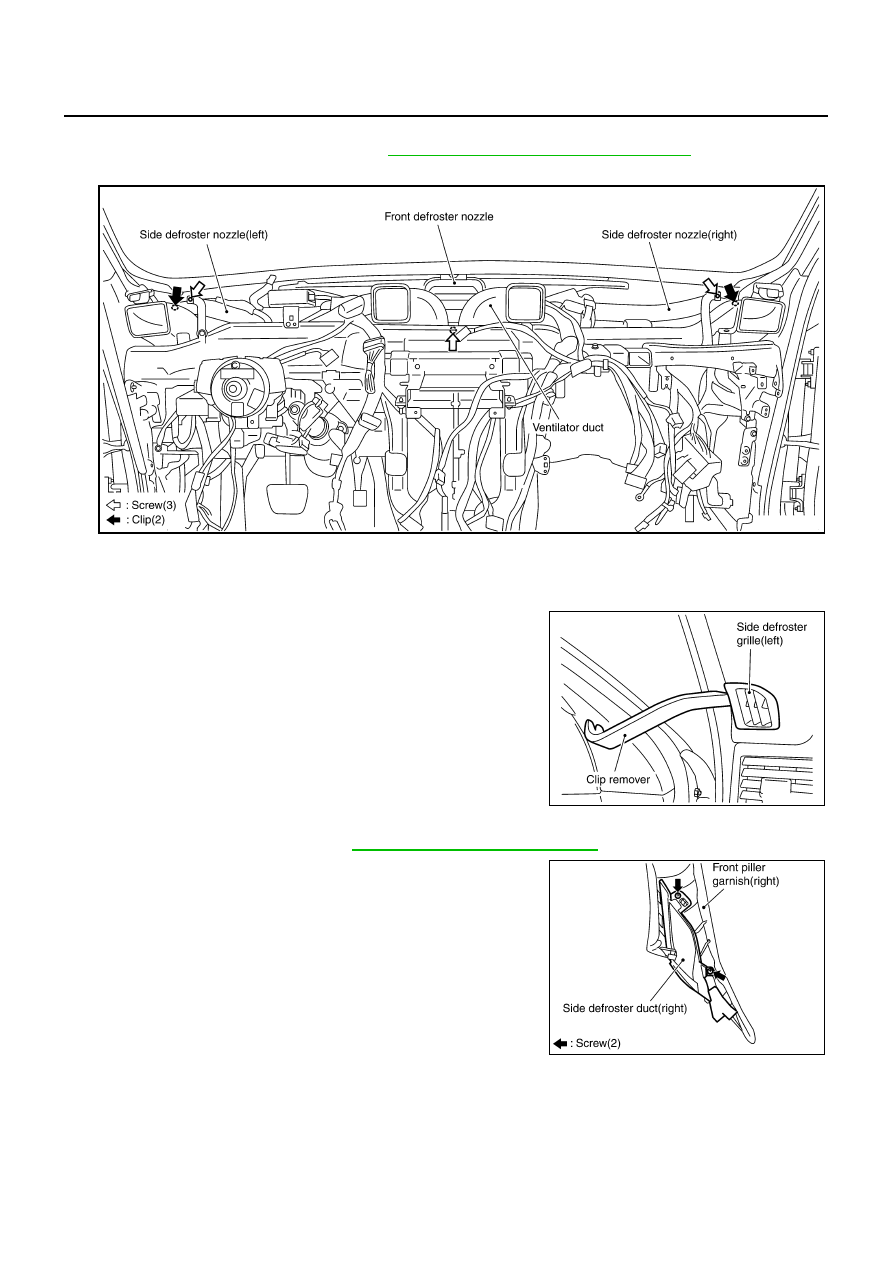

Removal of Front Defroster Nozzle, Side Defroster Nozzles and Ventilator Duct

1.

Remove instrument panel & pad. Refer to

IP-10, "INSTRUMENT PANEL ASSEMBLY"

 .

2.

Remove mounting clips, and then remove side defroster nozzles.

3.

Remove front defroster nozzle.

4.

Remove mounting screws, and then remove ventilator duct, using power tools.

Removal of Side Defroster Grilles

Remove side defroster grilles, using clip remover.

Removal of Side Defroster Ducts

1.

Remove front pillar garnish. Refer to

EI-38, "FRONT PILLAR GARNISH"

 .

2.

Remove mounting screws, and then remove side defroster
ducts.

RJIA4136E

RJIA4137E

RJIA4138E
