11. Disconnect drain hose.

12. Remove mounting bolts from heater & cooling unit.

13. Remove side defroster nozzles.

14. Remove steering column assembly mounting bolts and nut.

15. Remove steering member mounting bolts.

16. Remove steering member, and then remove heater & cooling unit.

INSTALLATION

Installation is basically the reverse order of removal.

RJIA4180E

RJIA4120E

SJIA1795E

ATC-136

HEATER & COOLING UNIT ASSEMBLY

CAUTION:

●

Replace O-rings of low-pressure flexible hose and high-pressure pipe 1 with new ones, and then
apply compressor oil to it when installing it.

●

Female-side piping connection is thin and easy to deform. Slowly insert the male-side piping
straight in axial direction.

●

Insert piping securely until a click is heard.

●

After piping connection is completed, pull male-side piping by hand to make sure that connection
does not come loose.

●

When recharging refrigerant, check for leaks.

NOTE:

●

When filling radiator with coolant, refer to

CO-11, "Changing Engine Coolant"

  (VQ35DE) or

CO-40,

"Changing Engine Coolant"

  (VK45DE).

●

Recharge the refrigerant.

Heater & cooling unit assembly mounting bolt

: 6.9 N·m (0.7 kg-m, 61 in-lb)

Instrument stay mounting nut and bolt

: 12 N·m (1.25 kg-m, 9 ft-lb)

HEATER & COOLING UNIT ASSEMBLY

ATC-137

C

D

E

F

G

H

I

K

L

M

A

B

ATC

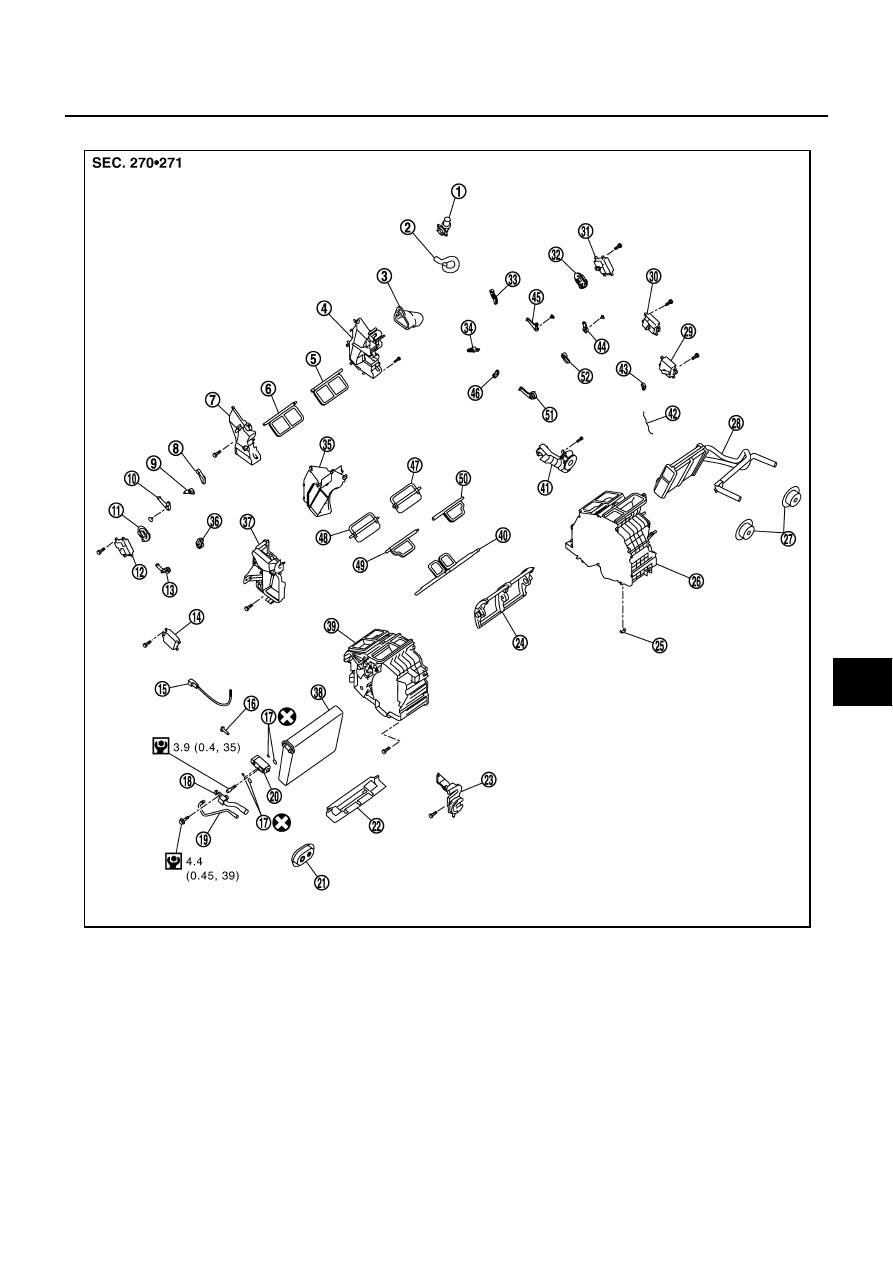

Disassembly and Assembly

NJS000HG

1.

Aspirator

2.

Aspirator hose

3.

Front heater duct (left)

4.

Foot duct (left)

5.

Ventilator door (left)

6.

Ventilator door (right)

7.

Foot duct (right)

8.

Main link sub (right)

9.

Ventilator door lever (right)

10.

Ventilator door link (right)

11.

Main link (right)

12.

Mode door motor (passenger side)

13.

Max. cool door link (right)

14.

Air mix door motor (passenger side)

15.

Intake sensor

16.

Intake sensor bracket

17.

O-ring

18.

Low-pressure pipe 1

19.

High-pressure pipe 2

20.

Expansion valve

21.

Cooler pipe grommet

22.

Insulator

23.

Evaporator cover adapter

24.

Air mix door (Slide door)

25.

Clip

26.

Heater & cooling unit case  (left)

27.

Heater pipe grommet

28.

Heater core

29.

Upper ventilator door motor

30.

Air mix door motor (driver side)

31.

Mode door motor (driver side)

32.

Main link (left)

33.

Main link sub (left)

34.

Ventilator door lever (left)

35.

Center case

36.

Max. cool door lever (right)

SJIA1772E

ATC-138

HEATER & COOLING UNIT ASSEMBLY

37.

Evaporator cover

38.

Evaporator

39.

Heater & cooling unit case (right)

40.

Upper ventilator door

41.

Heater pipe cover

42.

Upper ventilator door rod

43.

Upper ventilator door lever

44.

Defroster door link

45.

Ventilator door link (left)

46.

Max. cool door lever (left)

47.

Max. cool door (left)

48.

Max. cool door (right)

49.

Defroster door (right)

50.

Defroster door (left)

51.

Max. cool door link (left)

52.

Defroster door lever

: N·m (kg-m, in-lb)

: Always replace after every disassembly.
