TROUBLE DIAGNOSIS

ATC-75

C

D

E

F

G

H

I

K

L

M

A

B

ATC

12.

CHECK AIR MIX DOOR MOTOR OPERATION

1.

Turn ignition switch OFF.

2.

Reconnect air mix door motor (passenger side) connector.

3.

Turn ignition switch ON.

4.

Confirm operation of air mix door motor (passenger side).

OK or NG

OK

>> [Air mix door motor (passenger side) operates normally.]

●

Replace air mix door motor (driver side).

NG

>> [Air mix door motor (passenger side) does not operate normally.]

●

Replace air mix door motor (passenger side).

ATC-76

TROUBLE DIAGNOSIS

Mode Door Motor Circuit

NJS000GO

SYMPTOM

●

Air outlet does not change.

●

Mode door motor does not operate normally.

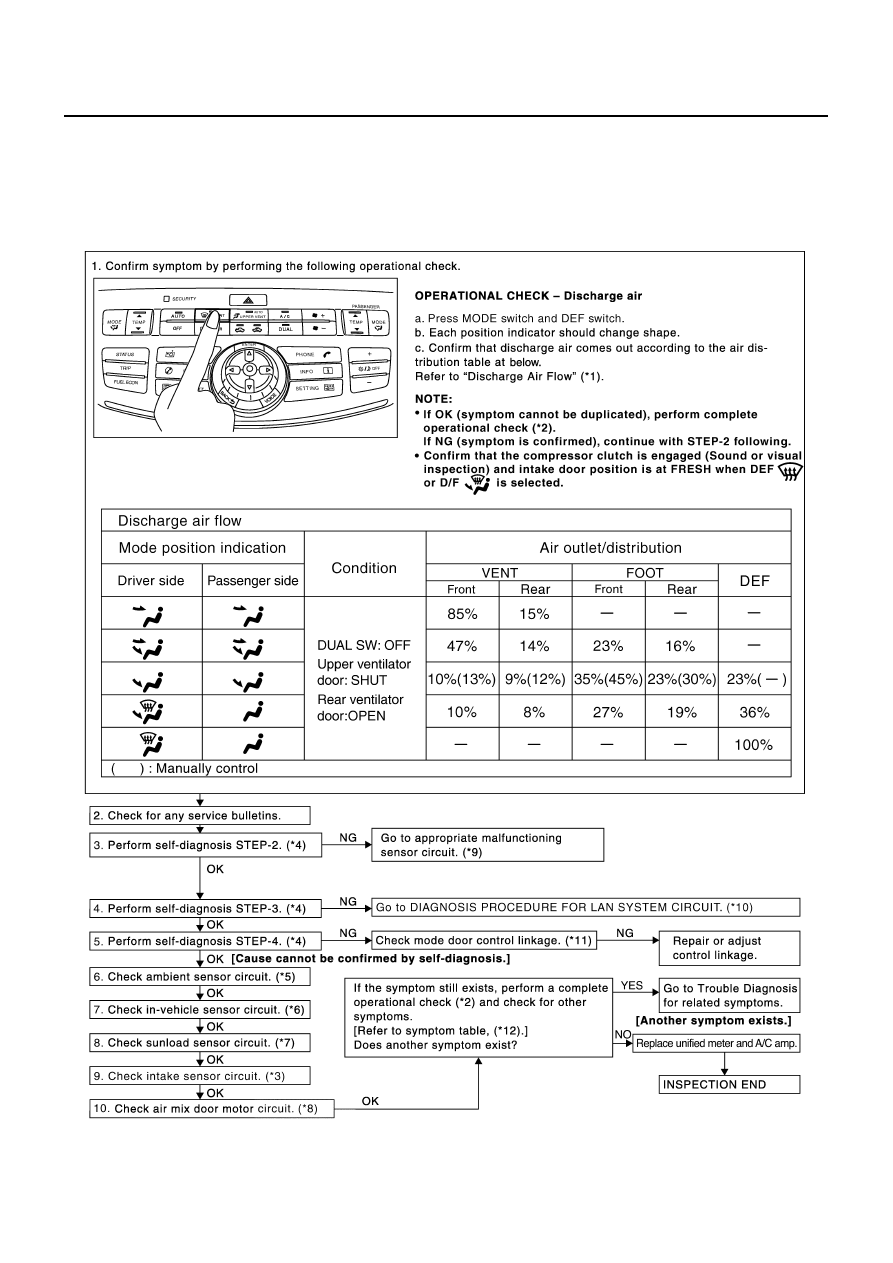

INSPECTION FLOW

SJIA1761E

TROUBLE DIAGNOSIS

ATC-77

C

D

E

F

G

H

I

K

L

M

A

B

ATC

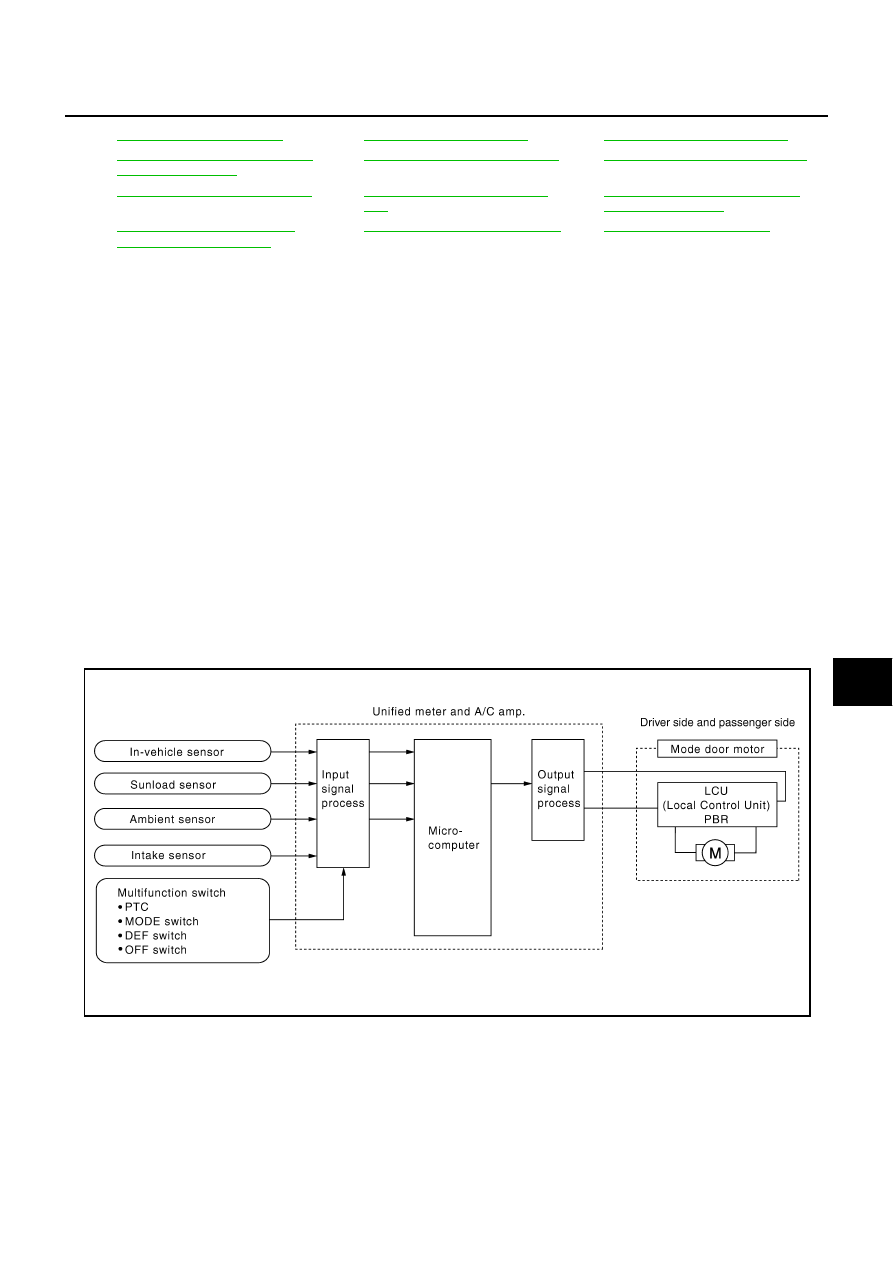

SYSTEM DESCRIPTION
Component Parts

Mode door control system components are:

●

Unified meter and A/C amp.

●

Mode door motor (LCU)

●

A/C LAN system (PBR built-in mode door motor, upper ventilator door motor, air mix door motor and
intake door motor)

●

In-vehicle sensor

●

Ambient sensor

●

Sunload sensor

●

Intake sensor

System Operation

The unified meter and A/C amp. receives data from each of the sensors. The unified meter and A/C amp.
sends air mix door, mode door, upper ventilator door and intake door opening angle data to the air mix door
motor LCUs, mode door motor LCUs, upper ventilator door motor LCU and intake door motor LCU.
The air mix door motors, mode door motors, upper ventilator door motor and intake door motor read their
respective signals according to the address signal. Opening angle indication signals received from the unified
meter and A/C amp. and each of the motor position sensors are compared by the LCUs in each door motor
with the existing decision and opening angles. Subsequently, HOT/COLD, DEF/VENT, OPEN/SHUT and FRE/
REC operation is selected. The new selection data are returned to the unified meter and A/C amp.

*1

ATC-37, "Discharge Air Flow"

*2

ATC-65, "Operational Check"

*3

ATC-121, "Intake Sensor Circuit"

*4

ATC-57, "FUNCTION CONFIRMA-
TION PROCEDURE"

, see No. 2 to 6.

*5

ATC-112, "Ambient Sensor Circuit"

*6

ATC-115, "In-vehicle Sensor Circuit"

*7

ATC-118, "Sunload Sensor Circuit"

*8

ATC-82, "Air Mix Door Motor Cir-
cuit"

*9

ATC-57, "FUNCTION CONFIRMA-
TION PROCEDURE"

, see No. 13.

*10

ATC-71, "DIAGNOSIS PROCE-
DURE FOR LAN CIRCUIT"

*11

ATC-139, "MODE DOOR MOTOR"

*12

ATC-41, "SYMPTOM TABLE"

RJIA4056E

ATC-78

TROUBLE DIAGNOSIS

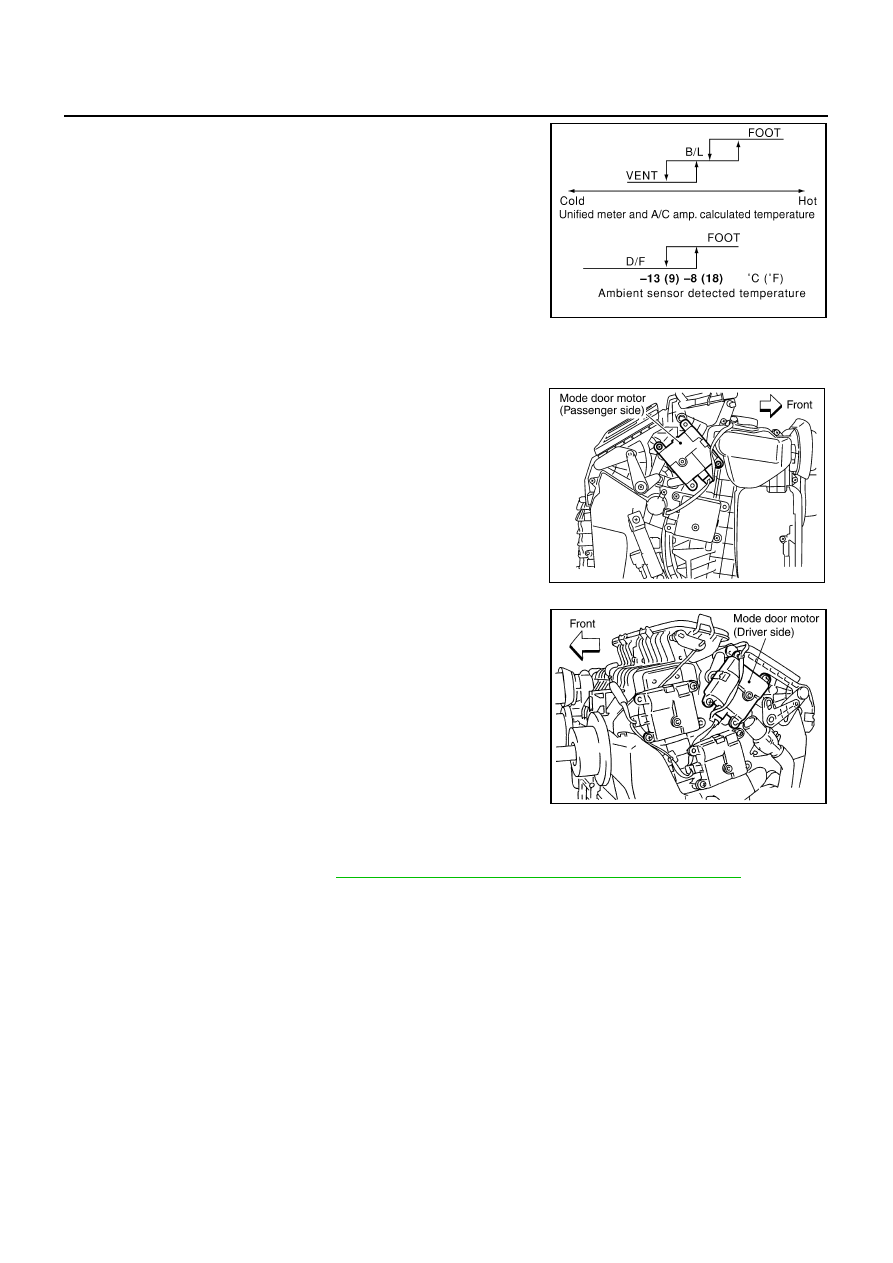

Mode Door Control Specification

COMPONENT DESCRIPTION
Mode Door Motor

The mode door motors are attached to the heater & cooling unit
assembly. It rotates so that air is discharged from the outlet set by
the unified meter and A/C amp. Motor rotation is conveyed to a link
which activates the mode door.

DIAGNOSIS PROCEDURE FOR MODE DOOR MOTOR

SYMPTOM: Mode door motor does not operate normally.
Perform diagnosis procedure. Refer to

ATC-71, "DIAGNOSIS PROCEDURE FOR LAN CIRCUIT"

 .

RJIA1778E

RJIA4057E

RJIA4058E
