DOOR MIRROR

GW-115

C

D

E

F

G

H

J

K

L

M

A

B

GW

Disassembly and Assembly

EIS000OF

DISASSEMBLY

1.

Place the mirror body with the mirror glass facing upward.

2.

Put a strip of protective tape on the mirror body.

3.

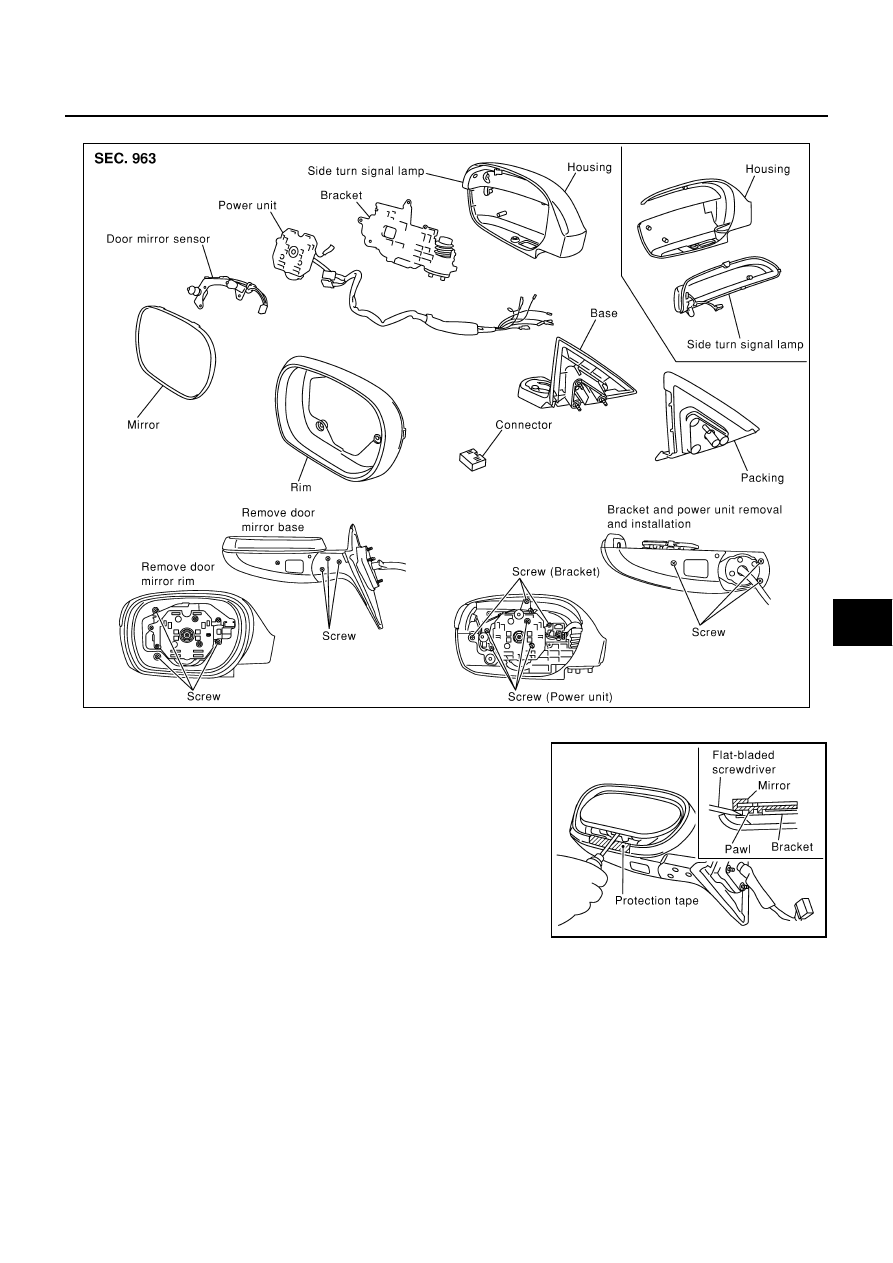

As shown in the figure, insert a small slotted screwdriver into the
recess between the mirror face (mirror holder) and mirror holder
bracket, and push up the pawls (2) to remove the mirror holder
lower half.

NOTE:
When pushing up the pawls, do not attempt to use 1 recess only,
be sure to push up with both recesses.
Insert screwdriver into recesses, and push up while rotating
(twist) to make work easier.

4.

Lightly lift up lower side of mirror surface from mirror surface, and detach pawls (2) of upper side as if pull-
ing it out. Remove mirror surface from mirror body.

NOTE:
Be certain not to allow grease on sealing agent in center of mirror body assembly (actuator) or back side
of mirror surface (mirror holder).

PIIA0047E

PIIA0048E

GW-116

DOOR MIRROR

ASSEMBLY

1.

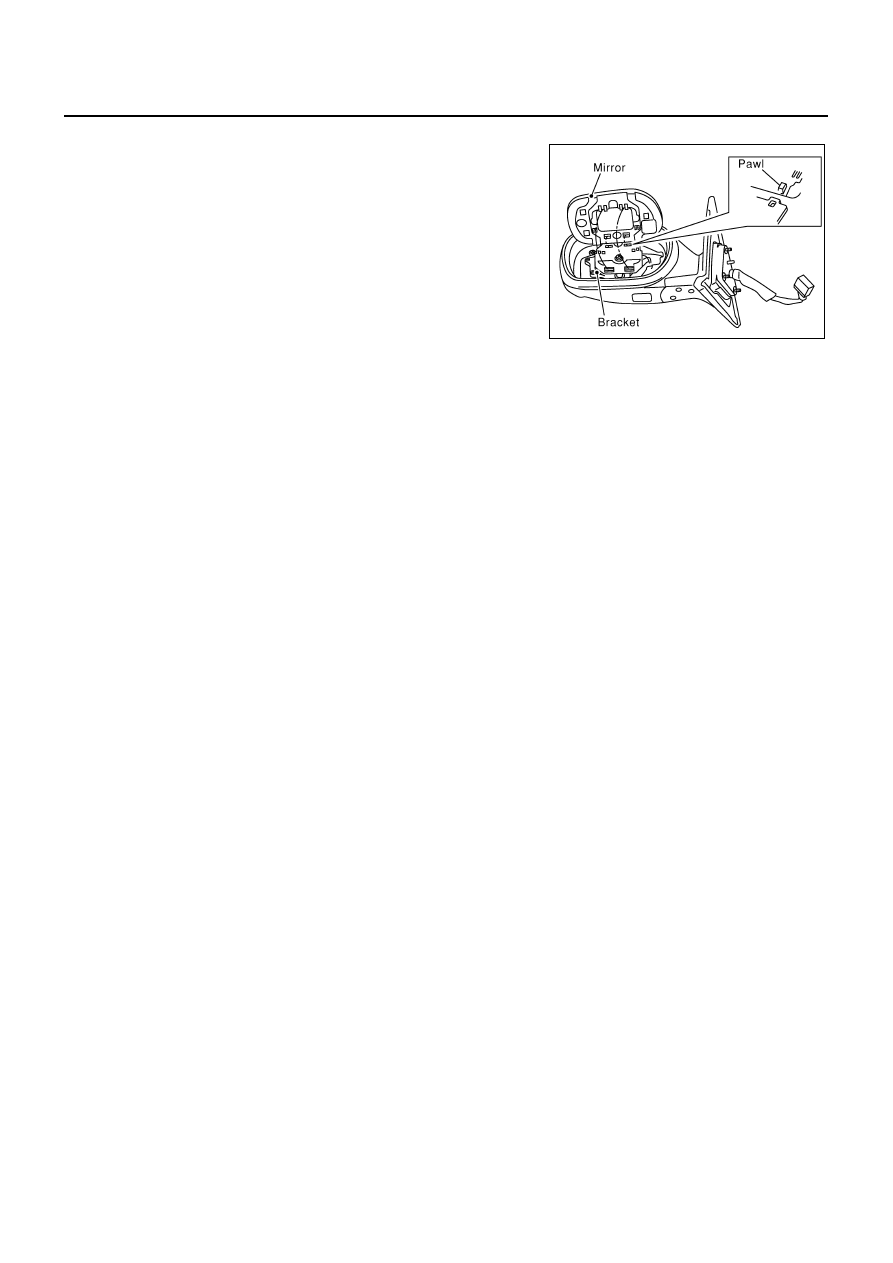

Place the mirror holder bracket and mirror body assembly (actu-
ator) in a horizontal position.

2.

Fit the upper tab on the mirror face onto the mirror holder
bracket first, then press the lower side of the mirror face until a
click sound is heard to engage the lower pawls.

NOTE:
After installation, visually check that the lower pawls (2) are
securely engaged from the bottom of the mirror face.

PIIA0049E
