Trouble Diagnoses: “AIR BAG” Warning Lamp
Does Not Turn Off

=NHRS0050

DIAGNOSTIC PROCEDURE 9

NHRS0050S01

1

SEE THE DEPLOYMENT OF AIR BAG MODULE

Is air bag module deployed?

Yes or No

Yes

©

Refer to COLLISION DIAGNOSIS (RS-62).

No

©

GO TO 2.

2

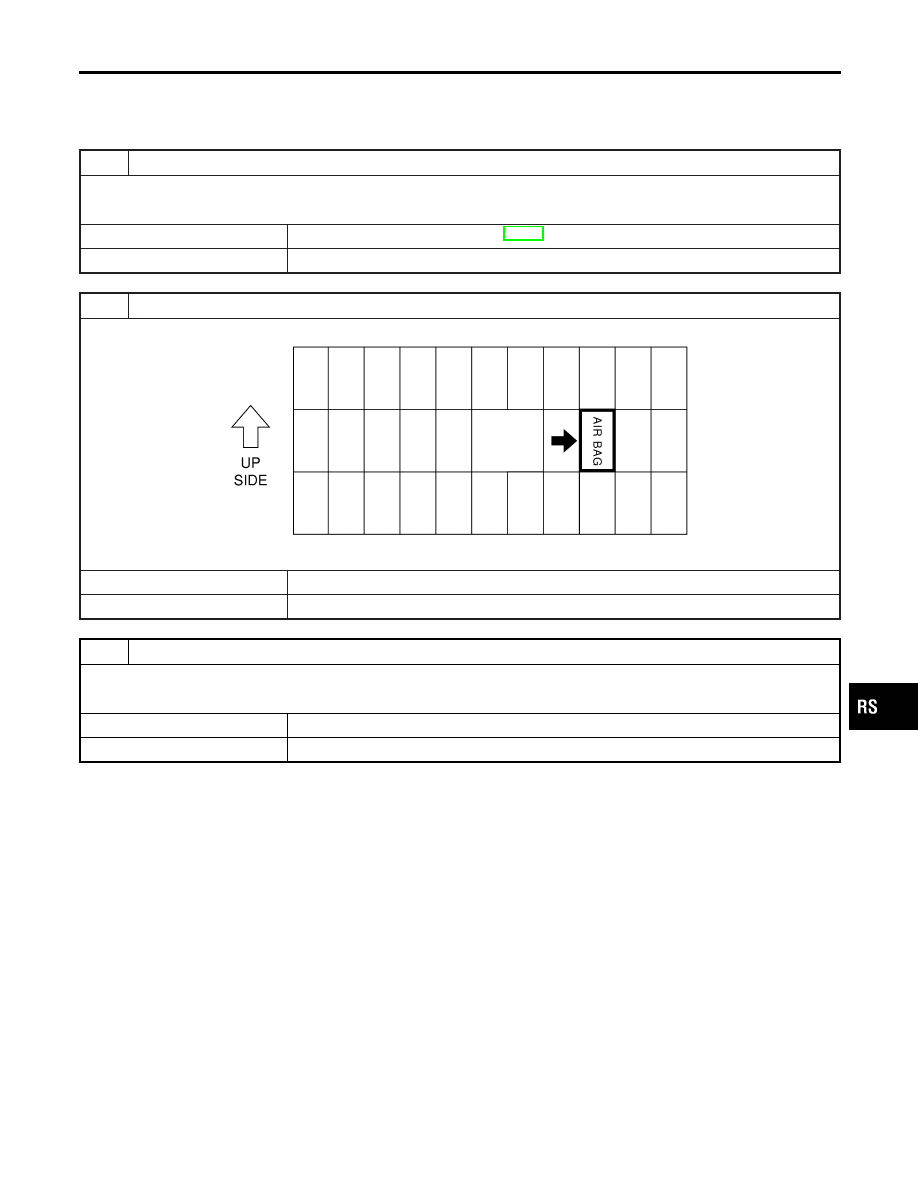

CHECK AIR BAG FUSE

Is SRS “Air Bag” fuse OK?

SRS707

OK or NG

OK

©

GO TO 4.

NG

©

GO TO 3.

3

CHECK AIR BAG FUSE AGAIN

Replace “AIR BAG” fuse and turn ignition switch ON.

Is “AIR BAG” fuse blown again?

Yes

©

Repair main harness.

No

©

INSPECTION END

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Trouble Diagnoses: “AIR BAG” Warning Lamp Does Not Turn Off

RS-59

4

CHECK DIAGNOSIS SENSOR UNIT

Connect CONSULT-II and touch “START”.

I

Is “AIR BAG” displayed on CONSULT-II?

SRS771

Yes or No

Yes

©

GO TO 5.

No

©

Visually check the wiring harness connection of diagnosis sensor unit. If the harness
connection check result is OK, replace diagnosis sensor unit.

5

CHECK HARNESS CONNECTION

Is harness connection between warning lamp and diagnosis sensor unit OK?

OK or NG

OK

©

Replace diagnosis sensor unit.

NG

©

Connect “AIR BAG” warning lamp and diagnosis sensor unit connector properly. If “AIR
BAG” warning lamp still does not go off, replace harness.

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Trouble Diagnoses: “AIR BAG” Warning Lamp Does Not Turn Off (Cont’d)

RS-60

Trouble Diagnoses: “AIR BAG” Warning Lamp
Does Not Turn On

=NHRS0051

DIAGNOSTIC PROCEDURE 10

NHRS0051S01

1

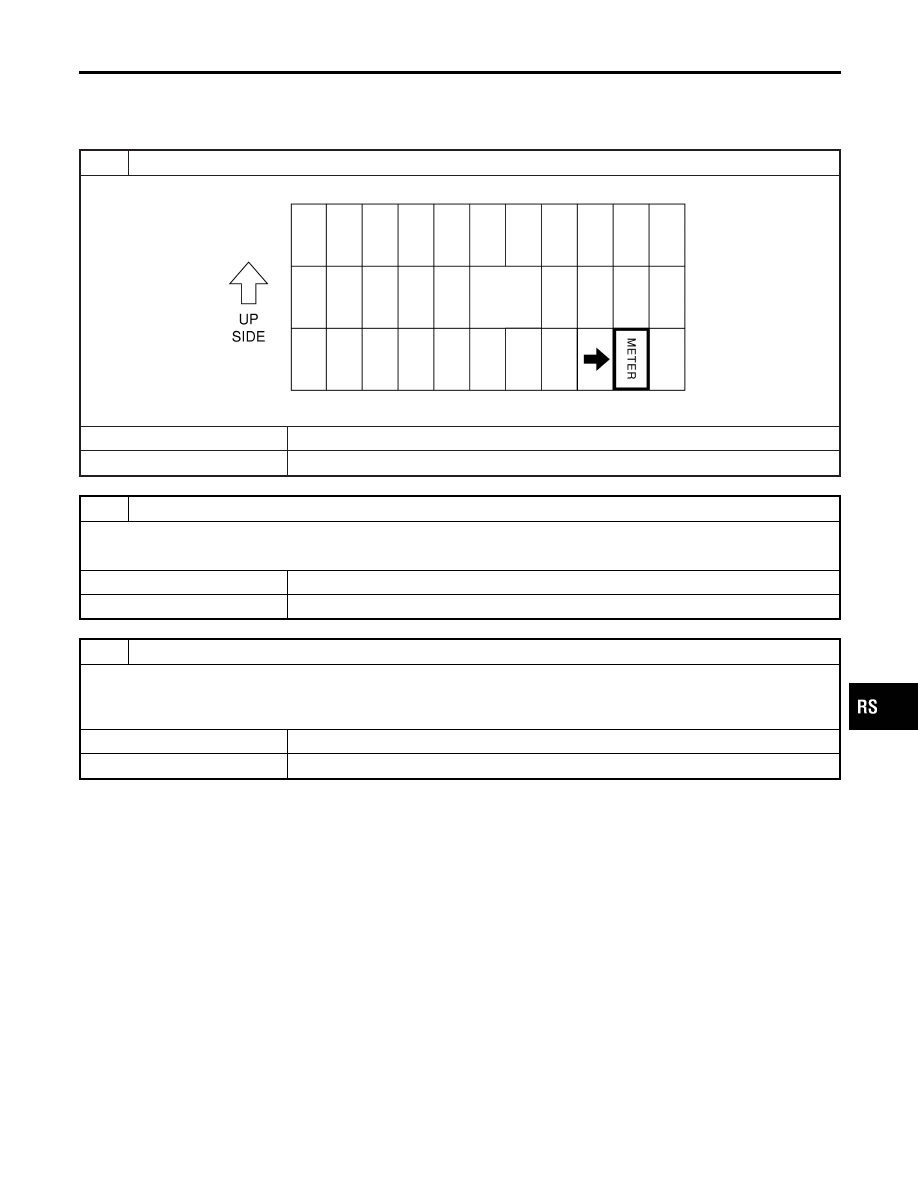

CHECK “METER” FUSE

Is meter fuse OK?

SRS774

OK or NG

OK

©

GO TO 3.

NG

©

GO TO 2.

2

CHECK “METER” FUSE AGAIN

Replace meter fuse and turn ignition switch ON.

Is meter fuse blown again?

Yes

©

Repair main harness.

No

©

INSPECTION END

3

CHECK HARNESS CONNECTION BETWEEN DIAGNOSIS SENSOR UNIT AND COMBINATION METER

Disconnect diagnosis sensor unit connector and turn ignition switch “ON”.

I

Does “AIR BAG” warning lamp turn on?

Yes or No

Yes

©

Replace diagnosis sensor unit.

No

©

Check the ground circuit of “AIR BAG” warning lamp.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Trouble Diagnoses: “AIR BAG” Warning Lamp Does Not Turn On

RS-61

Collision Diagnosis

=NHRS0033

FOR FRONTAL COLLISION

NHRS0033S07

To repair the SRS, perform the following steps.
When SRS (except the side air bag) is activated in a collision:
1) Replace the diagnosis sensor unit.
2) Remove the air bag modules (except the side air bag module), crash zone sensor assembly, bracket and

seat belt pre-tensioner assemblies.

3) Check the SRS components using the table shown below:

I

Replace any SRS components showing visible signs of damage (dents, cracks and deformation).

4) Install new air bag modules (except the side air bag module) and seat belt pre-tensioner assemblies.
5) Conduct self-diagnosis using CONSULT-II or “AIR BAG” warning lamp. Refer to “SRS Operation Check”

for details (RS-41). Ensure entire SRS operation properly.

When SRS is not activated in a collision:
1) Check the SRS components using the table shown below:

I

Replace any SRS components showing visible signs of damage (dents, cracks and deformation).

2) Conduct self-diagnosis using CONSULT-II or “AIR BAG” warning lamp. Refer to “SRS Operation Check”

for details (RS-41). Ensure entire SRS operation properly.

SRS Inspection (For frontal collision)

NHRS0033S0701

Part

SRS is activated

SRS is NOT activated

Air bag module (driver
or passenger side)

REPLACE
Install with new bolts.

1. Remove air bag module. Check harness cover and connectors for damage,

terminals for deformation, and harness for binding.

2.
a. Install driver air bag module into the steering wheel to check fit and alignment

with the wheel.

b. Install passenger air bag module into the instrument panel to check fit with the

instrument panel.

3. No damage found, reinstall with new bolts.
4. If damaged—REPLACE. Install air bag modules with new special bolts coated

with bonding agent. Air bag must be deployed before disposal.

Crash zone sensor

REPLACE the crash
zone sensor and
bracket with new nuts
and bolts.

1. Remove the crash zone sensor. Check harness connectors for damage, termi-

nals for deformation, and harness for binding.

2. Check for visible signs of damage (dents, cracks, deformation) of the crash

zone sensor and bracket.

3. Install the crash zone sensor to check fit.
4. If no damage is found, reinstall the crash zone sensor with new nuts.
5. If damaged—REPLACE the crash zone sensor and bracket with new nuts and

bolts.

Seat belt pre-ten-
sioner assembly

REPLACE
Install seat belt pre-
tensioner with new
bolts.

1. Remove seat belt pre-tensioners.

Check harness cover and connectors for damage, terminals for deformities,
and harness for binding.

2. Check belts for damage and anchors for loose mounting.
3. Check retractor for smooth operation.
4. If no damage is found, reinstall seat belt pre-tensioner assembly.
5. If damaged—REPLACE. Install the seat belt pre-tensioners with new bolts.

Seat belt pre-tensioners must be activated before disposal.

Diagnosis sensor unit

REPLACE
Install with new bolts.

1. Check case for dents, cracks or deformation.
2. Check connectors for damage, and terminals for deformation.
3. If no damage is found, reinstall with new bolts and ground bolt.
4. If damaged—REPLACE. Install diagnosis sensor unit with new bolts and

ground bolt.

Steering wheel

1. Visually check steering wheel for deformation.
2. Check harness (built into steering wheel) and connectors for damage, and terminals for deformation.
3. Install air bag module to check fit or alignment with steering wheel.
4. Check steering wheel for excessive free play.
5. If no damage is found, reinstall with bolts.
6. If damaged—REPLACE.

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Collision Diagnosis
