Infiniti I35 (A33). Manual - part 582

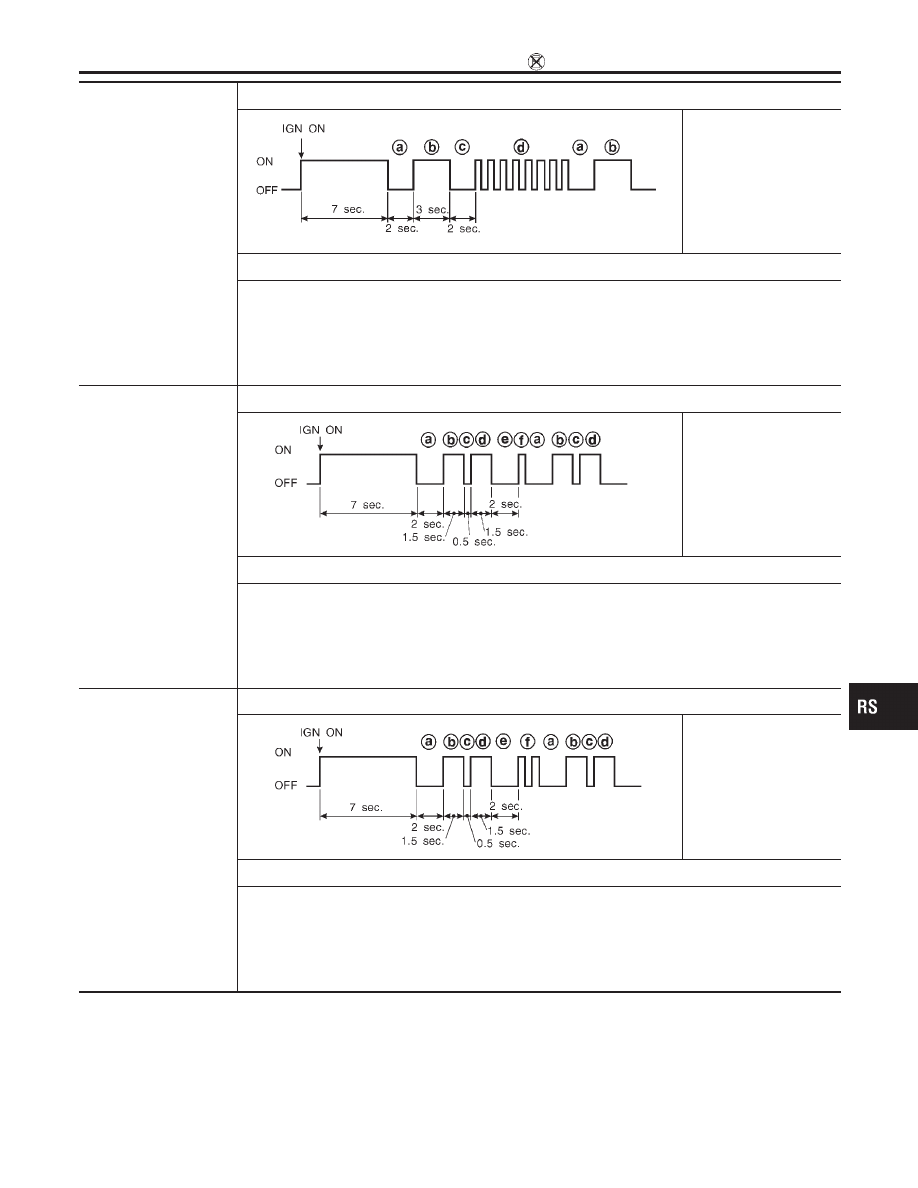

Front passenger air bag
module circuit is mal-
functioning.
(d: 8 flashes)

Flash pattern

SRS336

a through d are
repeated.
d — Eight flashes indi-
cate malfunctioning front
passenger air bag mod-
ule circuit.

Repair order (“Recheck SRS at each replacement.”)

1. Visually check the wiring harness connection.
2. Replace the harness if it has visible damage.
3. Replace front passenger air bag module.

(Before disposal, it must be deployed.)

4. Replace the diagnosis sensor unit.
5. Replace the related harness.

RH side air bag module
circuit is malfunctioning.
(f: 1 flash)

Flash pattern

SRS338

a through f are repeated.
f — One flash indicates
malfunctioning RH side
air bag module circuit.

Repair order (“Recheck SRS at each replacement.”)

1. Visually check the wiring harness connection.
2. Replace the harness if it has visible damage.
3. Replace RH side air bag module.

(Before disposal, it must be deployed.)

4. Replace the diagnosis sensor unit.
5. Replace the related harness.

LH side air bag module
circuit is malfunctioning.
(f: 2 flashes)

Flash pattern

SRS337

a through f are repeated.
f — Two flashes indicate
malfunctioning LH side
air bag module circuit.

Repair order (“Recheck SRS at each replacement.”)

1. Visually check the wiring harness connection.
2. Replace the harness if it has visible damage.
3. Replace LH side air bag module.

(Before disposal, it must be deployed.)

4. Replace the diagnosis sensor unit.
5. Replace the related harness.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Trouble Diagnoses without CONSULT-II (Cont’d)

RS-55

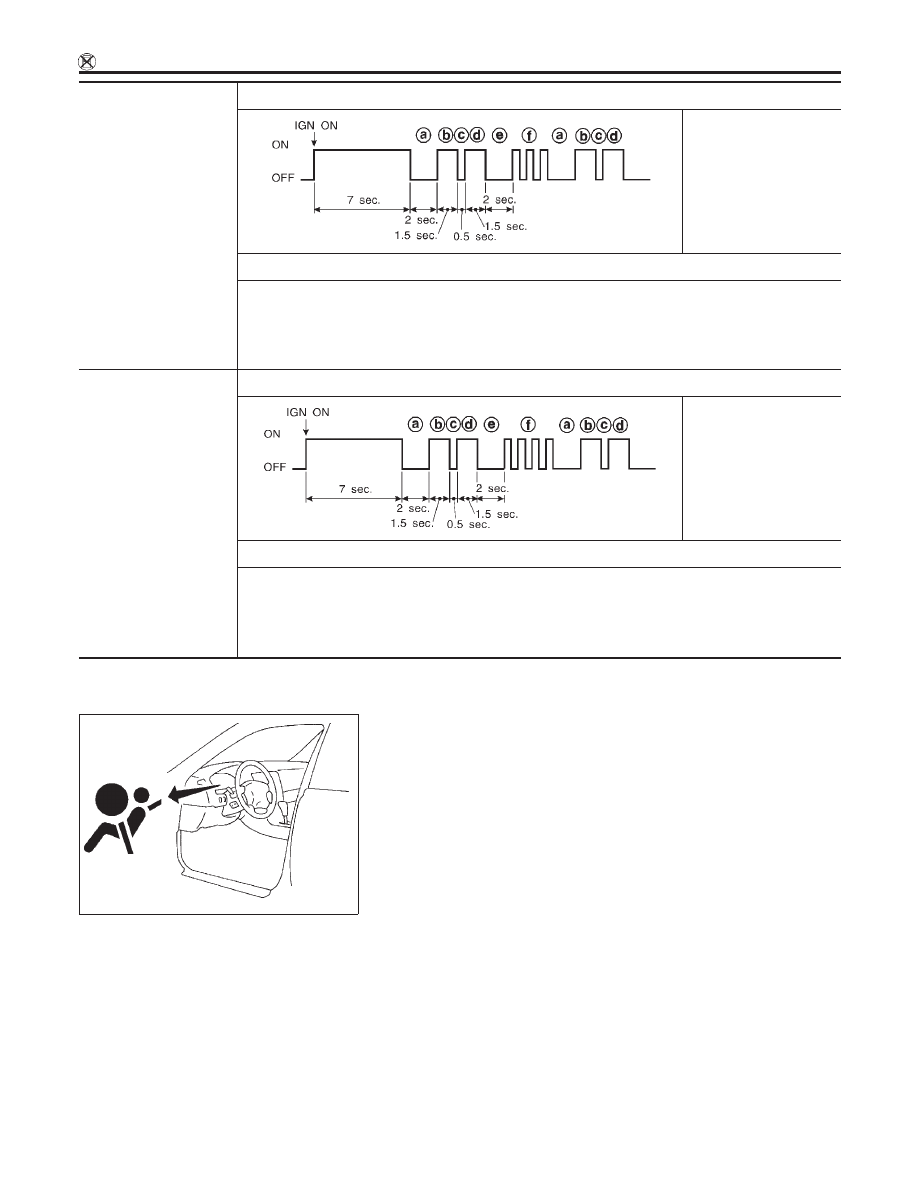

RH side air bag (Satel-
lite) sensor is malfunc-
tioning.
(f: 3 flashes)

Flash pattern

SRS340

a through f are repeated.
f — Three flashes indi-
cate malfunctioning RH
side air bag (Satellite)
sensor circuit.

Repair order (“Recheck SRS at each replacement.”)

1. Visually check the wiring harness connection.
2. Replace the harness if it has visible damage.
3. Replace the RH side air bag (Satellite) sensor.
4. Replace the diagnosis sensor unit.
5. Replace the related harness.

LH side air bag (Satel-
lite) sensor is malfunc-
tioning.
(f: 4 flashes)

Flash pattern

SRS339-A

a through f are repeated.
f — Four flashes indi-
cate malfunctioning LH
side air bag (Satellite)
sensor circuit.

Repair order (“Recheck SRS at each replacement.”)

1. Visually check the wiring harness connection.
2. Replace the harness if it has visible damage.
3. Replace the LH side air bag (Satellite) sensor.
4. Replace the diagnosis sensor unit.
5. Replace the related harness.

* Follow the procedures in numerical order when repairing malfunctioning parts. Confirm whether malfunction is eliminated
using the air bag warning lamp or CONSULT-II each time repair is finished. If malfunction is still observed, proceed to the next
step. When malfunction is eliminated, further repair work is not required.

SRS800

DIAGNOSTIC PROCEDURE 7

NHRS0049S02

Final checking after repairing SRS by using “AIR BAG” warn-
ing lamp — Diagnosis mode and User mode
1.

After repairing SRS connect both battery cables.

2.

Turn ignition switch from “OFF” to “ON”.

3.

“AIR BAG” warning lamp operates in Diagnosis mode as fol-
lows:

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Trouble Diagnoses without CONSULT-II (Cont’d)

RS-56

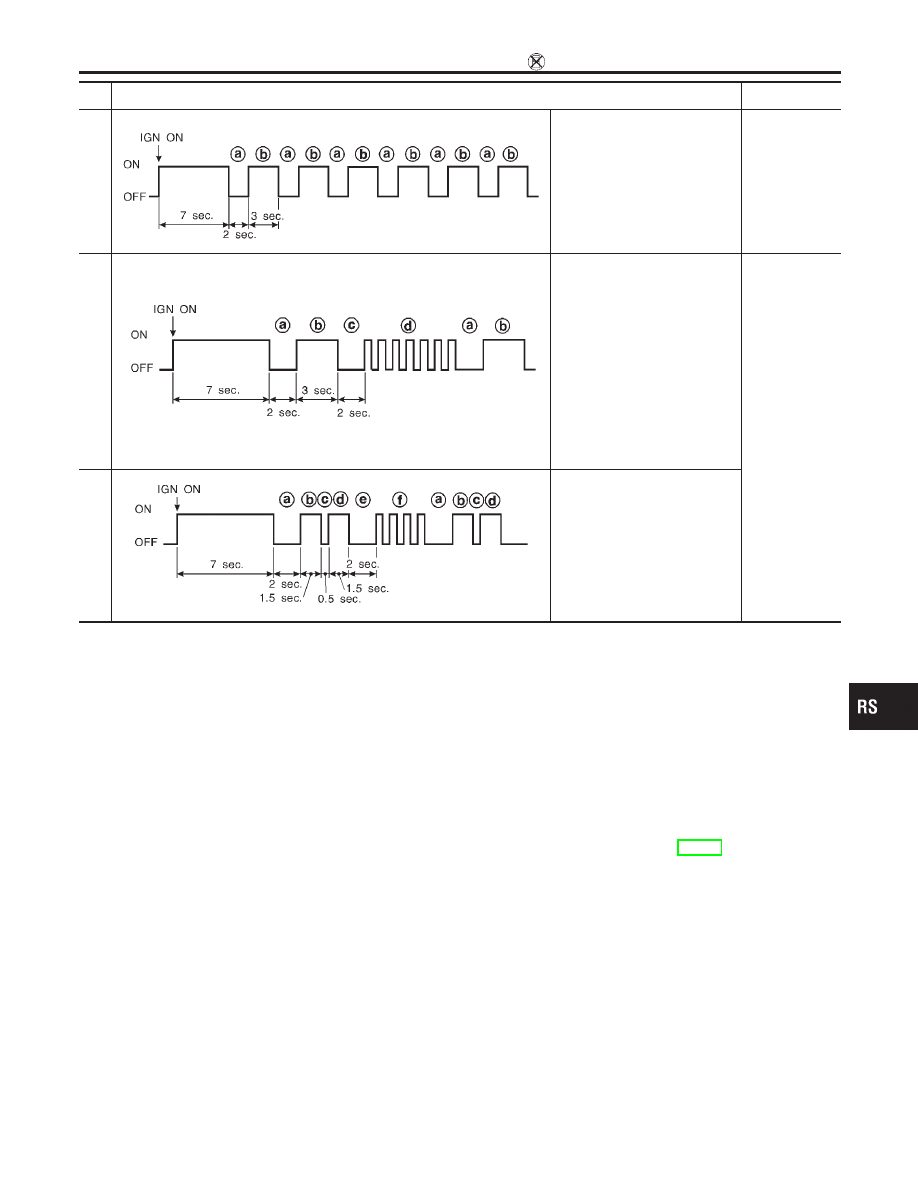

No.

“AIR BAG” warning lamp flash pattern — Diagnosis mode —

SRS condition

1

SRS333

a through b are repeated.

No malfunction
is detected or
repair is com-
pleted.
No further
action is nec-
essary.

2

SRS341

a through d are repeated.
b — Driver and passenger air
bag, seat belt pre-tensioner
and crash zone sensor marker
(For identifying driver air bag,
passenger air bag, crash zone
sensor and/or seat belt pre-
tensioners malfunctioning)
d — Indicates malfunctioning
part. The number of flashes
varies with malfunctioning part
(0.5 sec. ON and 0.5 sec. OFF
is counted as one flash.)

The system is
malfunctioning
and needs to
be repaired.

3

SRS342-A

a through f are repeated.
b, c, d — Side air bag marker
(For identifying side air bag
malfunctioning)
f — Indicates malfunctioning
part. The number of flashes
varies with malfunctioning part
(0.5 sec. ON and 0.5 sec. OFF
is counted as one flash.)

NOTE:
When diagnosis sensor unit is replaced with new one, “AIR BAG”
warning lamp will operate in User mode. Checking “AIR BAG”
warning lamp operation in Diagnosis mode is not required. Go to
step 6.
4.

If “AIR BAG” warning lamp operates as shown in No. 1 in chart
above, turn ignition switch “OFF” to reset from Diagnosis mode
to User mode and to erase the memory of the malfunction.
Then go to step 6.
If “AIR BAG” warning lamp operates as shown in No. 2 or No.
3 in chart above, the malfunctioning part is not repaired
completely, or another malfunctioning part is detected. Go to
DIAGNOSTIC PROCEDURE 6, page RS-51, and repair mal-
functioning part completely.

5.

Turn ignition switch “ON”. “AIR BAG” warning lamp operates in
User mode. Compare “AIR BAG” warning lamp operation to
the chart below.

NOTE:
If switching Diagnosis mode to User mode is required while mal-
function is being detected, by turning ignition switch as follows:
1)

Turn ignition switch “ON”.

2)

After “AIR BAG” warning lamp lights for 7 seconds, turn igni-
tion switch “OFF” within 1 second.

3)

Wait more than 3 seconds.

4)

Repeat steps 1 to 3 two times. (Perform 3 times in total.)

5)

Turn ignition switch “ON”.

SRS is now in User mode.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Trouble Diagnoses without CONSULT-II (Cont’d)

RS-57

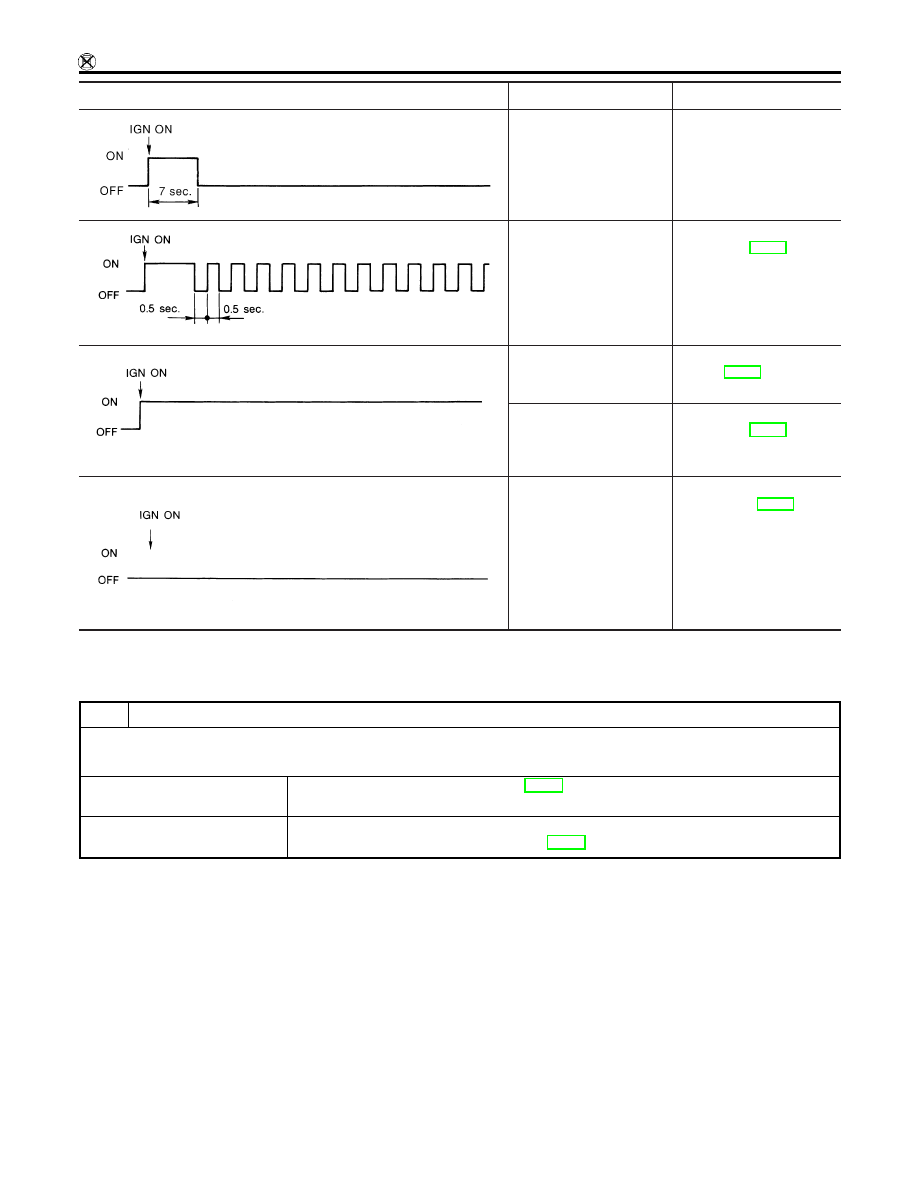

“AIR BAG” warning lamp operation — User mode —

SRS condition

Reference item

MRS095A

No malfunction is
detected.
No further action is neces-
sary.

—

MRS096A

The system is malfunction-
ing and needs to be
repaired as indicated.

Go to DIAGNOSTIC PRO-
CEDURE 6 (RS-51).

MRS097A

Air bag is deployed.
Seat belt pre-tensioner is
activated.

Go to COLLISION DIAG-
NOSIS (RS-62).

Air bag fuse, diagnosis
sensor unit or harness is
malfunctioning and needs
to be repaired.

Go to DIAGNOSTIC PRO-
CEDURE 9 (RS-59).

MRS098A

One of the following has
occurred and needs to be
repaired.

I

Meter fuse is blown.

I

“AIR BAG” warning
lamp circuit has open or
short.

I

Diagnosis sensor unit is
malfunctioning.

Go to DIAGNOSTIC PRO-
CEDURE 10 (RS-61).

DIAGNOSTIC PROCEDURE 8 (CONTINUED FROM
DIAGNOSTIC PROCEDURE 6)

NHRS0049S03

Inspecting SRS malfunctioning record

1

CONSIDER POSSIBILITY OF NOT ERASING SELF-DIAGNOSTIC RESULT AFTER REPAIRING

Is it the first time for maintenance of SRS?

Yes or No

Yes

©

Go to DIAGNOSTIC PROCEDURE 5 (RS-47). (Further inspection cannot be performed
without CONSULT-II.)

No

©

Diagnosis results (previously stored in the memory) might not be erased after repair. Go
to DIAGNOSTIC PROCEDURE 7, step 5 (RS-56).

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Trouble Diagnoses without CONSULT-II (Cont’d)

RS-58
