SRS680-E

4.

Remove glove box assembly. Refer to BT-30, “INSTRUMENT
PANEL ASSEMBLY” for details.

5.

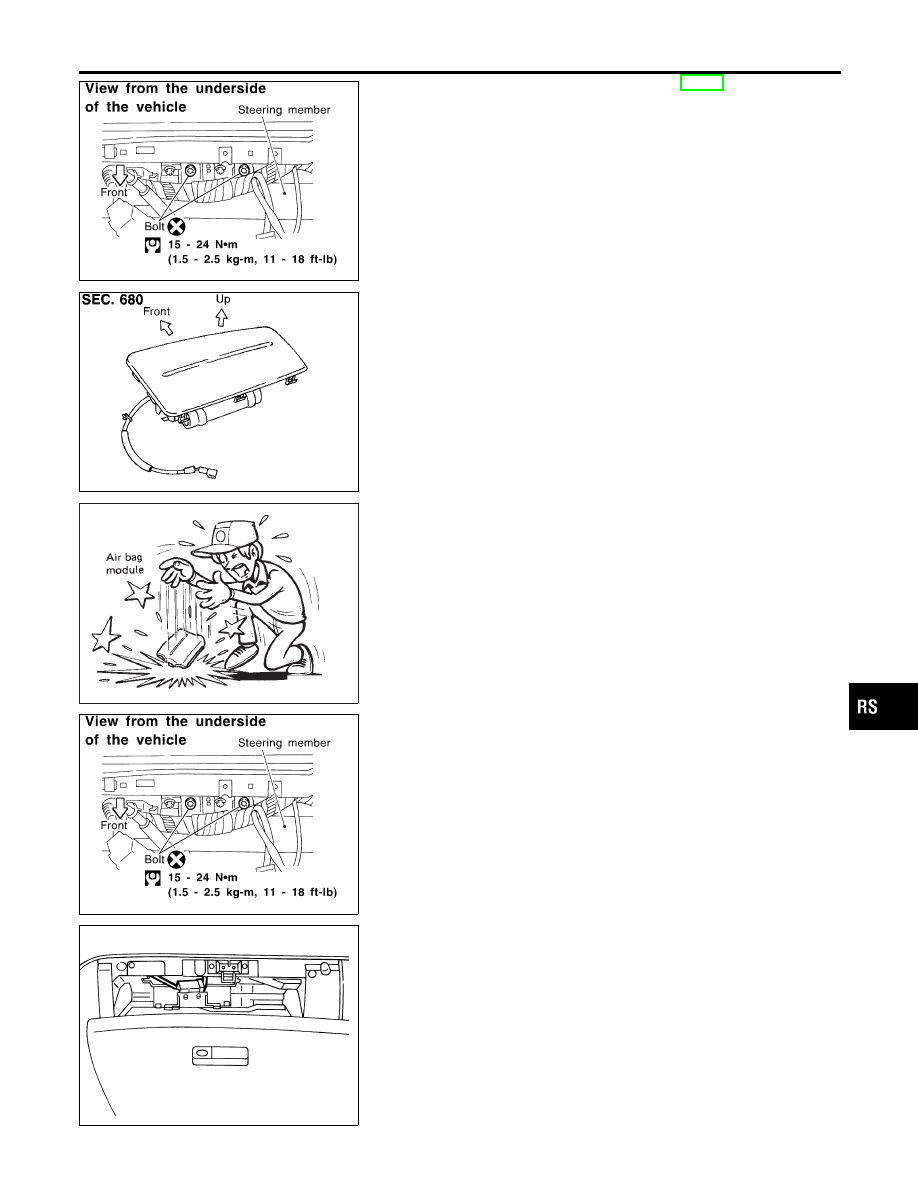

Remove the Hex bolts from front passenger air bag module.
Take out the air bag module from the instrument panel.

I

The air bag module is heavy and should be supported using
both hands during removal.

SRS570

CAUTION:

I

Always place air bag module with pad side facing upward.

I

Do not attempt to disassemble air bag module.

I

Do not use old bolts after removal; replace with new ones.

I

Do not insert any foreign objects (screwdriver, etc.) into
air bag module connector.

SBF814E

I

Replace air bag module if it has been dropped or sus-
tained an impact.

I

Do not expose the air bag module to temperatures exceed-
ing 90°C (194°F).

I

Do not allow oil, grease or water to come in contact with
the air bag module.

I

After air bag inflates, the front instrument panel assembly
should be replaced if damaged.

SRS680-E

INSTALLATION

NHRS0019

CAUTION:

I

Always work from the side of or under air bag module.

1.

Install front passenger air bag module on steering member.

I

Ensure harness is not caught between rear of air bag module
and steering member.

2.

Install glove box assembly. (Glove box lid is open.)

SRS678

3.

Connect air bag module connector to air bag harness connec-
tor.

4.

Close the connector cover.

5.

Close the glove box lid.

6.

Connect both battery cables.

7.

Conduct self-diagnosis to ensure entire SRS operates prop-
erly. (Use CONSULT-II or warning lamp check.)

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Front Passenger Air Bag Module (Cont’d)

RS-23

SRS682

Side Air Bag Module

REMOVAL

NHRS0020

CAUTION:

I

Before servicing SRS, turn the ignition switch OFF, dis-
connect both battery cables and wait at least 3 minutes.

I

Always work from the rear of the air bag module.

1.

Remove seat back board.

I

When using a clip removal tool to remove the seat back
board, take care not to damage the harness for air bag.

2.

Disconnect side air bag module connector by sliding tab.

SRS683-A

3.

Pull up the seat back trim.

4.

Remove the nuts securing the inner cloth with seat back frame.
Then pull up the inner cloth.

5.

Remove the seat back trim. Refer to BT-50, “Front Seat” for
detail.

SRS684-A

6.

Remove the torx nuts coated with bonding agent from the side
air bag module.

7.

Remove side air bag connector. Side air bag module can then
be removed.

SRS623

CAUTION:

I

Always place the air bag module standing with the stud
bolt side setting bottom.

I

Do not attempt to disassemble air bag module.

I

The torx nuts are coated with bonding agent. Do not use
old nuts after removal; replace with new coated nuts.

I

Do not insert any foreign objects (screwdriver, etc.) into
air bag module connector.

SBF814E

I

Replace air bag module if it has been dropped or sus-
tained an impact.

I

Do not expose the air bag module to temperatures exceed-
ing 90°C (194°F).

I

Do not allow oil, grease or water to come in contact with
the air bag module.

I

After side air bag inflates, front seatback assembly must
be replaced.

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Side Air Bag Module

RS-24

SRS684-A

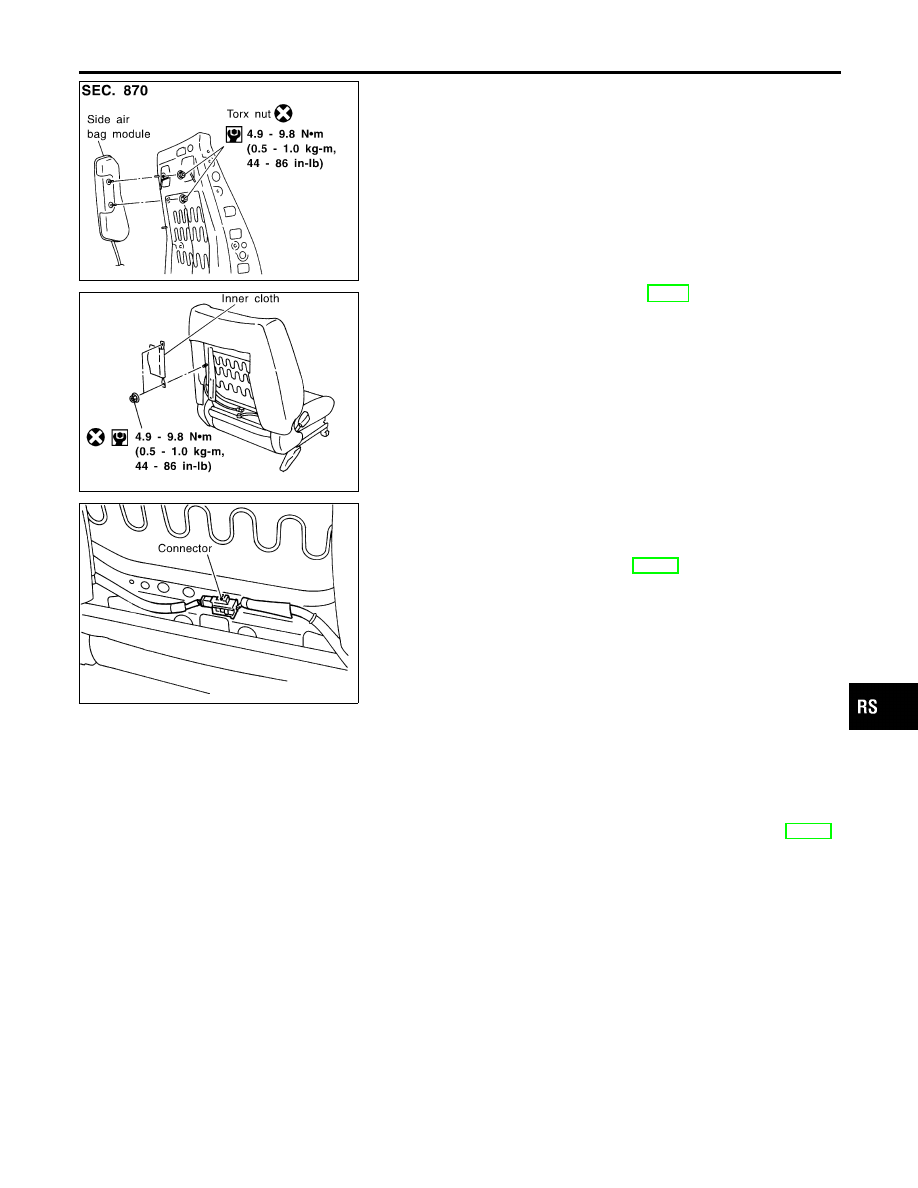

INSTALLATION

NHRS0021

1.

Install side air bag module on seatback frame with new torx
nuts coated with bonding agent.

2.

Install side air bag connector.

SRS683-A

3.

Install the seatback trim. Refer to BT-50, “Front Seat”.

4.

Secure the inner cloth which covers the side air bag module
with nuts.

SRS725

5.

Connect side air bag module connector.

6.

Install seatback board with new clips.

7.

Connect both battery cables.

8.

Go to “SRS Operation Check”, RS-41 and perform self-diag-
nosis to ensure entire SRS operates properly. (Use CON-
SULT-II or air bag warning lamp.)

Disposal of Air Bag Module and Seat Belt Pre-
tensioner

NHRS0022

I

Before disposing of air bag module and seat belt pre-tensioner,
or vehicles equipped with such systems, deploy the systems.
If such systems have already been deployed due to an
accident, dispose of them as indicated in “DISPOSING OF AIR
BAG MODULE AND SEAT BELT PRE-TENSIONER” (RS-31).

I

When deploying the air bag module and activating seat belt
pre-tensioner, always use the Special Service Tool; Deploy-
ment tool KV99106400 (J38381).

I

When deploying the air bag module and activating seat belt
pre-tensioner, stand at least 5 m (16 ft) away from the deploy-
ment component.

I

When deploying air bag module and activating seat belt pre-
tensioner, a fairly loud noise is made, followed by smoke being
released. The smoke is not poisonous, however, be careful not
to inhale smoke since it irritates the throat and can cause
choking.

I

Always activate one air bag module at a time.

I

Due to heat, leave air bag module unattended for more than
30 minutes after deployment. Also leave seat belt pre-ten-
sioner unattended for move than 10 minutes after deployment.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Side Air Bag Module (Cont’d)

RS-25

I

Be sure to wear gloves when handling a deployed air bag
module and activated seat belt pre-tensioner.

I

Never apply water to the deployed air bag module and acti-
vated seat belt pre-tensioner.

I

Wash your hands clean after finishing work.

I

Place the vehicle outdoors with an open space of at least 6 m
(20 ft) on all sides when deploying air bag module and activat-
ing seat belt pre-tensioner while mounted in vehicle.

I

Use a voltmeter to make sure the vehicle battery is fully
charged.

I

Do not dispose of the air bag module and seat belt pre-ten-
sioner undeployed.

SRS019

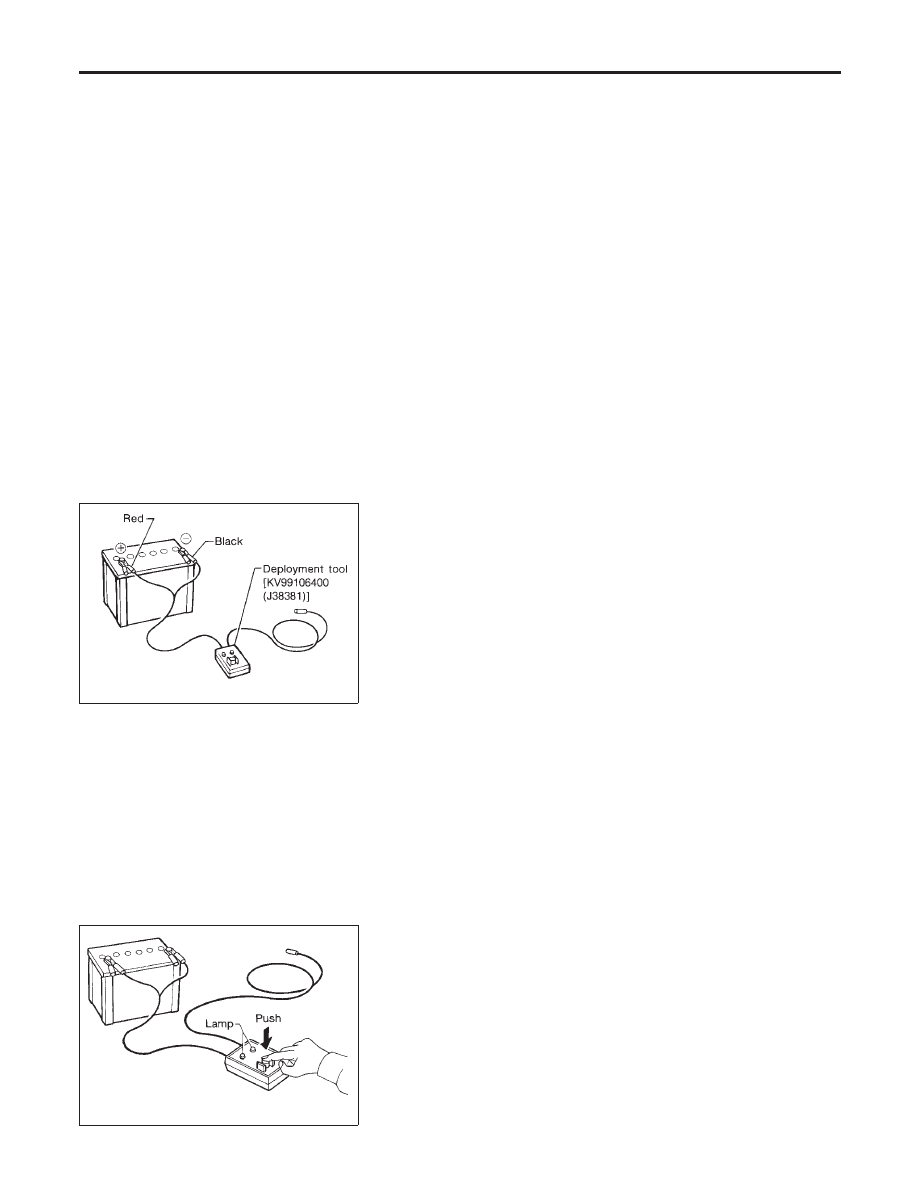

CHECKING DEPLOYMENT TOOL

NHRS0022S01

Connecting to Battery

NHRS0022S0101

CAUTION:

The battery must show voltage of 9.6V or more.
Remove the battery from the vehicle and place it on dry wood
blocks approximately 5 m (16 ft) away from the vehicle.

I

Wait 3 minutes after the vehicle battery is disconnected before
proceeding.

I

Connect red clip of deployment tool to battery positive termi-
nal and black clip to negative terminal.

Make sure the polarity is correct. The right side lamp in the
tool, marked “deployment tool power”, should glow with a
green light. If the right side lamp glows red, reverse the con-
nections to the battery.

SBF266H

Deployment Tool Check

NHRS0022S0102

Press the deployment tool switch to the “ON” position. The left side
lamp in the tool, marked “air bag connector voltage” should illumi-
nate. If it does not illuminate, replace the tool.

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Disposal of Air Bag Module and Seat Belt Pre-tensioner (Cont’d)

RS-26
