Infiniti I35 (A33). Manual - part 520

SGI986

SGI987

Tow Truck Towing

NHGI0009S05

CAUTION:

I

All applicable state or Provincial (in Canada) laws and
local laws regarding the towing operation must be
obeyed.

I

It is necessary to use proper towing equipment to avoid
possible damage to the vehicle during towing operation.
Towing is in accordance with Towing Procedure Manual at
dealer.

I

Always attach safety chains before towing.

I

When towing, make sure that the transmission, steering
system and power train are in good order. If any unit is
damaged, dollies must be used.

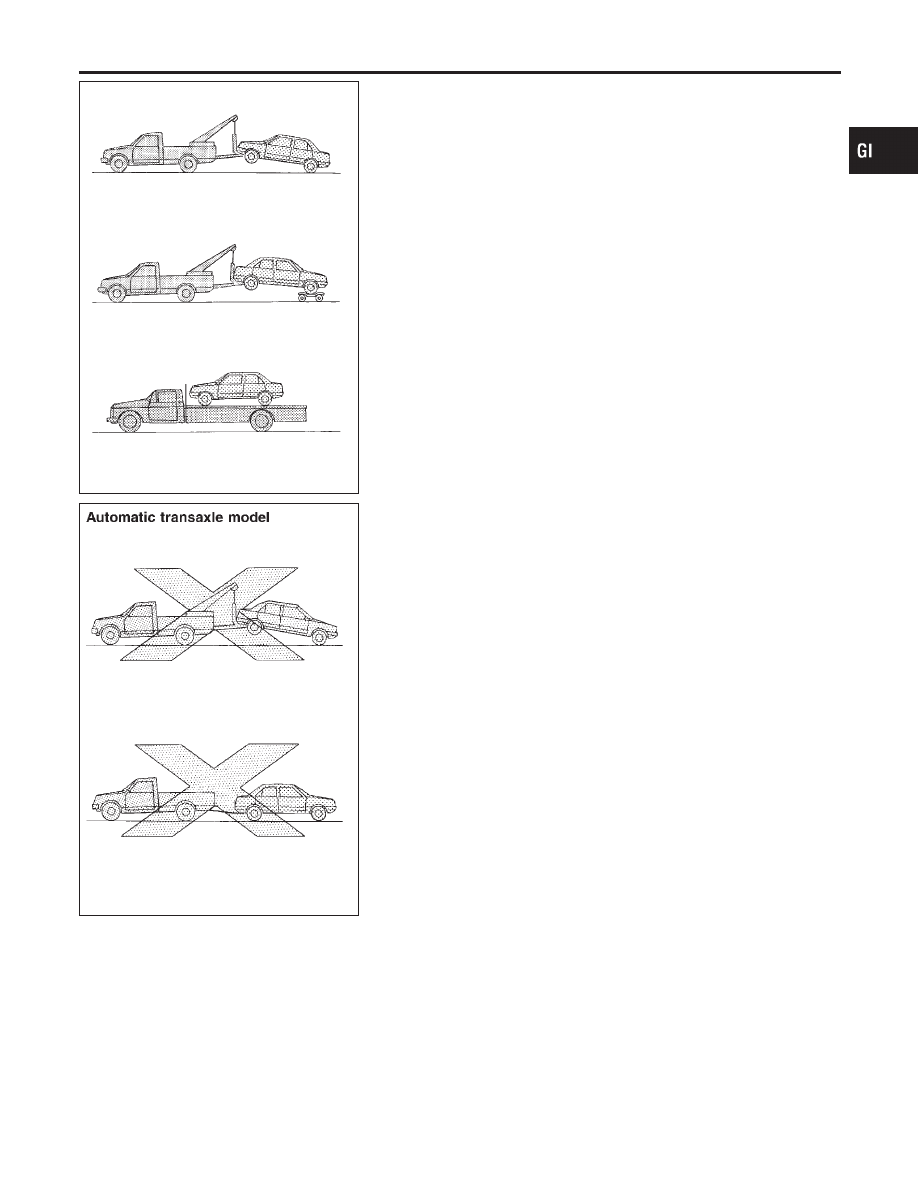

INFINITI recommends that the vehicle be towed with the driving
(front) wheels off the ground as illustrated.

CAUTION:

I

Always release the parking brake when towing the vehicle
with the front wheels raised with the rear wheels on the
ground.

I

When towing manual transaxle models with the front
wheels on the ground (If a towing dollies does not be
used), turn the ignition key to the OFF position, and
secure the steering wheel in the straight-ahead position
with a rope or similar device. Never place the ignition key
in the LOCK position. This will result in damage to the
steering lock mechanism.
Move the shift lever to the N (Neutral) position.

I

Never tow an automatic transaxle model with the rear
wheels raised and the front wheels on the ground. This
may cause serious and expensive damage to the tran-
saxle. If it is necessary to tow the vehicle with the rear
wheels raised, always use towing dollies under the front
wheels.

I

Never tow an automatic transaxle model from the rear
(that is backward) with four wheels on the ground. This
may cause serious and expensive damage to the tran-
saxle.

VEHICLE RECOVERY (FREEING A STUCK VEHICLE)

NHGI0009S0501

I

Tow chains or cables must be attached only to the main
structural members of the vehicle.

I

Pulling devices should be routed so they do not touch any
part of the suspension, steering, brake or cooling sys-
tems.

I

Always pull the cable straight out from the front or rear of
the vehicle. Never pull on the vehicle at an angle.

I

Pulling devices such as ropes or canvas straps are not
recommended for use in vehicle towing or recovery.

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

LIFTING POINTS AND TOW TRUCK TOWING

Tow Truck Towing

GI-51

NHGI0010

Grade

Bolt size

Bolt diam-

eter *

mm

Pitch

mm

Tightening torque (Without lubricant)

Hexagon head bolt

Hexagon flange bolt

N·m

kg-m

ft-lb

in-lb

N·m

kg-m

ft-lb

in-lb

4T

M6

6.0

1.0

5.5

0.56

4

49

7

0.71

5

62

M8

8.0

1.25

13.5

1.4

10

—

17

1.7

13

—

1.0

13.5

1.4

10

—

17

1.7

13

—

M10

10.0

1.5

28

2.9

21

—

35

3.6

26

—

1.25

28

2.9

21

—

35

3.6

26

—

M12

12.0

1.75

45

4.6

33

—

55

5.6

41

—

1.25

45

4.6

33

—

65

6.6

48

—

M14

14.0

1.5

80

8.2

59

—

100

10

74

—

7T

M6

6.0

1.0

9

0.92

7

80

11

1.1

8

97

M8

8.0

1.25

22

2.2

16

—

28

2.9

21

—

1.0

22

2.2

16

—

28

2.9

21

—

M10

10.0

1.5

45

4.6

33

—

55

5.6

41

—

1.25

45

4.6

33

—

55

5.6

41

—

M12

12.0

1.75

80

8.2

59

—

100

10

74

—

1.25

80

8.2

59

—

100

10

74

—

M14

14.0

1.5

130

13

96

—

170

17

125

—

9T

M6

6.0

1.0

11

1.1

8

—

13.5

1.4

10

—

M8

8.0

1.25

28

2.9

21

—

35

3.6

26

—

1.0

28

2.9

21

—

35

3.6

26

—

M10

10.0

1.5

55

5.6

41

—

80

8.2

59

—

1.25

55

5.6

41

—

80

8.2

59

—

M12

12.0

1.75

100

10

74

—

130

13

96

—

1.25

100

10

74

—

130

13

96

—

M14

14.0

1.5

170

17

125

—

210

21

155

—

*: Nominal diameter
1)

Special parts are excluded.

2)

This standard is applicable to bolts having the following marks embossed on the bolt head.

MGI044A

TIGHTENING TORQUE OF STANDARD BOLTS

GI-52

NHGI0012

Refer to the following chart for help in selecting the appropriate chemical product or sealant.
Recommended Chemical Products and Sealants

Product Description

Purpose

Nissan North America

Part No. (USA)

Nissan Canada Part

No. (Canada)

Aftermarket Cross Ref-

erence Part Nos.

1

Rear View Mirror
Adhesive

Used to permanently
remount rear view mir-
rors to windows.

999MP-AM000P

99998-50505

Permatex 81844

2

Anaerobic Liquid Gas-
ket

For metal-to-metal
flange sealing.
Can fill a 0.38 mm
(0.015 inch) gap and
provide instant sealing
for most powertrain
applications.

999MP-AM001P

99998-50503

Permatex 51813 and
51817

3

High Performance
Thread Sealant

Provides instant seal-
ing on any threaded
straight or parallel
threaded fitting.
(Thread sealant only,
no locking ability.)

I

Do not use on plas-
tic.

999MP-AM002P

999MP-AM002P

Permatex 56521

4

Silicone RTV

Gasket Maker

999MP-AM003P
(Ultra Grey)

99998-50506
(Ultra Grey)

Permatex Ultra Grey
82194;
Three Bond 1207,
1215, 1216, 1217F and
1217G;
Nissan RTV Part No.
999MP-A7007

Gasket Maker for
Maxima/Quest 5-speed
automatic transmission
(RE5F22A)

—

—

Three Bond 1281B or
exact equivalent in its
quality

5

High Temperature,
High Strength Thread
Locking Sealant (Red)

Threadlocker

999MP-AM004P

999MP-AM004P

Permatex 27200;
Three Bond 1360,
1360N, 1305 N&P,
1307N, 1335, 1335B,
1363B, 1377C, 1386B,
D&E and 1388

6

Medium Strength
Thread Locking Seal-
ant (Blue)

Threadlocker (service
tool removable)

999MP-AM005P

999MP-AM005P

Permatex 24200,
24206, 24240, 24283
and 09178;
Three Bond 1322,
1322N, 1324 D&N,
1333D, 1361C, 1364D,
1370C and 1374

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

RECOMMENDED CHEMICAL PRODUCTS AND SEALANTS

GI-53

NHGI0011

SAE J1930 Terminology List

NHGI0011S01

All emission related terms used in this publication in accordance with SAE J1930 are listed. Accordingly, new
terms, new acronyms/abbreviations and old terms are listed in the following chart.

***: Not applicable

NEW TERM

NEW ACRONYM /

ABBREVIATION

OLD TERM

Air cleaner

ACL

Air cleaner

Barometric pressure sensor

BARO sensor

***

Barometric pressure sensor-BCDD

BAROS-BCDD

BCDD

Camshaft position

CMP

***

Camshaft position sensor

CMPS

Crank angle sensor

Canister

***

Canister

Carburetor

CARB

Carburetor

Charge air cooler

CAC

Intercooler

Closed loop

CL

Closed loop

Closed throttle position switch

CTP switch

Idle switch

Clutch pedal position switch

CPP switch

Clutch switch

Continuous fuel injection system

CFI system

***

Continuous trap oxidizer system

CTOX system

***

Crankshaft position

CKP

***

Crankshaft position sensor

CKPS

***

Data link connector

DLC

***

Diagnostic test mode

DTM

Diagnostic mode

Diagnostic test mode selector

DTM selector

Diagnostic mode selector

Diagnostic test mode I

DTM I

Mode I

Diagnostic test mode II

DTM II

Mode II

Diagnostic trouble code

DTC

Malfunction code

Direct fuel injection system

DFI system

***

Distributor ignition system

DI system

Ignition timing control

Early fuel evaporation-mixture heater

EFE-mixture heater

Mixture heater

Early fuel evaporation system

EFE system

Mixture heater control

Electrically erasable programmable read
only memory

EEPROM

***

Electronic ignition system

EI system

Ignition timing control

Engine control

EC

***

Engine control module

ECM

ECCS control unit

Engine coolant temperature

ECT

Engine temperature

Engine coolant temperature sensor

ECTS

Engine temperature sensor

Engine modification

EM

***

Engine speed

RPM

Engine speed

SAE J1930 TERMINOLOGY LIST

SAE J1930 Terminology List

GI-54
