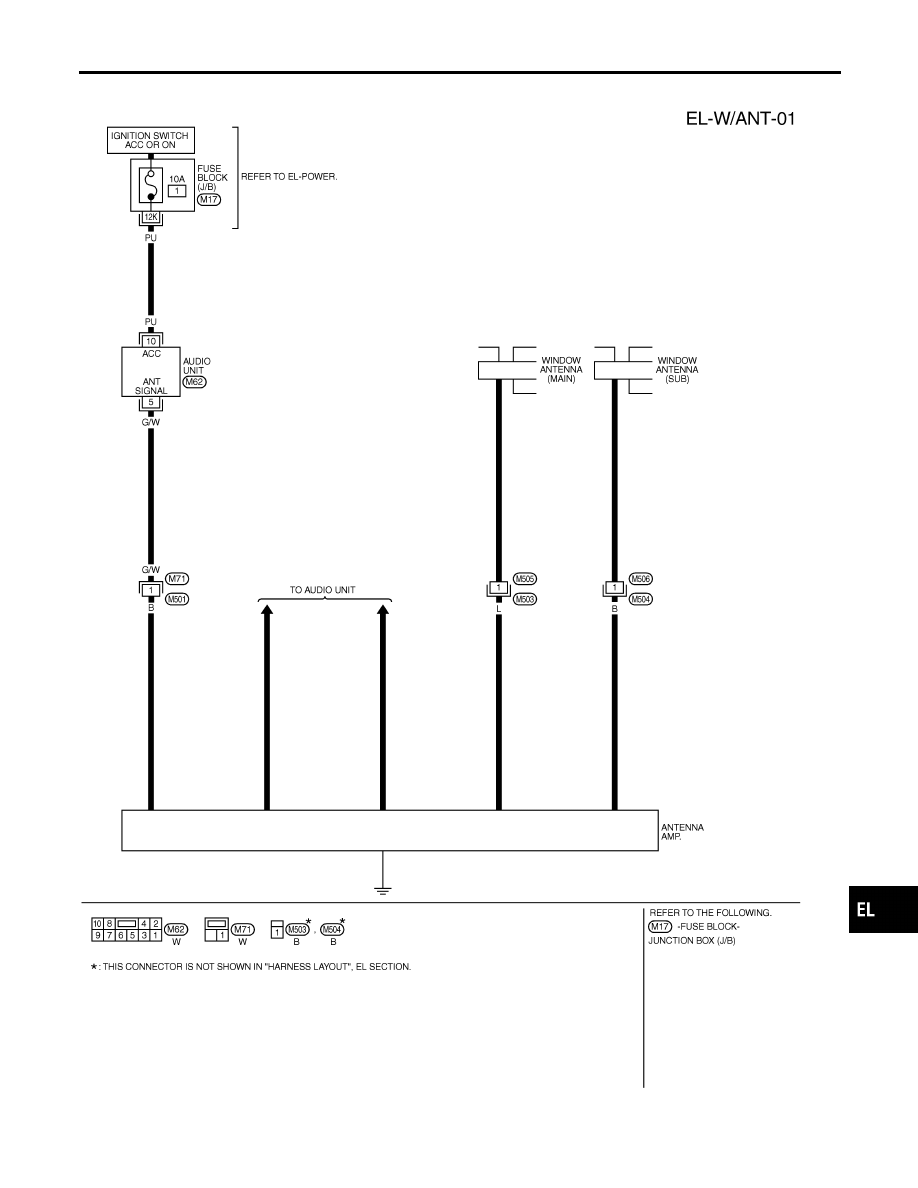

Wiring Diagram — W/ANT —

NHEL0085

MEL659R

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

AUDIO ANTENNA

Wiring Diagram — W/ANT —

EL-205

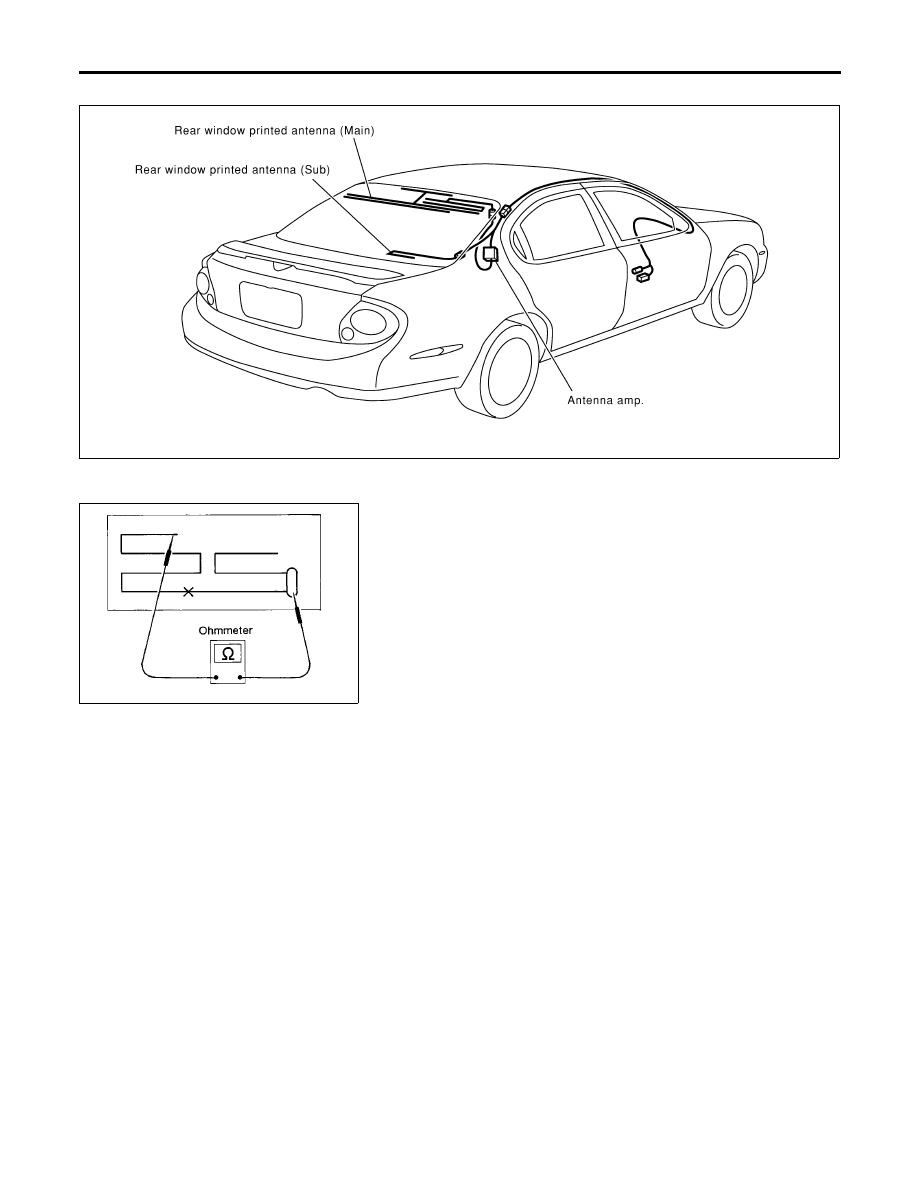

Location of Antenna

NHEL0087

MEL378K

SEL250I

Window Antenna Repair

NHEL0250

ELEMENT CHECK

NHEL0250S01

1.

Attach probe circuit tester (in ohm range) to antenna terminal
on each side.
If an element is OK, continuity should exist.
If an element is broken, no continuity should exist. Go to step
2.

AUDIO ANTENNA

Location of Antenna

EL-206

SEL122R

SEL252I

I

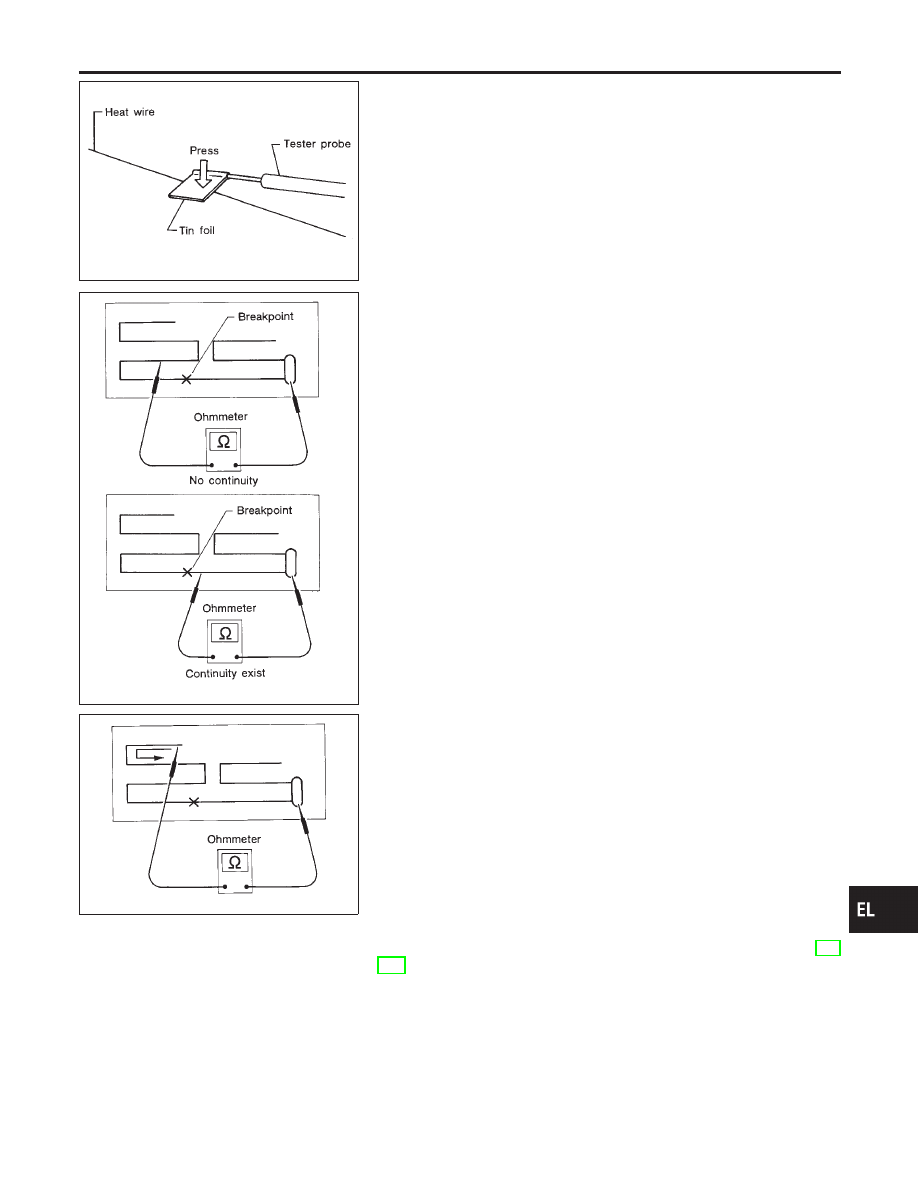

When measuring continuity, wrap tin foil around the top of
probe. Then press the foil against the wire with your fin-
ger.

SEL253I

2.

To locate broken point, move probe along element. Tester
needle will swing abruptly when probe passes the point.

ELEMENT REPAIR

NHEL0250S02

Refer to “Filament Repair”, “REAR WINDOW DEFOGGER” (EL-
192).

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

AUDIO ANTENNA

Window Antenna Repair (Cont’d)

EL-207

System Description

NHEL0222

OUTLINE

NHEL0222S01

Electric sunroof system consists of

I

Sunroof switch

I

Sunroof motor

I

Smart entrance control unit

Smart entrance control unit controls retained power operation.

OPERATION

NHEL0222S03

The sunroof can be opened or closed and tilted up or down with the sunroof switch.

RETAINED POWER OPERATION

NHEL0222S02

When the ignition switch is turned to OFF position from ON or START position, power is supplied for 45 sec-
onds

I

to sunroof motor terminal 6

I

from smart entrance control unit terminal 46.

When power is supplied, the electrical sunroof can be operated.
The retained power operation is canceled when the driver or passenger side door is opened.
RAP signal period can be changed by CONSULT-II (EL-211).

INTERRUPTION DETECTION FUNCTION

NHEL0222S04

The CPU of sunroof motor monitors the sunroof motor operation and the sunroof position (full closed or other)
for sunroof by the signals from encoder and limit switch in sunroof motor.
When sunroof motor detects interruption during the following close operation,

I

automatic close operation when ignition switch is in the “ON” position

I

automatic close operation during retained power operation

sunroof switch controls the motor for open and the sunroof will operate about 150 mm (5.91 in).

POWER SUNROOF

System Description

EL-208
