I

from terminal 18 of the front wiper switch

I

through terminal 17 of the front wiper switch, and

I

through body grounds E11, E22 and E53.

With power and ground supplied, the front washer motor operates.
When the lever is pulled to the WASH position for one second or more, the front wiper motor operates at low
speed for approximately 3 seconds to clean windshield. This feature is controlled by the wiper amplifier in the
same manner as the intermittent operation.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

FRONT WIPER AND WASHER

System Description (Cont’d)

EL-177

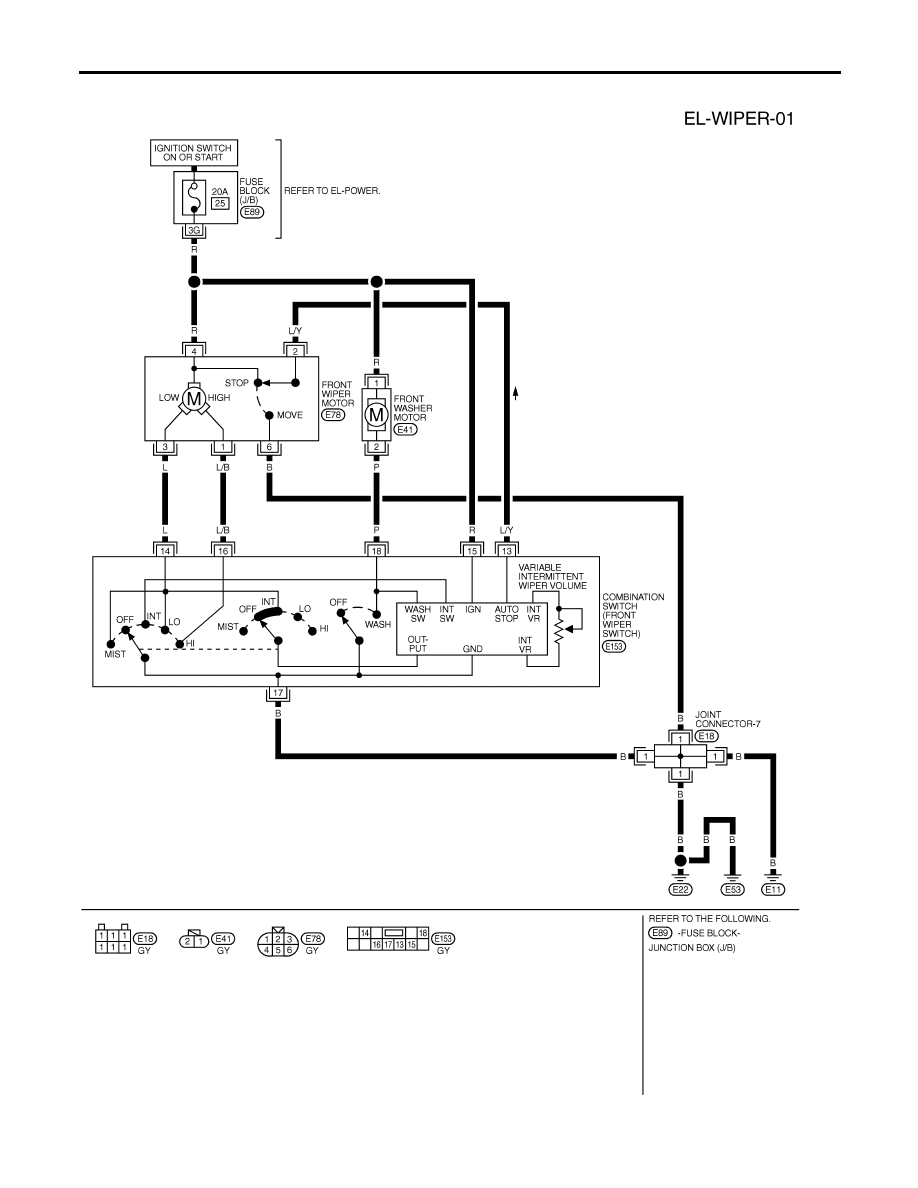

Wiring Diagram — WIPER —

NHEL0058

MEL310O

FRONT WIPER AND WASHER

Wiring Diagram — WIPER —

EL-178

SEL543TA

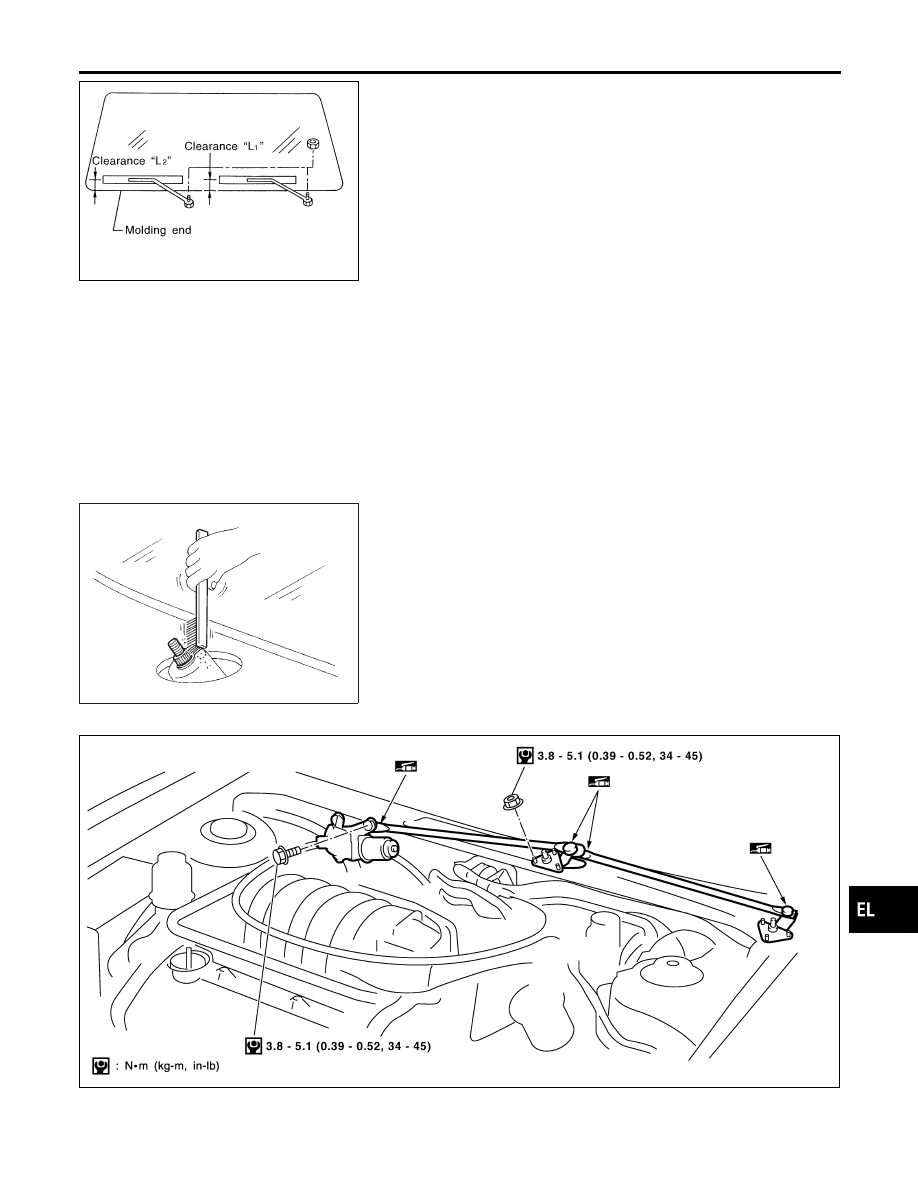

Removal and Installation

NHEL0060

WIPER ARMS

NHEL0060S01

1.

Prior to wiper arm installation, turn on front wiper switch to
operate front wiper motor and then turn it “OFF” (Auto Stop).

2.

Lift the blade up and then set it down onto glass surface to set
the blade center to clearance “L

1

” & “L

2

” immediately before

tightening nut.

3.

Eject washer fluid. Turn on front wiper switch to operate front
wiper motor and then turn it “OFF”.

4.

Ensure that wiper blades stop within clearance “L

1

” & “L

2

”.

Clearance “L

1

”: 48 - 64 mm (1.89 - 2.52 in)

Clearance “L

2

”: 40 - 56 mm (1.57 - 2.20 in)

I

Tighten wiper arm nuts to specified torque.

Front wiper: 21 - 26 N·m (2.1 - 2.7 kg-m, 16 - 19 ft-lb)

SEL024J

I

Before reinstalling wiper arm, clean up the pivot area as
illustrated. This will reduce possibility of wiper arm loose-
ness.

WIPER LINKAGE

NHEL0060S02

MEL063R

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

FRONT WIPER AND WASHER

Removal and Installation

EL-179

Removal

NHEL0060S0201

1.

Remove 4 bolts that secure front wiper motor.

2.

Detach front wiper motor from wiper linkage at ball joint.

3.

Remove wiper linkage.

Be careful not to break ball joint rubber boot.

Installation

NHEL0060S0202

I

Grease ball joint portion before installation.

1.

Installation is the reverse order of removal.

SEL241P

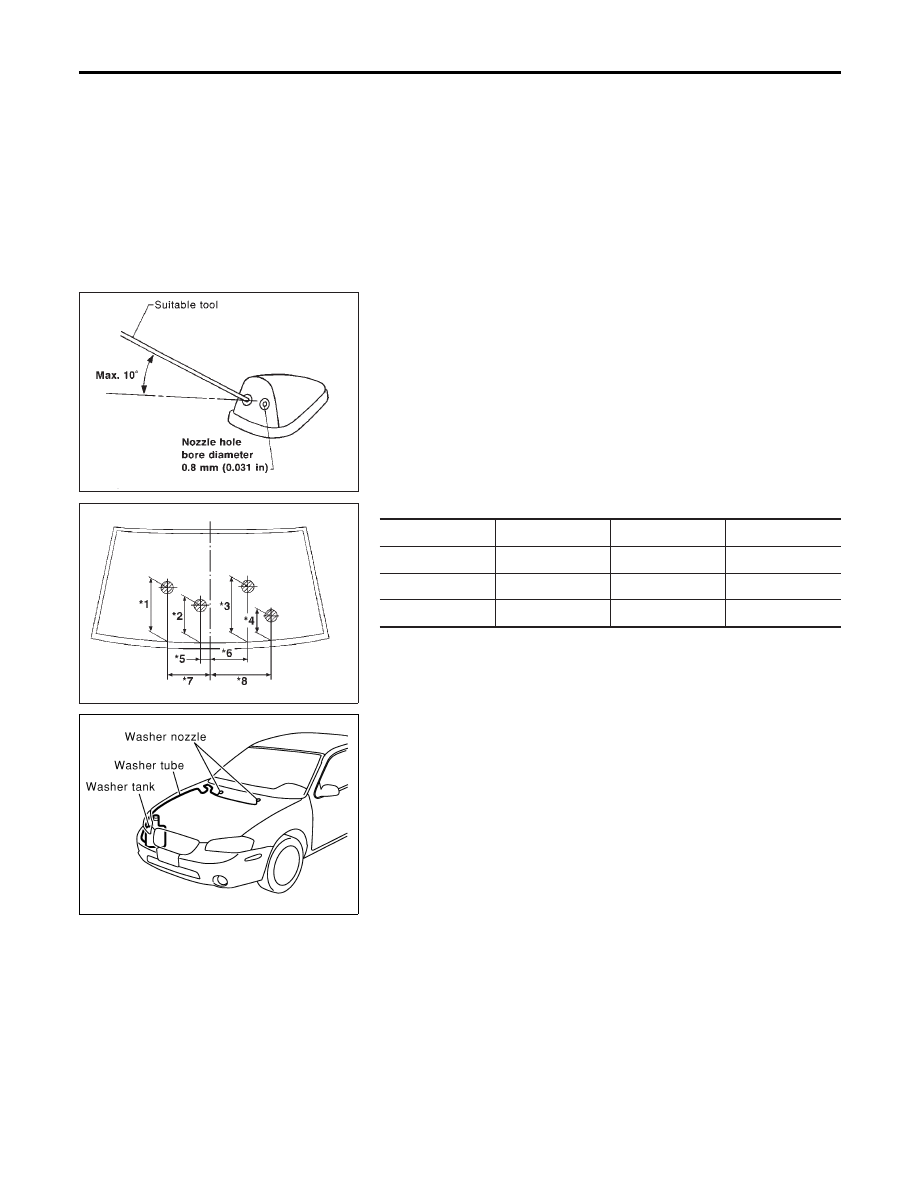

Washer Nozzle Adjustment

NHEL0061

I

Adjust washer nozzle with suitable tool as shown in the figure
at left.

Adjustable range:

±

10°

SEL544T

Unit: mm (in)

*1

341 (13.43)

*5

154 (6.06)

*2

286 (11.26)

*6

203 (7.99)

*3

285 (11.22)

*7

382 (15.04)

*4

152 (5.98)

*8

385 (15.16)

*: The diameters of these circles are less than 80 mm (3.15 in).

MEL377K

Washer Tube Layout

NHEL0062

FRONT WIPER AND WASHER

Removal and Installation (Cont’d)
