SEL990X

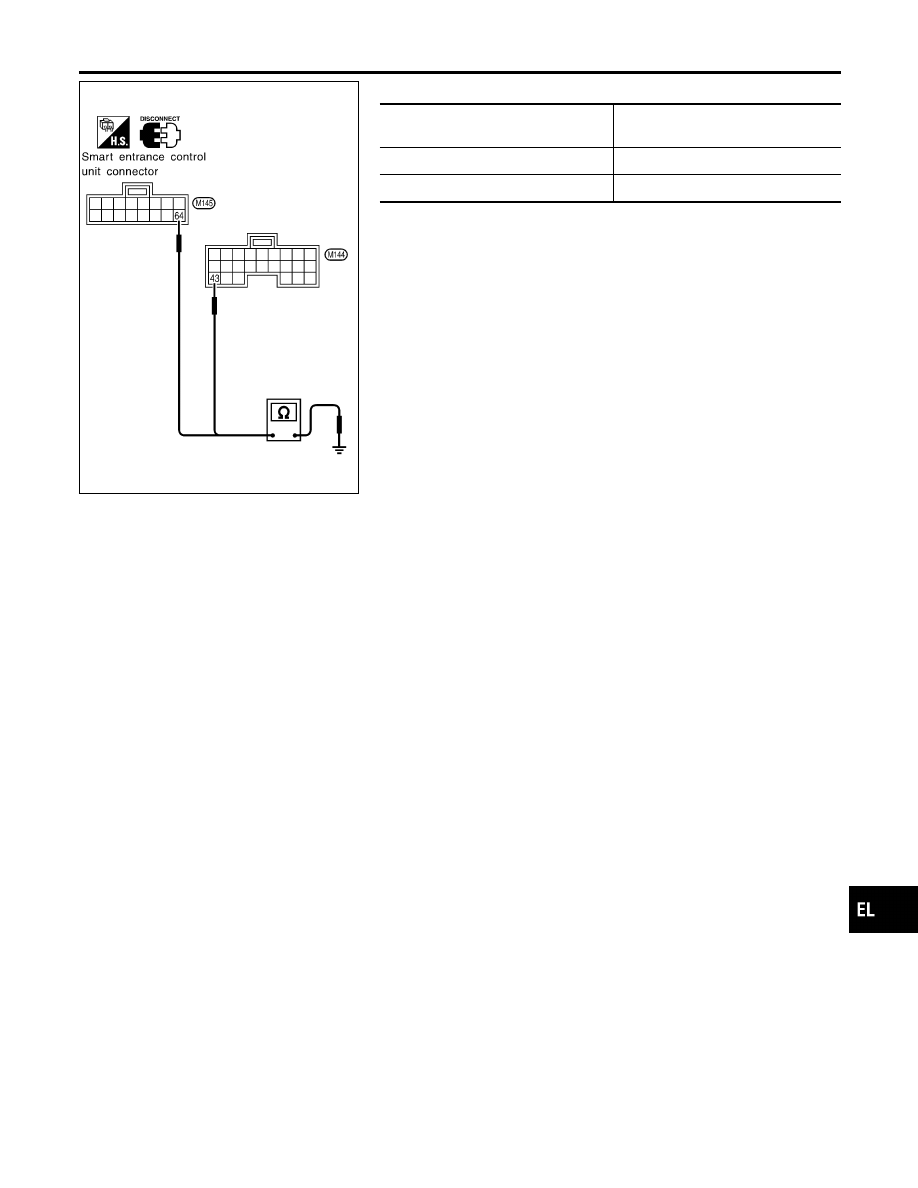

Ground Circuit Check

NHEL0055S0202

Terminals

(Wire color)

Continuity

43 (B) - Ground

Yes

64 (B) - Ground

Yes

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

WARNING CHIME

Trouble Diagnoses (Cont’d)

EL-169

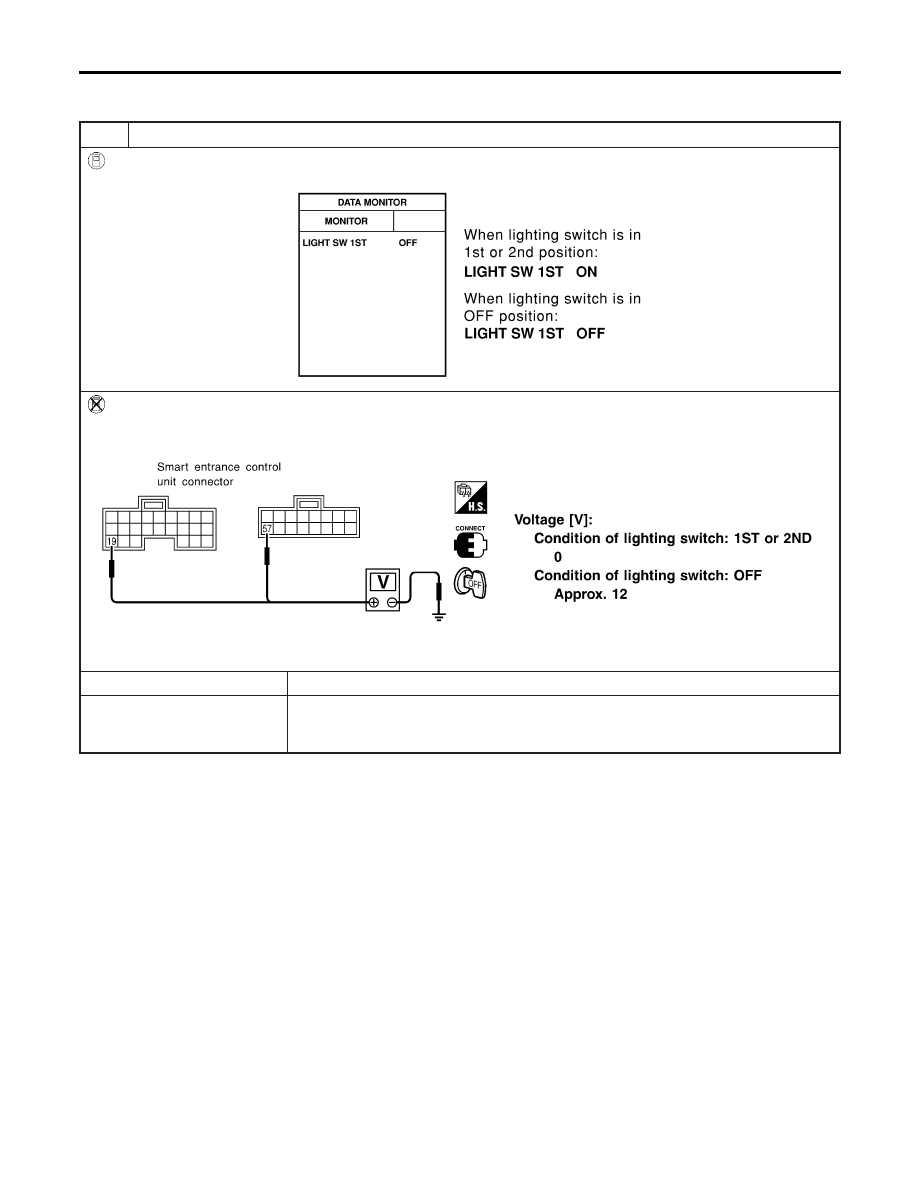

DIAGNOSTIC PROCEDURE 1 (LIGHTING SWITCH
INPUT SIGNAL CHECK)

=NHEL0055S03

1

CHECK LIGHTING SWITCH INPUT SIGNAL

With CONSULT-II

Check lighting switch (“LIGHT SW 1ST”) in “DATA MONITOR” mode with CONSULT-II.

SEL991X

Without CONSULT-II

Check voltage between smart entrance control unit harness connector M143 terminal 19 (Y/B), connector M145 terminal
57 (Y/B) and ground.

SEL654Y

OK or NG

OK

©

Lighting switch is OK.

NG

©

Check the following.

I

10A fuse (No. 60, located in the fuse and fusible link box)

I

Harness for open or short between smart entrance control unit and tail lamp relay

WARNING CHIME

Trouble Diagnoses (Cont’d)

EL-170

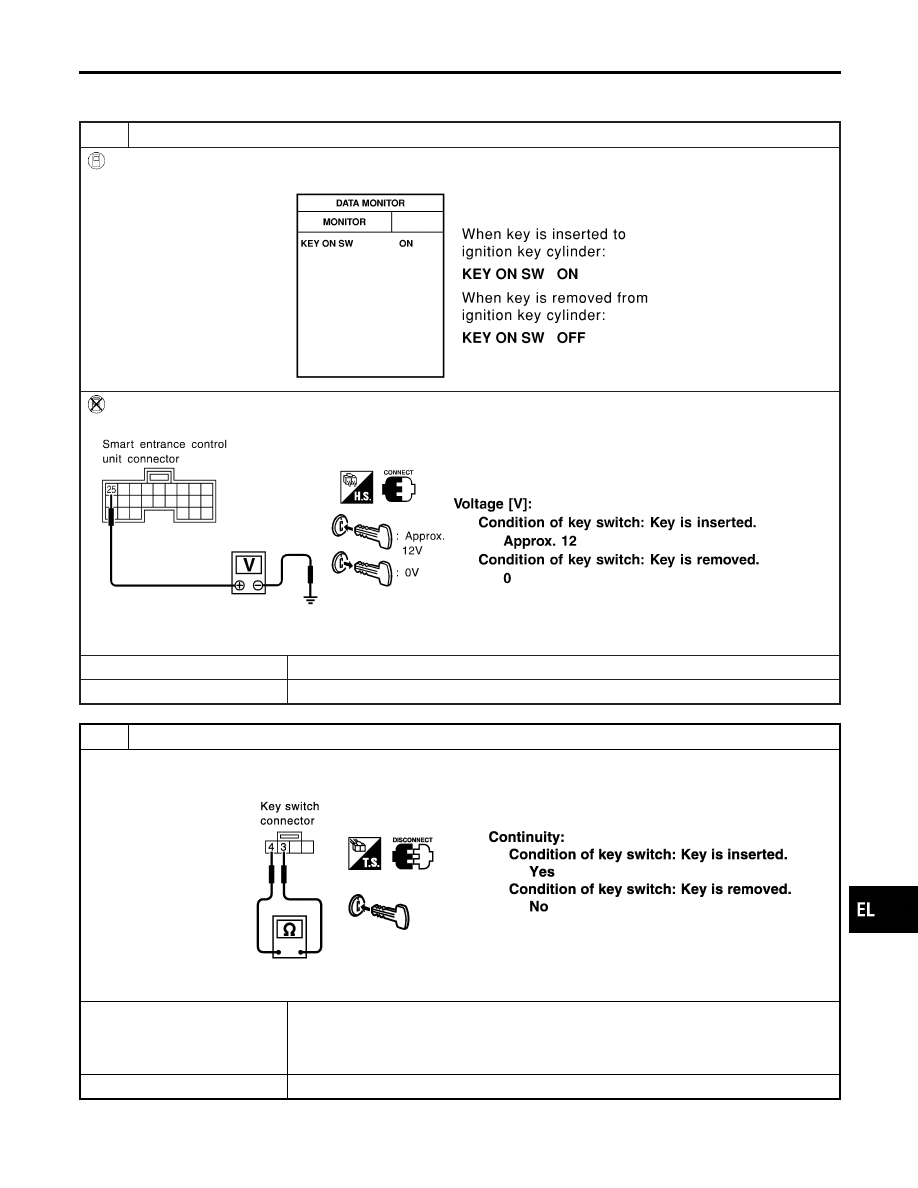

DIAGNOSTIC PROCEDURE 2 (KEY SWITCH INSERT
SIGNAL CHECK)

=NHEL0055S04

1

CHECK KEY SWITCH INPUT SIGNAL

With CONSULT-II

Check key switch (“KEY ON SW”) in “DATA MONITOR” mode with CONSULT-II.

SEL315W

Without CONSULT-II

Check voltage between smart entrance control unit harness connector M144 terminal 25 (B/R) and ground.

SEL011Y

OK or NG

OK

©

Key switch is OK.

NG

©

GO TO 2.

2

CHECK KEY SWITCH (INSERT)

Check continuity between key switch harness connector E154 terminals 3 and 4.

SEL549YA

OK or NG

OK

©

Check the following.

I

10A fuse [No. 13, located in fuse block (J/B)]

I

Harness for open or short between key switch and fuse

I

Harness for open or short between smart entrance control unit and key switch

NG

©

Replace key switch.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

WARNING CHIME

Trouble Diagnoses (Cont’d)

EL-171

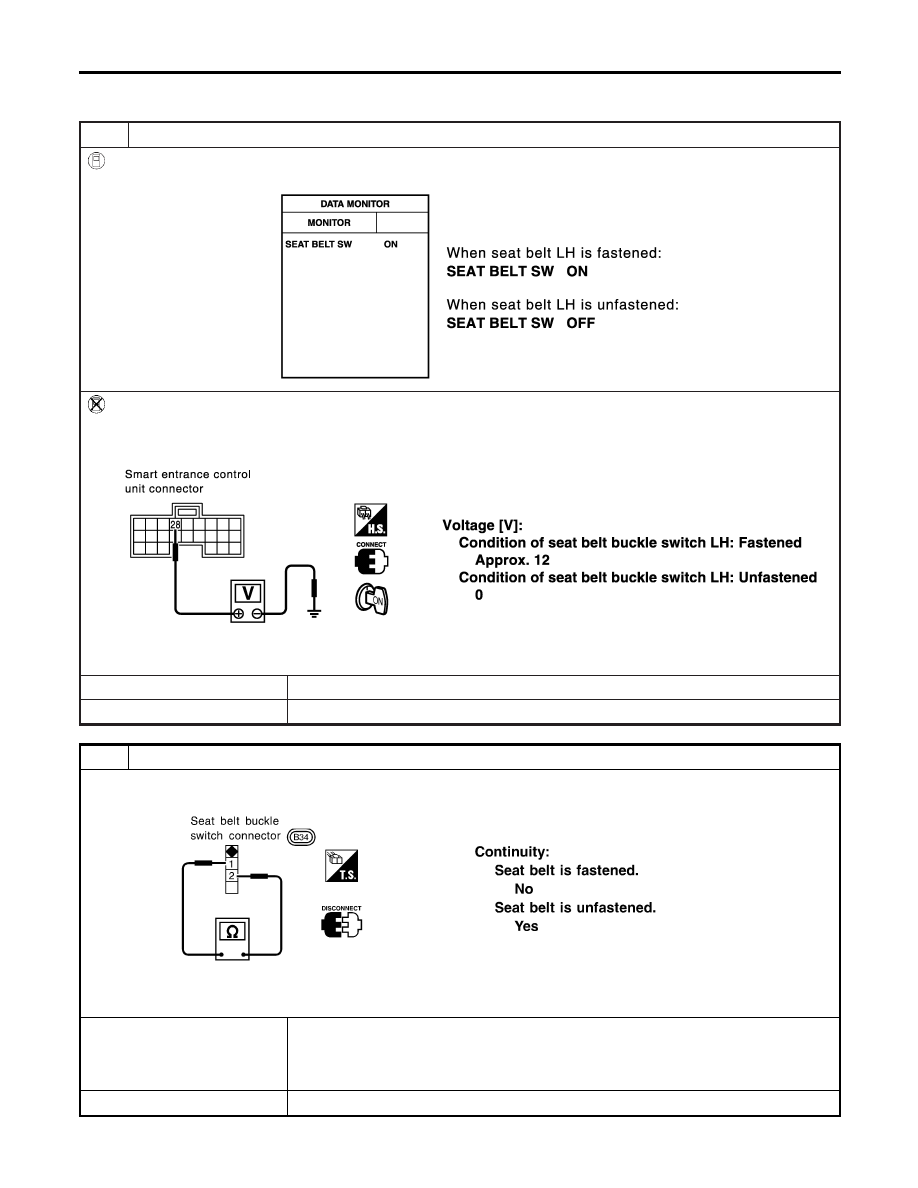

DIAGNOSTIC PROCEDURE 3 (SEAT BELT BUCKLE
SWITCH CHECK)

=NHEL0055S05

1

CHECK SEAT BELT BUCKLE SWITCH LH INPUT SIGNAL

With CONSULT-II

Check seat belt buckle switch LH (“SEAT BELT SW”) in “DATA MONITOR” mode with CONSULT-II.

SEL317WA

Without CONSULT-II

1. Turn ignition switch “ON”.
2. Check voltage between smart entrance control unit harness connector M144 terminal 28 (OR) and ground.

SEL994XB

OK or NG

OK

©

Seat belt buckle switch LH is OK.

NG

©

GO TO 2.

2

CHECK SEAT BELT BUCKLE SWITCH LH

Check continuity between seat belt buckle switch LH terminals 1 and 2 when seat belt is fastened and unfastened.

SEL313W

OK or NG

OK

©

Check the following.

I

Seat belt buckle switch LH ground circuit

I

Harness for open or short between smart entrance control unit and seat belt buckle
switch LH

NG

©

Replace seat belt buckle switch LH.
