WARNING CHIME

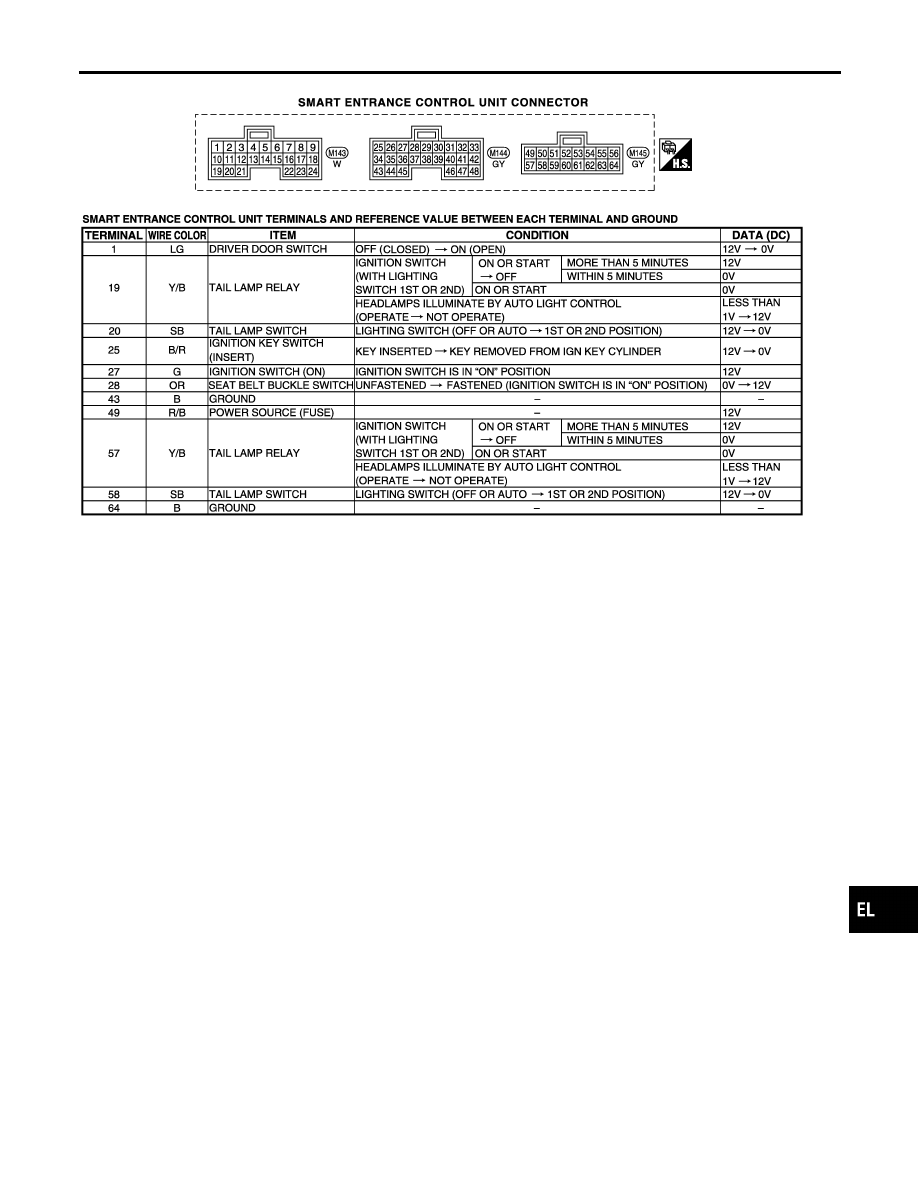

Wiring Diagram — CHIME — (Cont’d)

EL-165

SEF289X

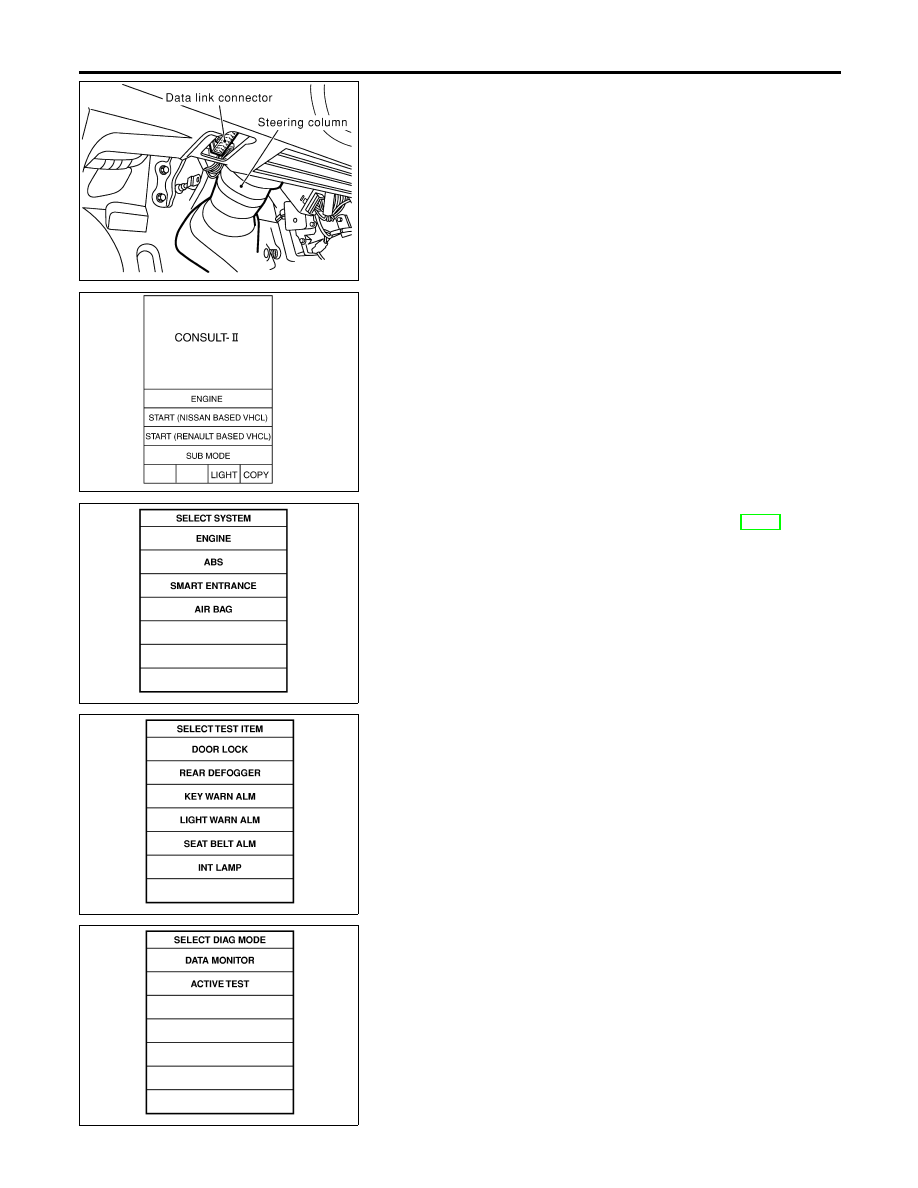

CONSULT-II Inspection Procedure

=NHEL0216

“KEY WARN ALM”/“LIGHT WARN ALM”/“SEAT BELT
ALM”

NHEL0216S01

1.

Turn ignition switch “OFF”.

2.

Connect “CONSULT-II” and “CONSULT-II CONVERTER” to
the data link connector.

SKIA3098E

3.

Turn ignition switch “ON”.

4.

Touch “START (NISSAN BASED VHCL)”.

SEL398Y

5.

Touch “SMART ENTRANCE”.
If “SMART ENTRANCE” is not indicated, go to GI-42.

SEL023X

6.

Touch “KEY WARN ALM”, “LIGHT WARN ALM” or “SEAT BELT
ALM”.

SEL322W

I

DATA MONITOR and ACTIVE TEST are available for the warn-
ing chime.

WARNING CHIME

CONSULT-II Inspection Procedure

EL-166

CONSULT-II Application Items

NHEL0217

“KEY WARN ALARM”

NHEL0217S01

Data Monitor

NHEL0217S0101

Monitored Item

Description

IGN ON SW

Indicates [ON/OFF] condition of ignition switch.

KEY ON SW

Indicates [ON/OFF] condition of key switch.

DOOR SW DR

Indicates [ON/OFF] condition of front door switch LH.

Active Test

NHEL0217S0102

Test Item

Description

CHIME

This test is able to check key warning chime operation. Key warning chime sounds for 2
when touching “ON” on CONSULT-II screen.

“LIGHT WARN ALM”

NHEL0217S02

Data Monitor

NHEL0217S0201

Monitored Item

Description

LIGHT SW 1ST

Indicates [ON/OFF] condition of lighting switch.

IGN ON SW

Indicates [ON/OFF] condition of ignition switch.

DOOR SW-DR

Indicates [ON/OFF] condition of front door switch LH.

Active Test

NHEL0217S0202

Test Item

Description

CHIME

This test is able to check light warning chime operation. Light warning chime sounds for 2
when touching “ON” on CONSULT-II screen.

“SEAT BELT ALM”

NHEL0217S03

Data Monitor

NHEL0217S0301

Monitored Item

Description

IGN ON SW

Indicates [ON/OFF] condition of ignition switch.

SEAT BELT SW

Indicates [ON/OFF] condition of seat belt buckle switch LH.

Active Test

NHEL0217S0302

Test Item

Description

CHIME

This test is able to check seat belt warning chime operation. Seat belt warning chime
sounds when touching “ON” on CONSULT-II screen.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

WARNING CHIME

CONSULT-II Application Items

EL-167

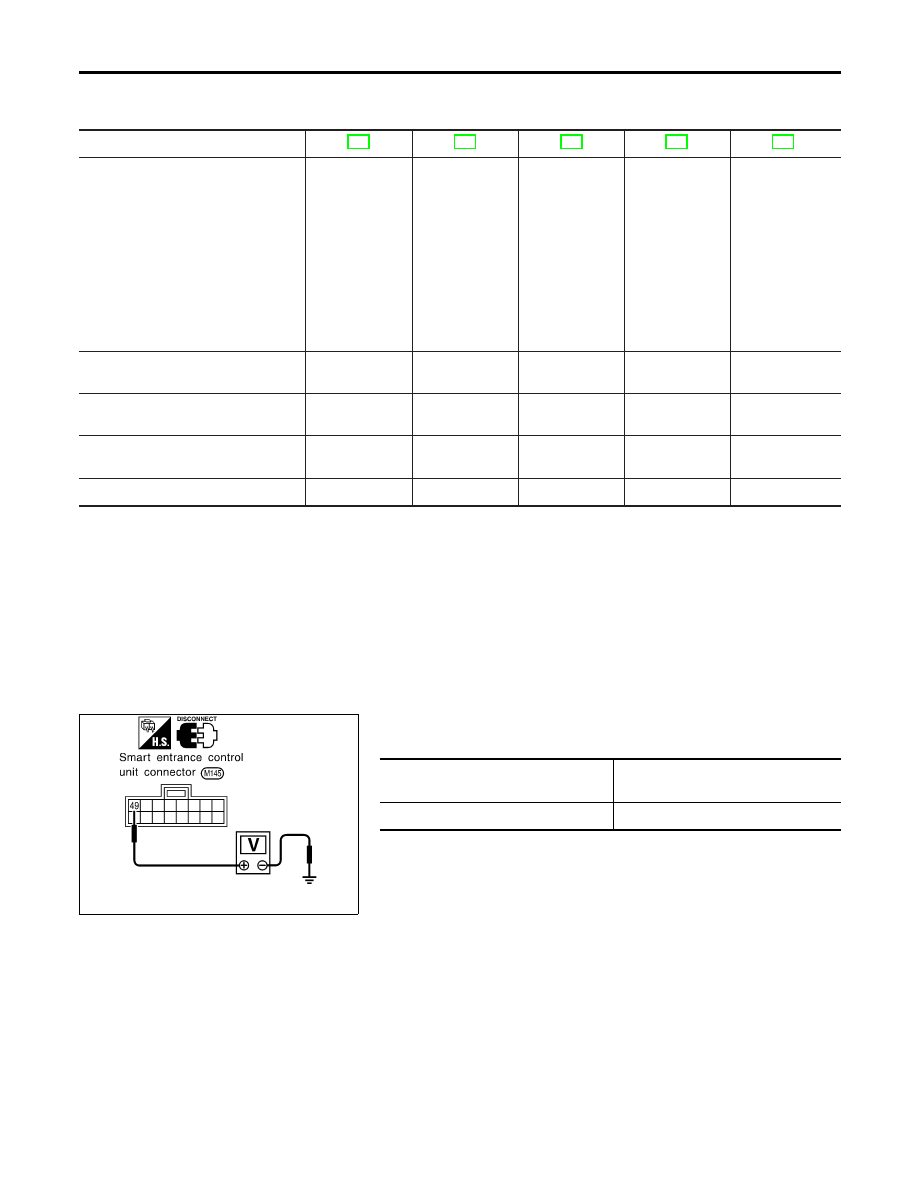

Trouble Diagnoses

NHEL0055

SYMPTOM CHART

NHEL0055S01

REFERENCE PAGE (EL-

)

168

170

171

172

173

SYMPTOM

POWER

SUPPL

Y

AND

GROUND

CIRCUIT

CHECK

DIAGNOSTIC

PROCEDURE

1

(LIGHTING

SWITCH

INPUT

SIGNAL

CHECK)

DIAGNOSTIC

PROCEDURE

2

(KEY

SWITCH

INSER

T

SIGNAL

CHECK)

DIAGNOSTIC

PROCEDURE

3

(SEA

T

BEL

T

BUCKLE

SWITCH

CHECK)

DIAGNOSTIC

PROCEDURE

4

Light warning chime does not acti-
vate.

X

X

X

Ignition key warning chime does not
activate.

X

X

X

Seat belt warning chime does not
activate.

X

X

X

All warning chimes do not activate.

X

X

SEL989X

POWER SUPPLY AND GROUND CIRCUIT CHECK

NHEL0055S02

Power Supply Circuit Check

NHEL0055S0201

Terminals

(Wire color)

Voltage

49 (R/B) - Ground

Battery voltage
