System Description

NHEL0164

OUTLINE

NHEL0164S01

Power is supplied at all times

I

to headlamp LH relay terminal 3

I

through 15A fuse (No. 68, located in the fuse and fusible link box),

I

to headlamp LH relay terminals 1 and 6

I

through 20A fuse (No. 54, located in the fuse and fusible link box), and

I

to smart entrance control unit terminal 49

I

through 10A fuse [No. 13, located in the fuse block (J/B)], and

I

to front fog lamp relay terminal 3

I

through 15A fuse [No. 6, located in the fuse block (J/B)].

When ignition switch is in ON or START position, power is supplied

I

to smart entrance control unit terminal 27

I

through 10A fuse [No. 10, located in the fuse block (J/B)].

When the ignition switch is in the ACC or ON position, power is supplied

I

to smart entrance control unit terminal 26

I

through 10A fuse [No. 1, located in the fuse block (J/B)].

Ground is supplied to smart entrance control unit terminals 43 and 64.

I

through body grounds M9, M25 and M87.

When lighting switch is in 2ND position, ground is supplied

I

to headlamp LH relay terminal 2 from smart entrance control unit terminal 21.

I

through smart entrance control unit terminal 22, and

I

through lighting switch, and body grounds E11, E22 and E53.

Headlamp LH relay is then energized.

FRONT FOG LAMP OPERATION

NHEL0164S02

The front fog lamp switch is built into the combination switch. The lighting switch must be in the 2ND position
and LOW (“B”) position for front fog lamp operation.
With the front fog lamp switch in the ON position, ground is supplied

I

to front fog lamp relay terminal 2

I

through the front fog lamp switch, lighting switch and body grounds E11, E22 and E53.

The front fog lamp relay is energized and power is supplied

I

from front fog lamp relay terminal 5

I

to terminal 1 of each front fog lamp.

Ground is supplied to terminal 2 of each front fog lamp through body grounds E11, E22 and E53.
With power and ground supplied, the front fog lamps illuminate.

EXTERIOR LAMP BATTERY SAVER CONTROL

NHEL0164S04

Front fog lamps will remain on for a short while after the ignition switch is turned OFF (ACC OFF) from ON
(or START).
Continuity between terminals 21 and 60 of smart entrance control unit will be disturbed after 5 minutes, then
the headlamps will be turned off.
Then front fog lamps are turned to off.
Exterior lamp battery saver control mode can be changed by the function setting of CONSULT-II (EL-47).
When the lighting switch is turned from OFF to 2ND after front fog lamps are turned off by the battery saver
control, ground is supplied

I

to smart entrance control unit terminals 20 and 58 from lighting switch terminal 11, and then

I

to headlamp LH relay terminal 2 from smart entrance control unit terminal 21

I

through smart entrance control unit terminal 60 from lighting switch terminal 12.

Then the front fog lamps illuminate again.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

FRONT FOG LAMP

System Description

EL-77

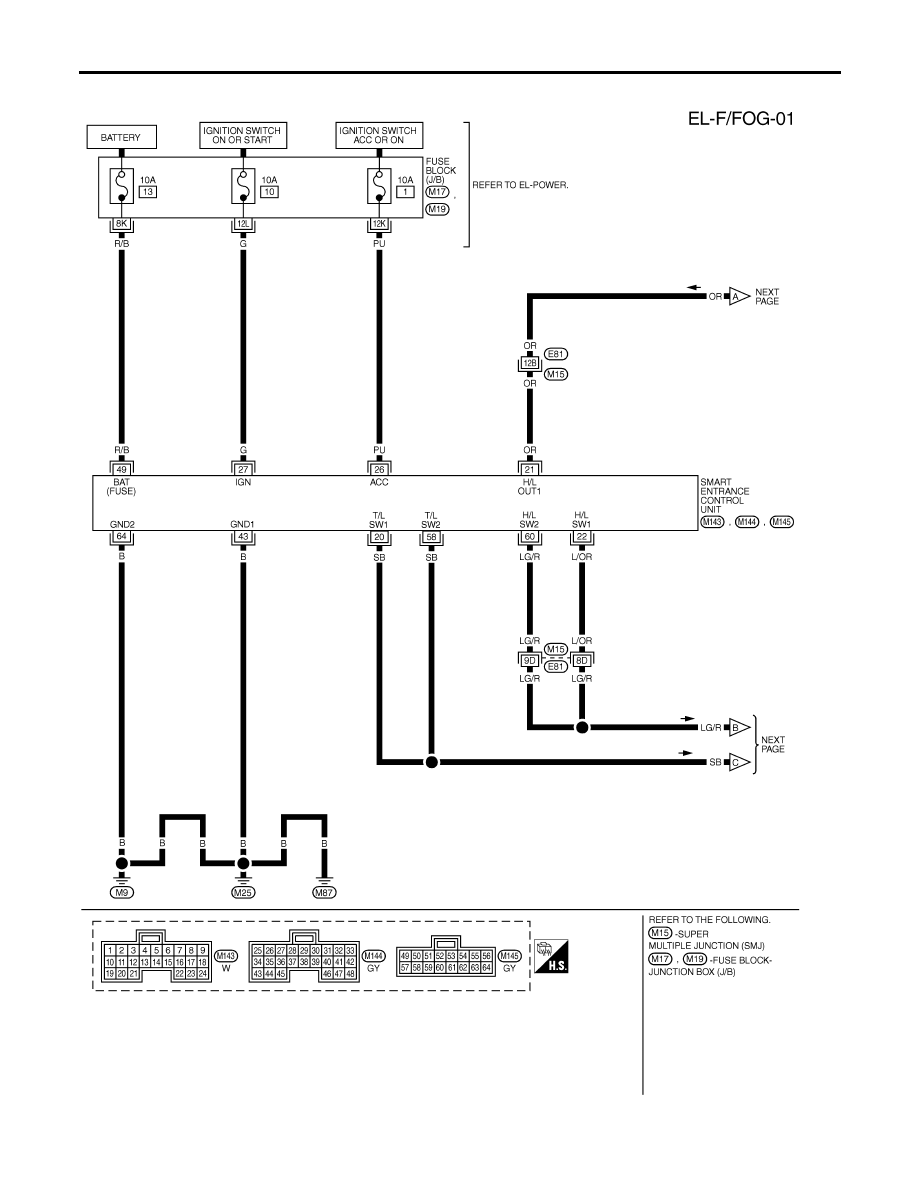

Wiring Diagram — F/FOG —

NHEL0028

MEL597Q

FRONT FOG LAMP

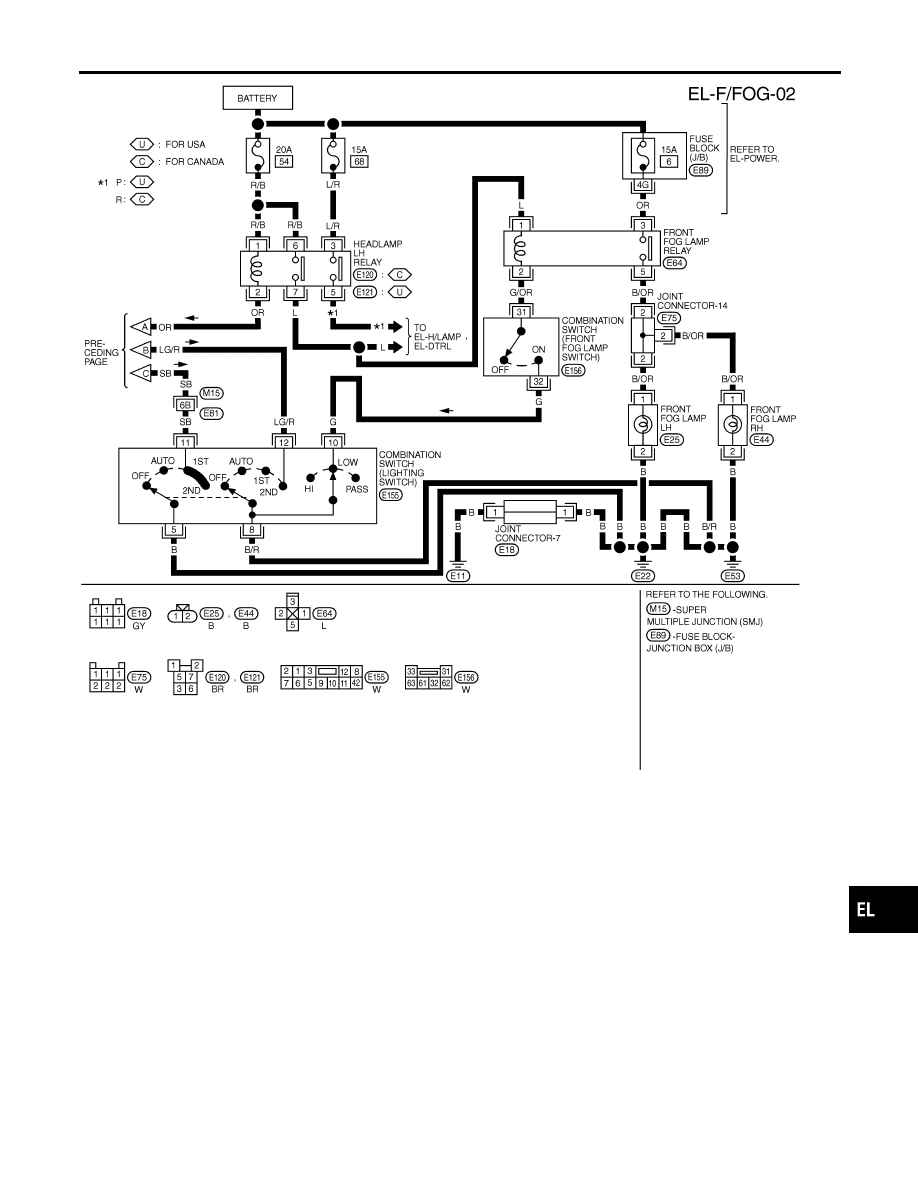

Wiring Diagram — F/FOG —

EL-78

MEL276O

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

FRONT FOG LAMP

Wiring Diagram — F/FOG — (Cont’d)

EL-79

SEL551YA

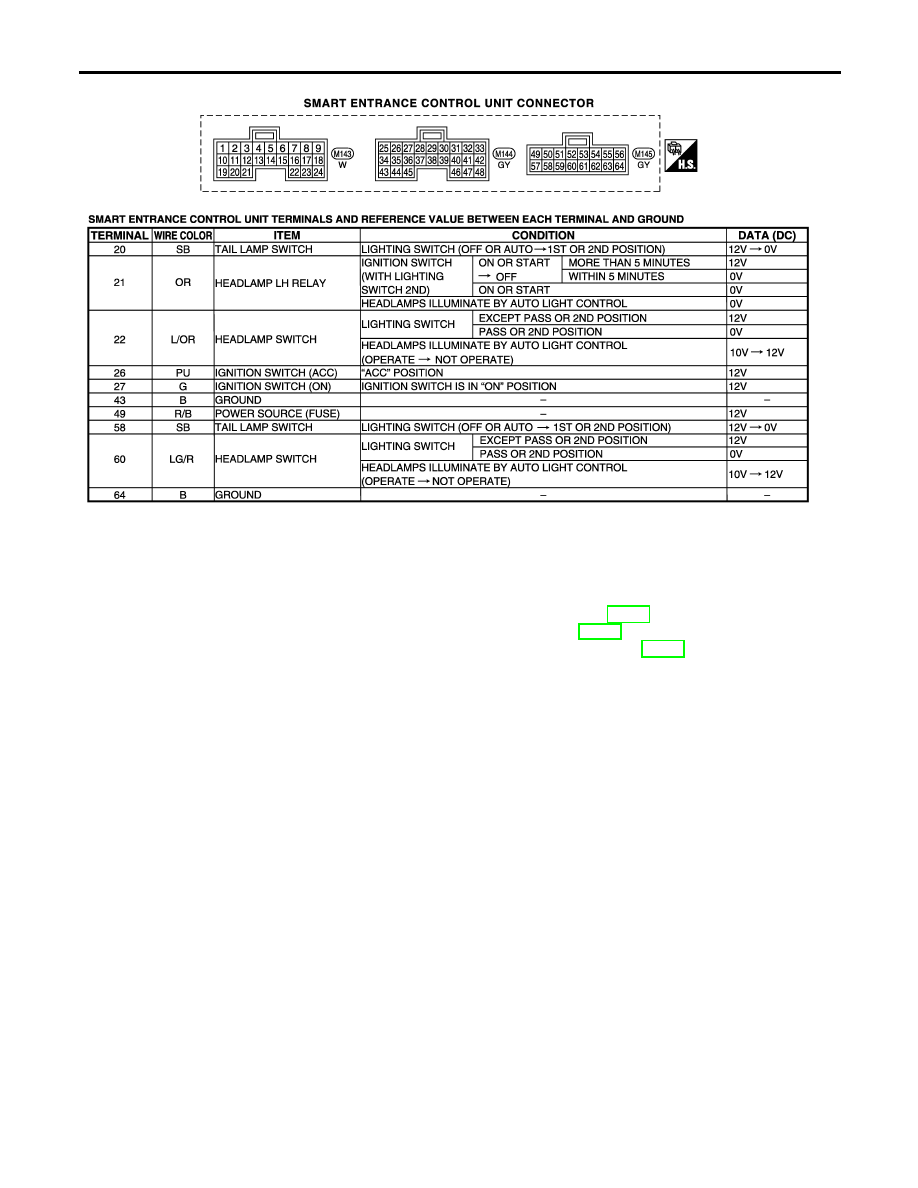

NOTE:
For CONSULT-II Inspection Procedure, refer to “HEADLAMP (FOR USA)” (EL-46).
For CONSULT-II Application Items, refer to “HEADLAMP (FOR USA)” (EL-47).
Trouble Diagnoses for battery saver control, refer to “HEADLAMP (FOR USA)” (EL-47).

FRONT FOG LAMP

Wiring Diagram — F/FOG — (Cont’d)

EL-80
