9

CHECK INTERMITTENT INCIDENT

Refer to “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-152.

©

INSPECTION END

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REFRIGERANT PRESSURE SENSOR

Diagnostic Procedure (Cont’d)

EC-721

SEC009DA

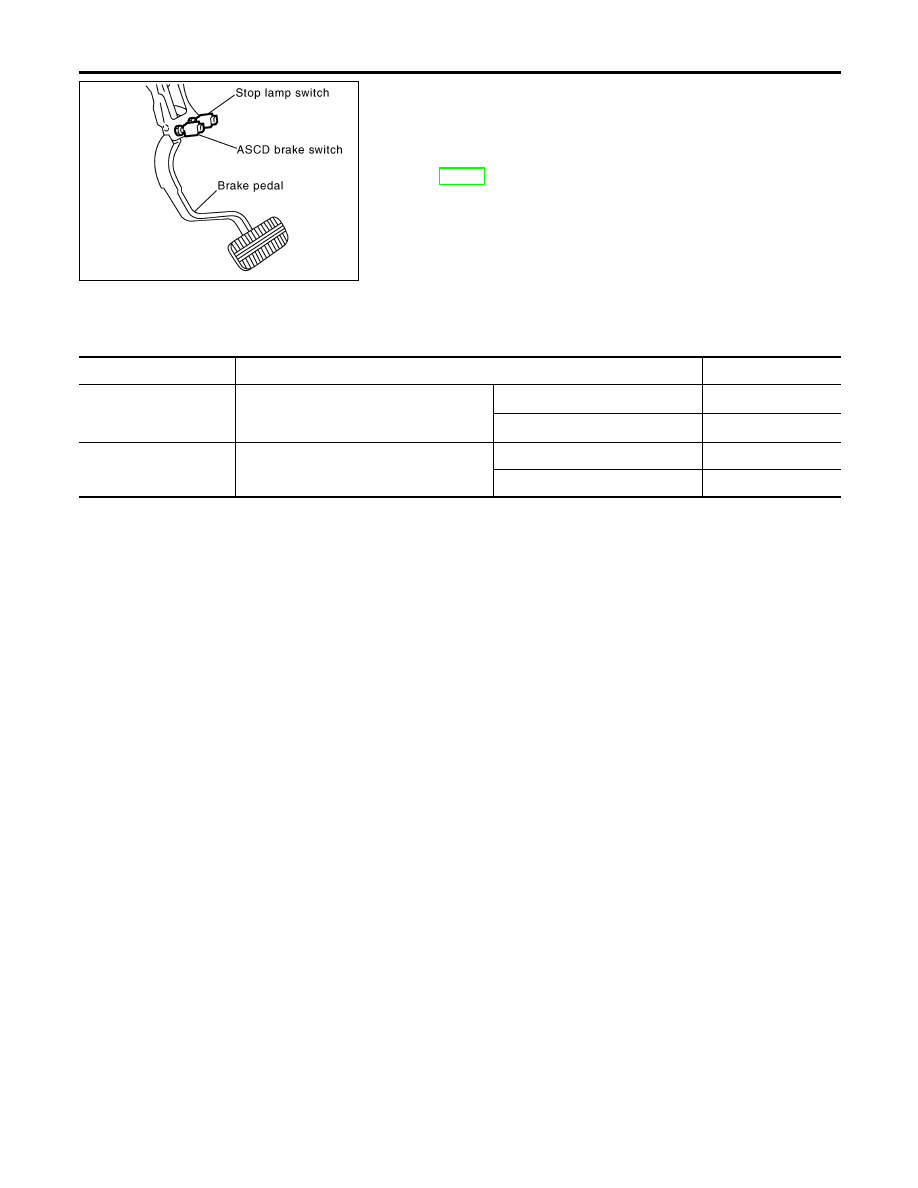

Component Description

NHEC1232

When depressing the brake pedal, ASCD brake switch is turned
OFF and stop lamp switch is turned ON.
ECM detects the state of the brake pedal by this two kinds of input
(ON/OFF signal).
Refer to EC-54 for the ASCD function.

CONSULT-II Reference Value in Data Monitor
Mode

NHEC1233

CONSULT-II Reference Value in Data Monitor Mode Specification data are reference values.

MONITOR ITEM

CONDITION

SPECIFICATION

BRAKE SW 1
(ASCD brake switch)

I

Ignition switch: ON

I

Shift lever:
Except N and P position

I

Brake pedal: Released

ON

I

Brake pedal: Depressed

OFF

BRAKE SW 2
(Stop lamp switch)

I

Ignition switch: ON

I

Brake pedal: Released

OFF

I

Brake pedal: Depressed

ON

ASCD BRAKE SWITCH

Component Description

EC-722

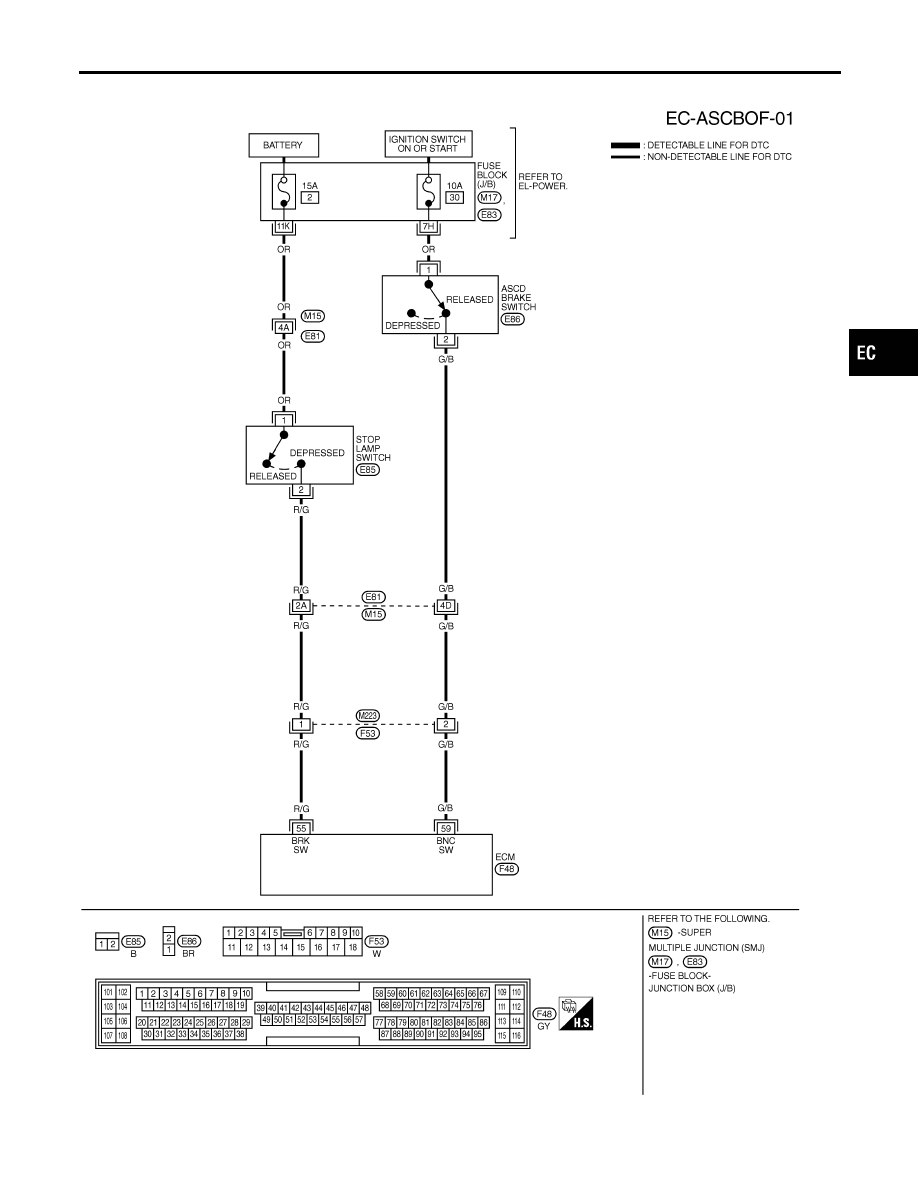

Wiring Diagram

NHEC1237

MEC373E

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ASCD BRAKE SWITCH

Wiring Diagram

EC-723

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM’s transistor. Use a ground other than ECM terminals, such as the ground.

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

55

R/G

Stop lamp switch

[Ignition switch ON]

I

Brake pedal is fully released

Approximately 0V

[Ignition switch ON]

I

Brake pedal is depressed

BATTERY VOLTAGE
(11 - 14V)

59

G/B

ASCD brake switch

[Ignition switch ON]

I

Brake pedal is released

BATTERY VOLTAGE
(11 - 14V)

[Ignition switch ON]

I

Brake pedal is depressed

Approximately 0V

ASCD BRAKE SWITCH

Wiring Diagram (Cont’d)

EC-724
