System Description

NHEC1328

Sensor

Input Signal to ECM

ECM func-

tion

Actuator

Crankshaft position sensor (POS)
Camshaft position sensor (PHASE)

Engine speed

Engine
mount con-
trol

Electronic controlled engine
mount

Wheel sensor

Vehicle speed

The ECM controls the engine mount operation corresponding to
the engine speed and the vehicle speed. The control system has
2-step control [soft/hard].

Vehicle condition

Engine mount control

Idle (with vehicle stopped)

Soft

Driving

Hard

CONSULT-II Reference Value in Data Monitor
Mode

NHEC1329

Specification data are reference values.

MONITOR ITEM

CONDITION

SPECIFICATION

ENGINE MOUNT

I

Engine: Running

Idle (With vehicle stopped)

“IDLE”

Except above conditions

“TRVL”

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ELECTRONIC CONTROLLED ENGINE MOUNT

System Description

EC-713

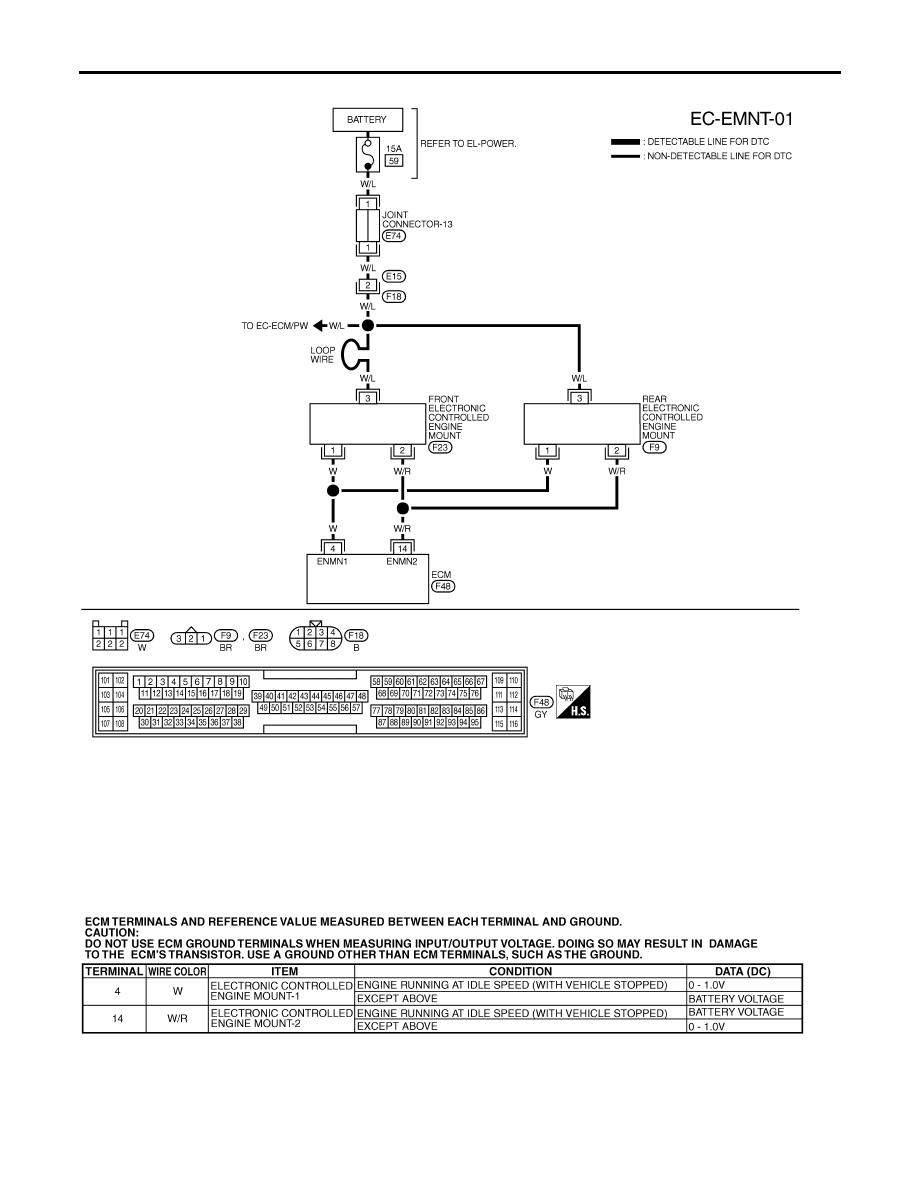

Wiring Diagram

NHEC1330

MEC372E

SEF640XD

ELECTRONIC CONTROLLED ENGINE MOUNT

Wiring Diagram

EC-714

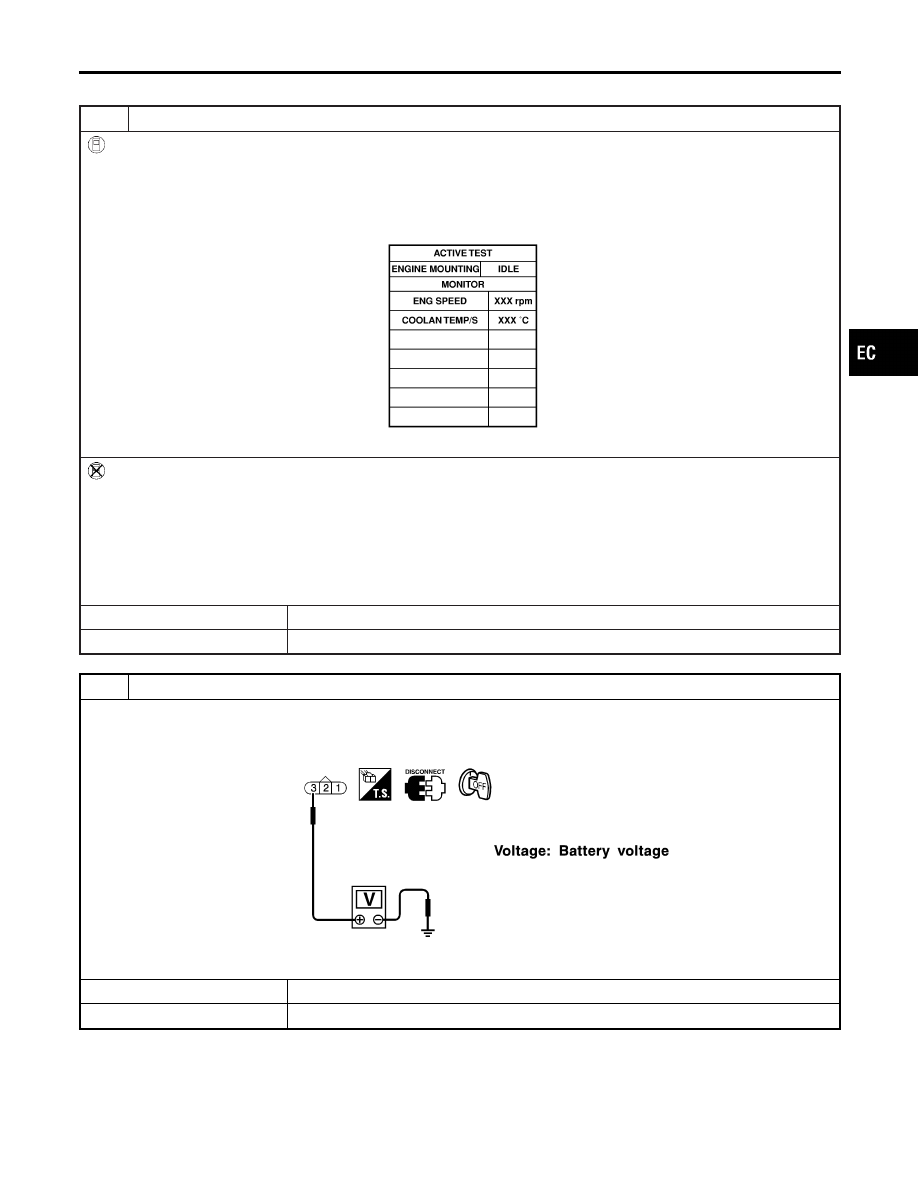

Diagnostic Procedure

NHEC1331

1

CHECK THE OVERALL FUNCTION

With CONSULT-II

1. Start engine and warm it up to normal operating temperature.
2. Select “ENGINE MOUNTING” in “ACTIVE TEST” mode with CONSULT-II and touch “ON/OFF” on the CONSULT-II

screen.

3. Make sure that the motor operating sound is heard from front electronic controlled engine mount for about 0.5 seconds

according to the switching condition of “ENGINE MOUNTING”.

SEC237C

Without CONSULT-II

1. Make sure that gear position is P.
2. Start engine and let it idle.
3. Change the engine speed from idle to more than 1,000 rpm and then return to idle (with vehicle stopped).
4. Make sure that the motor operating sound is heard from front electronic controlled engine mount for about 0.5 seconds

when changing engine speed.
It is better to hear the operating sound around the left side front wheel house.

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 2.

2

CHECK ELECTRONIC CONTROLLED ENGINE MOUNT POWER SUPPLY CIRCUIT

1. Turn ignition switch OFF.
2. Disconnect front or rear electronic controlled engine mount harness connector.
3. Check voltage between electronic controlled engine mount terminal 3 and ground with CONSULT-II or tester.

SEF899X

OK or NG

OK

©

GO TO 4.

NG

©

GO TO 3.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ELECTRONIC CONTROLLED ENGINE MOUNT

Diagnostic Procedure

EC-715

3

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors E15, F18

I

15A fuse

I

Joint connector-13

I

Harness for open or short between electronic controlled engine mount and battery

©

Repair harness or connectors.

4

CHECK ELECTRONIC CONTROLLED ENGINE MOUNT OUTPUT SIGNAL CIRCUIT FOR OPEN AND
SHORT

1. Turn ignition switch OFF.
2. Disconnect ECM harness connector.
3. Check harness continuity between ECM terminal 4 and electronic controlled engine mount terminal 1, ECM terminal 14

and electronic controlled engine mount terminal 2. Refer to Wiring Diagram.

Continuity should exist.

4. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 5.

NG

©

Repair open circuit, short to ground or short to power in harness connectors.

5

CHECK ELECTRONIC CONTROLLED ENGINE MOUNT

Visually check front and rear electronic controlled engine mount.

OK or NG

OK

©

GO TO 6.

NG

©

Replace front or rear engine mount assembly.

6

CHECK INTERMITTENT INCIDENT

Refer to “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-152.

©

INSPECTION END

ELECTRONIC CONTROLLED ENGINE MOUNT

Diagnostic Procedure (Cont’d)
